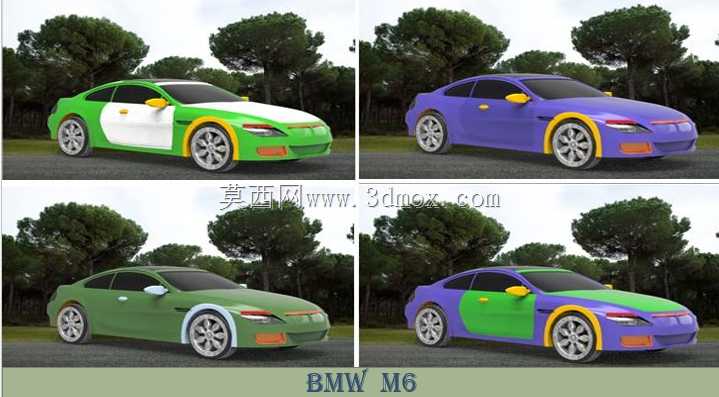

彩色涂装家用轿跑整车外观结构设计

　　这套轿跑外观结构设计，主要面向城市家用代步兼顾轻度运动属性的乘用场景，可作为整车开发前期造型验证、空气动力学仿真、内外饰匹配校核的基础三维载体，也能为高校车辆工程专业的课程设计、结构实训提供可拆解的参考样件。从实际使用场景出发，日常通勤场景下需要兼顾乘员上下车便利性、行驶风噪控制、低速剐蹭后的维修便捷性，所以在轮拱、侧裙位置做了突出的包覆式设计，轮拱区域的突出量控制在35mm，既可以阻挡行驶过程中轮胎带起的泥水飞溅到车身侧门，也能在低速泊车发生轻微剐蹭时，优先接触突出的包覆件，避免直接损伤车门主钣金，降低后期维修成本。设计过程中没有一味追求低风阻的溜背造型，而是把后排乘员的头部空间预留作为核心约束，C柱的倾斜角度控制在28度，

　　既保留了轿跑的溜背视觉效果，也能保证175cm身高的乘员坐在后排时，头部与车顶内衬之间保留两拳以上的余量，不会出现顶头的压抑感。车门部分采用了无框车门的结构预留，车门密封条采用双层密封结构，外层密封沿着车窗下沿布置，内层密封沿着车门钣金止口布置，两层密封之间预留5mm的泄压空腔，能够在高速行驶时有效阻隔车外气流产生的风噪，同时避免雨水顺着车窗缝隙渗入车内。外后视镜的安装位置没有布置在A柱三角窗区域，而是下移到车门钣金上，这样可以缩小A柱的视觉盲区，左转弯时驾驶员的视野遮挡范围减少12%，同时后视镜的造型做了楔形切角处理，镜壳上沿与车身腰线保持齐平，能够梳理流经车门侧面的气流，减少后视镜区域产生的紊流，进一步降低高速行驶的风噪水平。前后保险杠的造型做了分层设计，上层与车身同色，下层采用磨砂质感的防刮材质，前保险杠下部预留了中冷器、冷凝器的安装通风口，通风口的倾斜角度做了导流处理，能够让迎面气流直接导向散热模块，提升低速拥堵工况下的散热效率；后保险杠下部预留了扩散器的造型结构，同时在两侧预留了反光条的安装位，满足法规要求的同时，也能梳理车底流出的气流，减少高速行驶时的车尾升力。轮圈采用五辐双色造型，辐条的宽度做了渐变处理，靠近轮心位置的辐条宽度更窄，靠近轮缘位置的辐条宽度更宽，这样的结构既可以降低轮圈的整体重量，也能保证轮圈承受侧向载荷时的结构强度，轮拱与轮胎之间的间隙控制在四指左右，既可以兼容不同规格的冬季胎、夏季胎安装，也能在悬架压缩到极限行程时，

　　避免轮胎与轮拱内衬发生剐蹭。车身侧面的腰线采用贯穿式设计，从前翼子板一直延伸到尾灯位置，腰线的凸起高度控制在8mm，既可以增强车身侧面的光影层次感，也能在一定程度上提升侧围钣金的结构刚度，减少行驶过程中侧围产生的共振。前后灯组的造型与车身线条做了融合处理，前大灯的上沿与引擎盖的筋线齐平，灯组内部预留了透镜、日行灯、转向灯的安装空间，灯组与翼子板、引擎盖、前保险杠的匹配间隙控制在3mm以内，保证装配后的外观精度；尾灯采用横向延伸的造型，延伸到尾箱盖区域，能够在视觉上拉宽车尾的宽度，提升车尾的稳重感。在安装边界的考量上，整车的宽度控制在1830mm，能够适应国内大部分小区的标准停车位，同时两侧外后视镜展开后的总宽度控制在2050mm，

　　能够顺利通过宽度2.2m的小区限宽墩；整车长度控制在4680mm，转弯半径控制在5.7m，能够满足老小区狭窄道路的掉头需求，不需要多次倒车就能完成转向操作。底盘部分的侧裙做了内收处理，侧裙下沿的离地间隙控制在150mm，既可以减少高速行驶时车底侧面的气流灌入，提升整车的空气动力学表现，也能保证车辆通过普通减速带、非铺装路面的坑洼时，不会发生托底剐蹭。油箱盖的布置位置在车身右后侧，与后轮拱的距离控制在300mm，既方便加油时油枪的操作，也能避免后轮带起的泥水直接飞溅到油箱盖缝隙中，减少冬季低温下油箱盖被冻住的概率。车门把手采用半隐藏式设计，把手与车身腰线齐平，解锁时把手自动弹出，锁车时收回与车身保持同一平面，既可以降低行驶时的风阻，也能避免传统突出式把手在狭窄车位被邻车开门剐蹭的问题。
