益智拼接组合异形立体块结构设计

　　这类异形立体拼接块的设计，核心围绕空间咬合逻辑展开，每一块的凸台与凹槽都经过公差匹配计算，确保拼接过程中既不会出现过盈卡滞，也不会因间隙过大导致拼接后松散脱落。从实际应用场景来看，这类构件除了作为益智类拼装教具使用外，其空间咬合的结构逻辑也常被借鉴到模块化快装工装的连接结构设计中，尤其是在需要快速拆装、无额外紧固件的临时定位工装场景里，类似的凹凸咬合结构能大幅缩短工装的组装与拆解时间，提升产线换型效率。

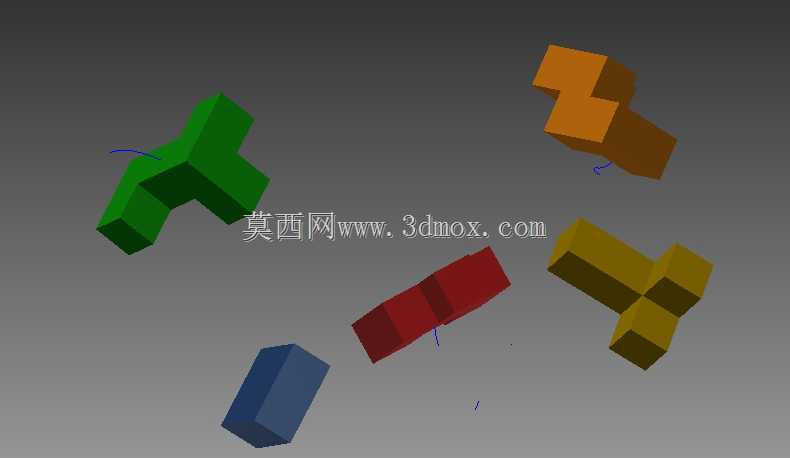

　　设计过程中首先要确定单块构件的基础单元尺寸，所有拼接块的基准截面都采用统一的正方形截面模数，每一处凸台的伸出长度、凹槽的切入深度都严格匹配基础模数的整数倍，避免出现非整数尺寸导致的拼接错位。不同颜色区分的块体对应不同的空间延伸方向，其中十字型块体作为核心定位件，三个方向的凸台分别承担不同方向的连接限位作用，安装时需要先将核心块定位在基准平面上，再依次将其余块体沿对应方向的导向槽滑入，每一块滑入到位后会通过侧面的微小止口结构实现轴向限位，不会沿插入方向松脱。

　　从外形尺寸与安装边界来看，单块构件的最小截面边长为基础单元尺寸，最长块体的延伸长度不超过五个基础单元长度，整体拼接完成后的整体轮廓边界控制在正方体范围内，不会出现超出边界的突出结构，确保拼接完成后整体结构规整，可平稳放置在水平平面上。块体的所有棱边都做了微小的倒角处理，一方面避免拼接过程中锐边划伤操作人员，另一方面也能在拼接初始阶段起到导向作用，降低块体对准的难度，即使存在微小的位置偏差，也能通过倒角的导向面滑入正确的配合位置。

　　这类拼接结构的功能特性在于完全依靠构件自身的几何形状实现互锁，不需要额外的粘接、紧固件连接，拆解时只需要按照拼接的逆顺序依次滑出各块体即可，可反复拆装使用，不会出现连接结构磨损失效的问题。在结构验证阶段，需要逐一验证每一块体与其余相邻块体的配合间隙，确保任意两块的配合面都能完全贴合，不会出现局部干涉导致无法装配的问题，同时还要验证整体拼接完成后的结构刚性，在承受常规的按压、挪动载荷时，不会出现块体错位、散开的情况。

　　设计思路上摒弃了传统拼接块单一方向延伸的结构形式，采用多方向空间延伸的异形结构，提升了拼接过程的空间逻辑要求，作为教具使用时能更好地锻炼使用者的空间想象能力；而将其结构逻辑移植到工业快装结构中时，多方向互锁的特性能提升连接结构的抗载荷能力，可承受多个方向的外力作用，相比单方向连接的结构稳定性更强。在建模过程中，每一块体的特征都采用参数化驱动，调整基础单元尺寸时，所有凸台、凹槽的尺寸会同步更新，不需要逐一修改特征，方便根据不同的使用场景快速调整整体尺寸，比如面向低龄使用者的教具可以适当放大基础单元尺寸，避免误吞风险，而面向工业快装场景的构件则可以根据实际安装空间缩小或放大尺寸，匹配对应的安装边界要求。

　　实际生产这类构件时，若采用塑料注塑成型，需要注意每一处凸台的拔模角度设置，确保块体能顺利从模具中脱出，同时拔模角度不能过大，否则会导致配合面出现锥度，影响拼接后的贴合精度；若采用金属材质加工，则需要重点控制配合面的表面粗糙度，粗糙度过高会增大拼接时的摩擦力，导致拆装困难，粗糙度过低则可能出现拼接后块体自行滑落的问题，需要将表面粗糙度控制在合理区间内，兼顾拆装顺畅度与连接可靠性。
