迷你蒸汽机车玩具结构三维设计

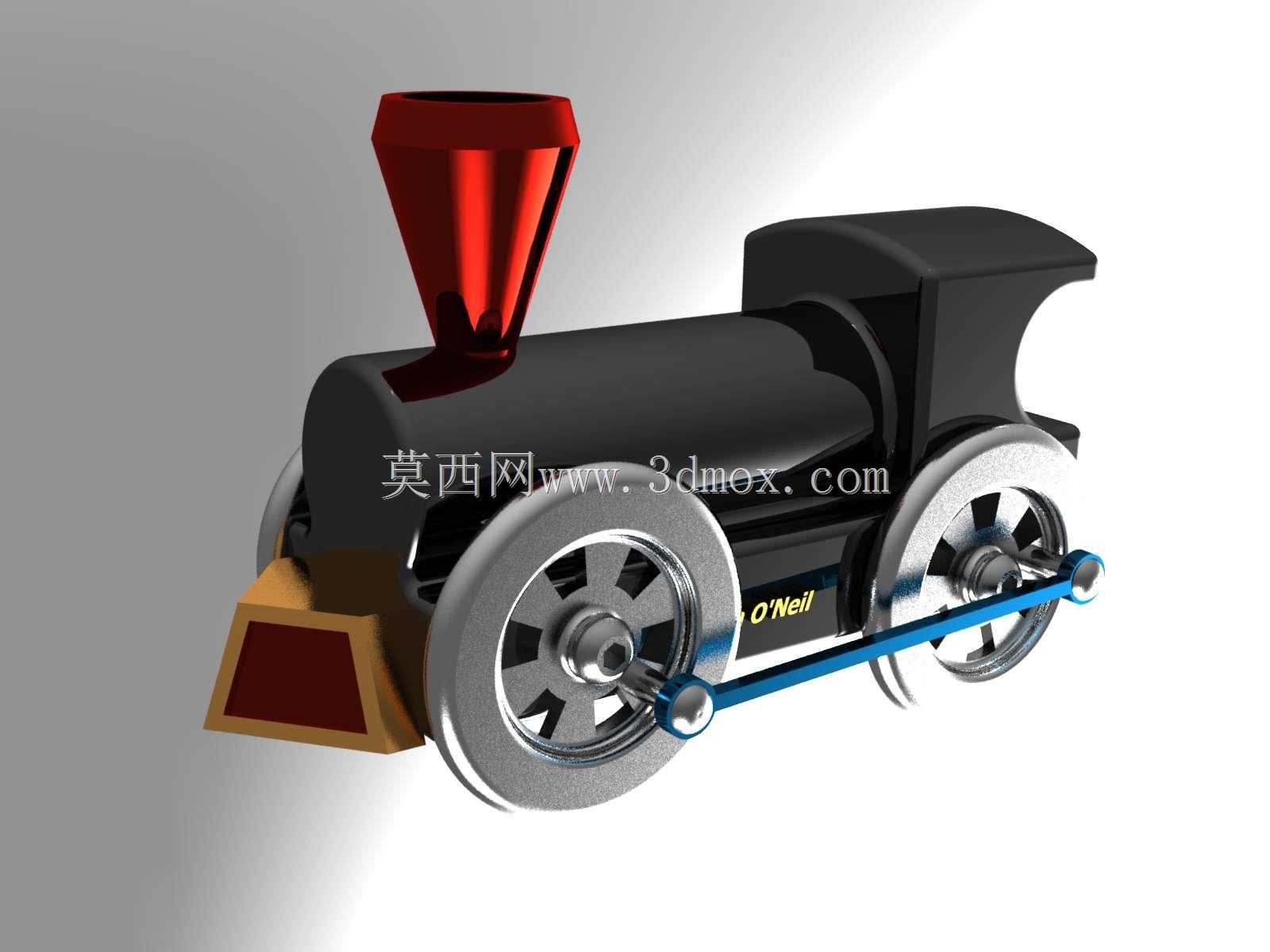

　　这款迷你蒸汽机车造型的结构设计，最初面向科教演示场景与桌面摆件开发，核心用途是通过直观的机械结构还原早期蒸汽机车的传动逻辑，可作为机械原理入门教学的具象展示载体，也能作为拼装类玩具的核心结构蓝本，适配青少年科创教育、机械结构科普展陈等场景，帮助观察者快速理解曲柄连杆传动、轮组同步运转的基础机械原理。从设计思路上看，整体结构做了大幅简化，舍弃了真实蒸汽机车复杂的锅炉管路、气门配气机构，保留最具辨识度的外形特征与核心传动逻辑：上部的红色漏斗状结构对应真实机车的烟囱，做了锥面收窄的造型处理，既还原视觉特征，也避免小尺寸结构的加工应力集中；前部的棕红色梯形结构对应排障器，做了圆角过渡处理，避免尖锐边角带来的使用风险；

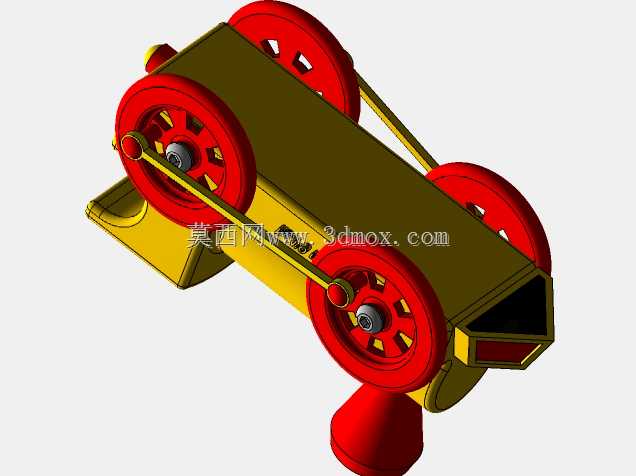

　　黑色的主体舱段对应机车的锅炉与驾驶室部分，做了一体化的曲面过渡，减少装配零件数量，降低小尺寸模型的装配公差累积。轮组部分是整个结构的设计核心，采用双侧大直径驱动轮布局，轮缘做了凸起限位结构，适配轨道类玩具的导向需求，轮辐采用六辐式镂空设计，在保证轮组结构强度的同时降低整体重量；连接两侧驱动轮的蓝色连杆为传动核心件，通过轮轴端的球形铰接结构与轮体连接，将单侧轮的转动同步传递到对侧轮组，保证两侧轮组转动相位完全一致，避免运行过程中出现卡滞、偏磨问题；连杆与轮体的铰接位置做了偏心设计，完全复刻真实蒸汽机车曲柄传动的运动逻辑，推动模型时可以直观看到连杆带动轮组转动的完整过程，清晰展示圆周运动与直线往复运动的转换原理。

　　从安装边界与尺寸适配来看，整体结构的宽度控制在适配标准N比例玩具轨道的范围内，轮距与轨道宽度做了公差匹配，轮缘与轨道侧面预留0.2mm的活动间隙，保证轮组在轨道上滑行时不会出现脱轨、卡滞问题；底部传动连杆的最低位置距离基准平面预留1.5mm的安全间隙，避免模型在平面滑行时连杆剐蹭接触面造成磨损；各个零件的壁厚统一控制在1.2mm以上，适配注塑加工的工艺要求，避免薄壁结构出现填充不足、翘曲变形的问题；零件之间的装配接口全部采用卡扣式连接，不需要额外粘接或者紧固件，降低装配难度，适配玩具类产品的快装需求。结构细节上，烟囱与主体舱段的连接采用定位柱配合，装配后可以保证烟囱的垂直度，不会出现歪斜问题；前部排障器与主体的连接做了嵌入式卡槽，

　　装配后与主体曲面完全贴合，没有明显的拼接缝隙；轮组与主体的连接采用光轴配合，轮体可以绕轴自由转动，转动阻尼控制在合适范围，既不会因为阻尼过大导致滑行距离过短，也不会因为阻尼过小出现轮组空转的问题。在实际应用中，这套结构既可以单独作为桌面滑行玩具使用，也可以扩展挂钩结构连接后续的车厢组件，组成完整的玩具列车套装；用于科教场景时，可以将外壳做透明化处理，让观察者直接看到内部连杆传动的完整运动过程，配合讲解可以快速让学习者理解曲柄连杆机构的工作原理，相比平面示意图更具直观性；用于摆件场景时，各个外观面的分模线都做了隐藏处理，布置在零件的拼接面位置，保证外观面的完整性，提升整体视觉质感。设计过程中针对小尺寸零件的强度做了专项校核，比如传动连杆的铰接位置做了局部加厚处理，避免反复转动过程中出现断裂；轮轴的直径做了加粗处理，保证受到侧向冲击力时不会出现弯曲变形；各个棱角位置都做了R0.5mm的圆角处理，既提升结构强度，也避免尖锐边角造成划伤，符合玩具类产品的安全设计要求。
