带异形镂空结构的圆角矩形机械构件

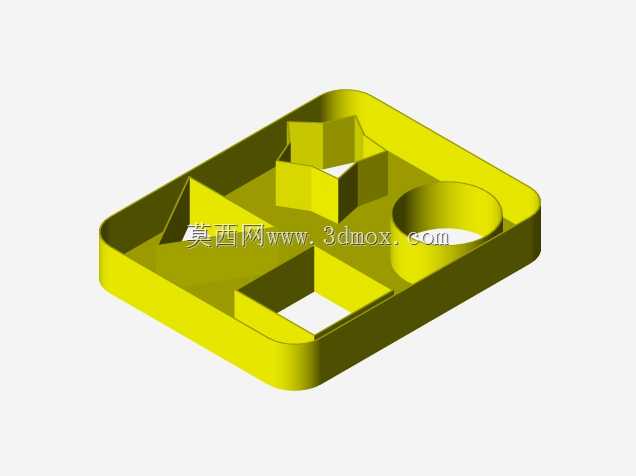

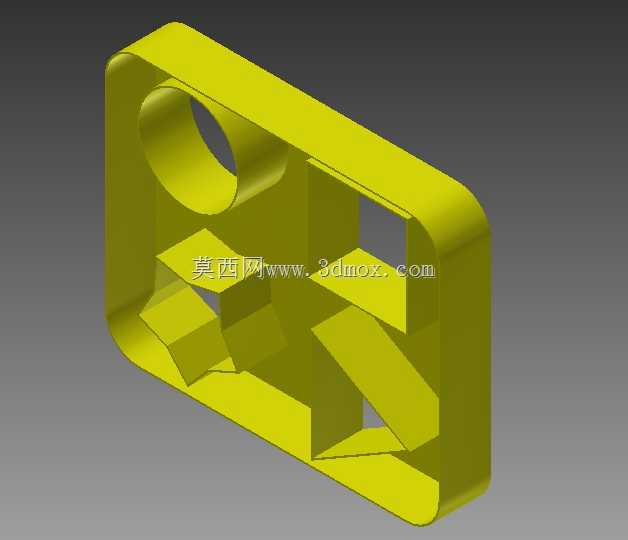

　　该构件采用圆角矩形外轮廓设计，整体为一体化成型结构，外边缘做等半径圆角过渡处理，可有效避免装配过程中锐边划伤操作人员，同时降低应力集中系数，提升构件在受交变载荷时的抗疲劳性能。构件一侧设置有同轴圆形通孔，孔壁做光滑过渡处理，可作为销轴、转轴类零件的安装定位孔，适配直径匹配的轴类零件穿装，孔位与外轮廓的同轴度公差可控制在0.02mm范围内，满足精密装配的定位需求。构件内部采用多组异形筋板交错排布的镂空结构，筋板厚度均匀，相邻筋板之间形成规则的镂空腔体，在保证整体结构刚度的前提下，大幅降低构件自身重量，相较于同尺寸实心结构减重比例可达60%以上，适合对部件自重有严格要求的轻量化设备场景。

　　从实际应用场景来看，这类构件可作为小型自动化设备的内部安装支架，用于固定传感器、小型气动元件等轻量化功能部件，镂空腔体可预留走线空间，方便设备内部线束排布与固定；也可作为益智类拼装机械玩具的组成模块，通过圆形通孔与其他拼装构件实现销轴连接，异形筋板形成的卡槽结构可与相邻模块的凸起结构实现卡接定位，无需额外紧固件即可完成拼装组合。设计过程中优先考虑了成型工艺适配性，若采用注塑工艺生产，筋板厚度与外壁厚度保持一致，可避免注塑过程中出现缩痕、翘曲等成型缺陷，拔模斜度设置为1.5°，可顺利完成脱模工序；若采用金属3D打印工艺生产，镂空结构无需添加额外支撑即可完成打印，减少后处理工作量，降低生产制造成本。

　　安装边界方面，构件外轮廓的长宽尺寸比例接近2:1，厚度方向尺寸约为外轮廓短边长度的1/3，安装时可通过外轮廓的平面作为定位基准面，贴合设备安装板后通过圆形通孔穿装紧固件完成固定，也可利用镂空腔体中的筋板侧面作为辅助定位面，限制构件的转动自由度。构件的圆角设计同时适配设备内部的安全防护要求，在设备维护过程中即使操作人员手部接触构件边缘，也不会造成割伤风险，符合机械设备安全设计的相关规范。内部筋板的排布经过力学仿真验证，在圆形通孔处施加额定径向载荷时，筋板的最大变形量可控制在0.05mm以内，最大应力低于材料屈服强度的30%，具备足够的结构安全余量。不同材质选型下该构件可适配不同工况，选用ABS材质时可用于普通民用设备、玩具类场景，选用铝合金材质时可用于工业自动化设备、小型检测仪器等对结构强度有一定要求的场景，选用不锈钢材质时可用于有防潮、防腐蚀需求的食品加工、医药生产设备内部。
