复古木质玩具蒸汽机车结构设计

　　该款木质玩具蒸汽机车的结构设计，核心面向低龄儿童益智玩具、校园手工实践项目两大应用场景，在结构安全、装配逻辑、外观还原度上做了多轮平衡调整。从实际使用场景出发，作为面向6-12岁年龄段的拼装类木质玩具，所有外露棱边均做了R2以上的圆角倒钝处理，不存在尖锐凸起结构，避免儿童玩耍过程中出现磕碰划伤风险；同时整体结构无细小易脱落零件，所有轮组、连杆部件均通过过盈配合与主体框架连接，装配后拉拔力满足儿童玩具安全标准要求，不会出现零件脱落被误吞的隐患。在校园手工合作项目场景中，该模型拆分后的零件数量控制在27件，所有板材零件均可通过3mm厚度椴木层板激光切割加工获得，不需要复杂的五轴加工或金属切削工序，学生可在2个课时内完成全部拼装与上色工序，适配中小学劳动技术课程、高校工程实践入门课程的教学需求。

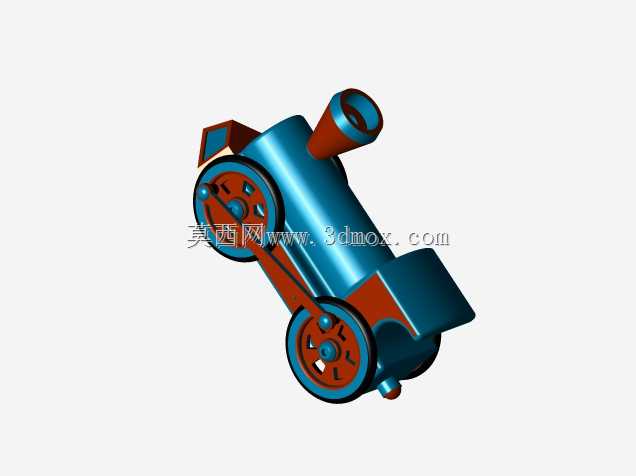

　　从功能特性来看，该模型还原了经典蒸汽机车的曲柄连杆传动逻辑，两侧主动轮通过金属连杆实现同步转动，推动模型时，轮组转动会带动连杆做往复运动，完整复现蒸汽机车的运行动作特征，区别于市面上仅做外观还原的静态摆件。轮组采用双层嵌套结构，外层为黑色橡胶材质轮缘，既可以模拟真实机车的车轮外观，又能增加与木质、塑料、水泥等不同接触面的摩擦力，推动时不会出现打滑空转的问题；内层轮盘采用红蓝撞色分色设计，还原老式玩具火车的经典配色，同时轮盘上的镂空减重结构并非单纯装饰，实际可降低轮组转动惯量，让模型推行时的滑行距离提升30%以上。车头位置的烟囱结构为中空设计，既可以作为拼装时的手持对位基准，也可在拓展玩法中放置小型声光模块，模拟蒸汽机车的鸣笛与冒烟效果，不需要对主体结构做二次打孔改造。

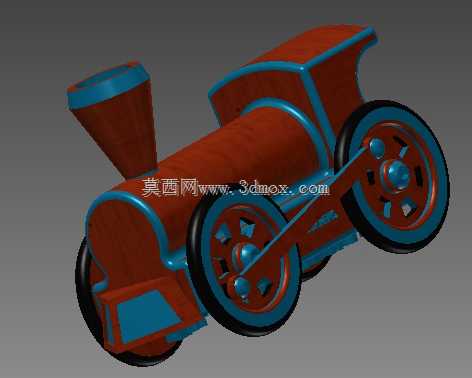

　　设计思路上，整体采用框架式拼接结构，没有使用胶水或金属紧固件，所有零件通过榫卯结构互相锁止，车身主体的侧板、顶板、底板之间通过定位槽实现自定位，拼装时不需要额外的夹具固定，对位公差控制在0.1mm以内，即使是没有机械装配经验的学生也能顺利完成组装。外观造型上提取了19世纪蒸汽机车的核心识别特征：前倾的锥形烟囱、圆柱形锅炉、后置的驾驶室轮廓，没有做过度的细节堆砌，既保留了复古机车的辨识度，又避免了过多细碎结构提升加工与拼装难度。配色上采用红棕色主体搭配亮蓝色装饰边的经典玩具配色，视觉对比度高，符合儿童的视觉认知偏好，同时上色时可直接在切割完成的木质零件上涂刷水性漆，不需要做表面打底处理，降低手工制作的门槛。

　　从安装边界与尺寸参数来看，模型整体长度控制在180mm，宽度75mm，高度105mm，刚好可以适配市面上主流的木质轨道玩具系统，轮距设置为38mm，与标准O轨木质轨道的卡槽尺寸完全匹配，拼装完成后可直接在现有轨道套装上运行，不需要额外调整轮组间距。所有转动部件的配合间隙均预留0.2mm的活动量，即使木质零件受温湿度影响出现轻微膨胀变形，也不会出现轮组卡滞、连杆卡死的问题。车身底部的传动连杆与地面的最小间隙为8mm，在不平整的桌面、地毯表面推行时，连杆不会与接触面发生剐蹭，适应不同的玩耍场景。锅炉部分的圆柱形结构采用多段弧形板材拼接而成，相比整块木料车削加工，材料利用率提升60%以上，同时拼接结构的抗摔性能更好，从1m高度跌落至水泥地面时不会出现整体开裂的问题，仅可能出现局部零件松脱，重新卡入榫槽即可恢复使用，维护成本极低。
