荷兰霍斯特诺克斯S819潜艇仿真模型

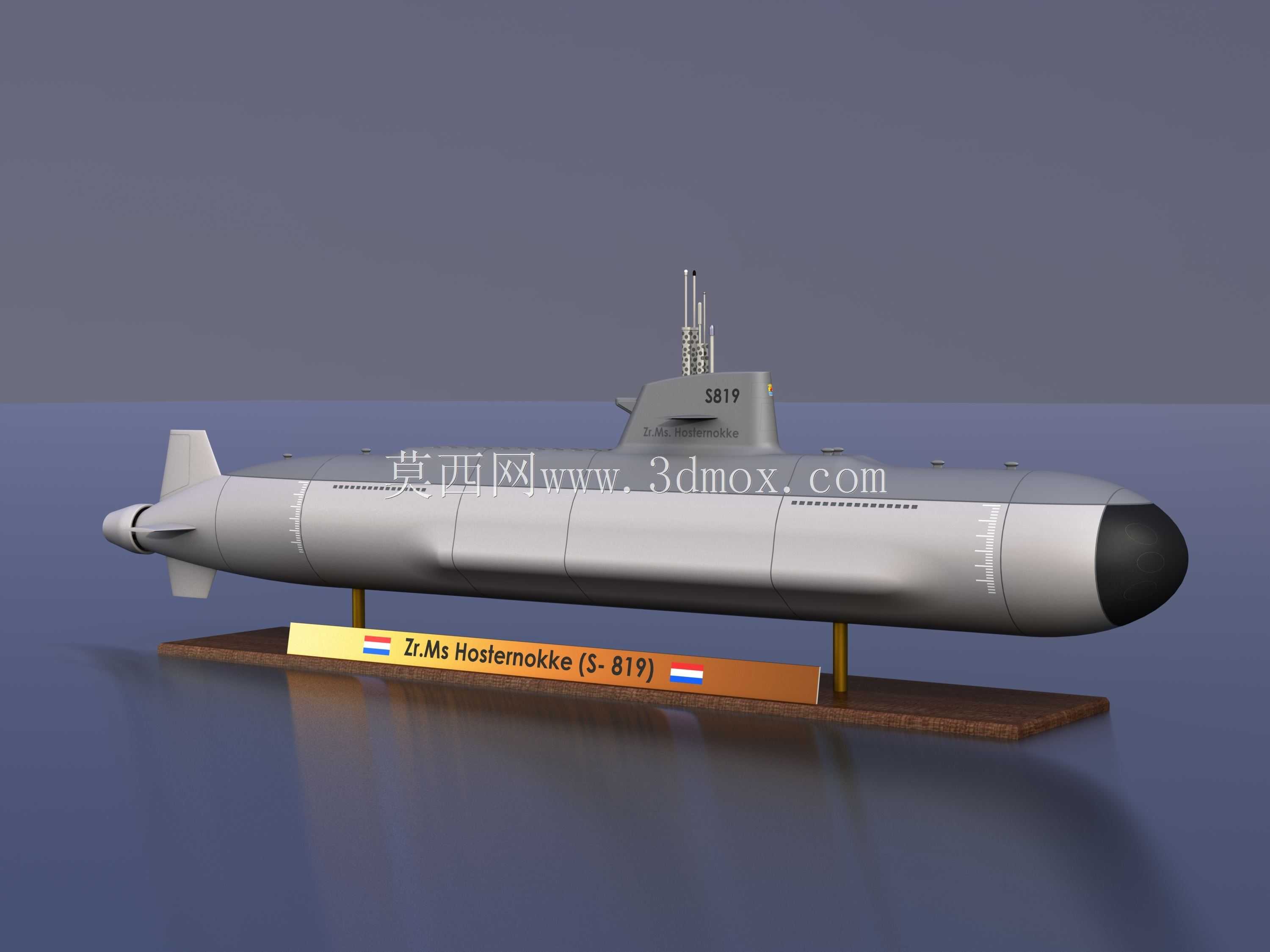

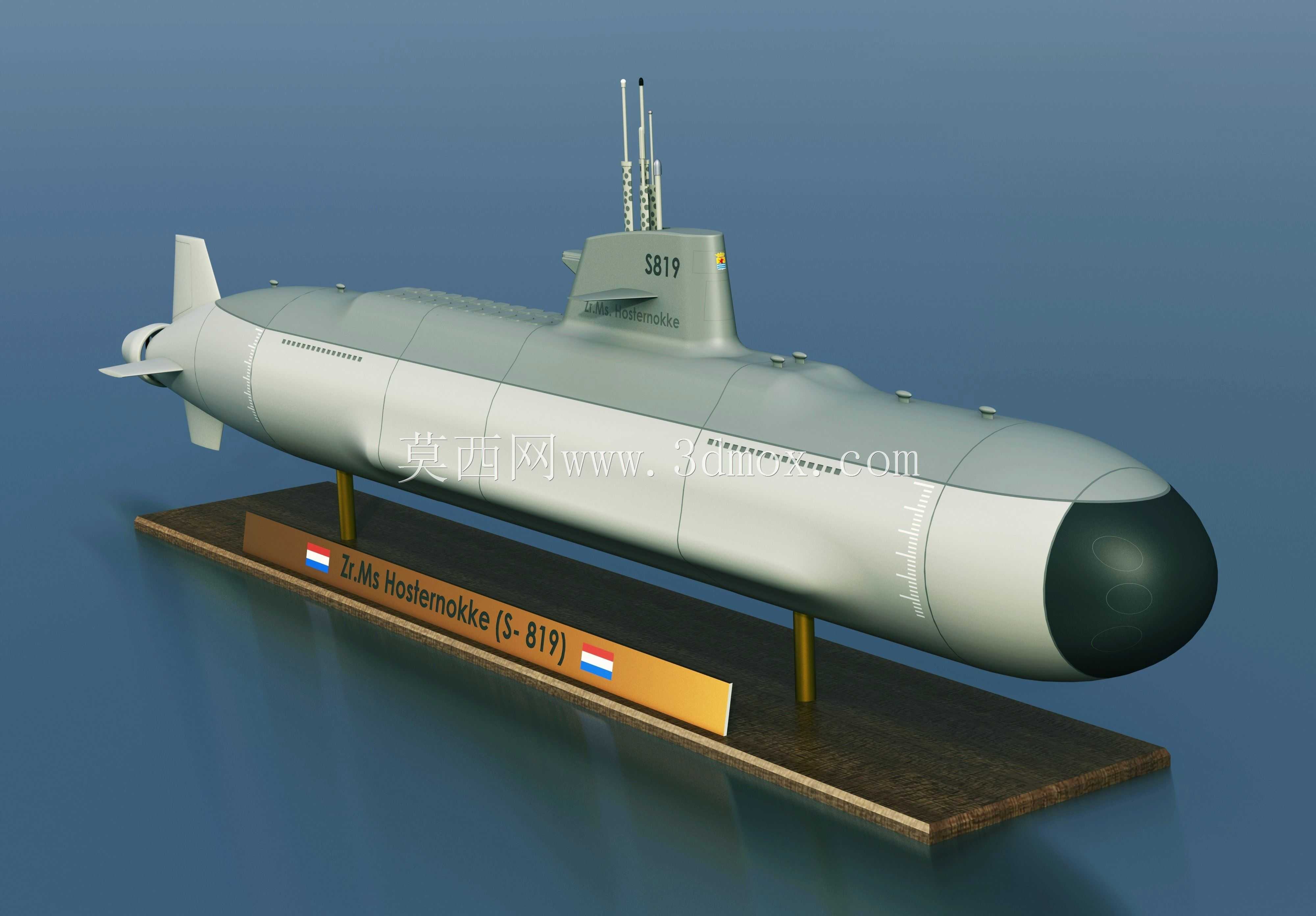

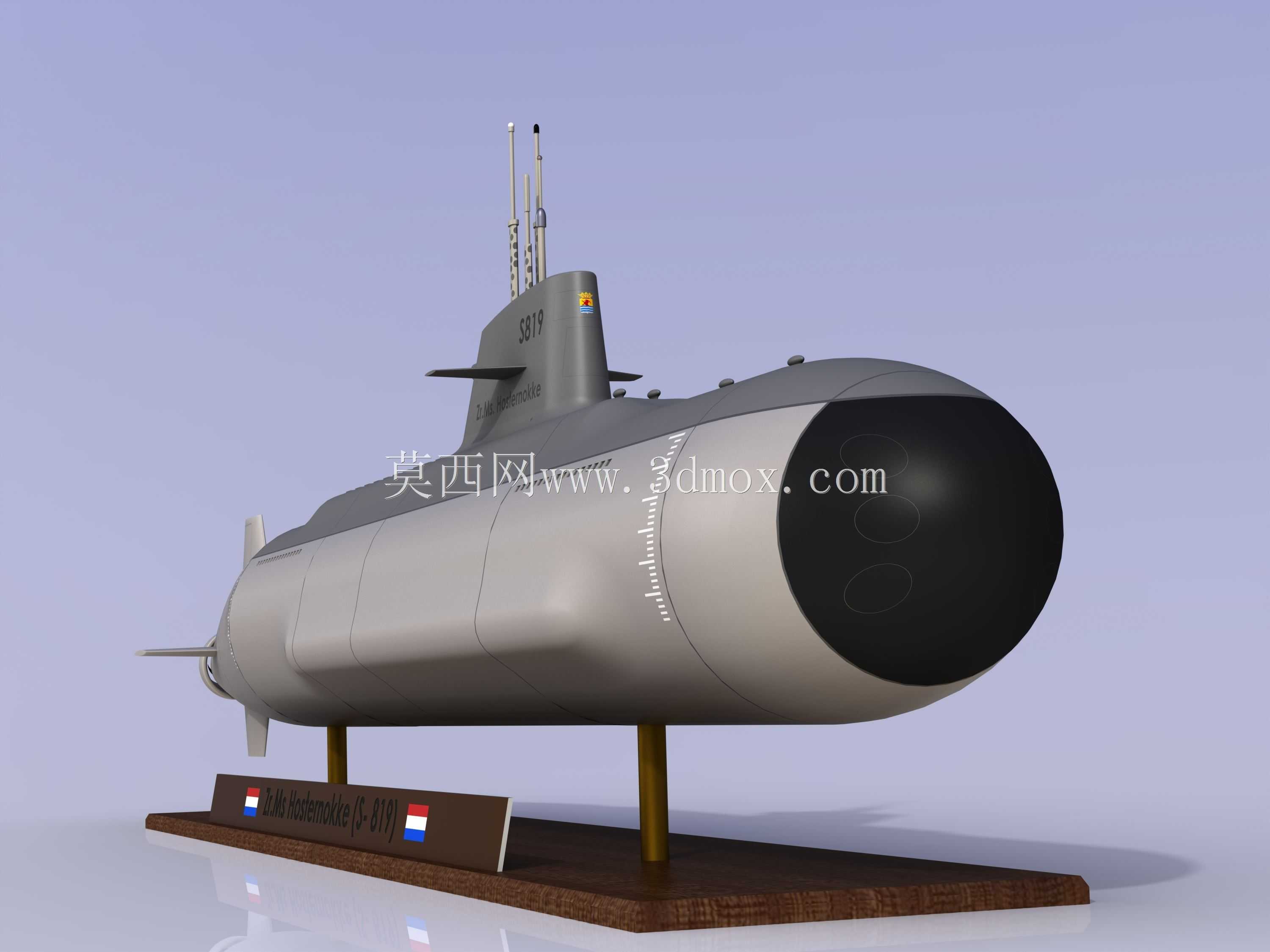

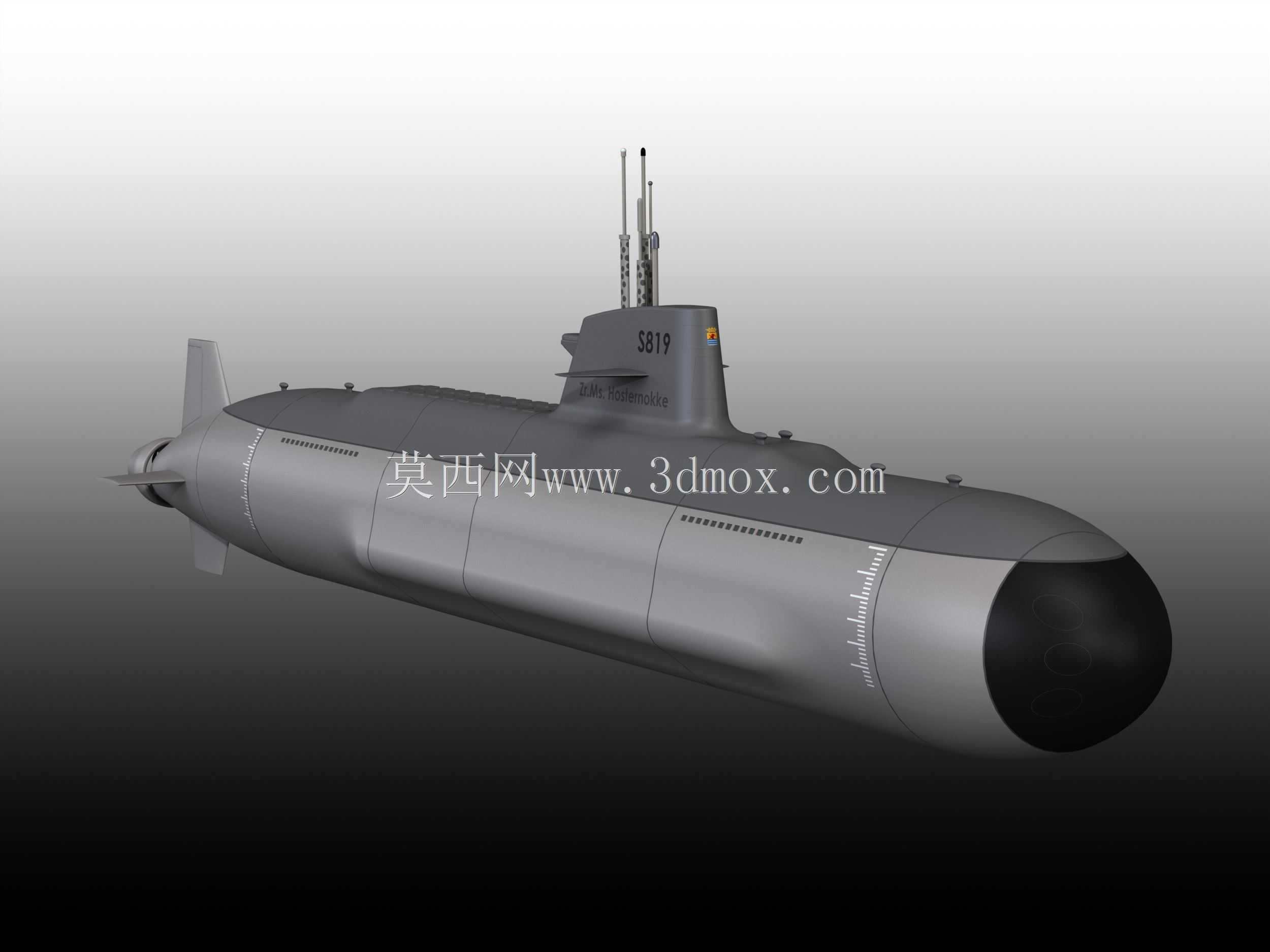

　　该模型还原的是荷兰海军霍斯特诺克斯女士号S819常规动力潜艇，这类常规柴电潜艇的核心应用场景覆盖近海防御巡逻、专属经济区水下警戒、反潜协同训练、水下侦察测绘等任务，作为近海作战体系中的核心水下节点，其设计需要平衡水下航行阻力、静音性能、舱室布局合理性与武备搭载能力，三维建模过程中需要严格对照实船的线型特征、上层建筑布局、附体结构位置来还原真实的工程特征。从外形设计来看，该型潜艇采用拉长水滴型艇体构型，艏部为圆润的椭球形导流罩，内部集成主被动声呐基阵，建模时需要保证艏部曲面的光顺度，避免出现曲率突变，这直接关系到实艇航行时的水动力噪声水平，艏部黑色区域为声呐透声罩结构，材质选用透声性能优异的复合材料，

　　建模时单独拆分该部件以区分不同的结构分区。艇身中段为平行中体结构，是整艇舱室布置的核心区域，内部依次设置鱼雷舱、指挥舱、生活舱、动力舱、尾舱等功能分区，建模时按照实艇的肋骨间距标记了艇身的流水孔、排水口、系缆桩等细节结构，这些附体结构的位置偏差会直接影响实艇的水下流场特性，因此在建模阶段严格对照实船照片核对每一处开口的相对位置。指挥台围壳位于艇身中前部，采用低矮的流线型设计以降低水下航行时的围壳舵诱导阻力，围壳顶部集成了通气管、潜望镜、通信天线、雷达桅杆等升降装置，每根桅杆的伸缩行程、安装基座位置都按照实艇的布置逻辑还原，围壳侧面标注的S819舷号位置也与实艇保持一致，围壳与艇身的连接区域做了圆弧过渡处理，

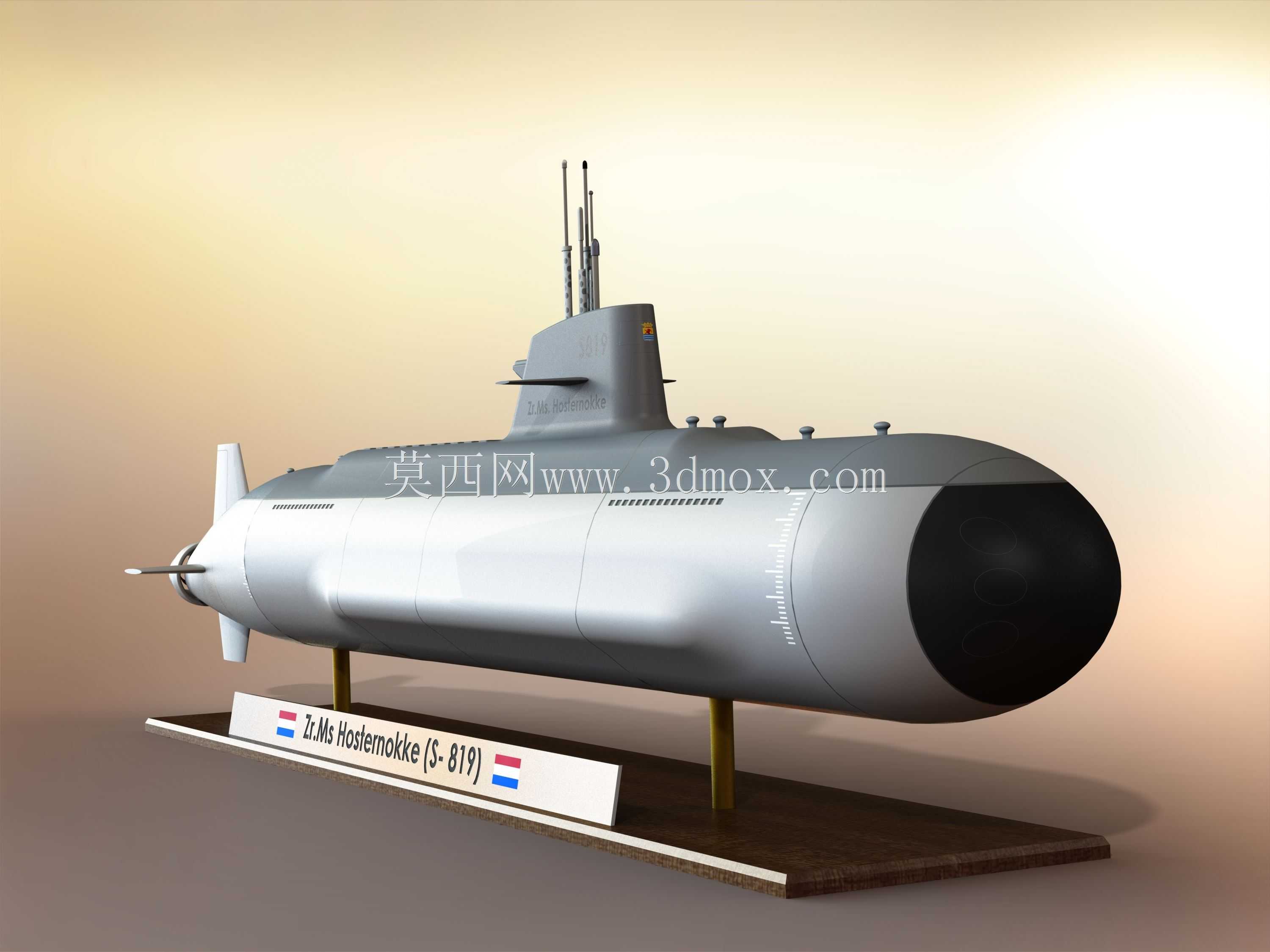

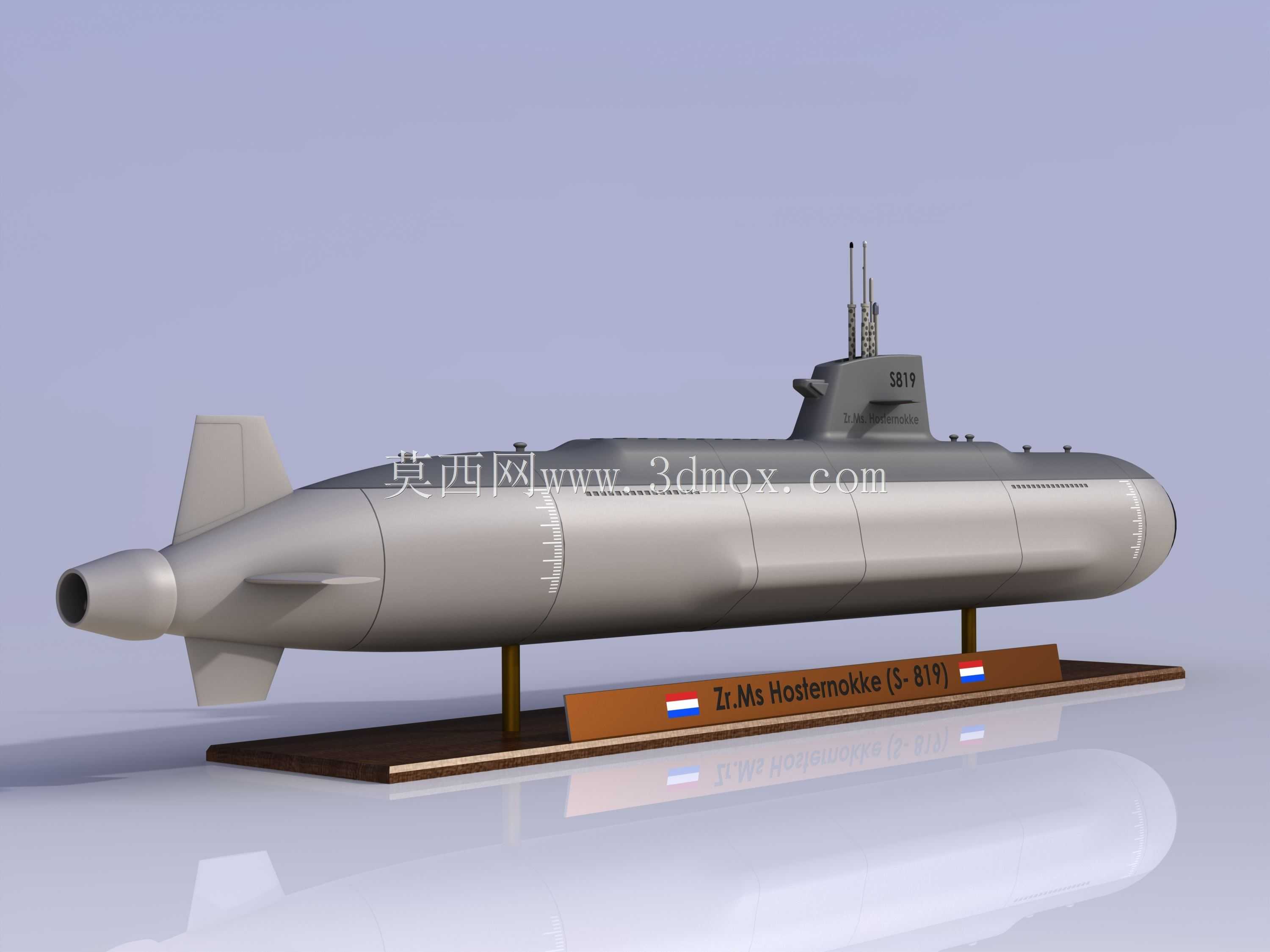

　　避免直角连接带来的流噪声与结构应力集中问题。艇艉采用十字型尾舵布局，搭配单轴大侧斜螺旋桨，这种尾舵构型在常规潜艇上应用广泛，具备操纵性好、结构可靠的特点，螺旋桨的叶型、侧斜角度都按照实艇的低噪声螺旋桨特征还原，艉部的稳定翼与舵面的转动边界也做了明确的结构区分，能够直观展示舵面的操纵活动范围。配套的展示底座采用木质纹理基座搭配金属支撑柱，支撑柱的位置对应艇身的两个强肋骨站位，避免模型展示时出现艇身变形，底座上的标识牌标注了艇名与舷号，搭配荷兰国旗标识，还原了收藏级仿真模型的展示效果。从安装边界来看，整艇模型的艇体最大直径、总长、围壳高度的比例严格按照实艇的缩放比例设置，所有外凸的天线、舵面、螺旋桨等结构都没有超出艇体的最大外廓边界，

　　在用于科普展示、仿真推演、教学演示等场景时，能够准确传递该型潜艇的结构特征与布局逻辑。建模过程中对艇体的分舱线、甲板防滑纹理、舷侧声呐阵的开口细节都做了精细化还原，没有过度简化关键结构特征，对于结构设计从业者而言，该模型能够直观展示常规潜艇的线型设计逻辑、附体布局思路、外部分区特征，可作为船舶线型设计、水下航行器结构布局的参考案例，帮助设计人员理解水滴型潜艇的曲面构建方法、附体与主艇体的连接处理方式、外露设备的布置原则。不同于民用船舶的设计逻辑，潜艇的外部结构设计每一处细节都与水动力性能、噪声控制、结构强度直接相关，比如艇身的流水孔开口形状、数量、位置都会直接影响水下航行时的流激噪声，因此在建模时没有随意增减这类细节结构，尽可能还原实艇的设计状态；指挥台围壳的前缘后掠角度、顶部的倒角处理，都是经过大量水动力试验优化后的结果，建模时严格保持这些特征的几何参数，避免因模型失真传递错误的设计参考信息。
