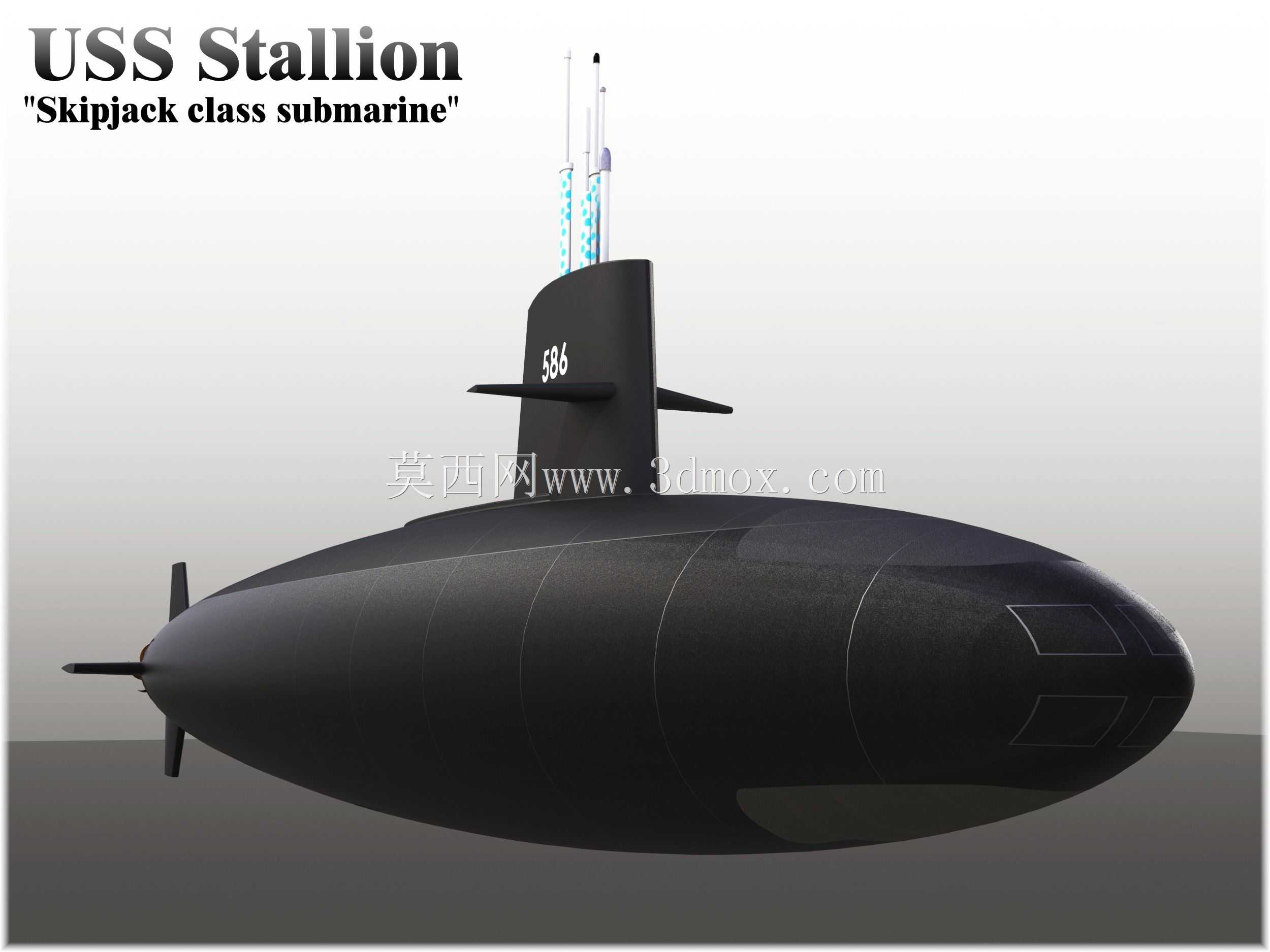

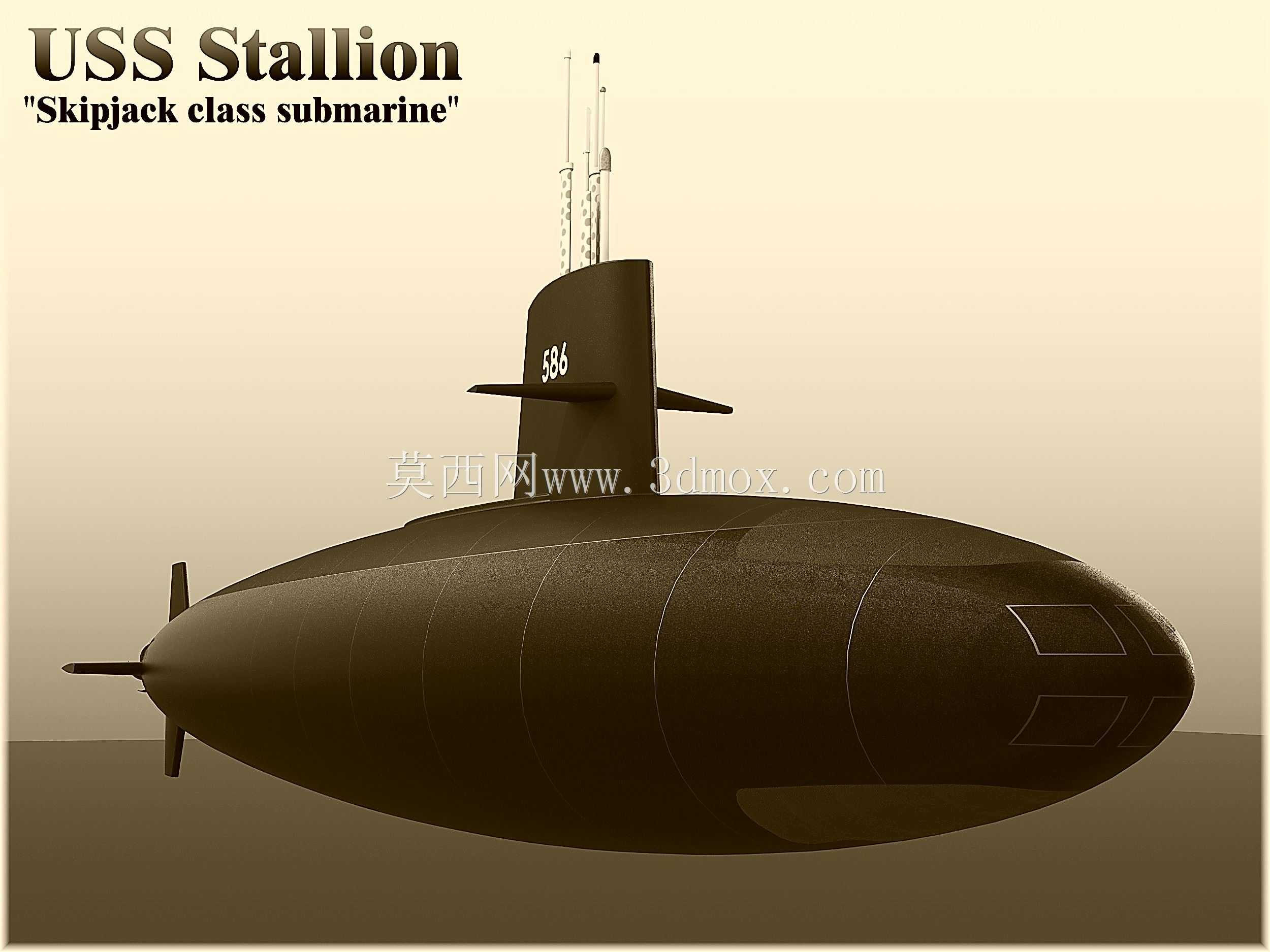

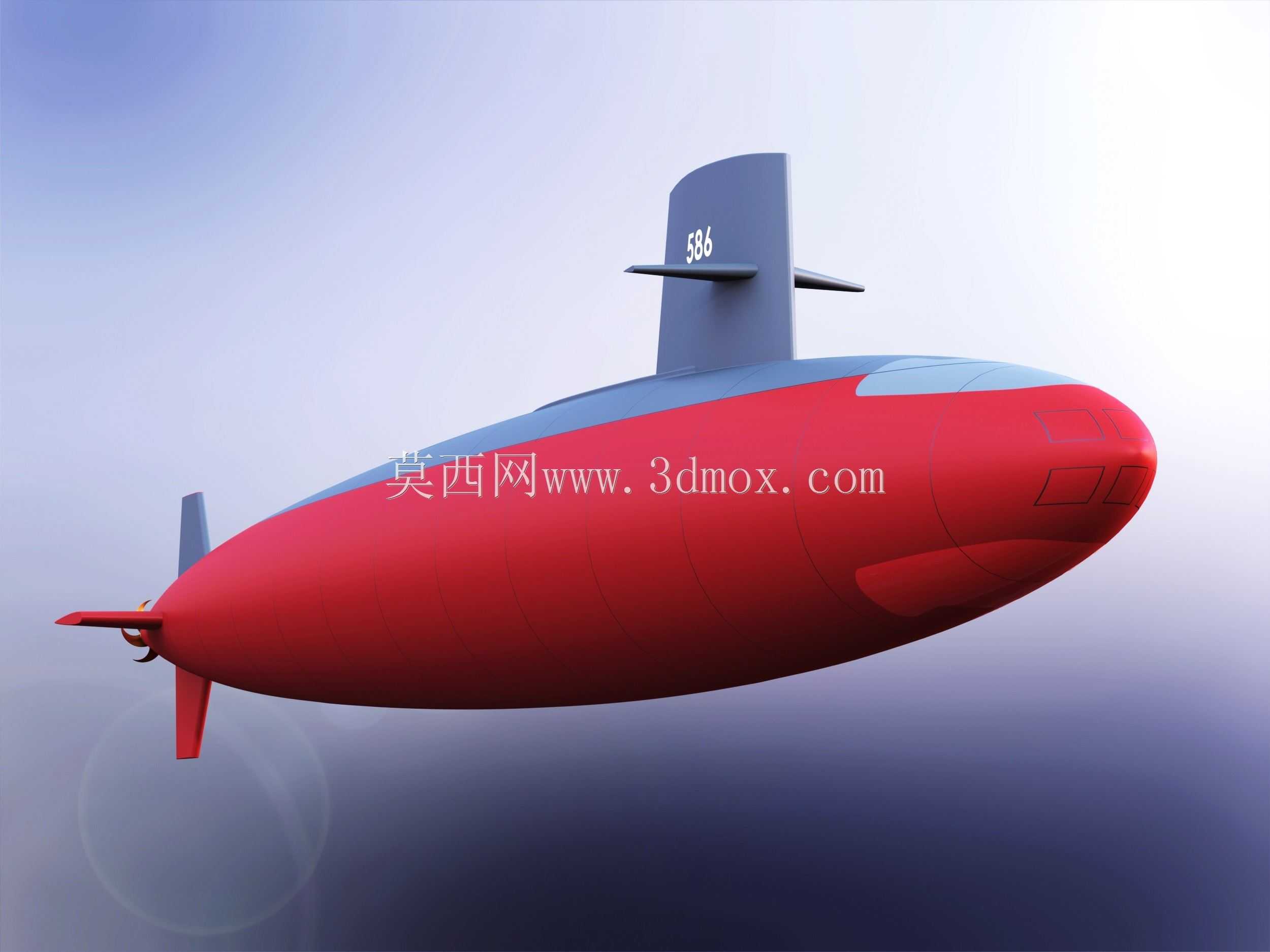

美军鲣鱼级种马号核动力攻击潜艇

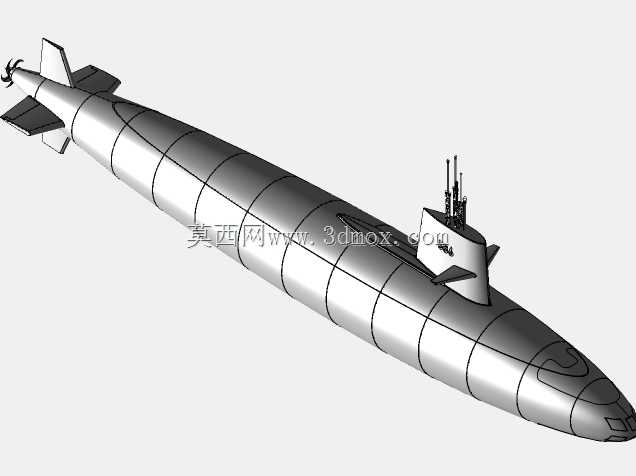

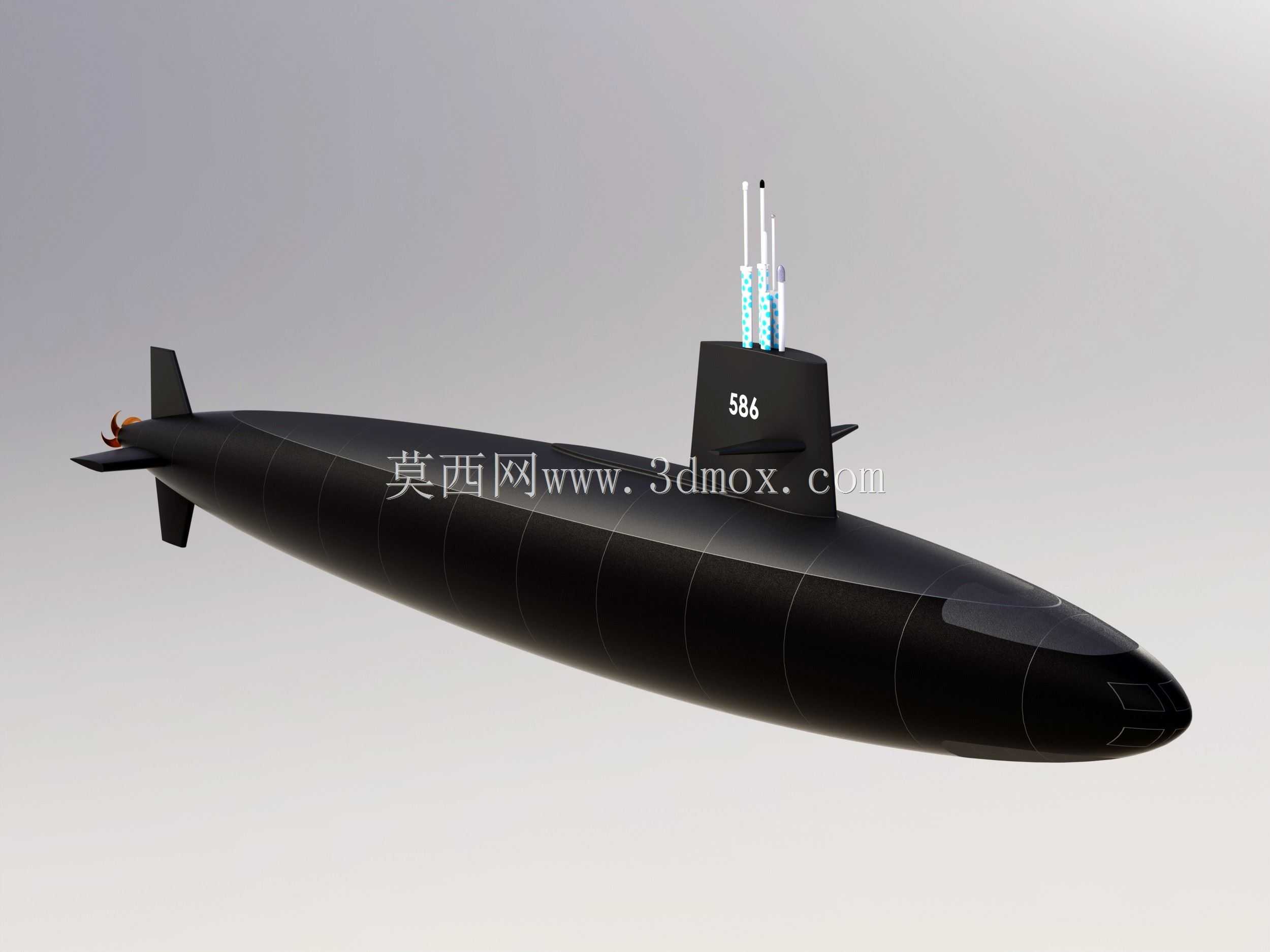

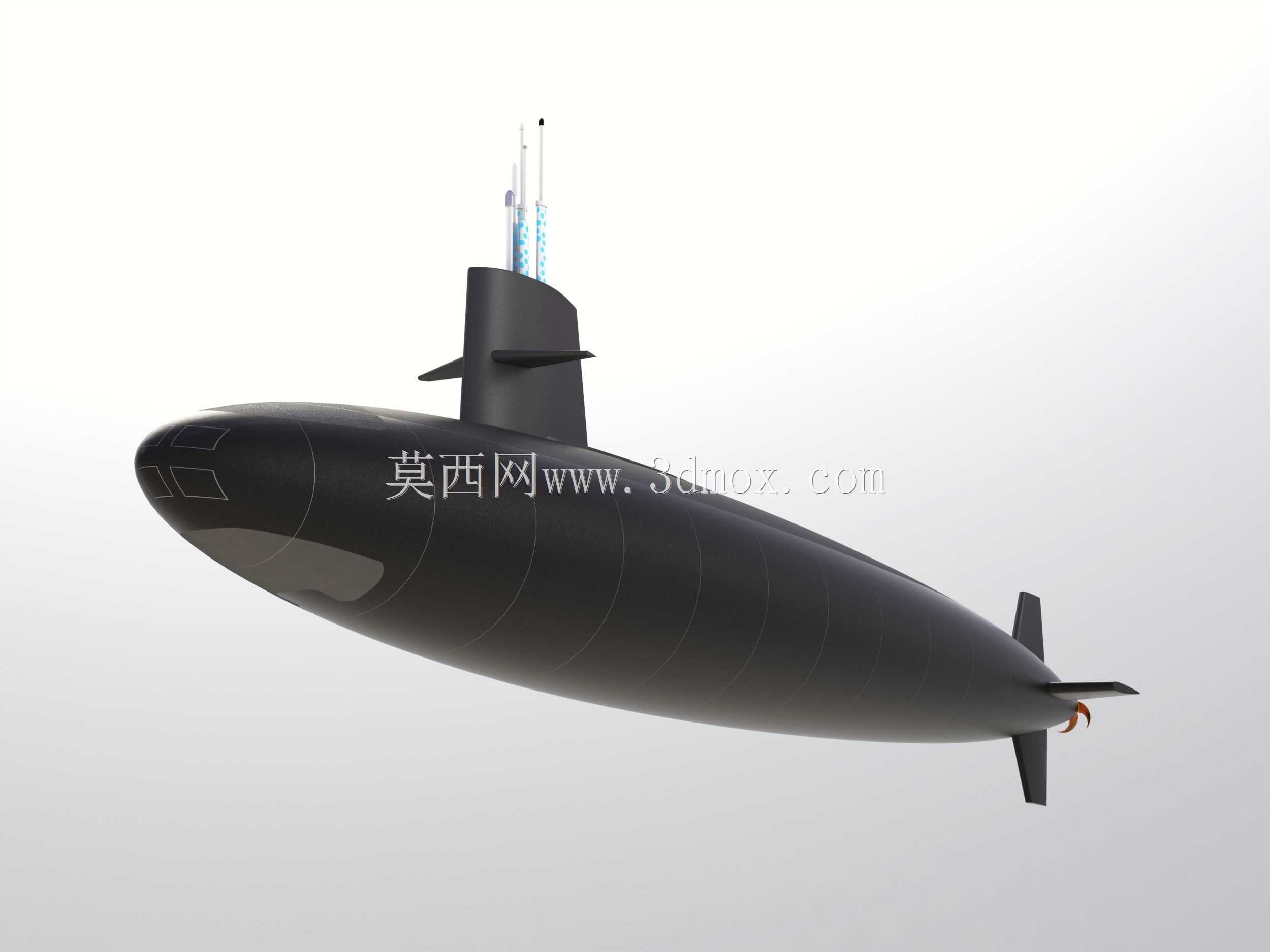

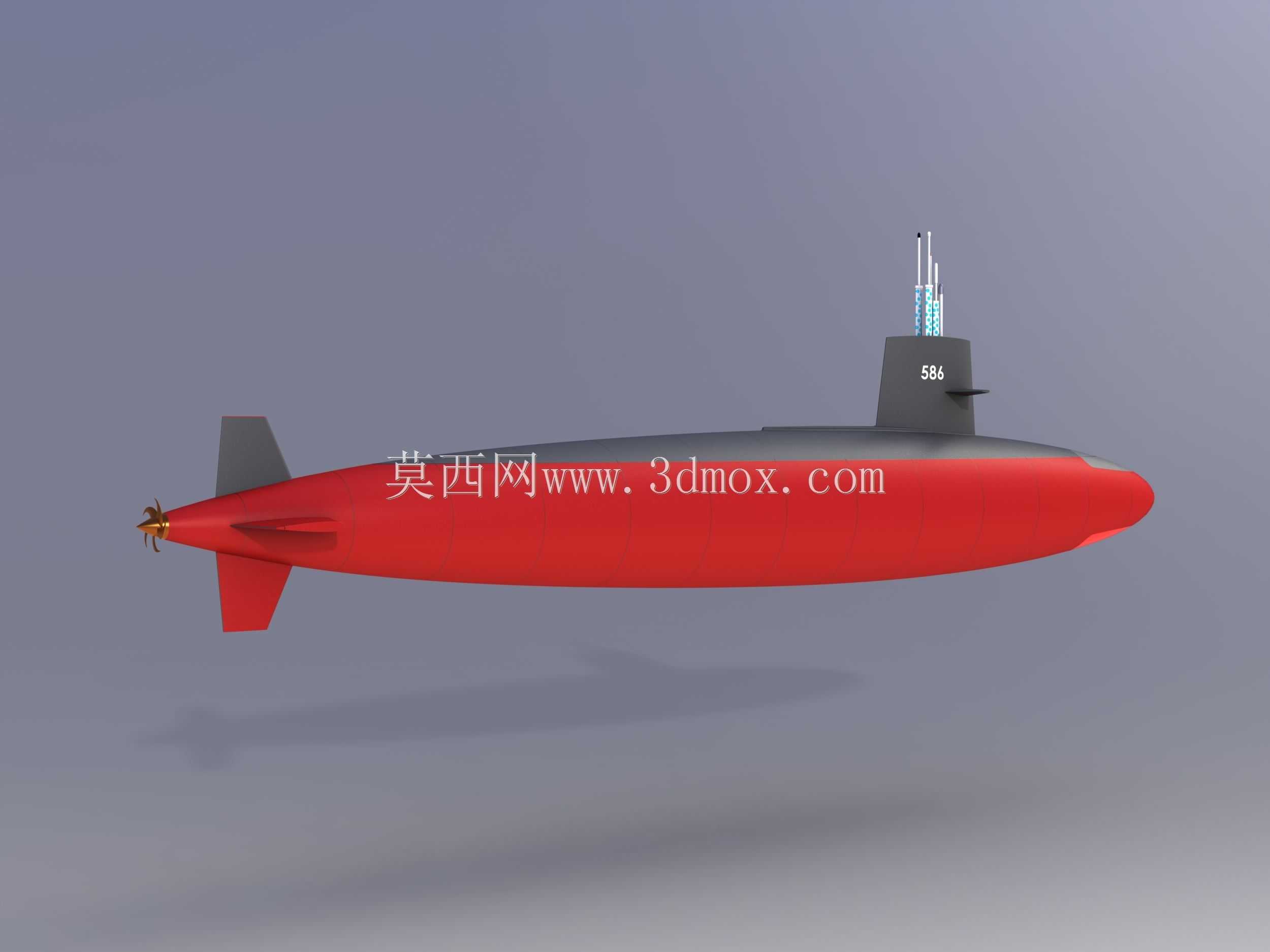

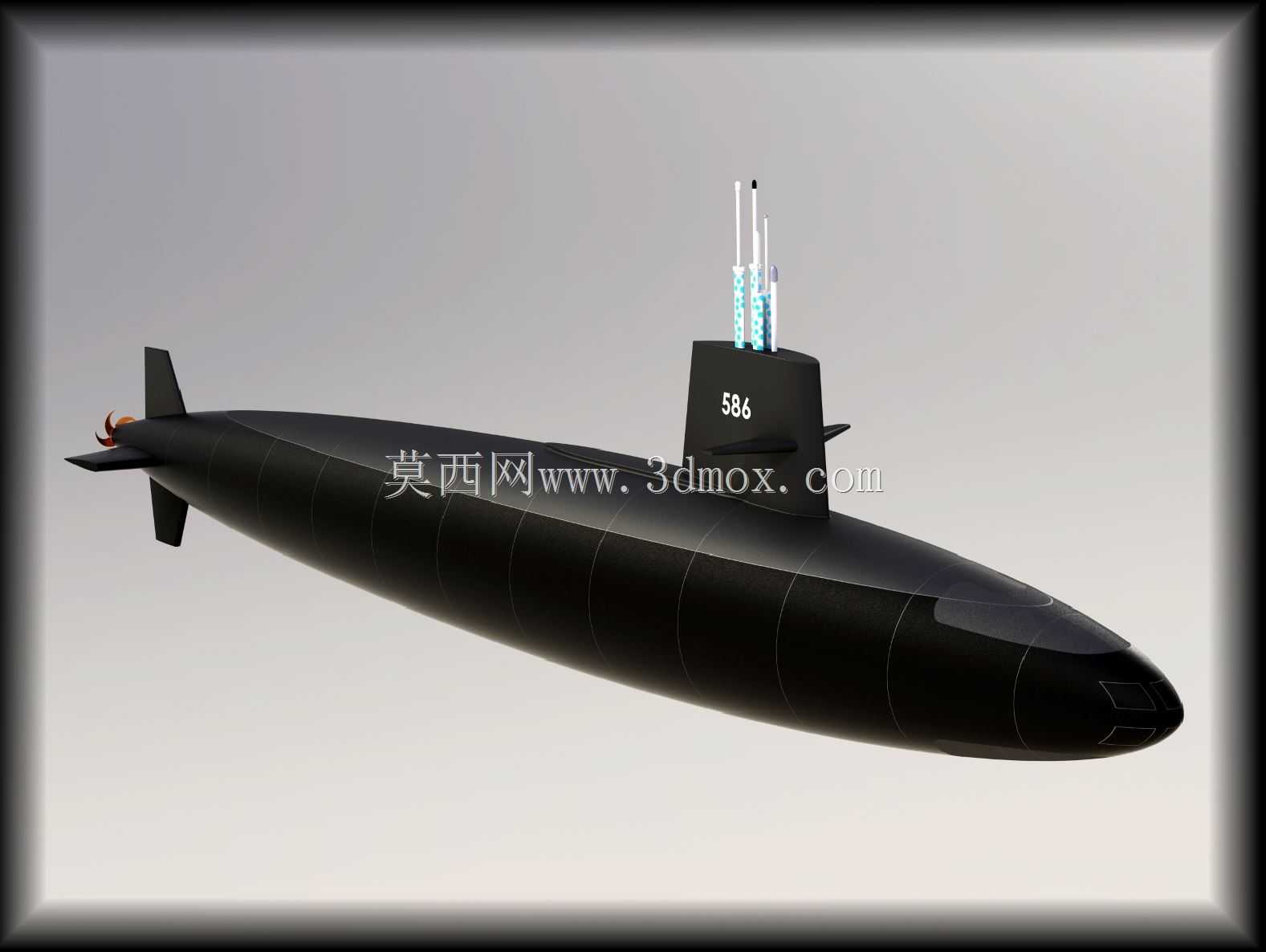

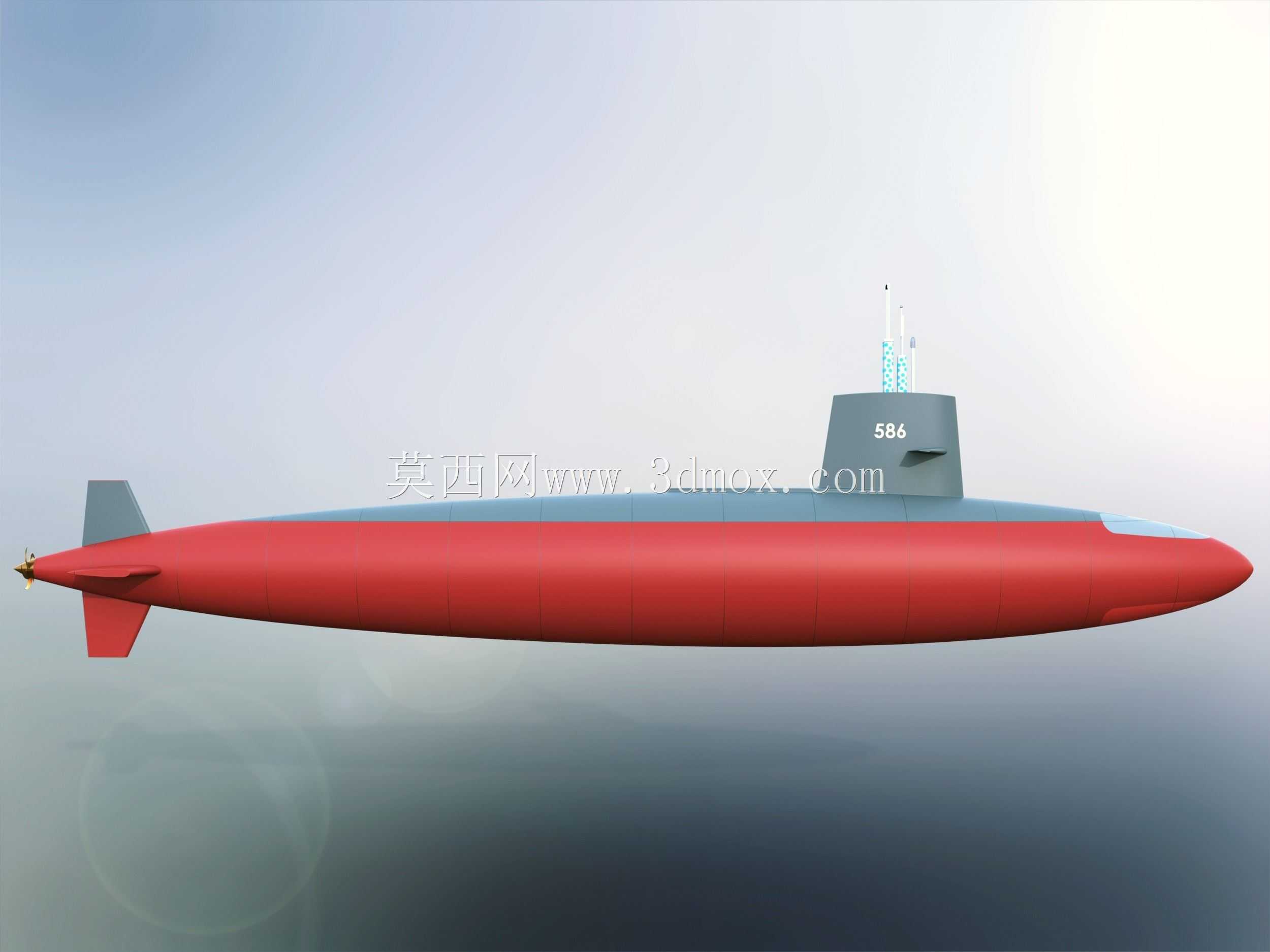

　　这款核动力攻击潜艇的三维建模工作，核心围绕水下作战平台的实际使用场景展开，首先要明确的是，这类潜艇的核心定位是冷战时期的水下高速突击平台，承担的任务包括反潜巡逻、舰队护航、对舰突防以及近海侦察等，因此整个艇体的设计逻辑完全围绕水下航行性能优先的思路搭建，和早期兼顾水面航行性能的常规潜艇设计思路有本质区别。从外形尺寸来看，艇体总长76.71米，最大宽度9.65米，这个尺寸边界是经过严格的舱室布局、动力系统安装、武备布置多轮迭代确定的，首先要满足的是艇首声呐基阵、鱼雷发射管的安装空间，同时要匹配中部核反应堆、蒸汽轮机、传动系统的布置需求，还要兼顾尾部推进轴系、舵面的安装精度要求。艇体采用的是典型的水滴形线型，

　　这种线型的设计思路是最大化降低水下航行的摩擦阻力与形状阻力，整个艇体从艇首到艇尾的曲面过渡是连续顺滑的，没有突出的直角结构，指挥台围壳的位置经过了流场仿真优化，设置在艇体中前部，高度控制在满足潜望镜、通信天线、通气管升降行程的最小范围内，围壳本身也采用了流线型剖面，减少水下航行时的流噪声与航行阻力，围壳上的水平舵面尺寸经过匹配计算，能够满足低速潜航时的姿态调整需求，同时不会在高速航行时产生过大的舵面阻力。尾部采用的是十字形舵面布局配合单轴螺旋桨推进，这种布局的优势是舵面效率高，高速航行时的航向稳定性好，单轴推进的传动路径更短，动力传输损耗更低，匹配S5W核反应堆加齿轮蒸汽轮机的动力组合，能够输出15000轴马力的推进功率，水下最高航速可以达到33节，水面航速15节，这个动力参数在同时代的攻击核潜艇中属于第一梯队，能够满足快速抢占攻击阵位、摆脱敌方反潜兵力追踪的战术需求。在结构设计上，整个艇体采用的是单双壳体混合结构，艇首、尾部采用双壳体结构布置压载水舱与辅助设备，中部耐压艇体采用单壳体结构，最大化利用内部舱室空间，耐压壳体的直径经过计算，能够满足三层甲板的布置需求，最上层为指挥舱、艇员生活舱，中层为鱼雷舱、辅机舱，下层为动力舱、蓄电池舱与压载水舱，艇首布置的6具533毫米鱼雷发射管采用中线对称布置，发射管后段直接连接鱼雷舱，能够搭载24枚各型鱼雷，包括反潜鱼雷、反舰鱼雷以及核鱼雷，满足不同作战场景的武备使用需求。

　　建模过程中需要特别注意的是各个舱段的对接精度，耐压壳体的环肋布置间距要和实际结构强度计算结果匹配，非耐压壳体的流水孔、通气孔位置要对应压载水舱的布置位置，避免出现流场设计上的错误，指挥台围壳上的各类升降装置的收纳空间要预留足够，包括潜望镜、雷达天线、通信天线、通气管等设备的升降行程要和围壳内部空间匹配，不能出现设备无法完全收纳的干涉问题。另外，艇体表面的消声瓦覆盖区域、排水口的位置、系缆桩的布置等细节，都要符合实艇的实际布置情况，这些细节不仅影响模型的外观还原度，更会直接影响后续如果用于水动力仿真计算时的结果准确性。从实际应用场景来看，这类潜艇模型可以用于舰船结构教学、水动力学仿真验证、潜艇作战模拟系统的三维载体、

　　国防科普展示等多个场景，建模过程中对各个部件的安装边界、尺寸配合的精准还原，能够保证模型在不同使用场景下的可用性，比如用于结构教学时，可以清晰展示耐压壳体与非耐压壳体的结构区别、动力系统的布置路径、武备系统的安装位置；用于水动力仿真时，顺滑的艇体曲面、准确的舵面尺寸能够保证仿真计算的边界条件和实艇一致，得到可靠的仿真结果。需要注意的是，整个艇体的重心设计是经过严格配平的，建模时各个部件的重量分布要符合实艇的配平要求，保证压载水舱注水后艇体能够保持水平姿态，水下航行时的纵倾角度控制在合理范围内，避免出现姿态失稳的问题，尾部螺旋桨的盘面比、叶型设计也要匹配实艇的推进参数，保证推进效率与空泡性能的还原度，这些细节都是区分高精度工业模型与普通外观模型的核心要点。
