科幻飞碟造型创意概念飞行器结构设计

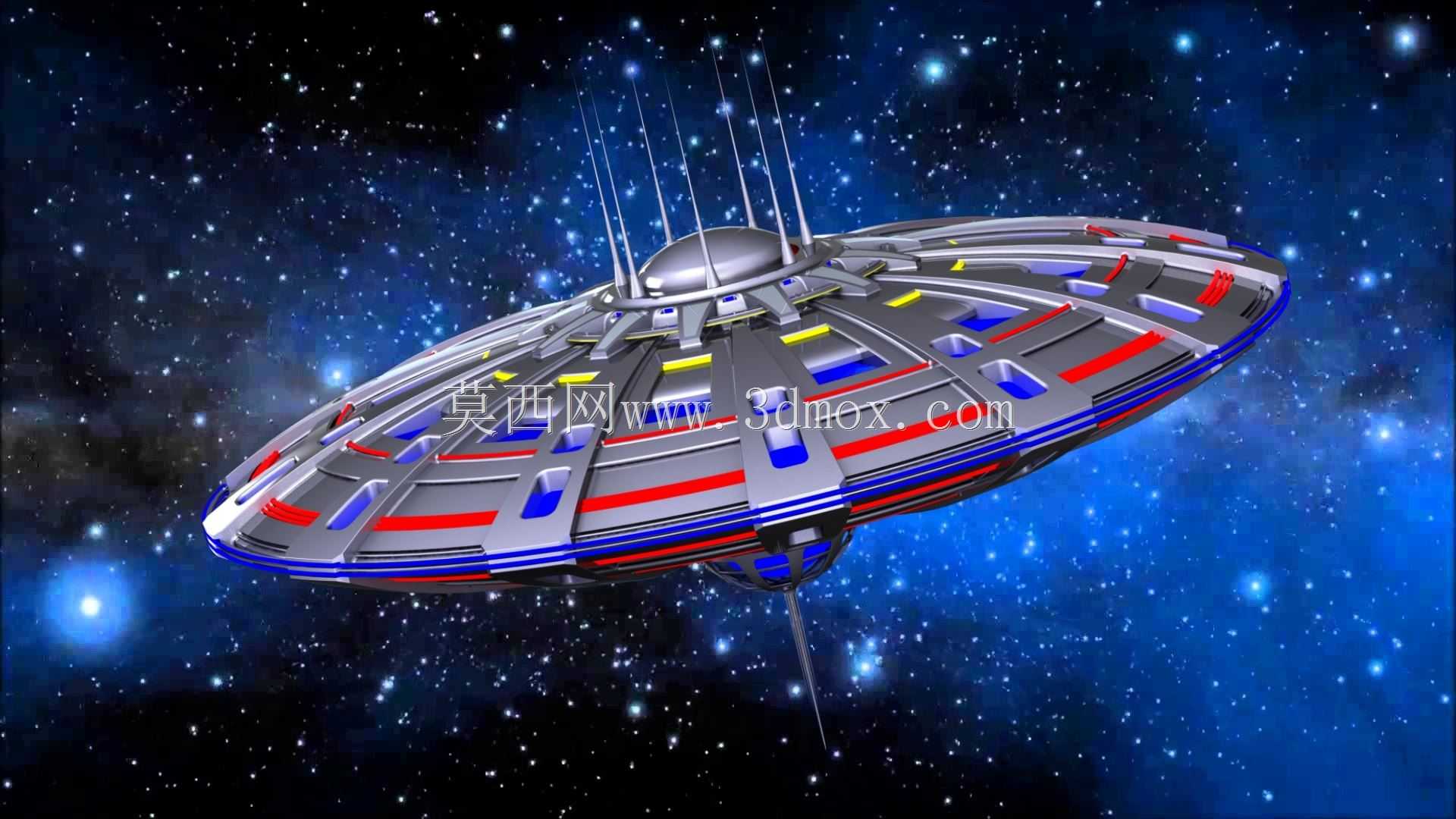

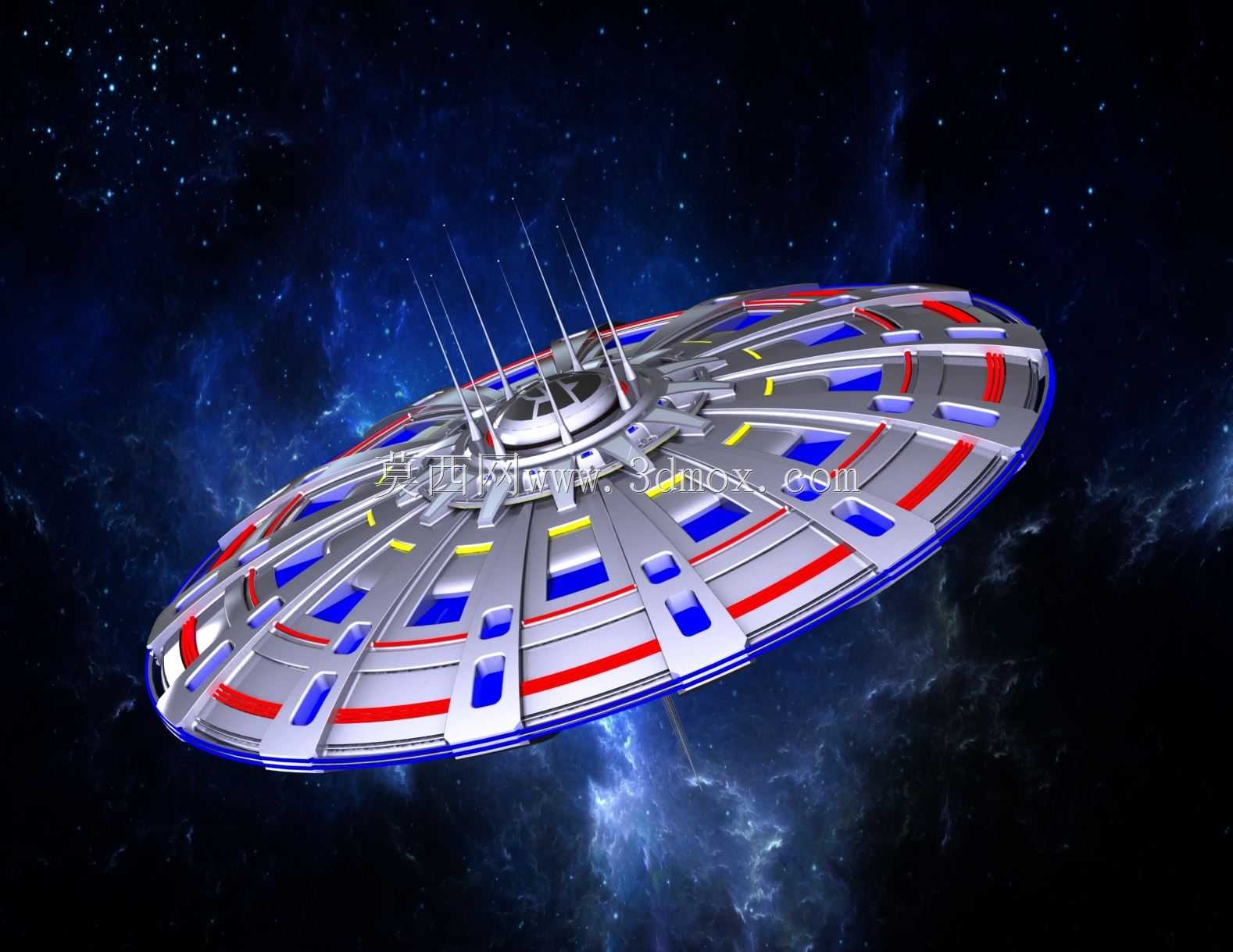

　　这款概念飞碟造型的三维结构设计，最初的构思出发点是面向科幻主题展陈、科普教具以及影视道具制作领域的实体化落地需求，区别于常规航空航天载具的气动布局设计，整体采用中心轴对称的碟形主体结构，核心舱段设置在碟身几何中心位置，外围环形舱体沿径向均匀排布功能分区，既满足视觉上的科幻辨识度，也兼顾实体制作时的结构配重平衡需求。从结构设计逻辑来看，中心凸起的驾驶舱段采用圆弧过渡的曲面造型，舱壁厚度根据实体制作的材料特性预留了足够的安装余量，顶部伸出的多根天线状结构采用根部加粗、端部收窄的变截面设计，既避免细长结构在实体加工、运输过程中出现断裂问题，也还原了科幻设定中飞碟的探测传感装置视觉特征。外围环形碟身采用分层式结构设计，表层沿周向交替布置红、

　　蓝、黄三色的嵌入式装饰槽位，槽位深度统一控制在3毫米，适配亚克力发光片、喷漆分色等不同工艺的安装需求，槽位之间的凸起结构做了R2的圆角过渡处理，避免尖锐棱角在后期打磨、喷涂工序中出现积漆、磕碰掉漆的问题。碟身最外圈设置了一圈宽度12毫米的蓝色环形装饰边，边缘做了15度的斜切收边处理，既可以在实体制作时隐藏层板拼接的接缝，也能让整体造型的视觉层次感更加突出。从实际应用场景出发，该结构在展陈场景使用时，底部预留了直径80毫米的平面安装位，可以直接适配常规的旋转展台驱动轴，不需要额外制作转接支架，安装时仅需通过3颗M4的沉头螺丝即可完成主体与展台的固定，整体重心落在安装位的几何中心，旋转展示时不会出现偏心抖动的问题。如果作为科普教具使用，

　　碟身的环形分层结构采用卡扣式连接设计，不需要额外粘接固定，可以快速拆解展示内部的舱段分区布局，方便讲解科幻载具的功能分区设定，卡扣的配合间隙控制在0.2毫米，多次拆装也不会出现松动脱落的问题。针对影视道具制作的需求，整体结构的所有曲面都做了可展开的分块处理，不管是采用3D打印、玻璃钢翻模还是金属钣金加工，都可以直接提取分块曲面进行加工编程，不需要二次重构曲面，所有拼接位置都预留了0.5毫米的定位止口，拼接时可以快速对齐，减少后期打磨找正的工作量。设计过程中特意规避了常规科幻模型常见的薄壁易损问题，所有外露结构的最小壁厚不低于1.5毫米，悬空的天线结构根部做了三角加强筋过渡，加强筋厚度1毫米，完全隐藏在天线根部的曲面内侧，

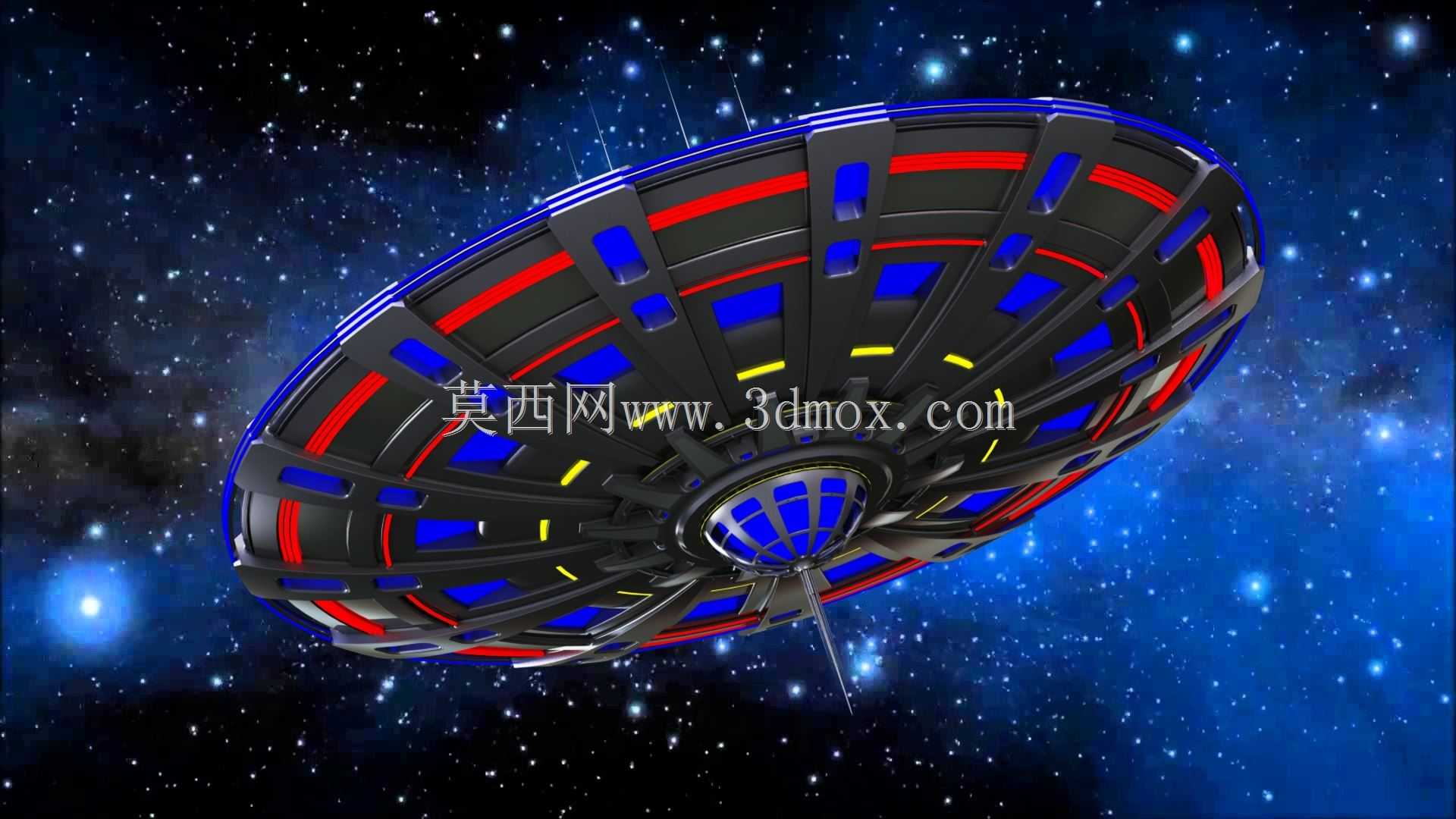

　　不会破坏外观的整体流畅度，同时能将结构的抗冲击强度提升40%以上，满足实体道具在搬运、展演过程中的强度需求。从安装边界来看，整体结构的最大外轮廓直径控制在600毫米，中心舱段的最大高度为120毫米，不管是桌面级3D打印机的成型尺寸，还是常规的展陈展台摆放空间，都能完全适配，不需要对结构进行比例缩放或者拆分打印。碟身底部的内凹区域预留了20毫米的深度空间，可以容纳电池、发光模块以及小型驱动电机的安装，不需要额外破坏外观结构来布置走线，所有走线槽都预设在环形结构的加强筋内侧，线路可以完全隐藏在结构内部，外观看不到任何走线开孔，保证整体造型的完整性。在曲面建模阶段，所有的曲面都采用G2连续的过渡处理，相邻曲面之间没有明显的棱线转折，不管是后期做高光喷漆处理，还是做金属电镀效果，都不会出现曲面断层的反光问题，周向排布的装饰槽位采用阵列特征生成，每个槽位的尺寸、深度、位置公差控制在0.1毫米以内，保证周向的视觉均匀性，不会出现疏密不一的视觉偏差。针对不同的制作工艺需求，结构文件在建模时就区分了外观面和结构安装面，外观面保留完整的曲面精度，安装面做了平面度校准，保证安装时的贴合度，不需要后期对安装面进行二次铣平处理。
