航空用带防护网弯型进气道结构

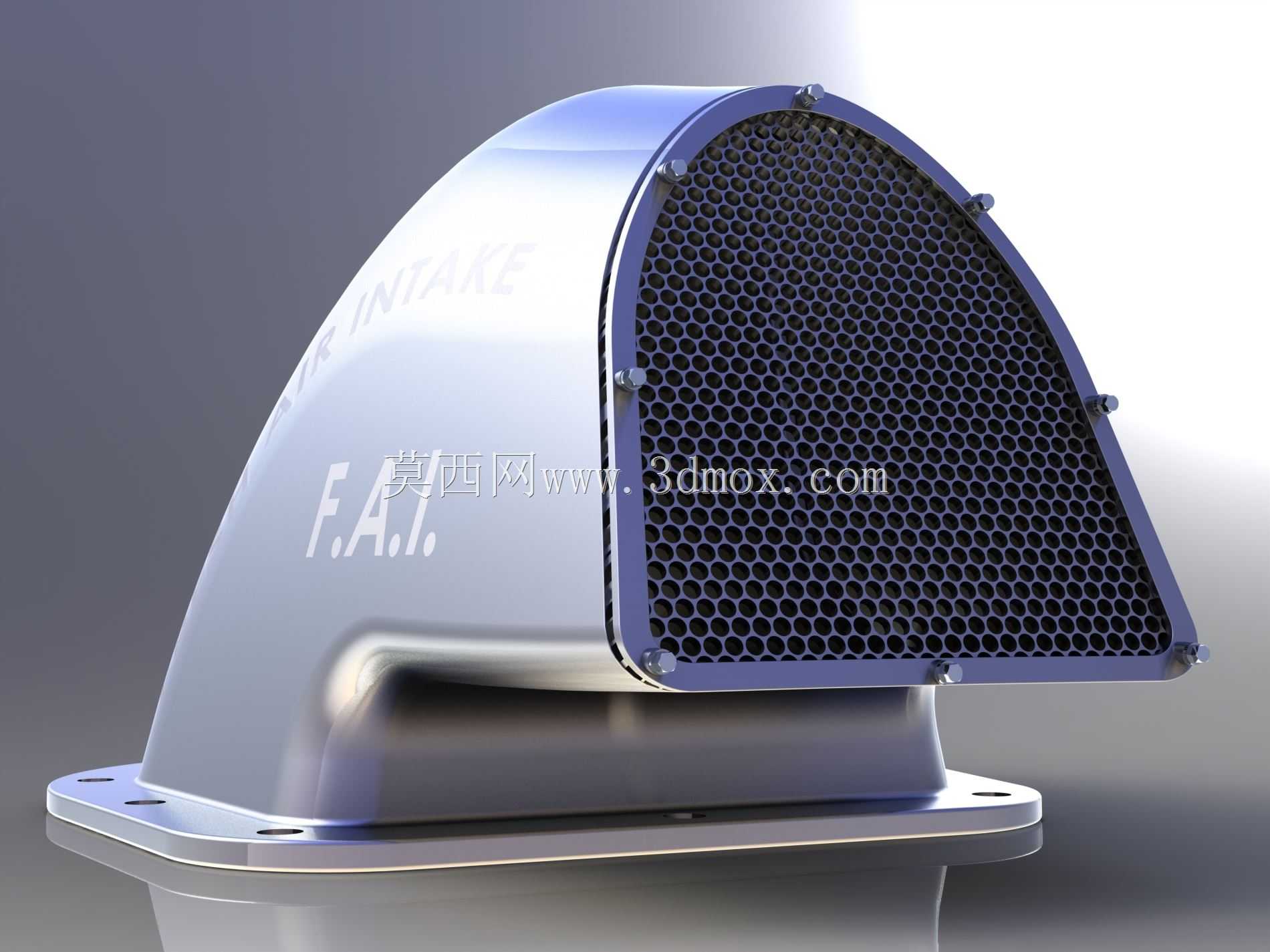

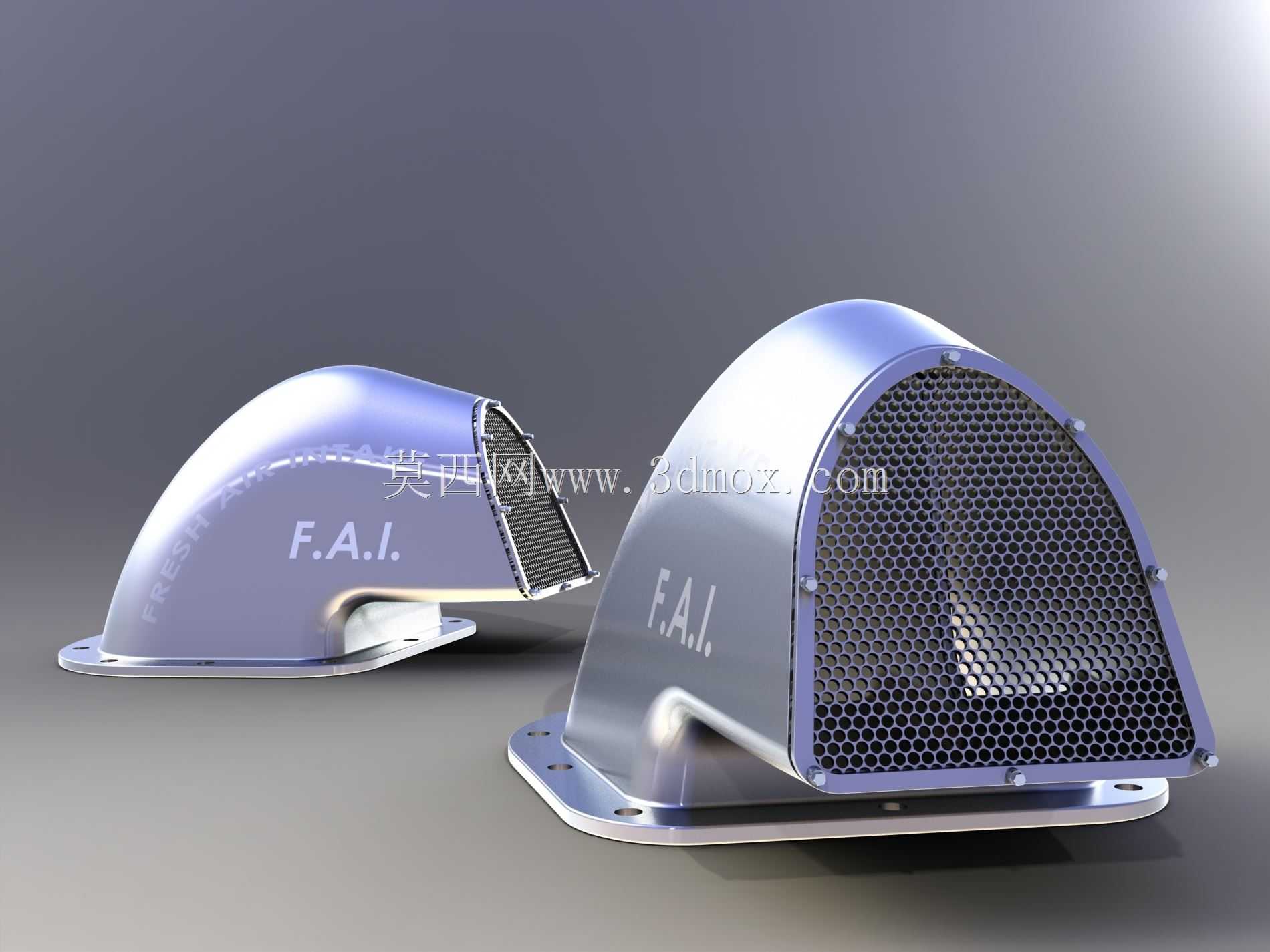

　　这类弯型带防护网的进气结构，最早在小型通用航空飞行器的辅助动力单元进气段、机载设备冷却通风口上有大量成熟应用，后续也逐步延伸到地面特种车辆的发动机高位进气口、户外工业设备的新风进风段等场景，核心作用是在引入外部气流的同时，阻挡大尺寸异物、飞虫、碎石被吸入后端管路，避免损伤叶轮、滤芯或者精密换热元件。从结构设计逻辑来看，整个进气道采用了大曲率平滑过渡的弯流道设计，没有出现直角转折或者截面突变的区域，气流从正面防护网区域进入后，顺着弯型内壁平滑转向90度向下进入安装基座的通腔，能最大程度降低进气阻力，减少气流在弯道处形成的涡流紊流，保证进气效率的同时，也能降低高速气流带来的结构振动与风噪。前端的防护网采用正六边形蜂窝孔结构，

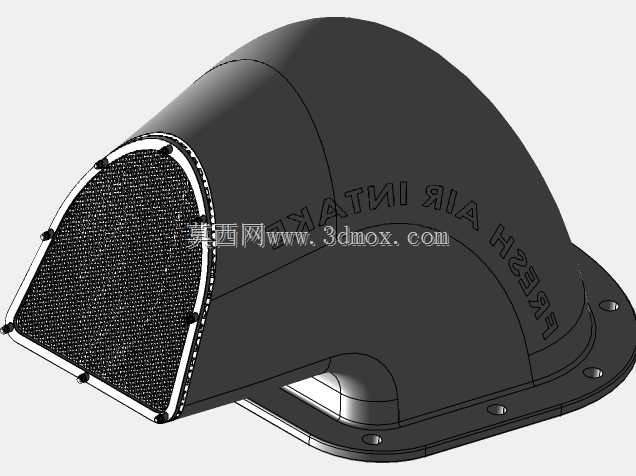

　　相比方形或者圆形冲孔网，同开孔率下六边形网孔的结构强度更高，抗异物冲击的能力更好，而且气流穿过网孔时的分流更均匀，不会出现局部流速过高的问题；网板通过周向均匀分布的紧固件固定在进气道前端的法兰翻边上，翻边做了内凹的沉台设计，网板安装后表面和进气道前端面齐平，不会突出形成额外的风阻，日常维护时只需要拆卸周向的紧固件就能取下网板清理堵塞的杂物，不需要拆解整个进气道主体。底部的安装基座采用整体式法兰盘结构，法兰面上均匀布置了多个安装通孔，孔位做了锪平处理，安装时可以配合密封垫片通过螺栓固定在设备舱的外壁上，法兰盘和上方弯型流道的衔接处做了大圆角过渡，既可以降低结构应力集中，也能引导气流平顺进入下游管路。整个进气道的外形轮廓做了流线型修型，

　　外露在设备外部的曲面没有尖锐棱角，在高速移动的使用场景下能有效降低迎风阻力，同时曲面的拔模角度符合常规注塑或者金属铸造成型的工艺要求，不需要额外做复杂的侧抽芯结构就能完成毛坯成型，后续只需要对安装法兰面、网板安装沉台做少量机加工就能满足装配精度要求。从安装边界来看，这类进气道的整体高度控制在适配常规设备舱壁厚度的范围内，法兰盘的外轮廓尺寸比弯型流道的截面宽出足够的密封压紧宽度，安装时不需要在设备舱壁上开过大的开孔，只需要按照法兰孔位配打安装孔、开出对应尺寸的通风口就能完成装配，对安装面的平面度要求不高，配合橡胶密封垫就能满足户外使用的防雨防尘要求。在实际选型适配时，需要根据后端设备的进气需求量匹配对应通流面积的型号，

　　网孔的尺寸可以根据使用场景的异物大小做调整，比如沙尘较大的区域可以更换更小网孔的网板，配合后端的纸质滤芯使用，高湿度区域可以在网板内侧增加疏水导流槽，避免雨水顺着进气道流入下游设备。整个结构的壁厚设计均匀，没有出现局部过厚导致的成型缩痕问题，不同部位的壁厚差控制在合理范围内，无论是采用铝合金铸造还是工程塑料注塑生产，都能保证成型后的尺寸稳定性，长期在户外高低温环境下使用不会出现明显的形变，保证网板和进气道主体的配合间隙均匀，不会出现异响或者密封失效的问题。
