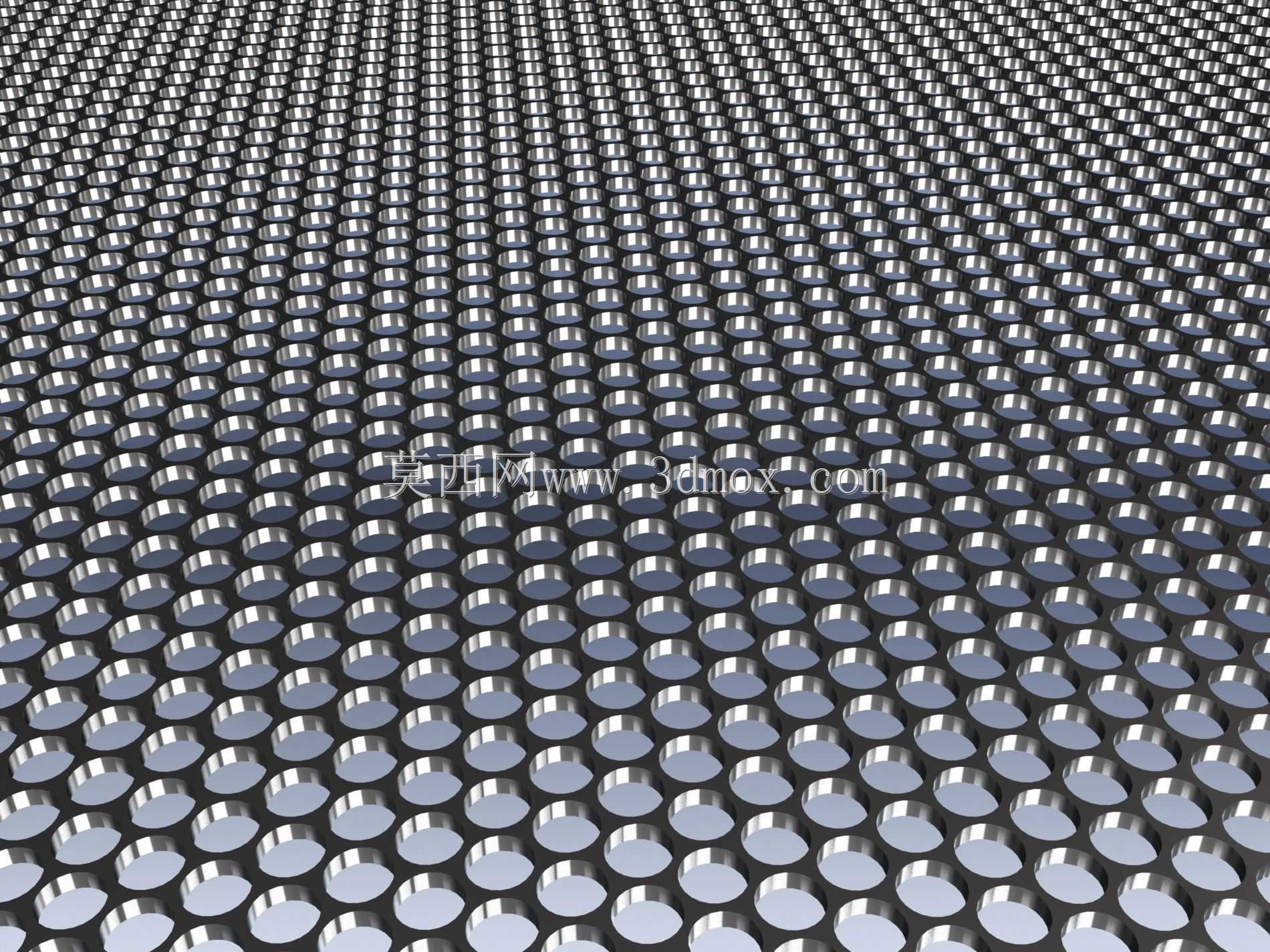

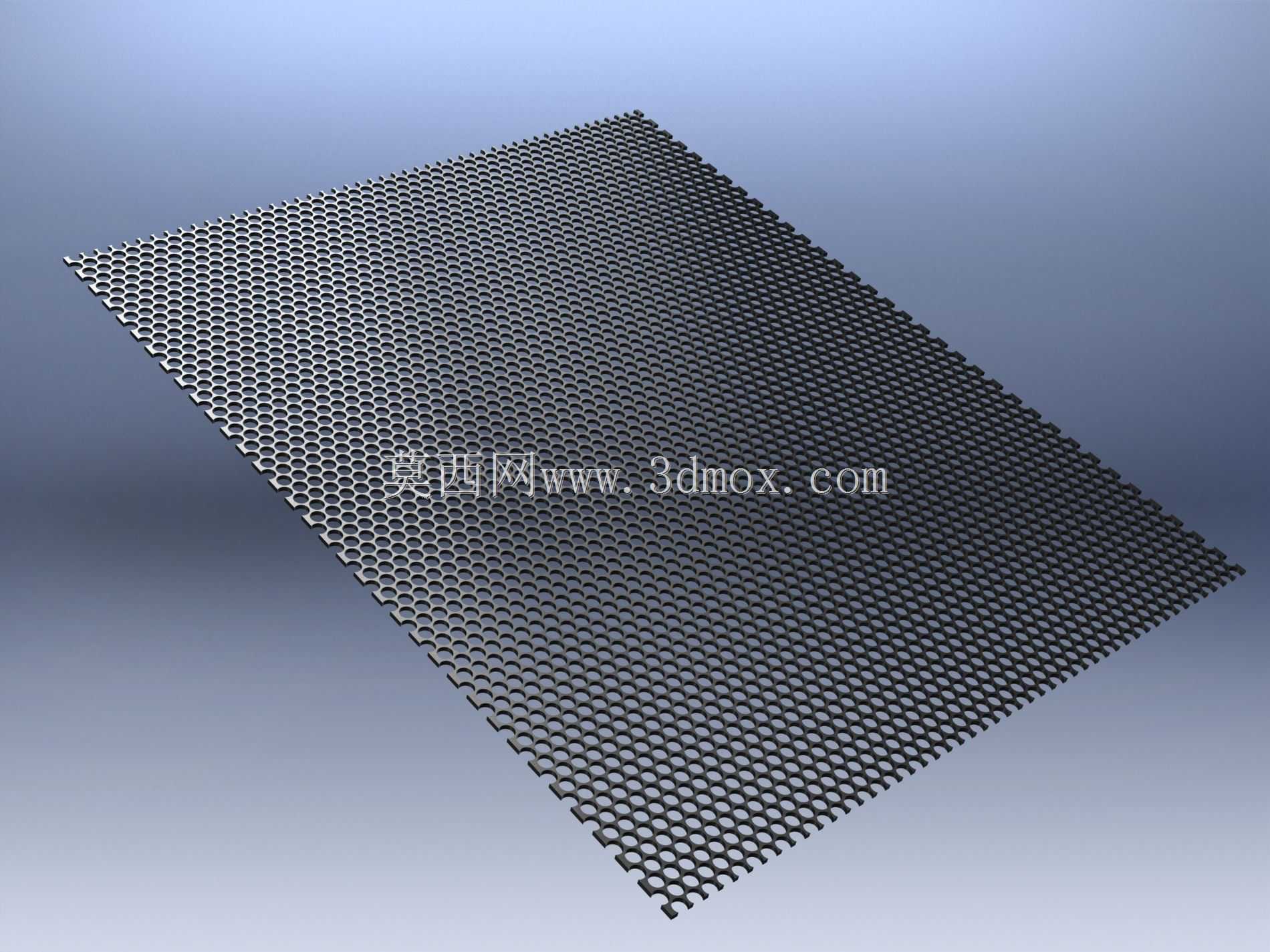

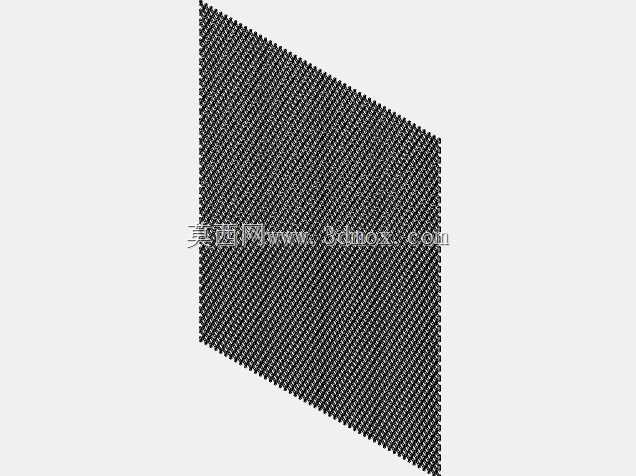

带规则阵列通孔的金属薄板材结构

　　这类带规则阵列通孔的金属薄板，在工业现场的应用场景覆盖范围极广，从筛分设备的筛面、通风系统的整流孔板、隔音降噪结构的阻尼层，到设备防护的通风罩、物料输送的透气托板，甚至是化工领域的流体分布板，都能见到这类结构的身影。很多刚入行的结构设计人员容易把这类穿孔板的设计想的过于简单，觉得就是在平板上阵列一堆孔而已，实际落地的时候才会发现，孔的排布方式、孔间距与板厚的比例、开孔率的控制，每一项参数都会直接影响构件的实际使用性能。

　　先说设计思路的核心逻辑，做这类穿孔板结构的时候，首先要锚定的是实际使用工况的核心需求：如果是用于物料筛分，那孔径的尺寸公差、孔边的毛刺方向、孔的排布角度都会直接影响筛分效率，甚至要考虑物料卡孔的概率，这时候孔间距的设计就不能只按均匀阵列来做，要结合筛分物料的粒径分布调整相邻孔的中心距，避免物料在孔位处架桥堵塞；如果是用于通风整流，那开孔率的计算就要匹配风道的设计风速，孔的排布要尽量避免出现局部无孔的加强区域带来的风阻突变，必要的时候还要在板的边缘预留安装边，安装边上不做冲孔，保证螺栓连接的压紧面有足够的接触面积，不会因为压在孔位上出现密封不严或者连接松动的问题。

　　这次的结构包含两种孔径的穿孔形式，3毫米孔径与10毫米孔径的孔组，在同一块薄板上做分区排布的时候，要特别注意不同孔区交界位置的应力集中问题。很多设计人员在做不同孔径阵列衔接的时候，直接让两个阵列的边界生硬拼接，很容易在交界位置出现孔距过小、板料连接筋过窄的问题，后续不管是做钣金折弯还是受载使用，这个位置都会最先出现变形甚至开裂。正确的处理方式是在两种孔区的交界位置做1-2排过渡孔，或者预留10-15毫米宽度的无孔加强带，分散应力传递的路径。

　　再说到外形尺寸与安装边界的控制，这类穿孔薄板的板厚选择通常和孔的尺寸直接挂钩，3毫米孔径的穿孔区域，板厚一般不会超过2毫米，否则冲孔的时候冲头的受力工况太差，很容易出现断冲头的问题，孔的断面质量也没法保证，会出现斜度太大、毛刺超标的情况；10毫米孔径的区域，板厚可以适当放宽，但也要控制孔间距不小于板厚的1.2倍，否则冲孔过程中板料的拉扯变形会让整个板面出现翘曲，后续校平的成本会大幅升高。安装边界的设计上，通常会在板的四周预留20-30毫米宽度的无孔法兰边，法兰边上根据安装需求加工安装孔，安装孔的位置要避开冲孔区域的应力影响范围，距离最近的穿孔边缘至少保留3倍板厚的距离，避免安装压紧的时候板料从孔位处撕裂。

　　从实际使用的功能特性来看，规则阵列的穿孔结构相比不规则打孔的板材，力学性能更均匀，不管是承受均布载荷还是流体的冲刷作用力，各个位置的变形量都能保持一致，不会出现局部受力过大的问题。比如用在设备防护通风罩上的时候，均匀的孔位既能保证足够的通风面积，带走设备运行产生的热量，又能阻挡大尺寸的异物进入设备内部，同时规则的阵列外观也更符合工业设备的外观设计要求，不会显得杂乱。如果是用在隔音降噪的结构中，穿孔板背后贴附吸音棉的时候，孔的大小和开孔率直接决定了吸音的频率范围，3毫米的小孔径更适合吸收中高频的噪音，10毫米的孔径搭配不同厚度的空腔，可以覆盖更宽的噪音频段，两种孔径组合使用的时候，可以针对设备产生的不同频率噪音做针对性的匹配，比单一孔径的穿孔板降噪效果更好。

　　还有一个很多人容易忽略的细节，就是穿孔板的孔边处理，如果是用于物料输送或者人员容易接触到的位置，冲孔后的毛刺必须做打磨或者钝化处理，否则不仅容易划伤输送的物料、刮坏操作人员的防护手套，长期使用过程中毛刺脱落还会混入物料或者进入设备内部，造成不必要的设备故障。如果是用于流体接触的场景，比如化工领域的分布板，孔边还要做倒圆角处理，减少流体在孔位处的湍流阻力，避免长期冲刷造成的孔边磨损失效。

　　建模的时候也要注意，这类大阵列的穿孔结构，如果直接用实体切除做全细节建模，很容易出现文件过大、特征运算卡顿的问题，实际工程建模中，对于非关键受力分析的场景，可以用纹理映射或者简化阵列的方式处理，但如果是要做有限元受力分析、或者直接对接加工生产，就必须保证孔位的尺寸、位置完全准确，特别是安装边的尺寸、孔位的边距，必须和实际加工的要求完全一致，不能出现阵列累积误差导致安装孔错位的问题。不同孔径区域的分界位置，要在建模的时候就做好加强结构的设计，不要等到加工的时候才发现结构强度不足，临时修改就会耽误整个项目的进度。
