带双耳安装座锈蚀效果筒式法兰接头

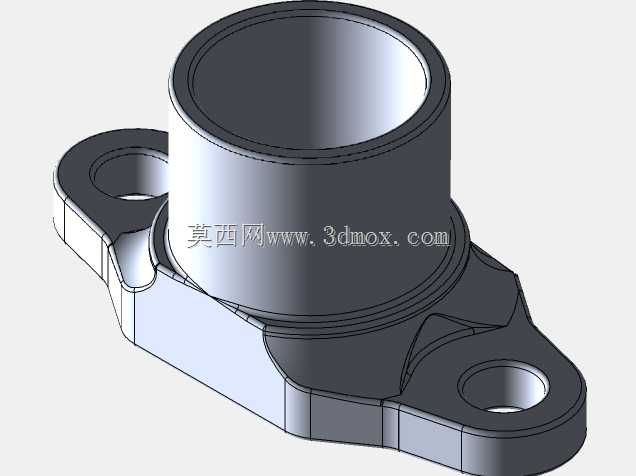

　　这类带双耳安装结构的筒式接头，在低压流体输送管路、小型设备润滑回路、老旧设备维修替换场景中十分常见，区别于标准圆形法兰的多螺栓紧固形式，双耳式的设计专门针对安装空间局促、螺栓排布受限的工况，仅需两颗固定螺栓即可完成锁紧，在农业机械的液压支路、小型空压机的气路连接、老旧机床的冷却管路改造场景中，这类结构的零件替换需求一直存在。从结构设计逻辑来看，主体的筒身部分承担流体导通的核心功能，内壁的粗糙度控制需要匹配输送介质的特性，若用于润滑脂输送则内壁可保留适当粗糙度以留存油膜，若用于清水或压缩空气输送则需要做内壁光滑处理减少流阻；筒身根部的过渡圆角是应力集中防控的关键设计点，在管路存在小幅振动的工况下，直角过渡的根部很容易出现疲劳裂纹，

　　因此建模时需要根据筒身壁厚匹配1.5-3mm的过渡圆角，同时在筒身与安装法兰面的衔接处做一圈凸起的加强筋结构，既可以提升整体刚性，也能在安装时为密封垫片提供定位边界，避免垫片受压移位导致的泄漏问题。双耳安装座的两个安装孔采用对称排布设计，孔位的中心距需要严格匹配安装基座的螺纹孔位置，孔边同样做倒角处理，一方面去除机加工产生的毛刺，另一方面也能在螺栓穿入时起到导向作用，降低现场安装的对位难度；安装座的底面设计为完整的平面，平面度公差需要控制在0.1mm以内，保证与安装基座贴合时没有缝隙，避免密封失效。从安装边界来看，这类零件的轴向安装空间只需要预留筒身高度加螺栓头部的厚度即可，径向空间则覆盖两个耳片的最大外轮廓，

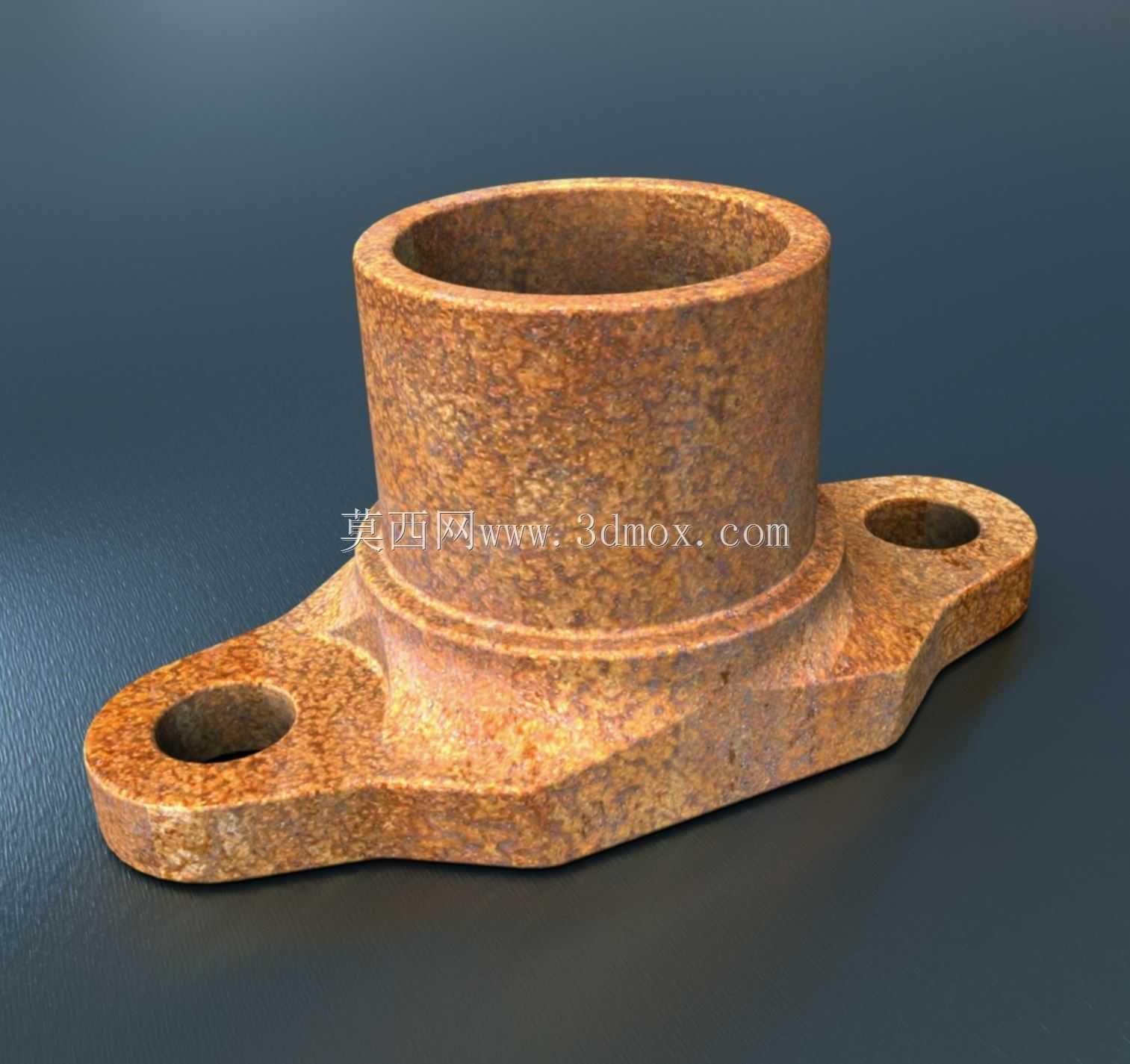

　　相比四螺栓标准法兰能节省近40%的径向安装空间，非常适合在设备内部管路排布密集的区域使用。建模过程中，锈蚀效果的还原需要贴合实际金属氧化的规律，并非简单的颜色覆盖，而是要在筒身的棱角位置、安装座的边缘位置保留轻微的金属底色，模拟日常使用中摩擦导致的锈层脱落，在筒身下部、安装座与基座贴合的缝隙位置做更深的锈色堆积，还原积水积灰导致的锈蚀加重特征，这种写实的表面效果不仅可以用于设备维修培训的演示素材，也能为老旧设备数字化复原的场景提供真实的零件素材。在实际选型替换时，需要重点核对筒身的内径尺寸与对接管路的外径匹配度，两个安装孔的中心距与基座孔位的一致性，同时筒身的壁厚需要满足管路的工作压力要求，避免承压不足出现开裂泄漏；

　　如果用于存在振动的工况，还可以在安装座与基座之间增加薄橡胶垫片，既可以提升密封效果，也能缓冲振动传递，降低接头根部的疲劳应力。这类零件的结构看似简单，但细节处的设计直接影响实际使用的可靠性，比如筒身端口的倒角设计，不仅能去除端口的毛刺，也能在对接管路时起到导向作用，减少安装时对密封件的刮损；安装孔的沉台设计如果有需要，可以根据螺栓的头部尺寸做对应沉孔，让螺栓安装后头部不突出耳片表面，避免与周边其他零件产生干涉。
