多片式湿式离合器摩擦副组件结构设计

　　这套摩擦片组件是多片式湿式离合器的核心摩擦传力部件，主要匹配手动挡乘用车、重型商用车、工程机械液力传动箱以及部分工业重载传动设备的动力切换场景，在动力传递路径中承担着扭矩传递、动力切断、过载缓冲的核心作用，其性能直接决定整套传动系统的换挡平顺性、扭矩容量与服役寿命。

　　从实际工况适配角度出发，这类摩擦片普遍工作在密闭油浴环境中，对偶钢片与摩擦衬片交替叠装在离合器输入毂与输出轴的花键槽内，接合状态下依靠轴向压紧力让摩擦面间产生足够摩擦力矩，将输入端动力完整传递至输出端；分离状态下摩擦片间保持均匀间隙，彻底切断动力传输路径，避免带排扭矩带来的功率损耗与异常磨损。在工程车辆、重型载货汽车的传动系统中，这类多片结构相比单片干式离合器，能在有限径向空间内实现更大扭矩传递容量，同时油液循环可持续带走摩擦产生的热量，避免长时间滑磨工况下出现摩擦材料烧蚀、翘曲变形的失效问题。

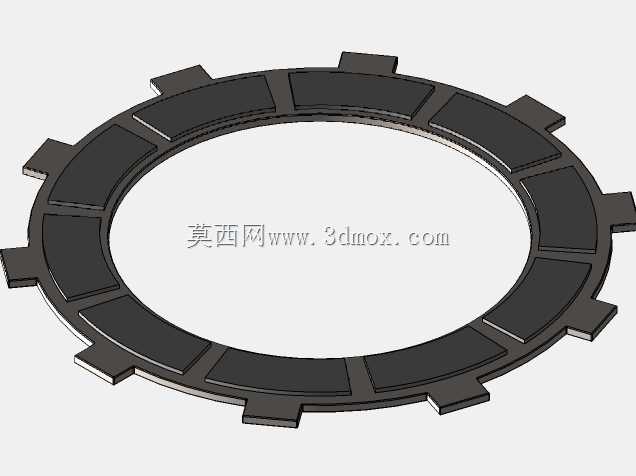

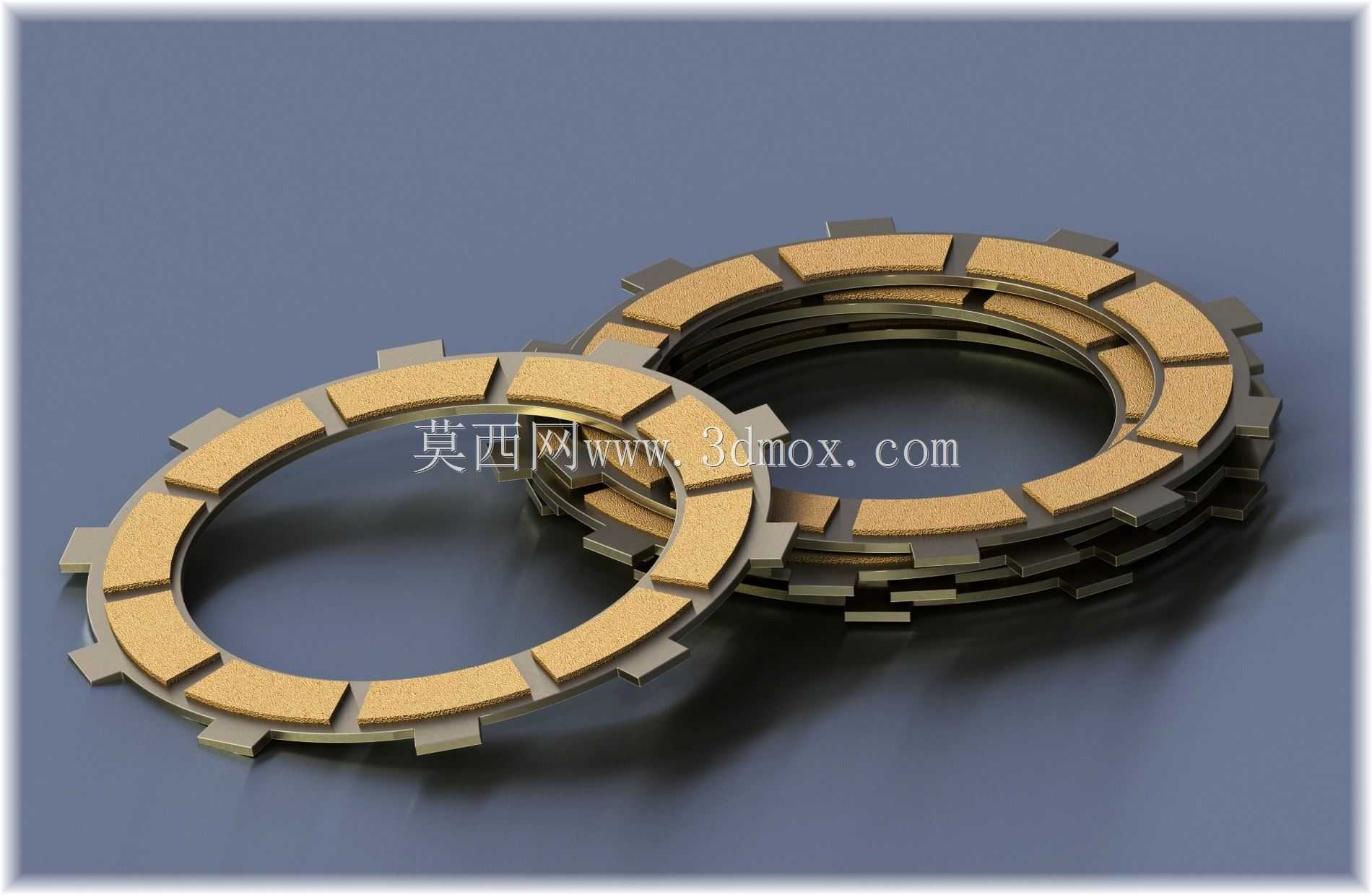

　　结构设计层面，摩擦片采用环形分体式衬片布局，基片为高强度合金钢板冲压成型，外圆周均匀分布的外齿与离合器输入毂的内花键槽配合，可沿轴向自由滑动同时传递周向扭矩；摩擦衬片采用扇形分段式结构，通过高温粘接工艺固定在基片两侧表面，分段间隙设计可让冷却油液在摩擦面间形成稳定流动通道，快速带走滑磨过程产生的热量，同时避免整面衬片因热胀冷缩出现的鼓包、脱落问题。衬片材质选用粉末冶金摩擦材料，兼顾高摩擦系数稳定性与良好的耐磨性能，在油液环境下可保持稳定的动、静摩擦系数差值，减少离合器接合过程中的冲击抖动。

　　安装边界与尺寸适配方面，这类摩擦片的内外径尺寸需严格匹配离合器毂的安装空间，外齿的齿形公差、齿侧间隙需控制在合理范围，既要保证滑动顺畅无卡滞，又要避免齿侧间隙过大带来的传动冲击；摩擦片的总厚度、衬片厚度公差直接影响离合器分离间隙与压紧行程，设计时需结合离合器活塞的行程参数、回位弹簧的预紧力做匹配计算，保证分离状态下各片间间隙均匀，接合状态下压紧力分布一致。基片的平面度、端面跳动公差需严格控制，避免高速旋转时出现偏磨、抖动问题，摩擦衬片的表面加工有均匀的螺旋油槽，可在接合初期让油液快速排出，缩短滑磨时间，同时在持续滑磨阶段形成稳定油膜，降低摩擦面的磨损速率。

　　在实际选型匹配过程中，摩擦片的总接触面积需根据系统最大传递扭矩、摩擦系数、安全系数做反向计算，单片摩擦面的比压不能超过衬片材料的许用比压值，避免长时间大扭矩工况下出现衬片碎裂、过度磨损问题；同时摩擦片的数量需结合径向安装空间做调整，在扭矩需求固定的前提下，增加摩擦片数量可降低单片比压，延长使用寿命，但会相应增加离合器的轴向尺寸与活塞压紧力需求，设计时需在空间、成本、性能三者间做平衡。此外，摩擦片的花键配合长度需满足扭矩传递的强度要求，齿面需做硬化处理，避免频繁滑动换挡过程中出现齿面磨损、打齿失效，基片材料需具备良好的导热性与结构强度，在反复受热、冷却的循环工况下保持尺寸稳定性，避免出现翘曲变形导致分离不彻底、带排扭矩过大的问题。
