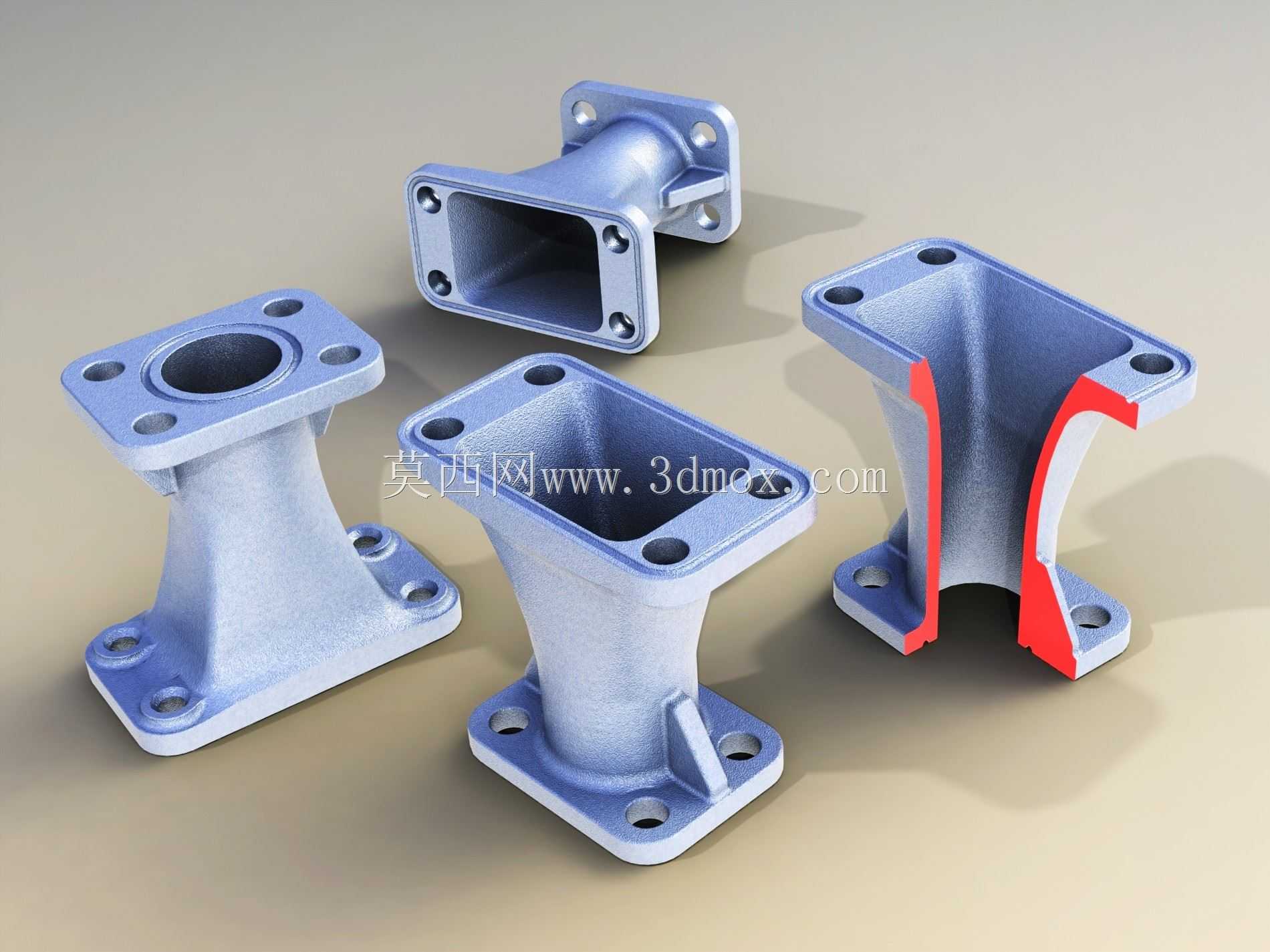

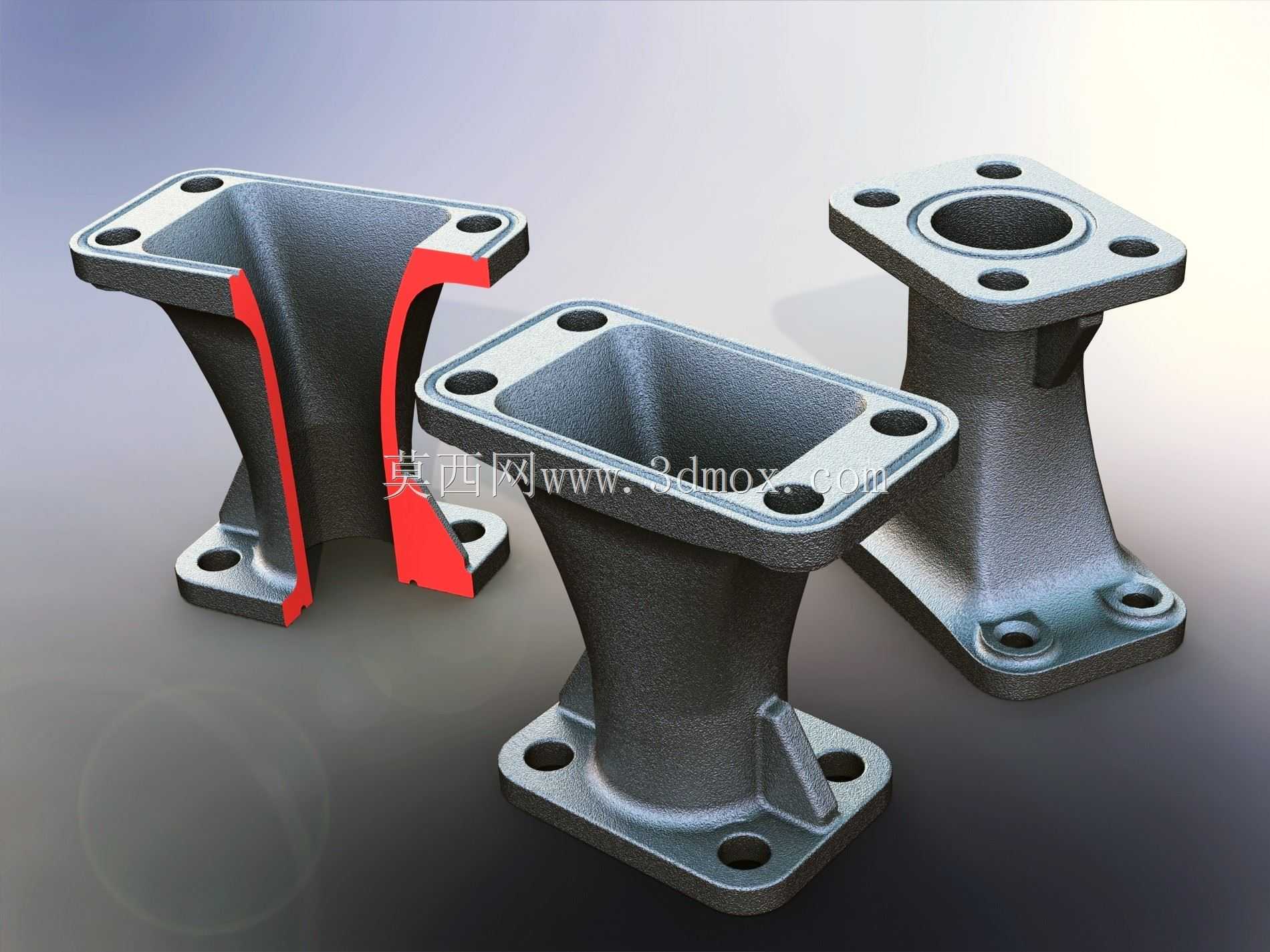

带放样导流结构的进气歧管剖视结构

　　做进排气系统结构设计快十二年，经手的歧管类零件少说有三四十款，看到这个带剖视展示的进气歧管结构，第一反应是设计阶段就把流场顺滑性放在了优先级最靠前的位置。这类歧管最常见的应用场景，是小排量单缸通用动力机械、小型发电机组或者非道路作业的小型工程机械进气端，负责把节气门过来的新鲜空气均匀导向气缸进气口，整个流道的顺滑程度直接影响充气效率，差个百分之几的流阻，满负荷工况下的功率输出就能差出一个档位。

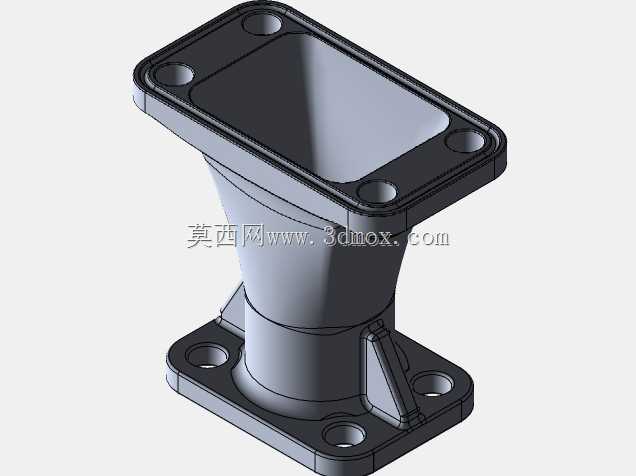

　　先看安装边界，上下两端都是带安装孔的法兰结构，上端是圆形对接面，用来和节气门体或者进气谐振腔的出口对接，四个安装孔沿圆周方向均布，孔位的位置度公差一般要控制在0.1mm以内，避免安装后密封面压合不均出现漏气；下端是近似方形的安装法兰，和气缸盖的进气侧对接，四个安装孔分布在法兰的四个角，法兰面的平面度要求不低于0.05mm，装配时配合密封垫才能保证负压工况下不会渗入额外空气导致空燃比失准。整个零件的高度方向尺寸大概在120mm到150mm区间，法兰外廓尺寸控制在100mm见方以内，不会在紧凑的动力舱里占用过多布置空间，周边预留的间隙足够走燃油管、控制线束，不会和周边的缸盖螺栓、气门室盖棱边出现运动干涉。

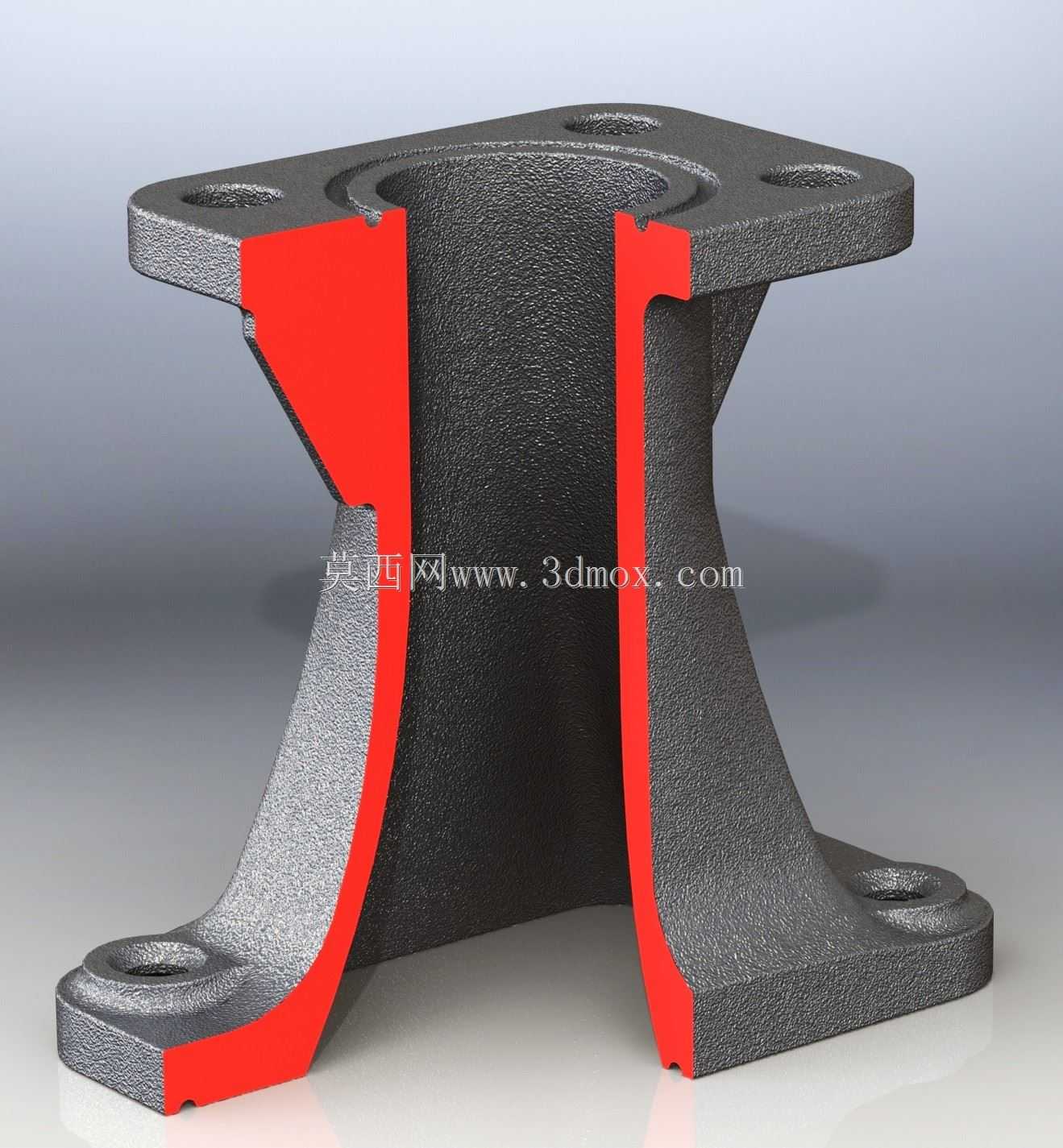

　　再看核心的流道设计，这个剖视结构特意把内部流道的型面切开展示，能很清楚看到从上端圆形入口到下端方形出口的过渡段，用的是带引导曲线的放样凸台生成方式，不是简单的直纹面扫掠。早年做同类零件的时候试过用直纹面直接过渡，流道靠近侧壁的位置会出现局部的涡流死区，高转速工况下气流在死区里打转，实际进气流量比仿真值低8%左右，后来改成带引导线的放样结构，沿着气流的走向控制每一个截面的过渡曲率，整个流道的壁面没有突兀的折角，红色标注的切割面刚好能看到壁厚的均匀性，整个流道段的壁厚基本保持在4mm到5mm之间，不管是用铸铝重力铸造还是用改性尼龙注塑，都不会出现局部壁厚不均导致的缩孔、翘曲问题。

　　设计这类零件的时候，最先要锁定的是两端接口的安装硬点，也就是法兰的孔位、密封面的尺寸、接口的通径，这些参数都是和上游节气门、下游气缸盖匹配死的，不能随意调整。硬点锁定之后，先做几个关键截面的草绘：入口处的圆形截面要和节气门的通径完全一致，不能出现台阶导致气流突扩或者突缩；出口处的方形截面要和气缸盖的进气道入口形状匹配，保证气流进入缸盖的时候不会出现截面突变；中间每隔20mm取一个过渡截面，每个截面的面积变化率控制在5%以内，避免流道截面突变带来的流阻上升。引导线的绘制要顺着气流的自然走向，不能为了避让周边零件硬掰出急弯，这个结构里的流道弯曲半径大概是流道通径的1.5倍，是兼顾布置空间和流阻的最优值，弯曲半径再小的话，流道外侧的气流会出现分离，流阻会陡增。

　　实际生产的时候，这类铸件的模具分型面要选在流道的中心面上，也就是这次剖视的切割位置，这样砂芯或者模具型腔的加工难度最低，拔模斜度控制在1度左右就可以顺利脱模，不会拉伤壁面。流道的内表面粗糙度要求控制在Ra6.3以内，太粗糙的壁面会增加气流的沿程阻力，没必要追求过高的抛光等级，毕竟进气气流本身是带脉动的，适度的粗糙度反而能在低转速下形成微湍流，提升油气混合的均匀性。安装法兰的密封面需要单独做精加工，铣平之后再做一次平面度检测，保证和对接零件的贴合度。

　　做结构校核的时候，除了常规的强度校核，还要做流场仿真，看整个流道的速度分布是不是均匀，有没有局部的高速区或者低速涡流区，这个结构的放样过渡方式，能让出口处的气流速度不均匀度控制在10%以内，各个位置的进气量偏差很小，不会出现气缸各缸（如果是多缸结构延伸设计的话）充气效率差异大的问题。另外还要考虑负压工况下的结构刚度，歧管在节气门全开大负荷工况下，内部的负压能到几十千帕，如果壁面刚度不够，会出现壁面被吸瘪的情况，这个结构的两个支撑筋顺着流道的外侧布置，刚好把上下法兰连接起来，既不会突入流道干扰气流，又能大幅提升整个零件的结构刚度，壁厚不用做的太厚就能满足刚度要求，能把零件重量控制在合理范围。

　　很多新手做这类歧管设计的时候，容易只看外形好不好看，忽略流道的顺滑过渡，要么是截面变化率太大，要么是弯曲半径太小，最后做出来的样件装机之后功率上不去，还找不出问题在哪。这个结构的设计思路很务实，没有花里胡哨的造型，所有的型面变化都是围绕降低流阻、提升充气效率来的，安装法兰的孔位设计也考虑了通用的安装兼容性，不管是做新机型的进气系统开发，还是做现有设备的备件替换，这个结构的参考价值都很高，建模的时候把引导线的参数调整好，就能快速衍生出不同通径、不同安装高度的系列化零件，大幅缩短设计周期。
