电弧炉用便携式温度检测控制装置

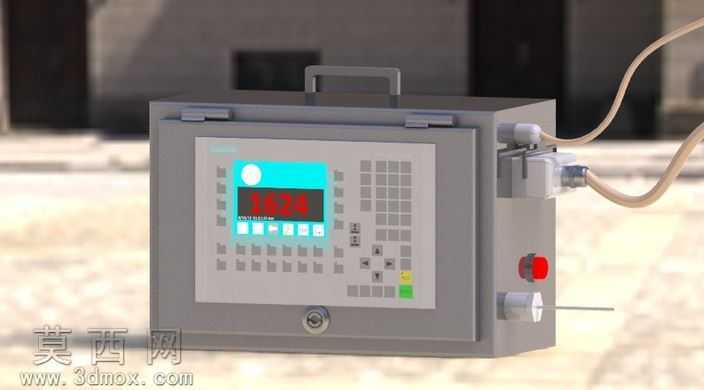

本作品为电弧炉配套使用的温度检测控制装置三维模型，建模阶段采用自顶向下的设计思路，先完成整体箱体的框架布局，再逐一拆分内部安装位、外部接口与操作面板的独立结构，确保各部件装配间隙符合工业设备的防护设计要求。模型还原了便携式箱体的完整结构：顶部设置一体化提手，方便现场作业时的移动转运；箱体正面采用带锁扣的可开启防护门，门体上集成了数显测温屏、矩阵式功能按键、状态指示灯与操作旋钮，数显区域做了发光显示的渲染效果，还原设备运行时的温度数值显示状态；箱体侧面预留了线缆穿装的防水接头，外接测温传感线缆的走线结构完全还原，同时侧面设置了急停按钮与调节旋钮，符合工业现场的操作安全规范。材质渲染上，箱体主体采用哑光金属喷塑材质，还原工业电控箱的磨砂质感，操作面板采用浅灰色工程塑料材质，按键区分不同功能做了色彩区分，红色急停按钮、绿色状态指示灯、黄色功能标识的色彩搭配符合工业设备的视觉识别规范，线缆部分采用半透明橡胶材质，还原外接传感线的柔韧质感。结构设计上充分考虑了现场使用的实用性，箱体边角做了圆弧过渡处理，避免转运过程中的磕碰损伤，门锁采用通用工业柜锁结构，方便后期内部元件的检修维护，所有外部接口都做了防水防尘的结构设计，适配电弧炉作业现场的多尘高温环境。建模过程中对操作面板的按键布局做了人机工程优化，常用操作按键布置在面板拇指易触碰的区域，数显屏设置在面板视觉中心位置，方便操作人员快速读取温度数值，整体模型的装配关系完整，可直接用于工业温控设备的结构演示、作业培训课件制作以及同类型设备的改型设计参考。
