车间重载作业桥式起重设备结构设计

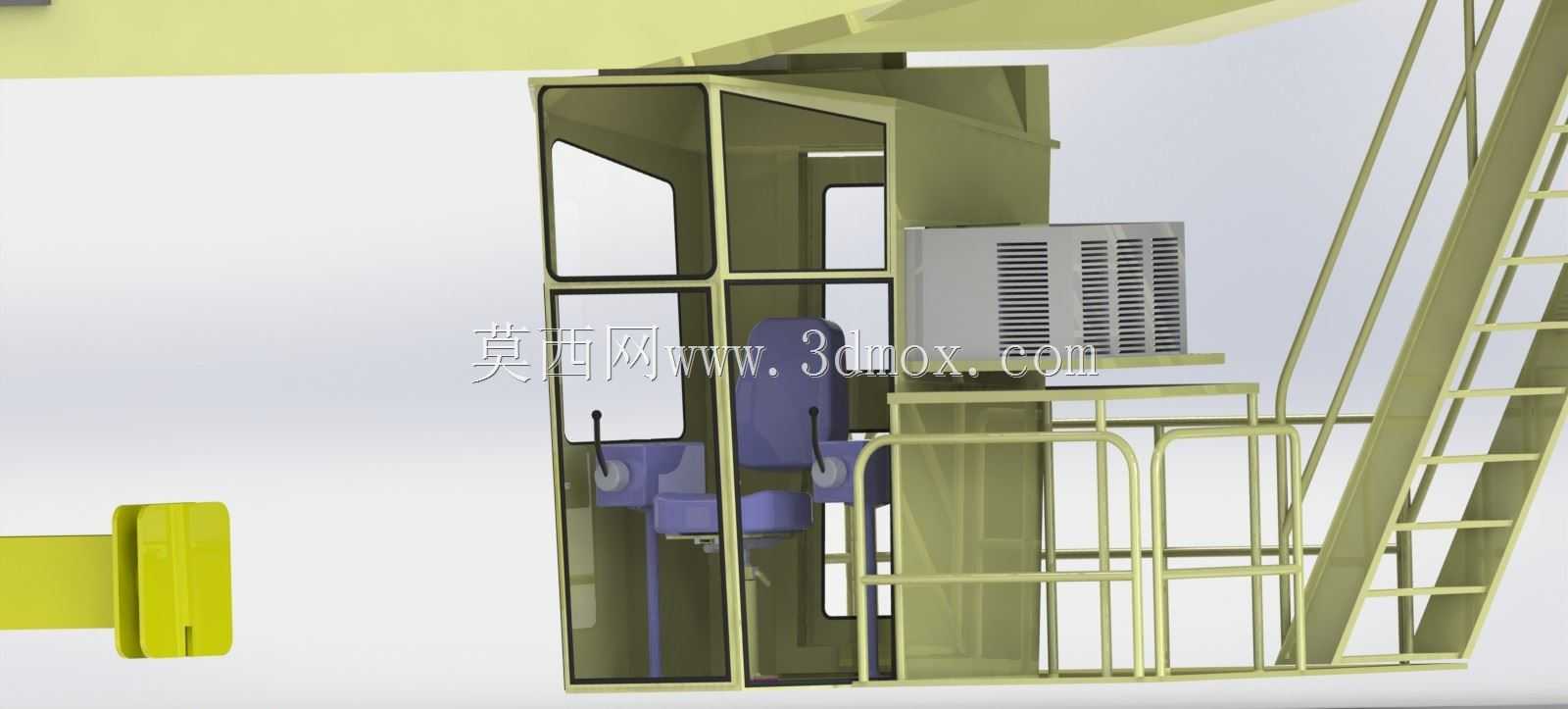

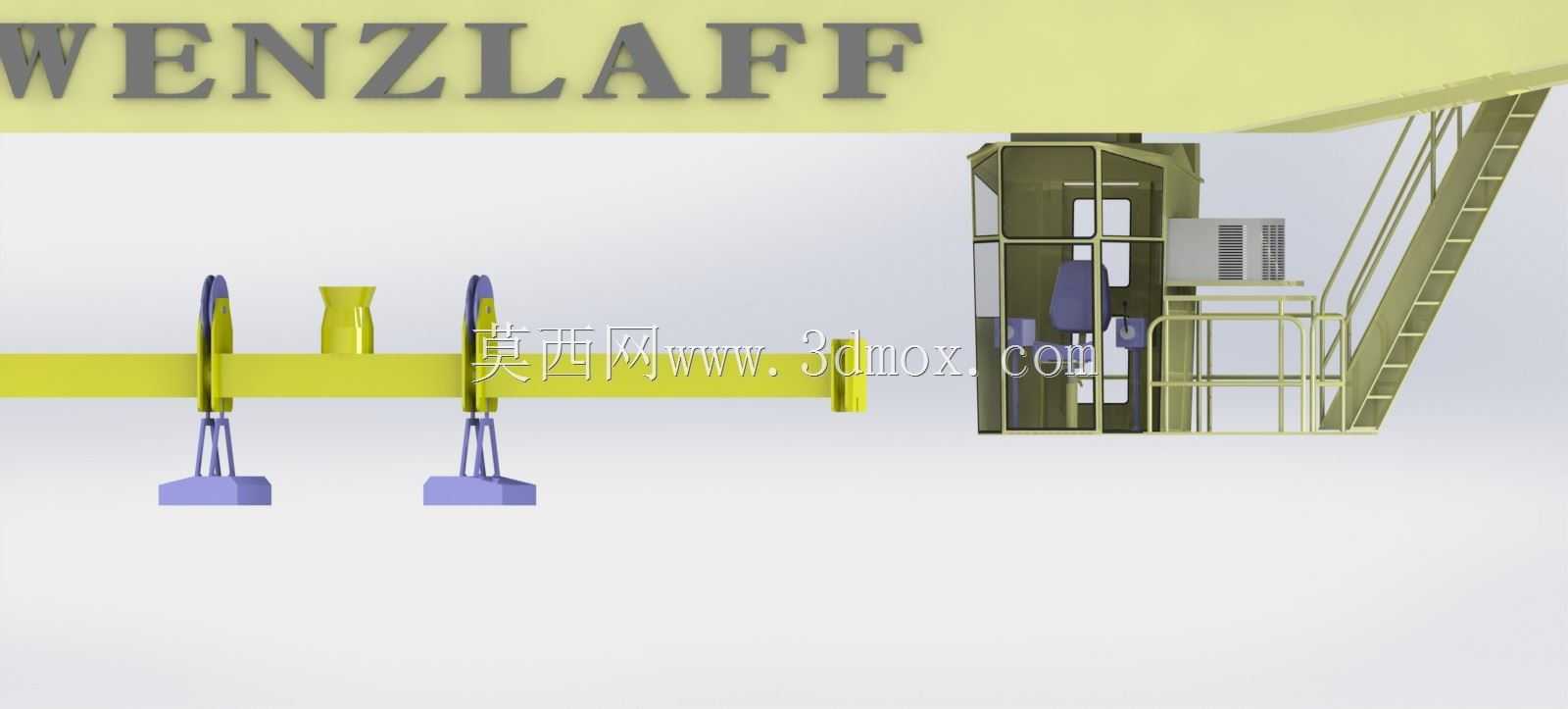

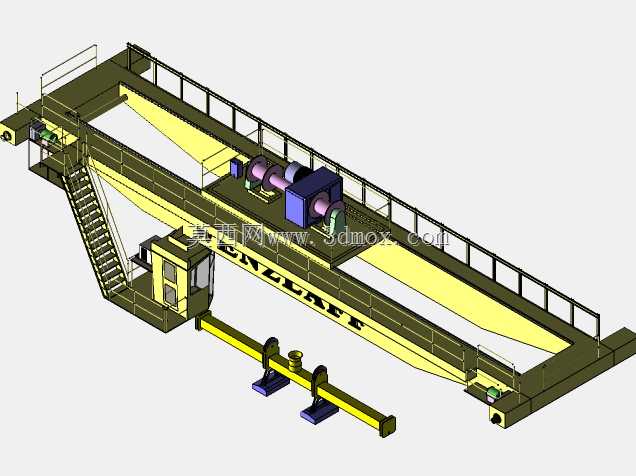

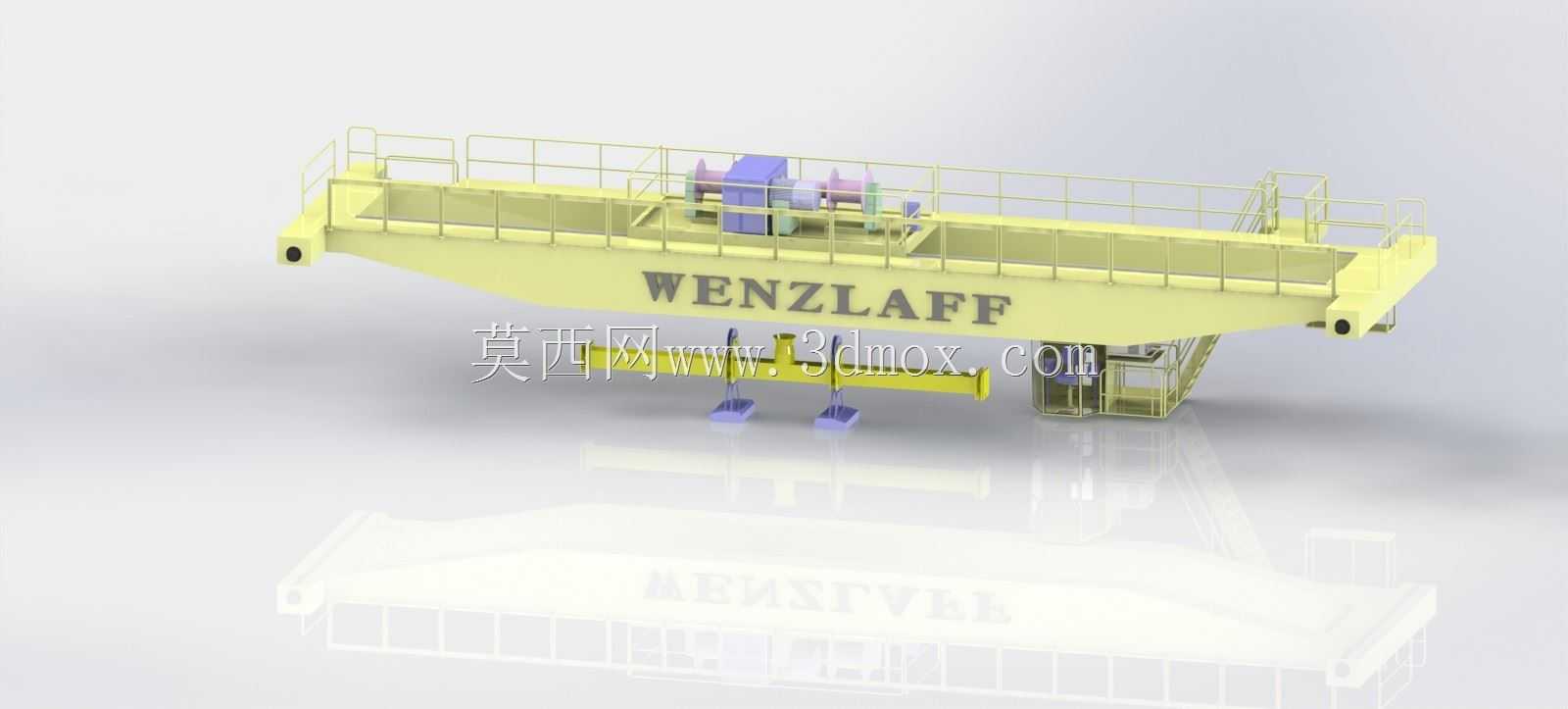

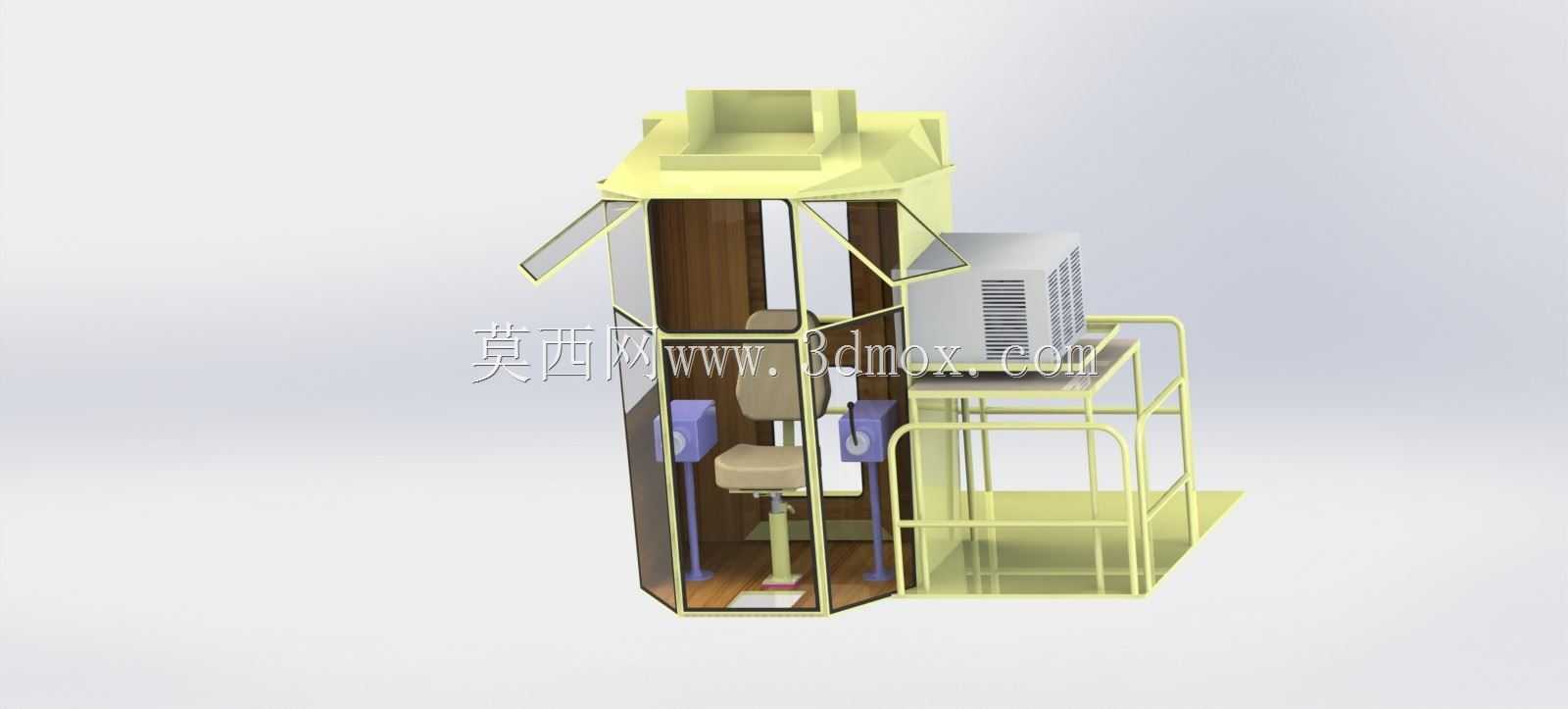

该桥式起重设备主要面向室内生产车间、仓储库区的固定跨距物料转运场景，可覆盖跨距范围内所有作业点位的重物吊运需求，适配机械加工车间工件周转、装配工位重型部件吊装、仓储区域重型货物码放等实际工况，能替代传统人工搬运配合叉车的作业模式，大幅降低大重量工件的转运风险，提升车间内部物流周转效率。设备整体采用典型的桥型架构设计，主梁沿车间两侧立柱铺设的轨道做纵向移动，搭载的起升小车沿主梁翼缘轨道做横向移动，配合起升机构的垂直升降动作，可实现三维空间内的重物精准对位，作业覆盖范围为矩形作业面，无作业死角。设计阶段优先考虑结构受力合理性，主梁采用箱型梁结构形式，根据额定起重量核算腹板与翼缘板的板材厚度，在主梁受拉应力集中的位置做局部加强处理，避免长期重载作业下出现结构形变；端梁与主梁的连接位置采用高强度螺栓组配合定位销的连接形式，既保证连接刚性，也方便后期设备维护时的部件拆解更换。起升机构配套双吊钩组设计，可根据吊运重物的重量、外形尺寸选择对应承载级别的吊钩，吊钩组上方设置滑轮组结构，通过钢丝绳倍率匹配实现起升力的放大，同时降低起升电机的输出扭矩要求，起升过程中设置双重制动结构，分别布置在电机输出端与卷筒轴端，避免单制动失效引发的重物坠落风险。操作室布置在主梁侧端位置，配套爬梯直达操作平台，操作室视野可完整覆盖整个作业跨距，室内设置联动控制台，可分别控制大车行走、小车行走、起升升降三个动作，各动作机构均设置行程限位装置，大车运行到轨道端部、小车运行到主梁端部、吊钩起升到上极限位置时会自动切断动力输出，避免硬碰撞损伤设备结构。设备安装时需提前校核车间立柱的承载能力，轨道铺设时需保证两侧轨道的平行度、水平度误差控制在允许范围内，避免大车运行时出现啃轨现象；设备运行的安全边界需预留足够的安全距离，与车间顶部管线、两侧立柱、地面堆放物料的最小安全距离需符合起重作业安全规范，避免运行过程中发生碰撞干涉。走台板采用防滑花纹钢板铺设，周边设置防护栏杆，方便日常巡检人员对主梁上的电气元件、传动部件进行检查维护，爬梯踏步做防滑处理，扶手高度符合安全作业标准。
