博世力士乐通用万向球抓取夹具结构

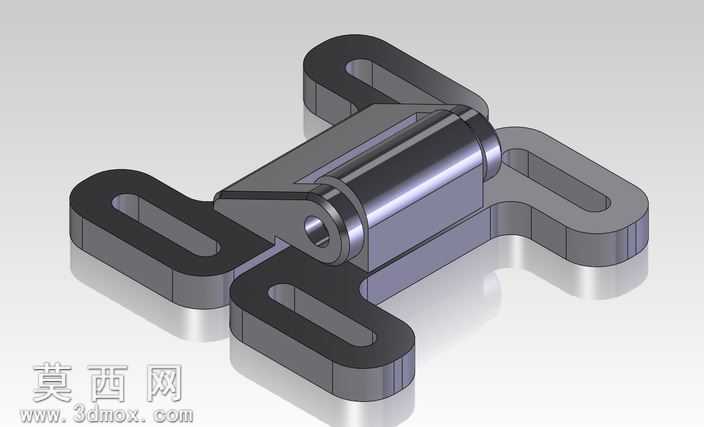

本作品为通用型万向球抓取夹具三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循自顶向下的设计逻辑，先完成整体功能布局的框架搭建，再逐步拆分细化各个组成零件，确保各部件间的装配公差符合机械设计通用标准。渲染阶段采用金属材质为主的材质体系，主体夹持结构件赋予哑光磨砂金属材质，还原工业五金件的真实表面质感，铰接销轴等运动部件赋予亮面镀铬金属材质，通过光影反射效果突出部件的运动属性，安装固定翼部分做了细微的表面纹理处理，模拟实际冲压加工后的板材表面肌理，整体渲染光影柔和，清晰展现各部件的轮廓边界与装配关系。结构设计上，该夹具采用对称式四安装翼布局，每个安装翼预留长条形调节安装孔，可适配不同间距的安装工位，满足多场景的安装固定需求；核心铰接部位采用销轴式回转结构，可实现夹持端的多角度万向调节，适配不同规格球头类工件的抓取作业，夹持接触面做了内凹弧面设计，能够与球形工件表面形成充分贴合，提升抓取过程的稳定性，避免工件脱落；整体结构无冗余设计，各部件受力路径清晰，铰接部位预留合理的运动间隙，既保证转动灵活性，又避免间隙过大导致的夹持精度偏差。设计思路围绕工业自动化生产线中球头类工件的快速抓取、转运需求展开，兼顾了夹具的通用性与安装适配性，在保证结构强度的前提下尽可能简化零件数量，降低后续加工制造的成本，同时各连接部位采用标准化的紧固件设计，便于后期的维护与易损件更换，可直接应用于气动或液压驱动的自动化抓取工位，适配多类工业自动化作业场景的使用需求。
