低草三聚体长杆作业执行机构三维设计

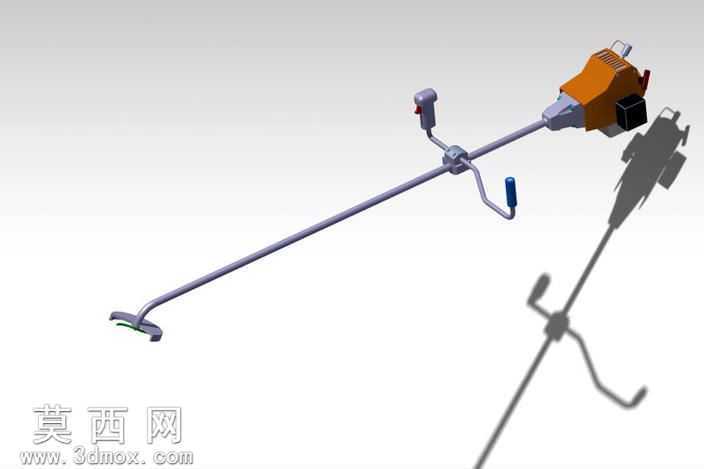

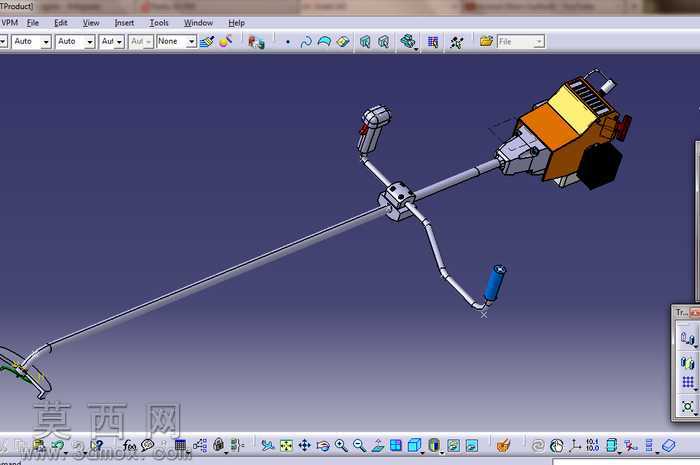

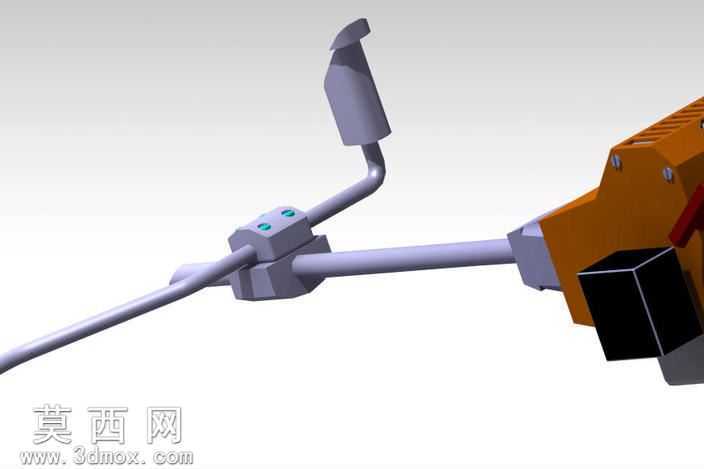

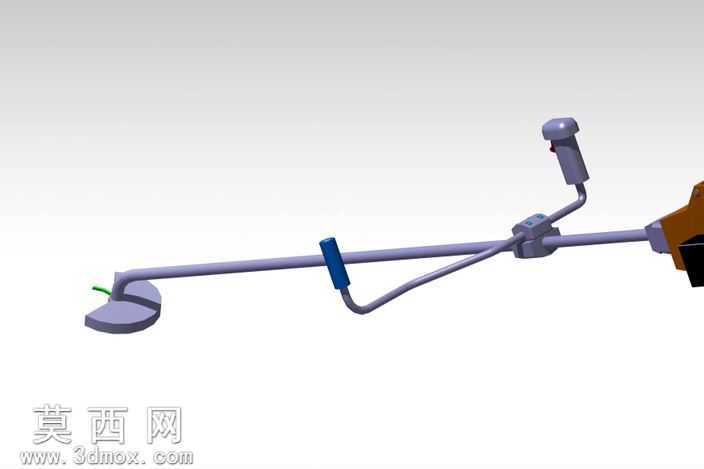

本作品为面向低草作业场景的三聚体长杆执行机构三维模型，采用CATIA软件完成全参数化建模，整体结构围绕长距离作业的功能需求展开设计。建模过程中首先搭建核心长杆主体的骨架基准，以中心连接座为核心节点，分别延伸出主作业端分支、辅助功能分支与末端执行分支，三个分支通过铰接式连接结构与中心座装配，可根据作业需求调整分支的伸展角度与相对位置，适配不同工况下的作业范围要求。材质设置上，长杆主体采用轻质高强度铝合金材质参数，表面做哑光金属质感处理，清晰呈现杆体的圆柱形态与连接部位的加强筋结构；主作业端的动力壳体采用工程塑料与金属材质组合，橙色壳体部分设置防滑纹理与散热格栅结构，黑色端盖部分做耐磨材质参数配置，还原真实作业设备的材质特性；辅助分支的操作手柄采用蓝色防滑橡胶材质，表面设置凹凸握持纹理，提升虚拟装配状态下的真实感。结构设计层面，中心连接座采用十字交叉锁紧结构，内置定位销孔与锁紧螺栓孔位，可实现三个分支的角度固定与快速拆卸，长杆主体分段设置连接法兰，可根据作业距离需求增减杆段长度，末端执行分支设置弹性缓冲结构，可在作业接触低草表面时提供缓冲余量，避免刚性碰撞造成结构损坏。设计思路围绕低草作业的长距离操作、多姿态调整、轻量化便携的核心需求，在保证整体结构强度的前提下尽可能缩减非必要的实体体积，各分支的功能模块独立建模，可单独替换不同功能的执行端头，拓展机构的适用场景，所有装配部位均设置合理的装配间隙与公差配合参数，符合机械加工与装配的实际工艺要求，模型完成后通过软件自带的渲染模块完成场景搭建，以深色操作界面为背景突出机构的整体形态与结构细节，清晰展示各部件的连接关系与功能分区。
