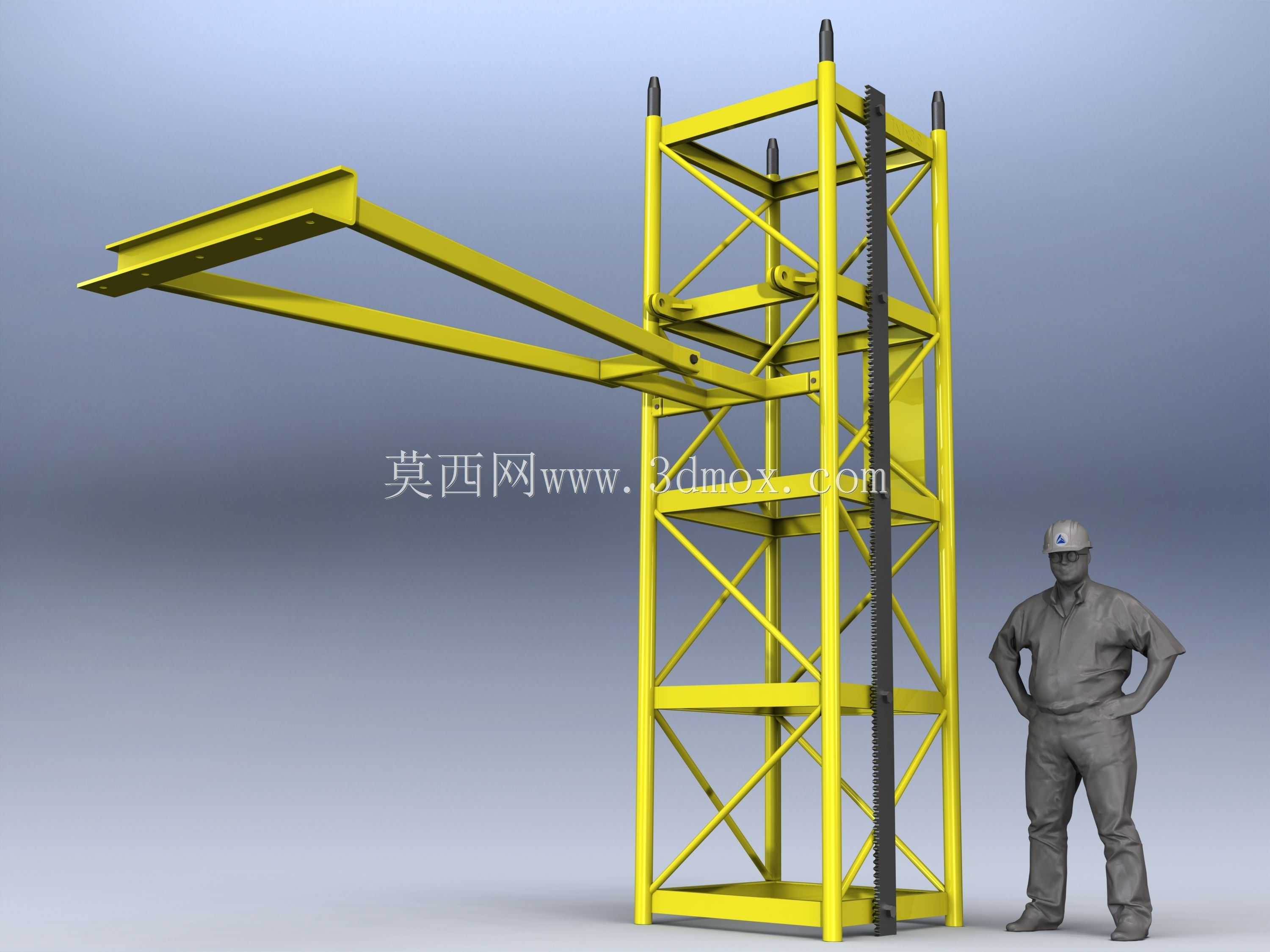

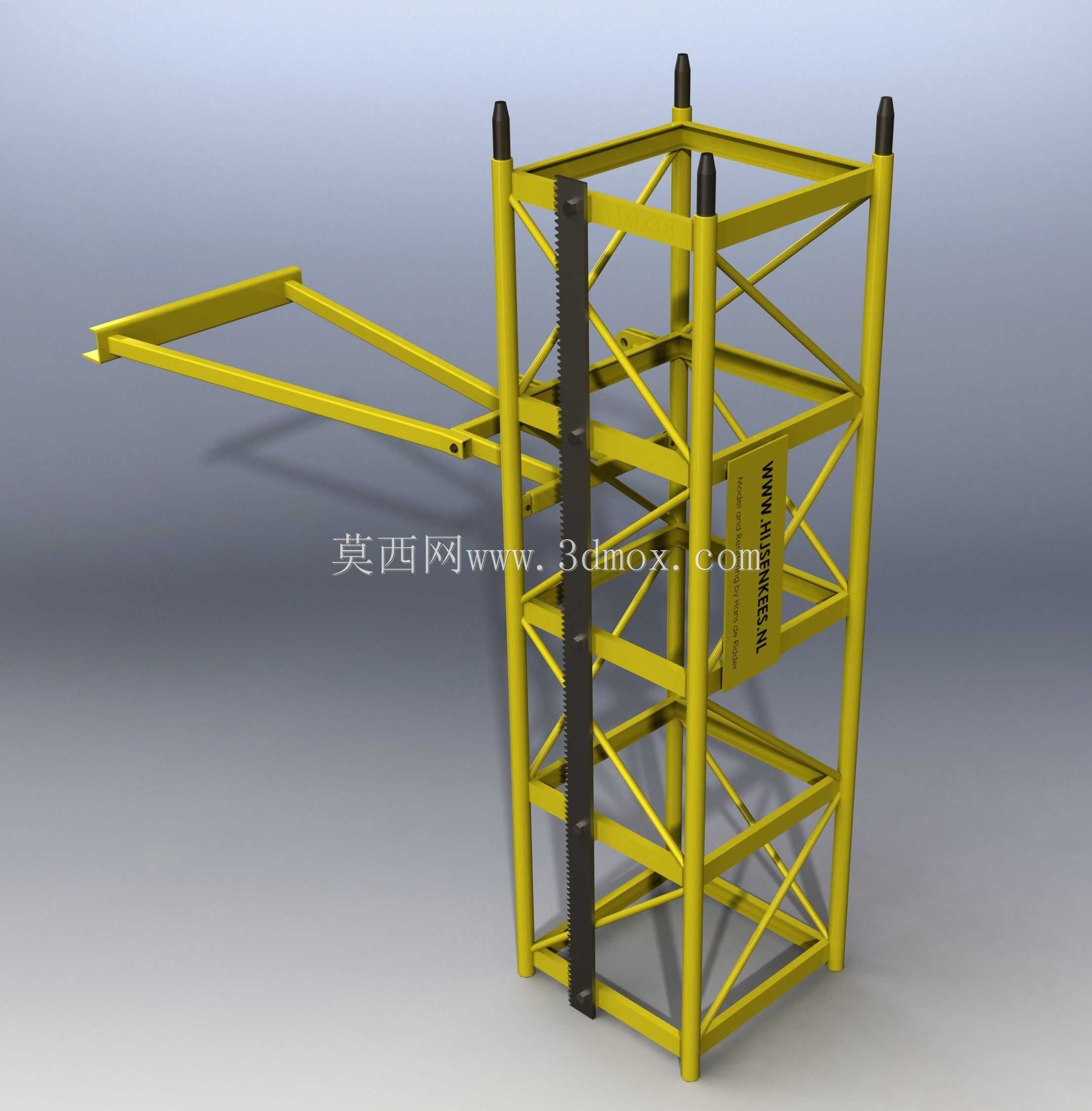

施工场景用1x1x3.8米桅杆起重设备结构

　　在中小型施工场地的物料垂直转运、轻型构件吊装作业场景中，桅杆式起重设备凭借占地空间小、架设灵活、无需复杂预埋基础的特性，始终是狭窄作业面下的核心起重选择。这套桅杆起重结构的主体作业覆盖尺寸为1x1x3.8mtr，配套设计了完整的建筑支架与系杆组件，能够在无大型起重设备进场条件的老旧厂区改造、室内场馆装修、低层建筑辅材吊装场景下，完成0.5吨级以内的物料提升与短距离水平移位作业。从结构设计逻辑来看，整套桅杆系统采用分段式拼装思路，主桅杆段采用标准节拼接形式，单段标准节长度控制在1.2m以内，方便人工搬运与现场快速组接，所有连接节点均采用销轴配合防脱开口销的固定形式，既保证了连接强度，又能在作业完成后快速拆解转运，适配多点位流动作业的需求。配套的建筑支架与系杆组件，主要用于桅杆主体与建筑结构的可靠拉结，设计时充分考虑了不同建筑外立面的固定条件，支架上预留了多组可调式连接孔位，能够适配混凝土梁柱、钢结构檩条等不同的附着基体，系杆采用可调长度的螺纹张紧结构，作业前可通过调节系杆张紧度校正桅杆的竖直度，抵消吊装作业时产生的水平倾覆力矩，保证设备作业时的整体稳定性。在功能设计上，这套结构特意预留了现场管理员操作站位的安装接口，对应位置设置了防滑操作平台与安全护栏挂点，作业人员可站在平台上完成吊点挂钩、起升方向调整、作业面警戒观察等操作，避免地面指挥视线受阻带来的作业风险。桅杆顶部的吊点滑轮组采用可拆卸式设计，

　　可根据实际吊装重量更换不同额定载荷的滑轮组件，滑轮组的安装位置预留了30mm的调节余量，能够在小范围内调整吊点的水平位置，适配不同吊装半径下的作业需求，减少桅杆整体移位的频次。从安装边界条件来看，整套设备架设所需的地面平整范围仅需2m×2m，地面承载力要求不低于0.2MPa，无需浇筑专门的设备基础，仅需在桅杆底部垫设厚度不小于20mm的钢板分散压力即可完成架设；附着点的高度可根据作业高度灵活调整，最低附着点距离地面高度不低于1.5m，最高附着点距离桅杆顶部的距离不超过0.8m，能够保证桅杆在最大起升高度下的长细比控制在安全范围内，避免起升过程中桅杆出现失稳晃动的问题。针对施工场景下常见的斜向吊装需求，

　　桅杆底部设置了360度可回转的支撑底座，底座采用推力球轴承承载回转载荷，作业时可通过人工牵拉缆风绳完成吊重的水平回转，无需额外配置电动回转机构，既降低了设备整体制造成本，又减少了现场接电的繁琐流程，在无供电的野外小型作业场景下也能正常使用。整套结构的所有受力构件均经过载荷验算，主桅杆采用薄壁矩形钢管焊接成型，在保证结构强度的前提下尽可能控制构件自重，单根主桅杆标准节的重量控制在25kg以内，两名作业人员即可完成全部架设工作，无需借助其他辅助起重设备。系杆与支架组件均采用通用型钢加工，现场若出现构件损坏，可直接采购同规格型材替换，无需专门定制非标配件，大幅降低了设备的现场维护成本。在实际作业过程中，这套桅杆结构可配合手动葫芦、

　　小型电动卷扬机等不同的起升动力源使用，用户可根据现场供电条件、吊装重量灵活选择配套动力组件，设备本身预留了通用的动力机构安装接口，适配市面上绝大多数轻型起升设备的安装尺寸，无需额外加工转接件。针对作业过程中的安全防护需求，桅杆主体上每隔0.5m设置了一组缆风绳挂点，当作业高度超过3m时，可额外增设一层缆风绳拉结，进一步提升设备的抗风载能力，适配露天作业场景下的突发阵风工况。所有构件的棱角位置均做了圆角打磨处理，避免架设过程中划伤作业人员，连接销轴的端部设置了防脱保险孔，配合开口销使用可彻底避免作业过程中销轴脱出的风险。从三维建模的细节处理来看，整套结构完整还原了实际加工所需的所有孔位、焊缝预留位置、构件拼接间隙，建模时严格按照实际加工公差设置配合尺寸，所有转动部件均设置了合理的装配间隙，能够直接导出工程图用于下料加工，也可用于施工方案编制时的作业工况模拟，提前验证不同吊装角度下的构件干涉情况，优化现场架设流程，减少实际作业时的现场调整工作量。
