百吨级冲压式起重吊钩总成结构设计

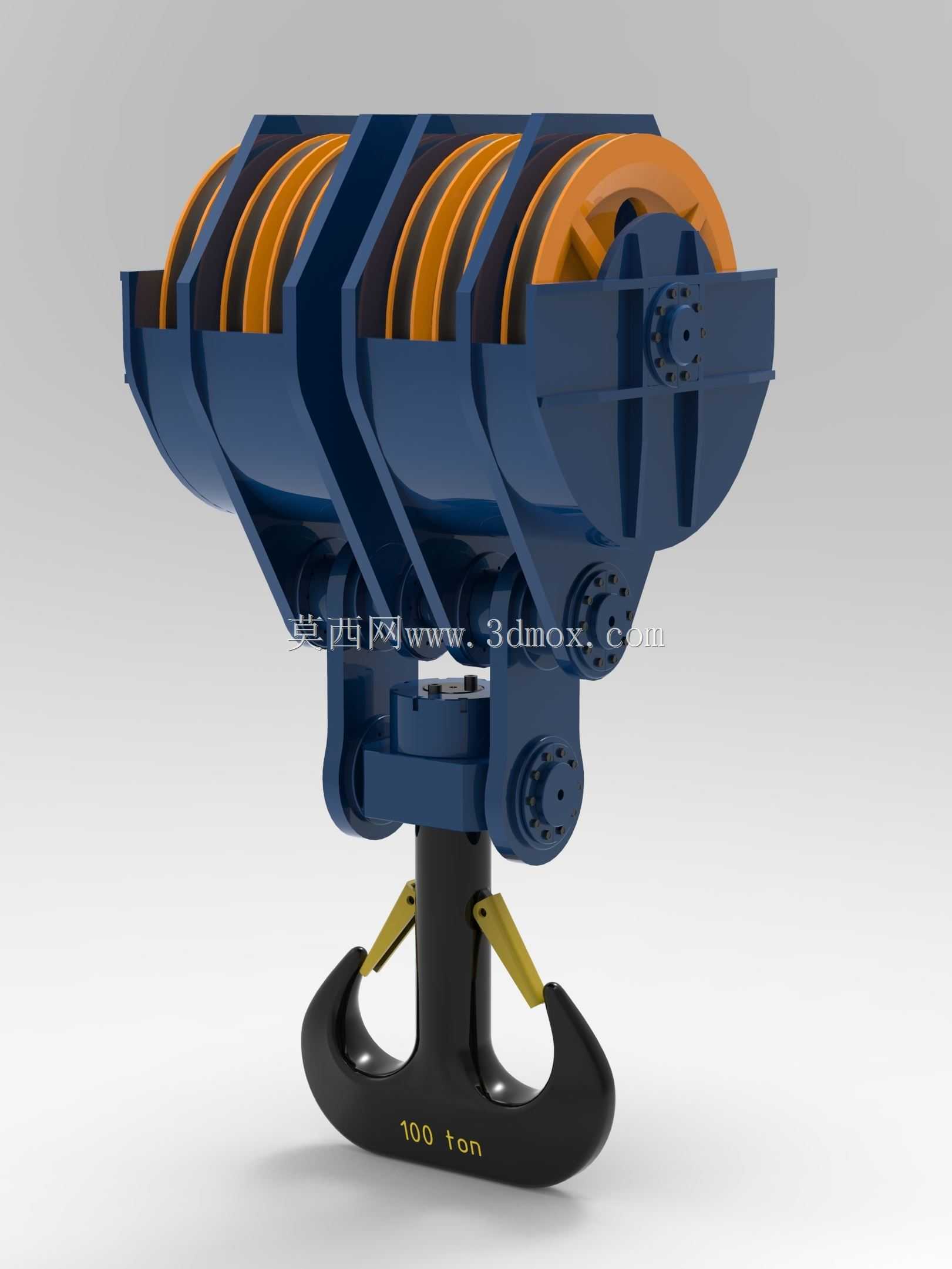

　　在重型装备吊装、港口大件装卸、冶金车间钢水包转运、风电塔筒大段就位这类百吨级以上作业场景里，吊钩总成是直接承载载荷、连接起升钢丝绳与被吊物的核心受力部件，这套冲压式钩底结构的设计，完全围绕大载荷下的受力可靠性、作业防脱安全性、长期运行耐磨性展开，区别于传统铸造钩体的工艺局限，冲压成型的钩底构件能获得更均匀的金属纤维流向，避免铸造过程中容易出现的缩松、气孔等内部缺陷，在交变载荷长期作用下的疲劳寿命表现更优。从结构布局来看，上部的滑轮组采用多片式轧制滑轮并列排布，滑轮绳槽的曲率半径严格匹配大直径起重钢丝绳的弯曲半径要求，减少钢丝绳进出绳槽时的挤压磨损，每片滑轮之间设置耐磨衬套与间隔套，通过通轴串联固定在两侧的冲压成型侧板上，

　　侧板采用厚钢板整体冲压折弯成型，相比拼接焊接的侧板结构，整体刚度更高，焊缝受力点更少，能承受起升、变幅过程中产生的横向与纵向复合载荷。滑轮组下方的钩身连接部位采用推力调心滚子轴承作为回转支撑，保证吊钩在吊重状态下可以灵活转动，调整被吊物的朝向，不会因为钢丝绳扭劲导致钩体卡滞，轴承外侧设置多层防尘密封圈，阻挡作业现场的粉尘、水汽进入轴承滚道，延长润滑脂的更换周期，降低日常维护频次。下部的钩体采用锻造钩头配合冲压式钩底的组合结构，钩头的危险截面位置经过有限元应力校核，在额定100吨载荷下的安全系数满足重型起重设备的规范要求，钩口位置设置双片式弹簧防脱棘爪，棘爪采用扭簧自动复位结构，当吊具挂入钩口后，棘爪自动回弹封闭钩口开口位置，

　　防止作业过程中钢丝绳或吊具从钩口滑脱，棘爪的开合操作位置设置在钩身侧面，作业人员无需将手伸入钩口位置即可完成摘挂钩操作，降低作业安全风险。设计过程中充分考虑了安装边界的适配性，滑轮组的总宽度匹配主流百吨级起重机的起升小车滑轮组间距，上部的吊轴连接尺寸可以直接适配小车架的动滑轮组安装接口，不需要额外制作过渡连接架，钩身的回转半径控制在合理范围内，避免起升过程中钩体与小车架底部结构发生干涉，钩底的最低点到滑轮组中心的高度尺寸经过优化，在保证起升高度余量的前提下，尽可能压缩吊钩总成的自身高度，提升起重机的有效起升行程。从受力传递路径来看，起升钢丝绳的拉力通过滑轮传递到滑轮轴，再通过两侧的冲压侧板传递到钩身横梁，

　　最终全部载荷通过钩体传递到被吊物上，整个传力路径上的所有连接部位都采用铰制孔螺栓配合高强度螺母防松，避免长期受冲击载荷出现螺栓松动的问题，所有销轴的端部都设置开槽螺母与开口销双重防松结构，在频繁冲击的吊装作业场景下也不会出现销轴窜出的风险。钩体表面标注清晰的额定载荷标识，方便现场作业人员直观识别载荷上限，避免超载作业，滑轮绳槽表面经过淬火处理，表面硬度达到耐磨要求，即使长期与钢丝绳摩擦也不会出现过快的绳槽磨损，侧板的所有棱角位置都做了圆弧倒角处理，避免安装维护过程中划伤作业人员或者刮损钢丝绳外层钢丝。这套结构在设计时还考虑了现场维护的便捷性，滑轮衬套、轴承、密封件都采用通用标准件，现场出现磨损损坏时可以直接更换备件，不需要整体报废总成，降低设备全生命周期的使用成本，冲压侧板的成型模具经过多次调试，保证折弯角度与安装孔位的精度，组装时不需要额外修配即可完成整套装配，互换性表现优异，能够适配不同厂家生产的同吨位级别的桥式起重机、门式起重机、履带式起重机的起升机构配套需求。
