24英寸组装式机械十字接头管道构件

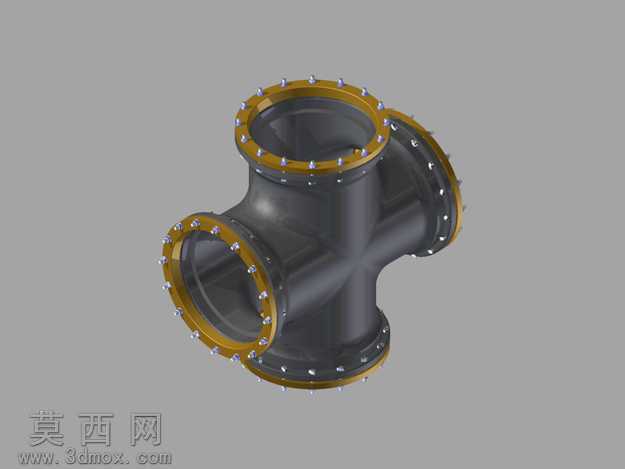

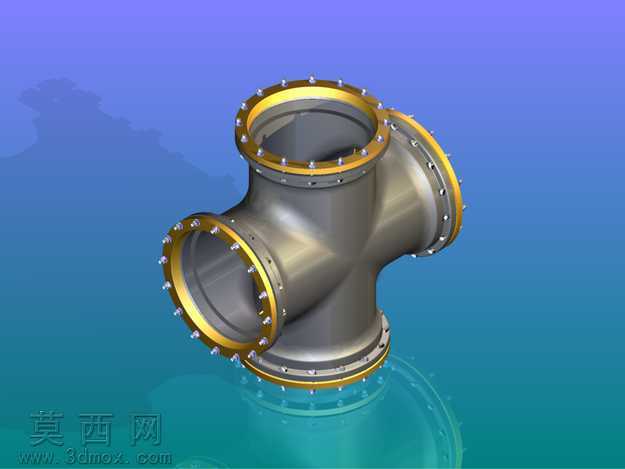

本模型为24英寸大口径组装式机械十字接头，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管路连接件的尺寸规范，对四个方向的连接端口进行等径对称设计，保证各端口轴线处于同一平面且两两垂直，适配大流量管路系统的分流、汇流连通需求。模型对法兰连接结构进行了精细化还原，每个端口的法兰盘均按照标准法兰的参数设计，均匀分布的螺栓孔、法兰密封面的凸缘结构、法兰与主体管段的过渡圆角都逐一建模呈现，螺栓、螺母等紧固件也按照装配关系完成阵列排布，还原真实组装状态下的结构细节。材质渲染方面，主体管段采用哑光金属灰的碳钢材质表现，还原工业管道构件的金属质感，法兰密封面及法兰边缘做了镀金质感的高光材质处理，区分不同功能区域的材质差异，同时对金属表面做了细微的粗糙度调整，避免过度反光造成的失真，背景采用渐变蓝调搭配底部水面反射效果，突出构件的工业厚重感与结构立体感。设计思路上，该十字接头采用组装式结构而非一体铸造，便于大口径管路的现场安装与后期维护，四个端口的法兰连接形式可兼容同规格的带法兰管道，无需额外加工转换接头，对称式的结构设计让管路布设时无需区分方向，降低现场施工的出错概率，管段内壁做了平滑过渡处理，减少流体流经十字交叉口时的阻力与紊流，适配工业流体输送、大型管网布设等场景的使用需求。建模过程中对各零件的装配间隙做了合理预留，还原实际组装时的公差配合关系，既保证结构的严谨性，也清晰展现各组成部件的装配逻辑，可用于管路系统的装配干涉校验、施工方案演示以及相关连接件的结构参考。
