威尼斯款百叶窗固定安装支架结构

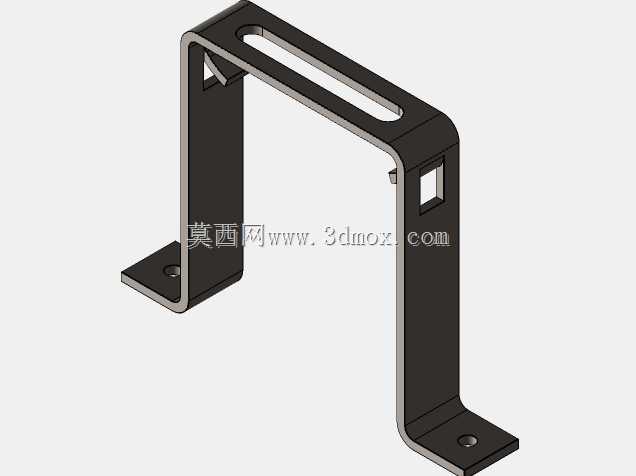

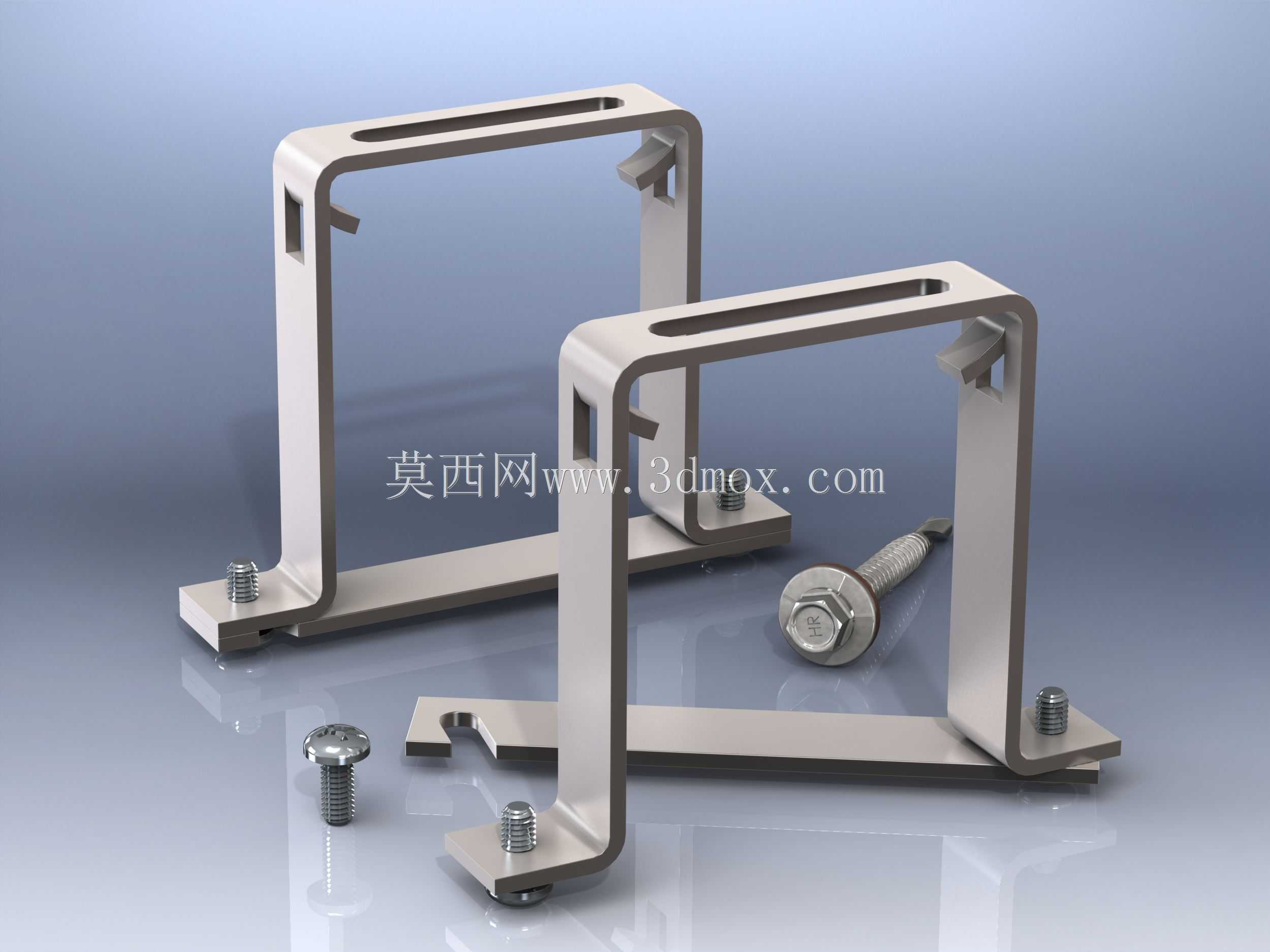

　　这类固定支架多用于民用及商用建筑的外遮阳百叶安装场景，尤其是威尼斯款百叶窗的配套固定场景，在欧洲区域的zonwering遮阳系统里应用十分普遍，承担百叶窗主体与建筑基体之间的连接承载作用，日常需要承受百叶自重、风载荷以及温度形变带来的应力，是百叶安装系统里的核心受力构件。从结构设计来看，支架采用U型一体式弯折成型，主体板材选用冷轧钢冲压后做表面镀锌钝化处理，弯折处预留了足够的圆角过渡，避免应力集中导致的长期使用断裂问题；支架顶部开设长条形调节腰孔，可在安装时适配不同的安装孔位偏差，允许前后方向有15mm左右的调节余量，降低现场安装的打孔精度要求，适配不同墙体的预埋点位误差。支架底部的安装翼板上预留了两个M4规格的螺丝安装孔，

　　孔位做了沉头处理，安装后螺丝头部不会突出翼板表面，保证支架与安装基面的完全贴合，避免出现安装间隙导致的支架晃动问题；侧边的卡扣凸舌是专门为百叶窗侧边型材设计的卡接结构，安装时不需要额外打孔固定百叶主体，直接将百叶型材的卡槽对准凸舌推入即可完成卡接，大幅提升现场安装效率，同时也方便后期百叶的拆卸维护，不需要破坏支架与墙体的连接结构就能单独更换百叶构件。从安装边界来看，单组支架的垂直承载能力可达8kg，单幅宽度1.2米以内的百叶窗配套两组支架即可满足承载要求，宽度超过1.2米的场景需要在中间位置增设第三组支架，避免百叶中部下垂变形；支架的U型内腔净宽为22mm，可适配厚度18-20mm的常规百叶侧边型材，

　　安装时支架与墙体基面之间建议加装1mm厚的橡胶减震垫，既可以弥补墙面的不平整问题，也能缓冲风振带来的异响，避免长期振动导致的螺丝松动。设计过程中需要重点关注弯折处的R角大小，R角过小会导致冲压弯折时板材出现微裂纹，长期户外使用容易出现锈蚀断裂，R角过大会导致支架与型材贴合间隙过大，卡接后出现松动旷量；腰孔的长度设置也需要兼顾调节余量和结构强度，腰孔过长会削弱支架顶部的截面强度，在强风载荷下容易出现顶部弯折变形，腰孔过短则无法覆盖现场常见的安装孔位偏差，失去调节设计的意义。这类支架在实际选型时，需要根据安装区域的基本风压值核算承载冗余，沿海高风压区域建议选用厚度1.5mm的板材加工，内陆常规风压区域使用1.2mm板材即可满足使用要求；

　　安装螺丝需要选用304不锈钢材质的自攻螺丝，避免户外环境下螺丝锈蚀导致的连接失效，螺丝拧入深度在混凝土基面不小于30mm，在轻钢龙骨基面需要穿透龙骨壁厚不小于两层，保证连接强度。支架的表面处理除了镀锌之外，也可以根据建筑外立面的配色需求做喷塑处理，喷塑层厚度控制在60-80μm即可，既保证耐候性也不会因为涂层过厚影响卡接凸舌的配合尺寸，导致百叶型材无法正常卡入。
