户外泳池边带LED面板的花园灯结构设计

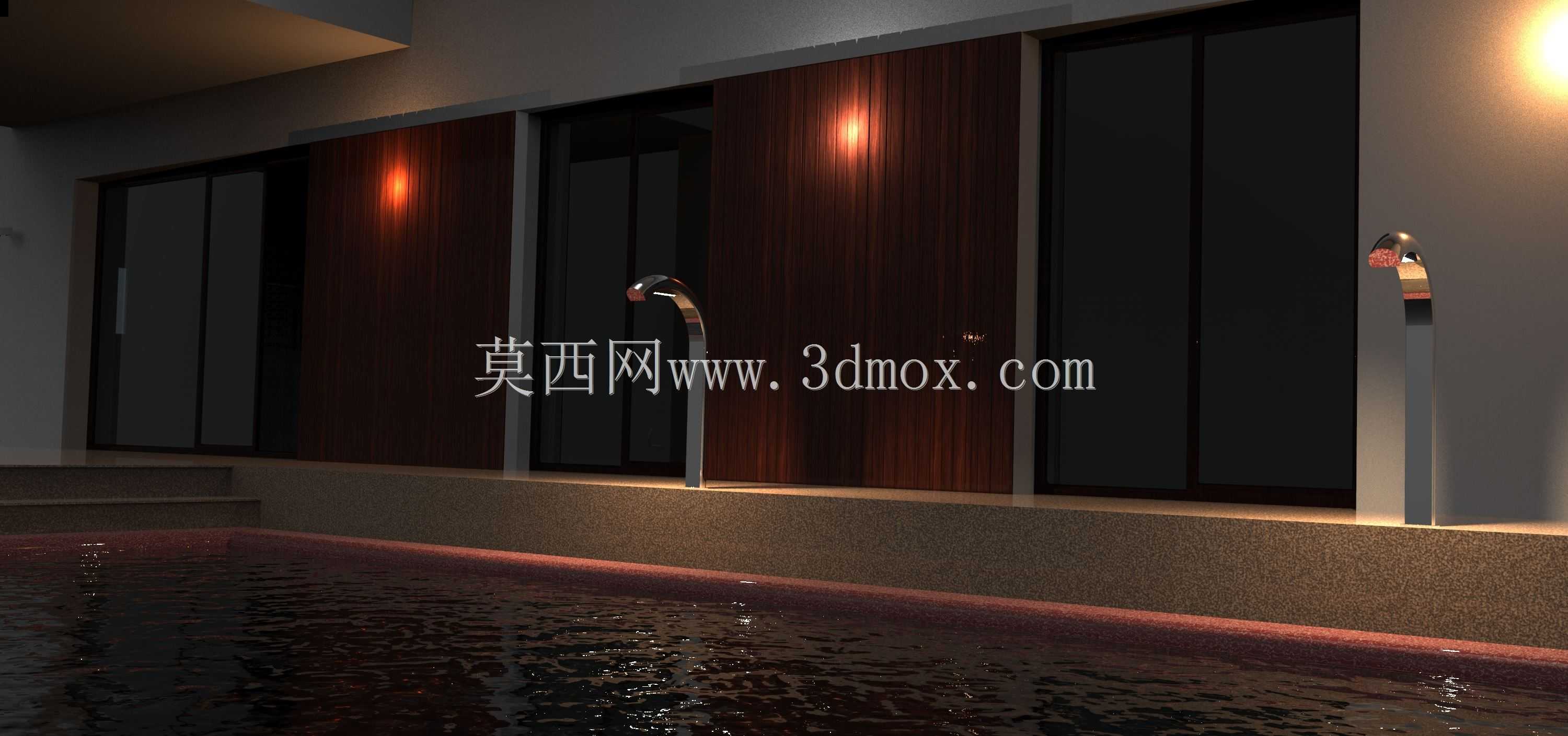

　　这款户外灯具的应用场景主要集中在私家庭院泳池周边、高端度假酒店户外水区、别墅邻水景观带这类临近水体的户外照明区域，区别于普通庭院灯，它的安装位置紧邻硬质铺装的水池边缘，日常会长期处于高湿度、偶尔溅水的户外环境，同时还要兼顾夜间步道照明与景观氛围烘托的双重作用，不能出现眩光影响夜间行走视线，也不能亮度不足导致水区周边存在通行安全隐患。

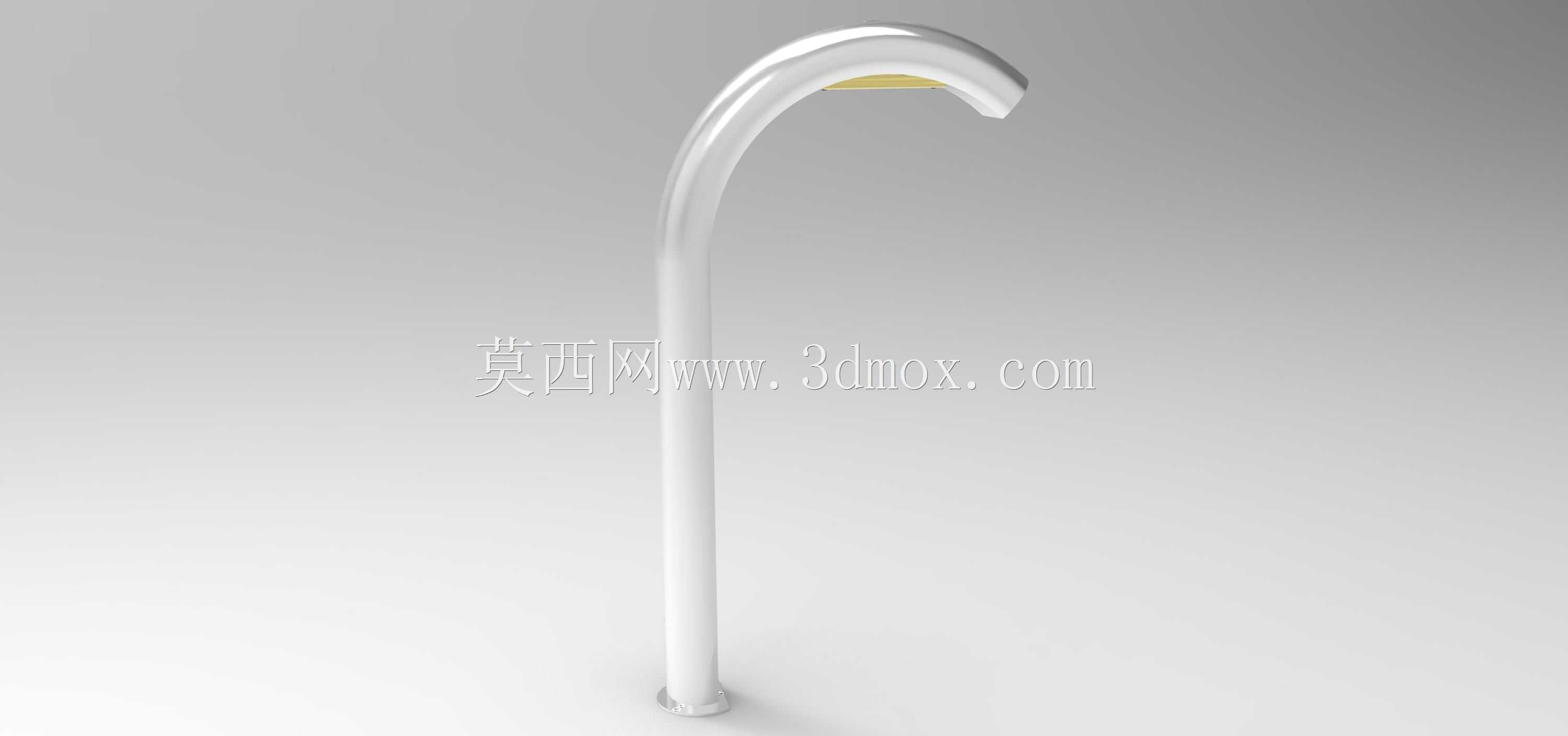

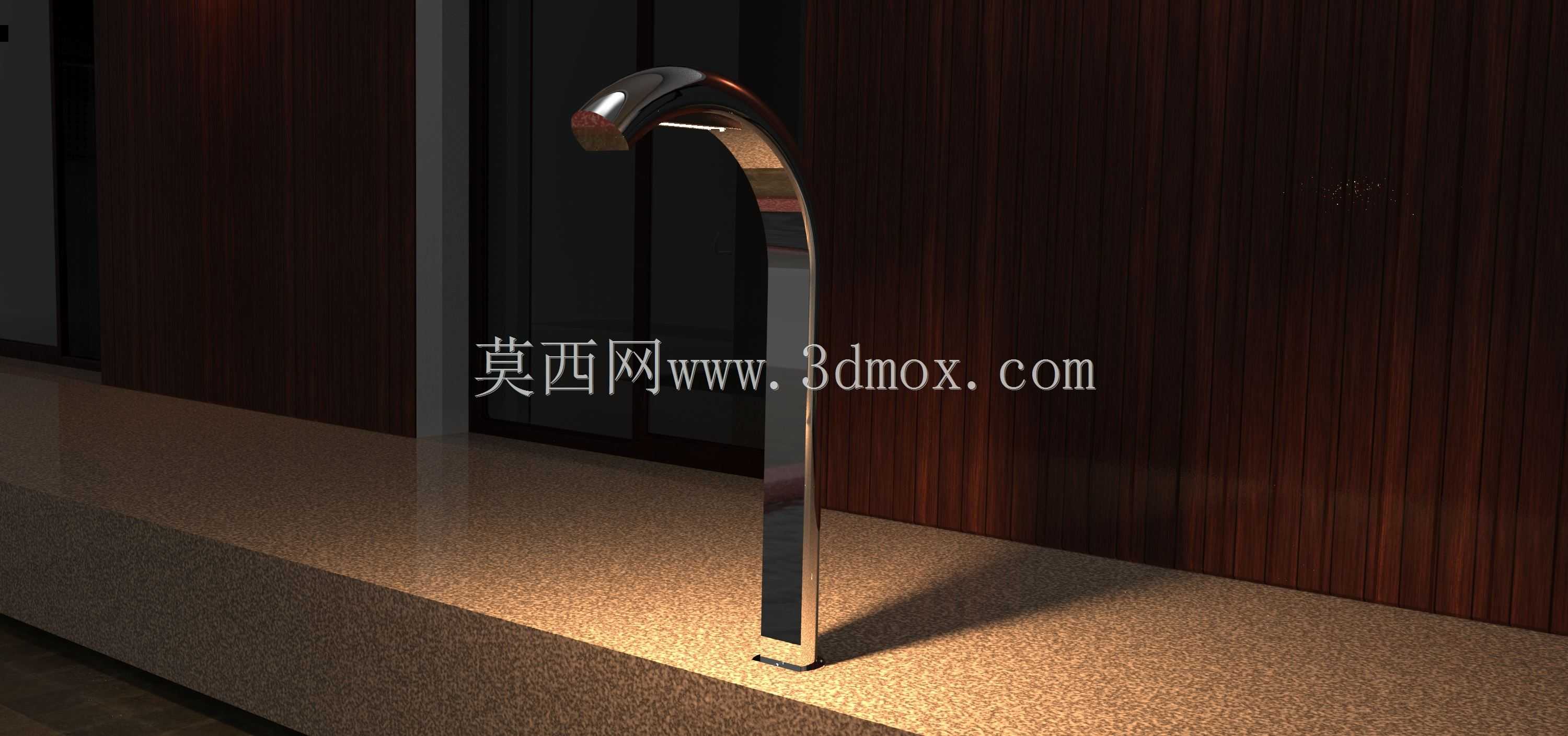

　　从功能特性来看，这款灯具集成了低位照明与氛围补光的双重作用，灯体采用细长立式结构，安装完成后灯头高度刚好略高于成人膝盖位置，光线投射方向斜向下方的步道与水面，不会直接射入人眼造成眩光，LED面板做了漫射出光处理，光线打在深色木饰面墙面与水面上时，会形成柔和的漫反射光带，既能够照亮池边的通行步道，避免人员踏空落水，也能通过水面的反光烘托出静谧的夜间景观氛围。灯体的出水部分做了圆弧过渡处理，没有尖锐棱角，即便人员在池边活动不慎磕碰，也不会造成严重的磕碰伤害，适配户外公共活动区域的安全设计要求。

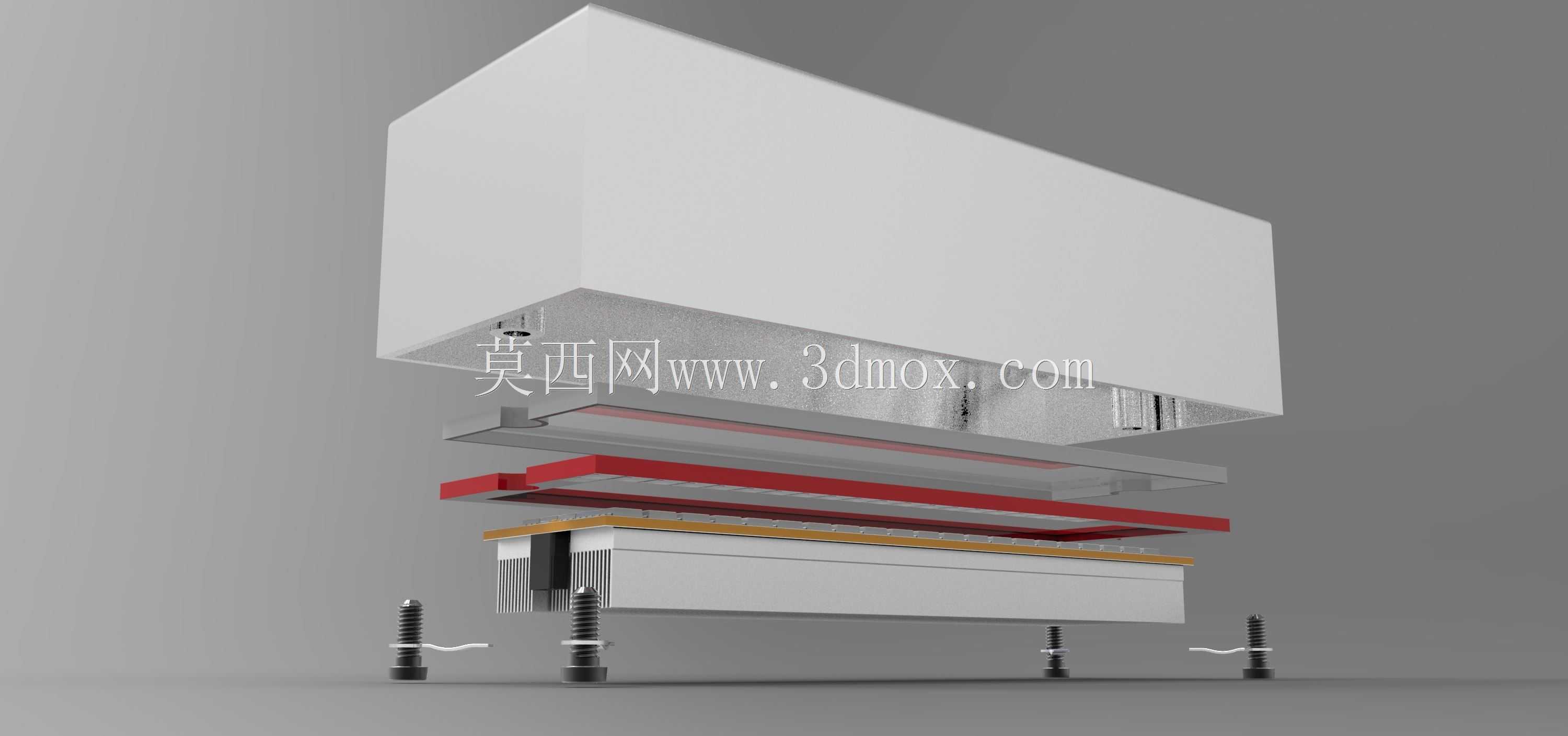

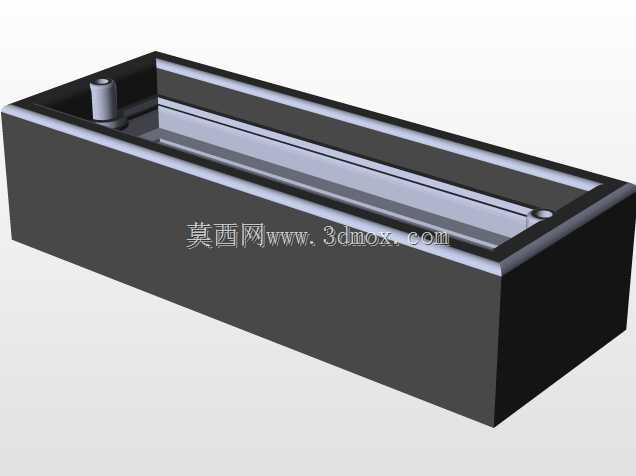

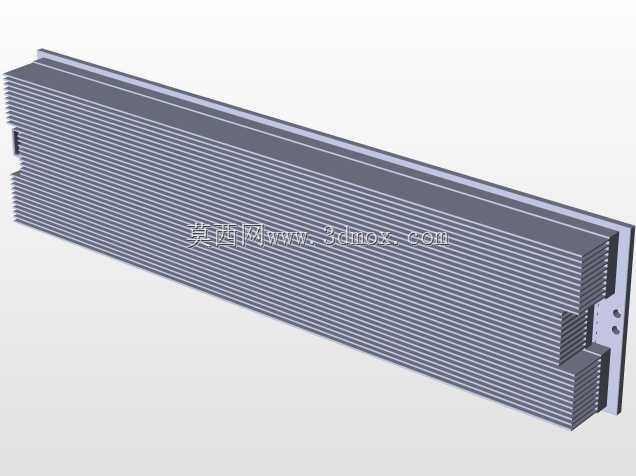

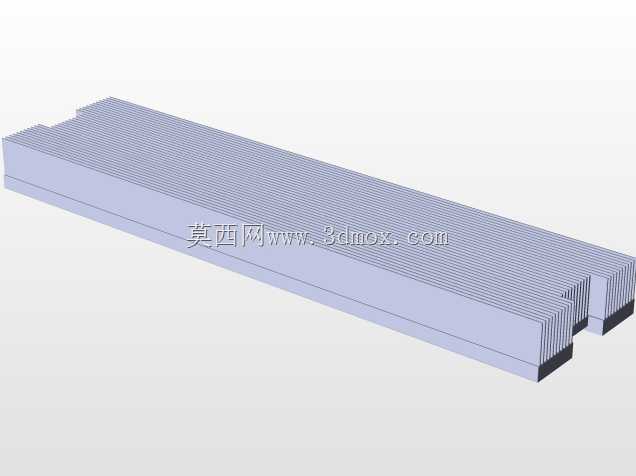

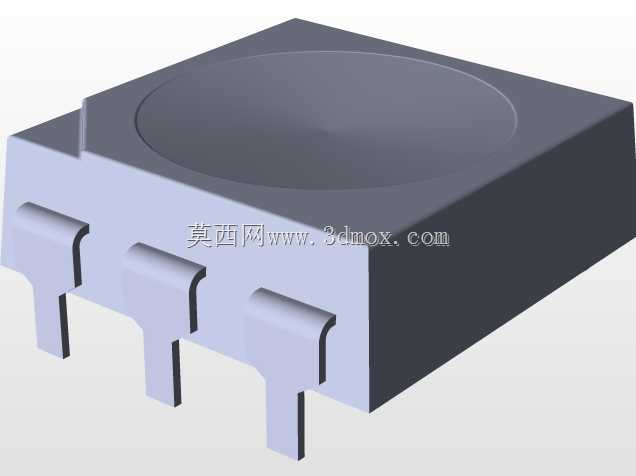

　　设计思路上，首先考虑的是邻水环境下的防护需求，灯体底部与铺装面接触的位置做了隐藏式密封结构，线缆从底部穿入灯体内部，接线位置完全藏在铺装层下方，不会裸露在外受到雨水或者泳池溅水的侵蚀，灯体外壳采用一体化拉伸成型的金属壳体，表面做了户外级抗紫外线喷塑处理，长期暴露在户外日晒雨淋的环境下也不会出现表层脱落、壳体锈蚀的问题。LED光源模块与驱动电源做了分体式布局，驱动部分藏在灯体下部靠近安装底座的位置，光源部分在灯头位置，两者之间通过耐高温导线连接，既方便后期维护时更换驱动模块，也能避免光源工作时产生的热量长期烘烤驱动元件，延长整体使用寿命。灯头的出光角度经过反复调校，最终确定为向下倾斜35度的投射角，这个角度下的光照覆盖范围刚好是灯体周边1.2米半径的步道区域，相邻两盏灯按照2.5米的间距布置时，光照范围可以完全衔接，不会出现照明暗区，同时光线不会向上投射造成光污染，也不会直射周边建筑的窗户影响室内休息。

　　外形尺寸与安装边界方面，这款灯具整体高度为780mm，灯杆主体直径为52mm，底座安装法兰直径为120mm，安装时需要在硬质铺装层预留深度不小于150mm的安装坑，预先穿好RVV3*1.5的供电线缆，将底座法兰通过膨胀螺栓固定在铺装层下方的混凝土基础上，固定完成后法兰上表面要比铺装完成面低20mm，后续通过铺装石材或者装饰盖遮盖固定螺栓，保证外观的整体性。灯头部分的最大外伸尺寸为85mm，安装时需要注意灯头朝向步道一侧，与水池边缘的最小安装距离不能小于300mm，避免日常池边清洁作业时工具磕碰灯体，同时也能减少泳池水长期直接溅到灯体出光面，在玻璃表面形成水垢影响出光效果。灯体整体重量控制在2.8kg，单人即可完成安装作业，不需要额外的吊装辅助，安装完成后灯体的横向抗风等级可以满足12级阵风的使用要求，不会出现倒伏问题。

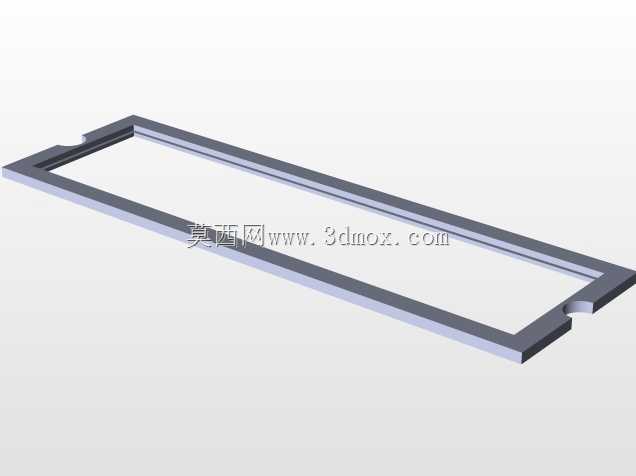

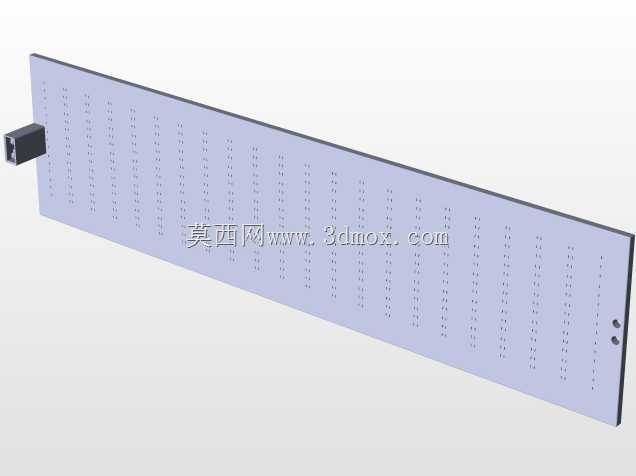

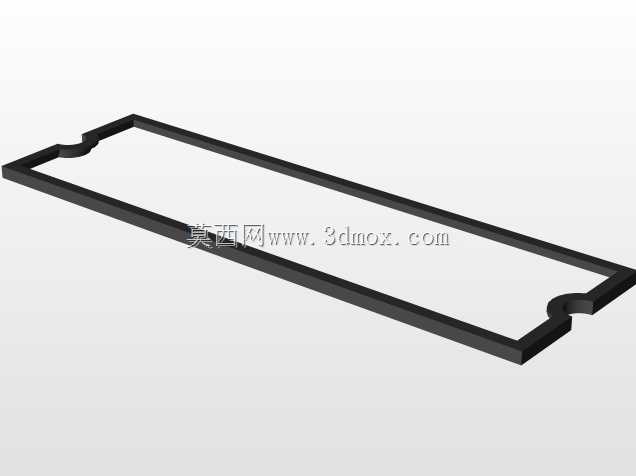

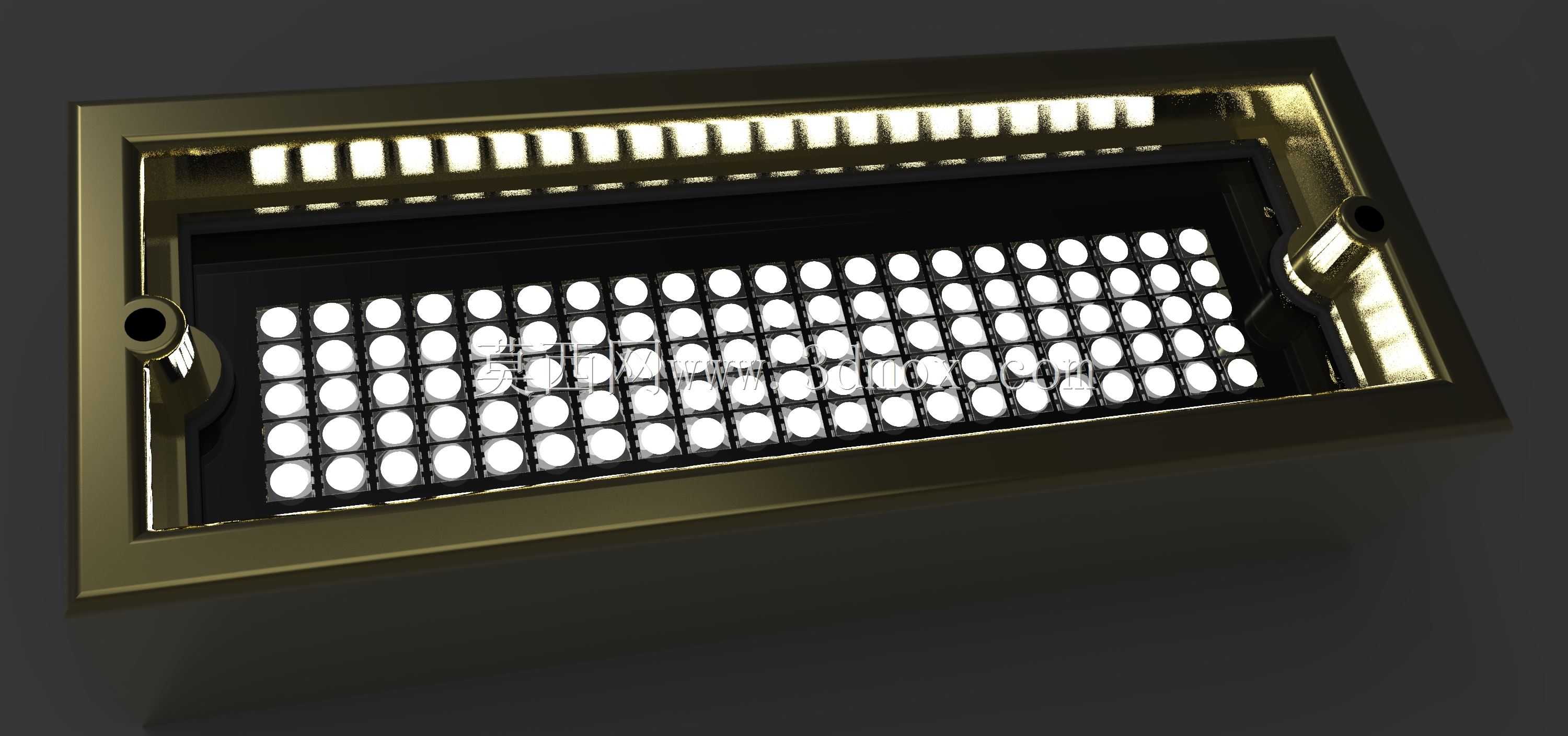

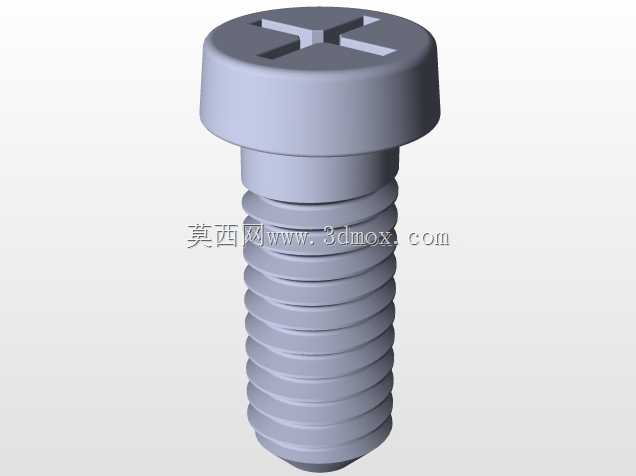

　　从结构细节来看，灯头的LED面板采用钢化玻璃作为出光面，玻璃与壳体之间采用硅橡胶密封圈做密封处理，密封等级达到IP65，可以直接用高压水枪冲洗灯体表面，不会出现内部进水短路的问题。灯体内部的所有金属连接件都采用304不锈钢材质，避免长期处于高湿度环境下出现连接件锈蚀，导致后期维护时无法拆卸的问题。灯杆与底座之间采用可拆卸式连接结构，后期如果出现灯杆表面磕碰损坏，可以单独更换灯杆部分，不需要重新开挖基础更换整个灯具，降低后期运维成本。
