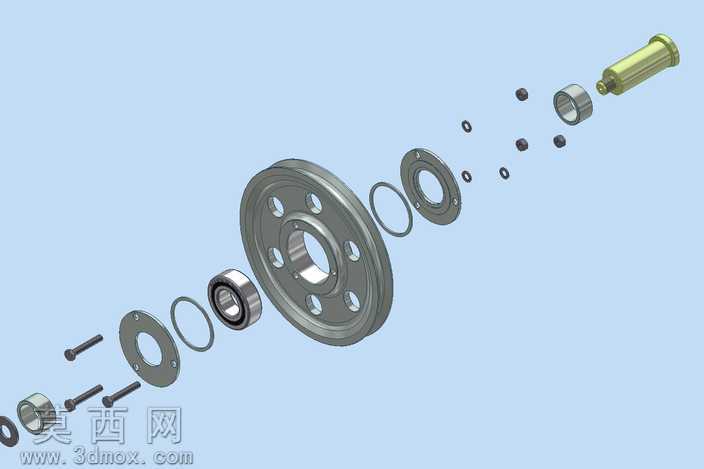

滑轮组件爆炸视图结构设计展示

本作品为滑轮组件的三维结构设计，采用爆炸视图的呈现方式清晰展现整套组件的装配逻辑与零件构成，建模过程严格遵循机械设计的公差配合标准，确保各零件间的装配关系符合实际生产装配要求。建模阶段先完成核心滑轮主体的结构绘制，主体轮盘采用辐板式减重设计，均匀分布的减重孔在保证轮体结构强度的前提下有效降低零件自重，轮缘位置设计有适配绳索的导向槽，槽面弧度经过反复调整，可有效减少绳索运行过程中的磨损，提升传动过程的稳定性。轮盘中心位置设计有轴承安装位，可精准匹配标准深沟球轴承的安装尺寸，轴承两侧设置有密封挡片与定位轴套，可避免运行过程中灰尘进入轴承滚道，同时对轴承轴向位置进行精准限位，防止运转过程中出现轴承窜动的问题。组件配套的紧固件均采用标准件建模，不同规格的内六角螺栓对应不同位置的锁紧需求，螺栓与安装孔的配合间隙经过严谨校核，既保证装配过程的顺畅性，又能避免间隙过大导致的连接松动问题。销轴与注油嘴部分的结构设计充分考虑了日常维护需求，注油嘴位置可直接对接标准润滑脂加注工具，无需拆解组件即可完成轴承部位的润滑保养，有效延长整套滑轮组件的使用寿命。渲染阶段对不同零件赋予了差异化的材质属性，金属结构件采用哑光钢材材质，表面添加细微的喷砂纹理还原真实机加工零件的质感，密封件采用橡胶材质表现出适当的弹性质感，轴承滚道位置做了高光金属处理突出其精加工表面特性，整体渲染效果层次分明，可清晰区分不同功能的零件构成。整套设计从功能需求出发，兼顾结构强度、装配便捷性与后期维护性，可直接用于起重、传动、导向类机械结构的设计参考，各零件尺寸均符合通用五金配件的行业标准，具备较强的实际应用价值。
