金属网纹防滑滚花环结构设计

　　在手动调节类机械部件、手持操作工装、精密仪器调节旋钮的设计场景中，滚花环是承担手动施力防滑功能的核心接触零件，这类零件的设计合理性直接决定了操作人员手动调节时的施力效率与操作手感，也会影响长期使用后的结构可靠性。不同于光滑表面的环形零件，滚花环的外圆周面加工有连续交错的网纹凸起结构，这些凸起的棱边会在操作人员手指接触零件表面时形成稳定的静摩擦力，即使手上沾有少量切削液、润滑油或者汗液，也能避免施力过程中出现打滑问题，保证扭矩传递的稳定性。

　　从实际应用场景来看，这类滚花环常被集成在机床进给调节手轮的握持外圈、光学仪器的焦距调节环、工装夹具的手动锁紧套、阀门的手动操作端等需要人工手动旋转施力的部位，不同应用场景对滚花环的尺寸边界有明确要求：如果是小型精密仪器上使用的滚花环，外径通常控制在15mm到40mm之间，壁厚保持在2mm到5mm，网纹的节距控制在0.5mm到0.8mm，既不会因为网纹过粗硌手，也不会因为网纹过细导致防滑性能不足；如果是重型设备上的手动操作滚花环，外径会放大到80mm到150mm，壁厚增加到6mm到12mm，网纹节距也会对应提升到1.2mm到2mm，适配大扭矩手动施力的需求。

　　设计这类滚花环结构时，首先要明确内孔的安装配合边界，内孔的尺寸公差需要根据配合的轴类零件属性确定，如果是与固定轴做间隙配合用于旋转调节，内孔公差通常选用H7级，表面粗糙度控制在Ra1.6，保证旋转过程中无卡滞；如果是与调节螺杆做过盈配合实现同步转动，内孔公差则选用P6级，配合面粗糙度控制在Ra3.2，保证扭矩传递过程中不会出现相对滑转。滚花环的端面需要做0.2mm到0.5mm的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装和操作过程中划伤操作人员，也能引导零件顺利压入对应的安装位，减少装配时的卡滞问题。

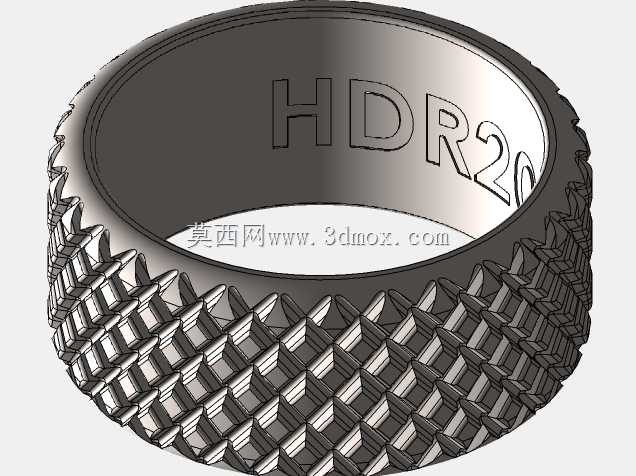

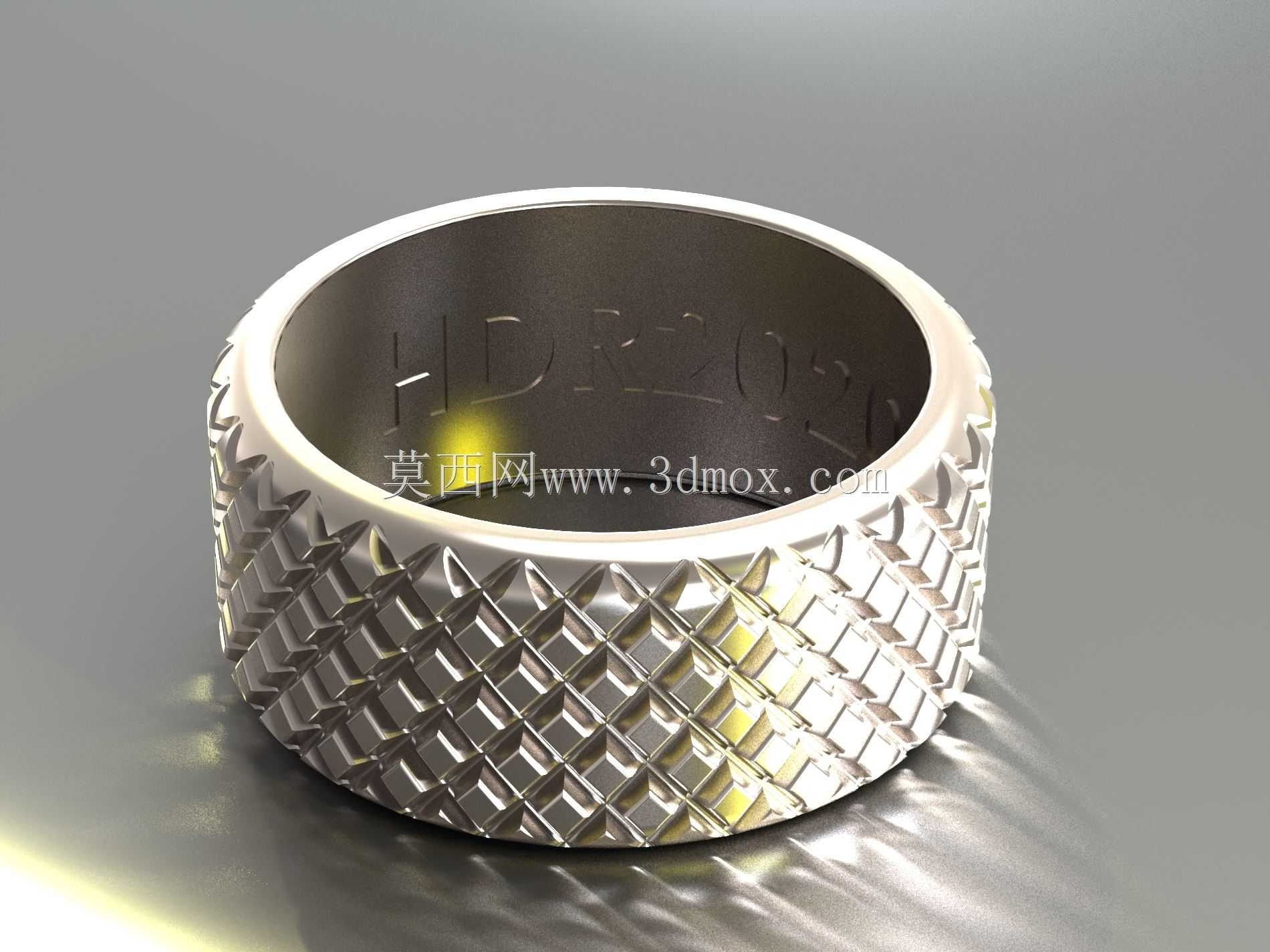

　　外圆周面的网纹滚花结构设计是整个零件的核心，网纹的凸起角度通常设计为30度或者45度双向交错，这种交错结构可以在圆周方向和轴向都形成连续的防滑棱，不管操作人员是沿圆周方向施力转动，还是沿轴向施加按压的辅助力，都能获得足够的摩擦阻力。滚花的深度需要根据零件的壁厚做匹配设计，避免滚花加工过程中因为压入深度过大导致零件内壁出现变形凸起，影响内孔的配合精度，通常滚花的压入深度控制在壁厚的10%到15%之间，既保证足够的凸起高度形成防滑效果，也不会破坏零件的整体结构强度。

　　从材料选择的角度来看，常规工况下使用的滚花环多选用304不锈钢或者6061铝合金加工，不锈钢材质的滚花环耐磨性更好，适合在有切削液、潮湿环境的工业设备上使用，长期使用不会出现锈蚀问题；铝合金材质的滚花环重量更轻，表面经过阳极氧化处理后可以获得不同的颜色标识，适合在民用设备、精密仪器上使用，兼顾防滑性能与外观辨识度。如果是需要绝缘的应用场景，也会选用POM或者尼龙材质加工滚花环，这类工程塑料材质的滚花环不会导电，适合在电气设备的调节部位使用，同时塑料本身的自润滑特性可以让内孔的旋转配合更加顺畅。

　　在建模过程中，需要注意滚花纹理的阵列逻辑，先绘制单条滚花的凸起轮廓，通过圆周阵列与轴向阵列的组合实现交错网纹的效果，同时要对滚花凸起的棱边做微小的圆角处理，模拟实际加工过程中滚花刀挤压形成的自然钝化效果，避免模型出现过于尖锐的棱边，与实际加工出来的零件形态保持一致。另外需要注意滚花环两端的网纹收尾处理，实际滚花加工过程中，零件两端的网纹会有1mm到2mm的过渡段，不会出现网纹直接延伸到端面棱角的情况，建模时还原这一细节可以让模型更贴近真实加工状态，也能避免后续工程图输出时出现不符合加工工艺的结构标注。

　　这类滚花环的安装方式也需要在设计阶段提前考虑，部分小型滚花环会在内壁加工定位卡槽，与轴上的卡簧配合实现轴向定位，避免旋转调节过程中出现轴向窜动；部分需要传递较大扭矩的滚花环会在内孔加工键槽，通过平键与轴实现周向固定，保证大扭矩施力时不会出现相对转动。不管采用哪种安装方式，都需要保证滚花的外圆周面与内孔的同轴度控制在0.02mm以内，避免旋转过程中出现偏心晃动，影响操作手感与调节精度。
