内六角圆柱头钣金自攻螺钉结构设计

　　在钣金加工与装配场景中，这类内六角圆柱头自攻螺钉是薄板类构件连接的核心紧固件之一，日常接触的电气柜壳体、设备外护罩、轻型金属框架拼装等作业里，它的出场率远高于普通机牙螺钉。不同于需要预先攻丝或者配合螺母使用的常规紧固件，这款螺钉的设计核心就是针对0.8mm到3mm厚度的冷轧钢板、镀锌钣金件做快速连接，不需要提前在基材上加工内螺纹，拧入过程中螺钉的牙型会直接在预制的光孔内壁挤压出适配的啮合螺纹，既省掉了攻丝工序的工时，也避免了薄钣金攻丝后牙纹易滑牙的通病。

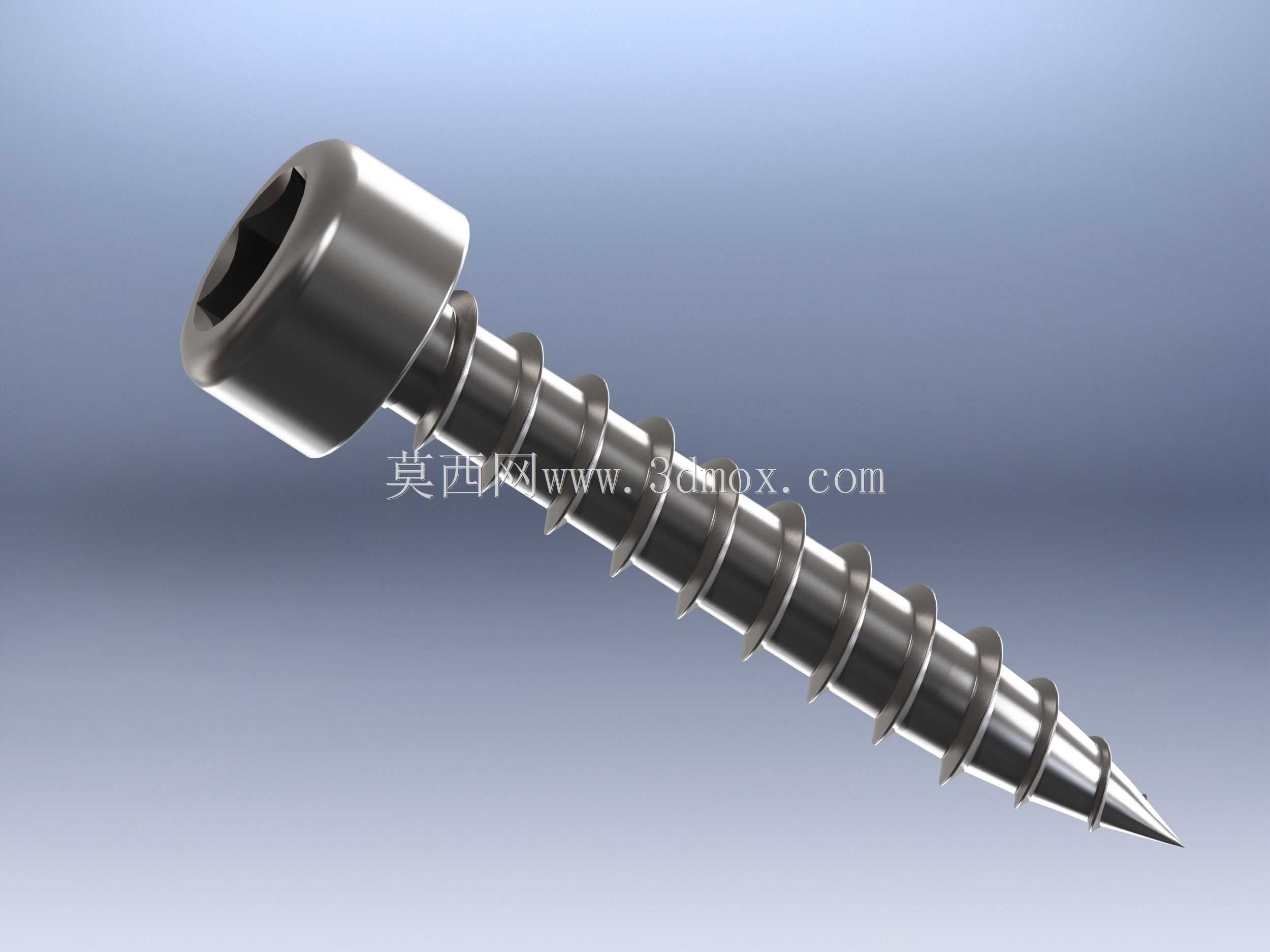

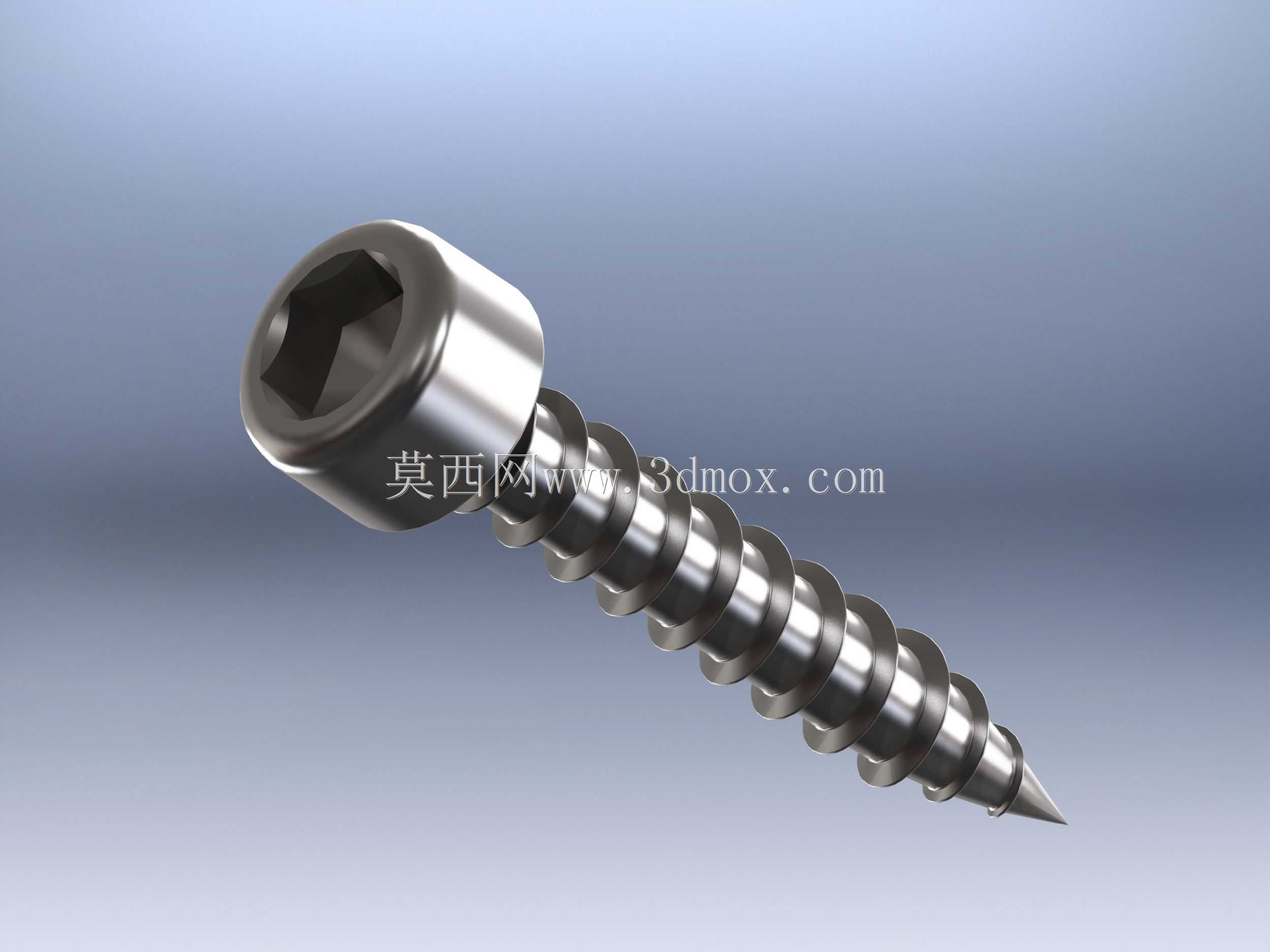

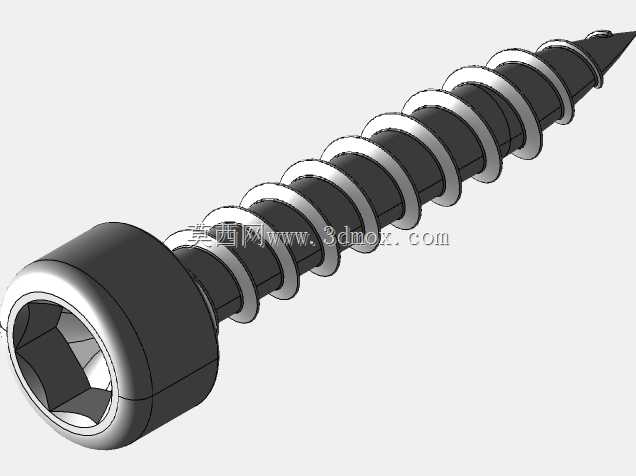

　　从结构细节来看，这款螺钉头部采用标准内六角驱动槽，相比十字槽或者一字槽的设计，内六角的受力接触面积更大，电动批或者内六角扳手拧入时不容易出现滑头、槽口拧花的问题，即便是需要反复拆装的检修位，多次松紧后槽口也能保持完好的受力形态。头部下沿做了平整的承压面，没有额外的法兰边结构，安装后头部可以完全沉入钣金件的沉孔内，不会突出构件表面，既满足设备外表面的平整度要求，也不会因为突出的棱边造成安装人员划伤，适配那些对外观平整度有要求的外覆盖件装配场景。

　　螺杆部分的牙型是专门针对钣金材质优化的，牙距比普通木螺钉更细密，牙山的角度更平缓，拧入钣金时不会因为牙距过大导致薄板孔位被撑裂，同时每一圈螺纹的啮合接触长度更长，连接后的抗拔脱能力更强。螺杆靠近头部的位置做了一段无牙的光杆段，这段光杆的直径略小于螺纹大径，安装时光杆段会先穿过上层被连接件的光孔，在螺钉完全拧紧后，光杆段可以承担上下层板材之间的剪切力，避免螺纹直接受剪造成牙型变形，这也是很多普通自攻螺钉容易在受剪工况下断裂的核心改进点。螺钉末端采用尖锐的自攻导向端，不需要过长的对准行程就能顺利插入预制的安装孔，即便是现场装配时孔位存在小幅的对位偏差，尖端也能顺利导入孔位，降低现场装配的对位难度。

　　尺寸边界上，这款螺钉公称直径4.8mm，有效螺纹长度30mm，对应的预制安装孔推荐直径在4.0mm到4.2mm之间，上层被连接件的过孔直径建议开到5.0mm，保证光杆段可以顺畅穿过。头部的圆柱直径控制在8.5mm左右，头部高度4.8mm，如果做沉孔安装的话，沉孔深度需要预留至少5mm，沉孔直径9mm，才能保证头部完全埋入板材表面不外露。设计选型时需要注意，这款螺钉不适合用于厚度超过4mm的实心钢件连接，也不建议用于频繁承受大冲击载荷的结构位，它的最优工况是静态或者小幅振动下的薄板类构件固定，比如钣金箱体的侧板拼接、电气元件在钣金安装梁上的固定、轻型设备的外防护板装配等场景。

　　建模过程中需要重点关注几个容易出错的细节：一是内六角槽的深度要符合通用紧固件的公差要求，槽深过浅会导致扳手插入深度不足，拧入时容易脱出，槽深过深则会降低头部的结构强度，拧紧时容易出现头部拧裂的问题；二是螺纹牙型的收尾段要做平滑过渡，不能在光杆和螺纹的衔接处出现直角台阶，否则拧入时这个台阶位置会产生应力集中，受力过大时容易从该处断裂；三是螺钉末端的锥角要控制在合理范围，锥角过尖会导致末端热处理后脆性过大，拧入硬板材时容易崩尖，锥角过钝则会增加拧入时的轴向阻力，甚至会把钣金孔位撑变形。

　　实际装配使用时，推荐的拧紧扭矩控制在4.5N·m到5.5N·m之间，扭矩过大会导致螺纹在钣金孔内滑牙，甚至直接把螺钉拧断，扭矩不足则会导致连接松动，设备运行振动后容易出现螺钉脱出的问题。如果是用于有防腐要求的户外钣金设备，选型时还要注意螺钉的表面处理层厚度，镀锌层厚度需要满足8μm以上的要求，避免长期户外使用后出现锈蚀，导致后期拆卸困难。不同于钻尾螺钉，这款螺钉需要提前在钣金上加工预制孔，虽然多了一道冲孔工序，但连接后的螺纹啮合精度更高，装配后的板材之间贴合更紧密，不会出现钻尾螺钉常见的孔位间隙过大、板材错位的问题，适合对装配精度有一定要求的钣金结构使用。
