全金属按动式0.5mm自动铅笔结构设计

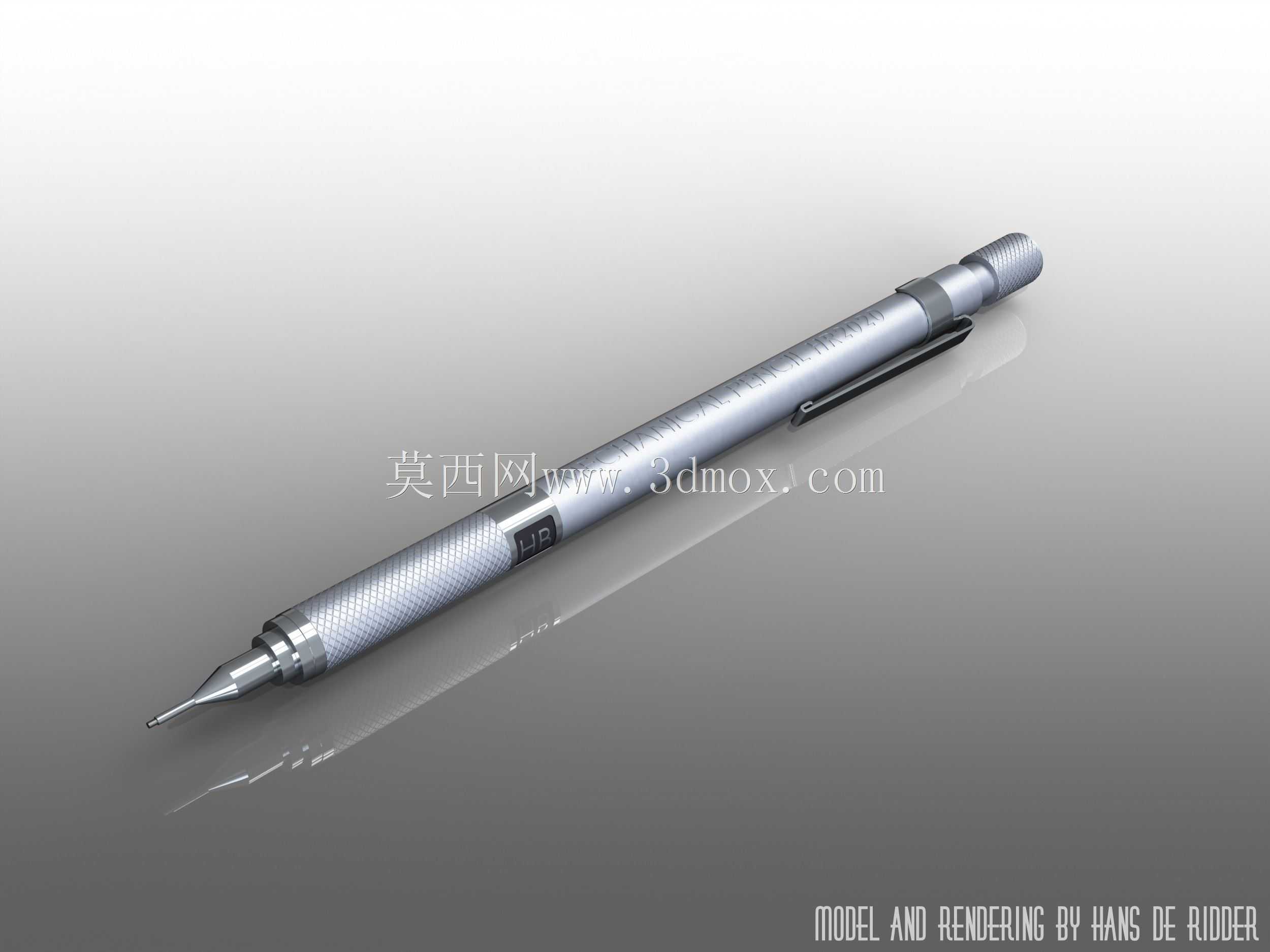

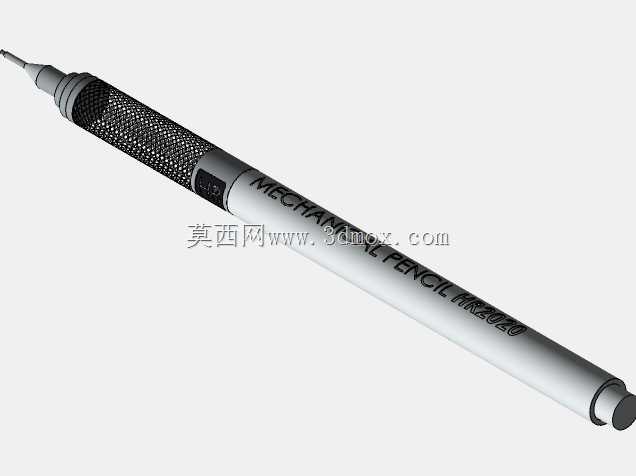

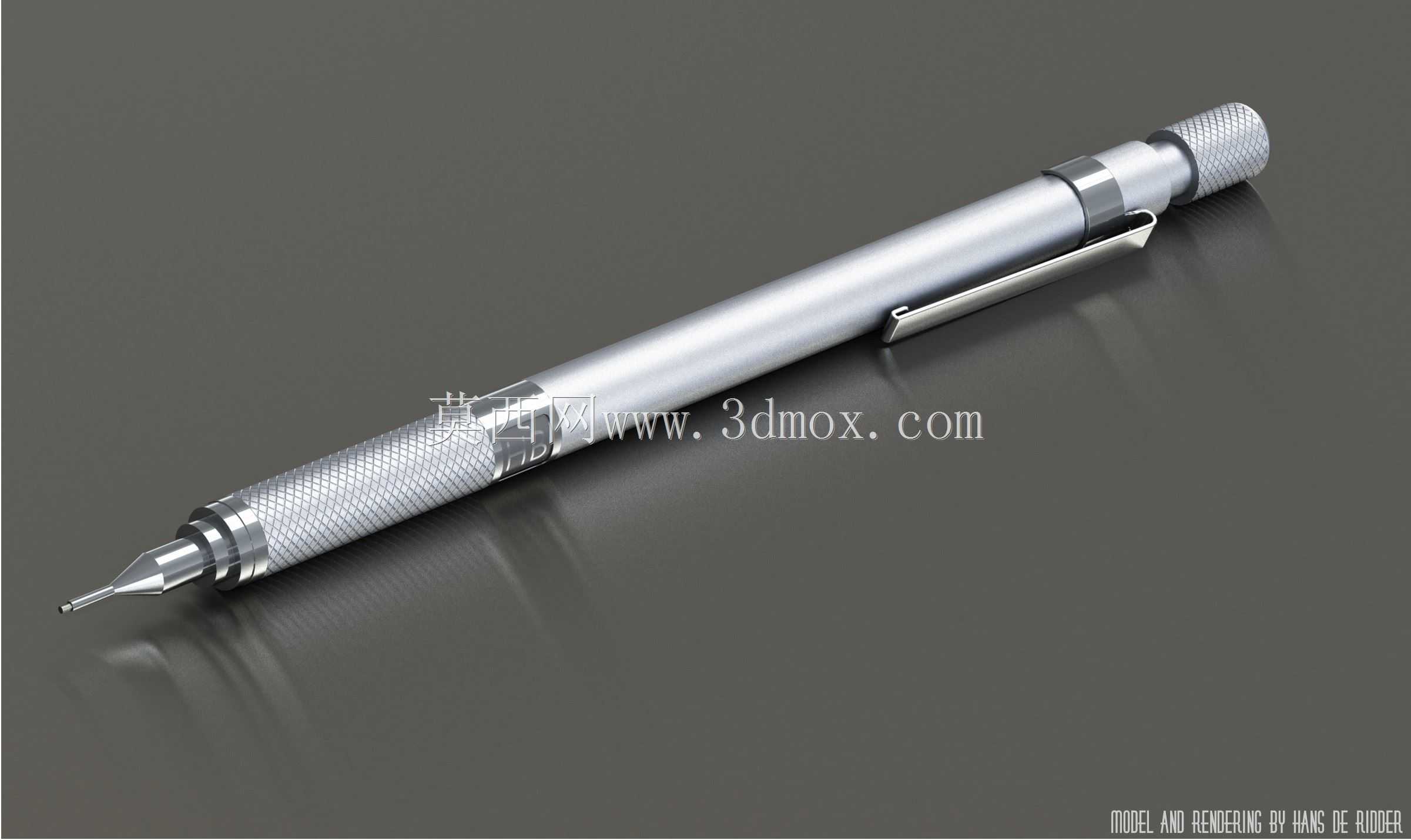

　　这款全金属按动式0.5mm自动铅笔的结构设计，核心围绕日常书写、工程绘图场景的实际使用需求展开，区别于普通塑料材质自动铅笔，整体采用金属切削加工的结构方案，兼顾握持稳定性与长期使用的耐用性。从实际使用场景来看，这类金属自动铅笔既可以满足日常办公书写的长时间握持需求，也适配机械制图、手绘草稿等需要精准控笔的作业场景，金属材质的笔身重量分布经过调校，重心落在握笔区域附近，长时间书写不易产生手部疲劳。

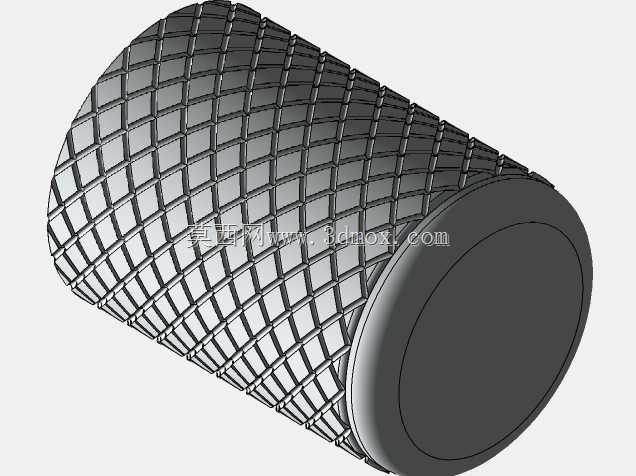

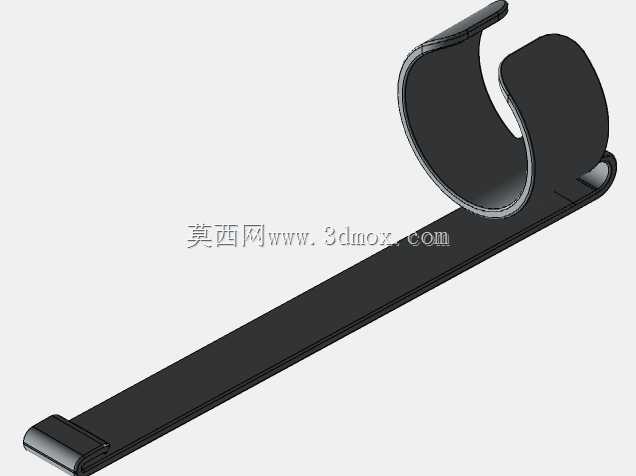

　　从功能特性层面拆解，整笔采用按动式出芯结构，尾部按动帽内置复位弹簧，每一次按动行程控制在3mm左右，单次出芯长度稳定在0.3-0.5mm，既避免出芯过长导致铅芯断裂，也不会因出芯过短需要频繁按动。笔身握柄区域设计有网纹滚花结构，滚花节距控制在0.6mm，滚花深度0.15mm，即便手部有汗渍也能保证足够的握持摩擦力，不会出现笔身打滑的问题。笔夹采用弹性金属片结构，夹持厚度范围在0.2-5mm之间，可以稳定夹持在笔记本、工装口袋边缘，笔夹与笔身的连接位置做了圆弧过渡，不会刮损纸张或者衣物面料。出芯口位置采用金属导向护芯管，护芯管伸出笔锥端面2mm，在绘图作业时可以清晰看到笔尖落点，配合0.5mm铅芯的导向间隙控制在0.02mm以内，铅芯伸出过程中不会出现偏摆，保证线条绘制的精度。

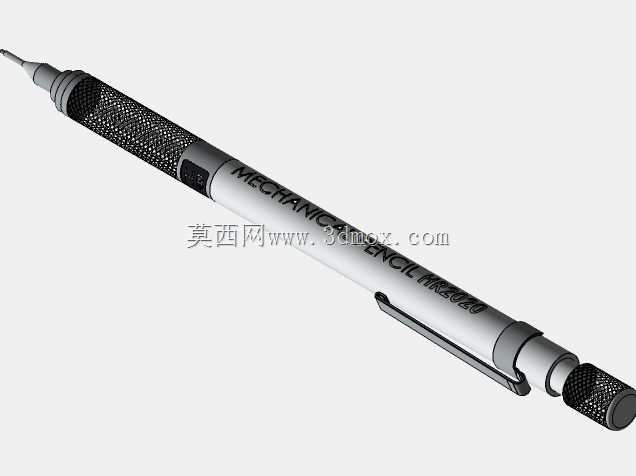

　　设计思路上，整笔采用模块化拆分设计，总共分为笔锥组件、握柄段、笔身储芯管、按动组件、笔夹五个可拆分模块，各模块之间采用细牙螺纹连接，螺纹规格为M8×0.5，连接同轴度控制在0.01mm以内，避免组装后出现笔身不同心的问题。储芯管内径设计为3.2mm，可以容纳12根长度60mm的标准0.5mm铅芯，储芯管内壁做抛光处理，铅芯在管内不会因为晃动产生碎屑堵塞出芯通道。笔锥位置设计有铅芯锁紧结构，采用三瓣式铜质夹头，夹头开合行程与按动行程匹配，松开按动帽时夹头自动锁紧铅芯，承受正常书写压力下不会出现铅芯回缩的问题，夹头的锁紧力经过调校，既可以稳定夹持铅芯，也能在按动时顺畅释放铅芯完成出芯动作。

　　外形尺寸与安装边界方面，整笔总长度控制在145mm，笔身最大直径9.5mm，握柄区域直径8.2mm，符合成年人手部握持的人体工学尺寸，笔身尾部按动帽直径8mm，按动时的接触面积足够，不会产生硌手的问题。各零部件的加工公差按照IT7级精度控制，螺纹连接位置的同轴度、端面跳动都控制在允许范围内，组装后整笔的直线度误差不超过0.05mm，放置在水平面上不会出现滚动滚落的问题。笔身表面采用喷砂氧化处理，表面粗糙度控制在Ra1.6，既保留金属质感，也不会因为过于光滑影响握持。在结构可靠性验证层面，按动组件的弹簧采用不锈钢材质，疲劳寿命满足10000次按动后弹力衰减不超过10%，笔夹的夹持弹力经过测试，反复夹持1000次后剩余弹力仍能保证稳定夹持，不会出现松动脱落的问题。出芯口的护芯管采用不锈钢材质，硬度达到HRC40以上，即便意外跌落也不容易出现变形弯折的问题，相比普通塑料护芯管的抗冲击性能提升数倍。整笔的所有零部件都可以拆卸更换，若出现夹头磨损、弹簧失效等问题，仅需更换对应零件即可继续使用，符合长期使用的维护需求，区别于一次性塑料自动铅笔的易耗属性。
