多层模块化建筑外立面幕墙结构展示

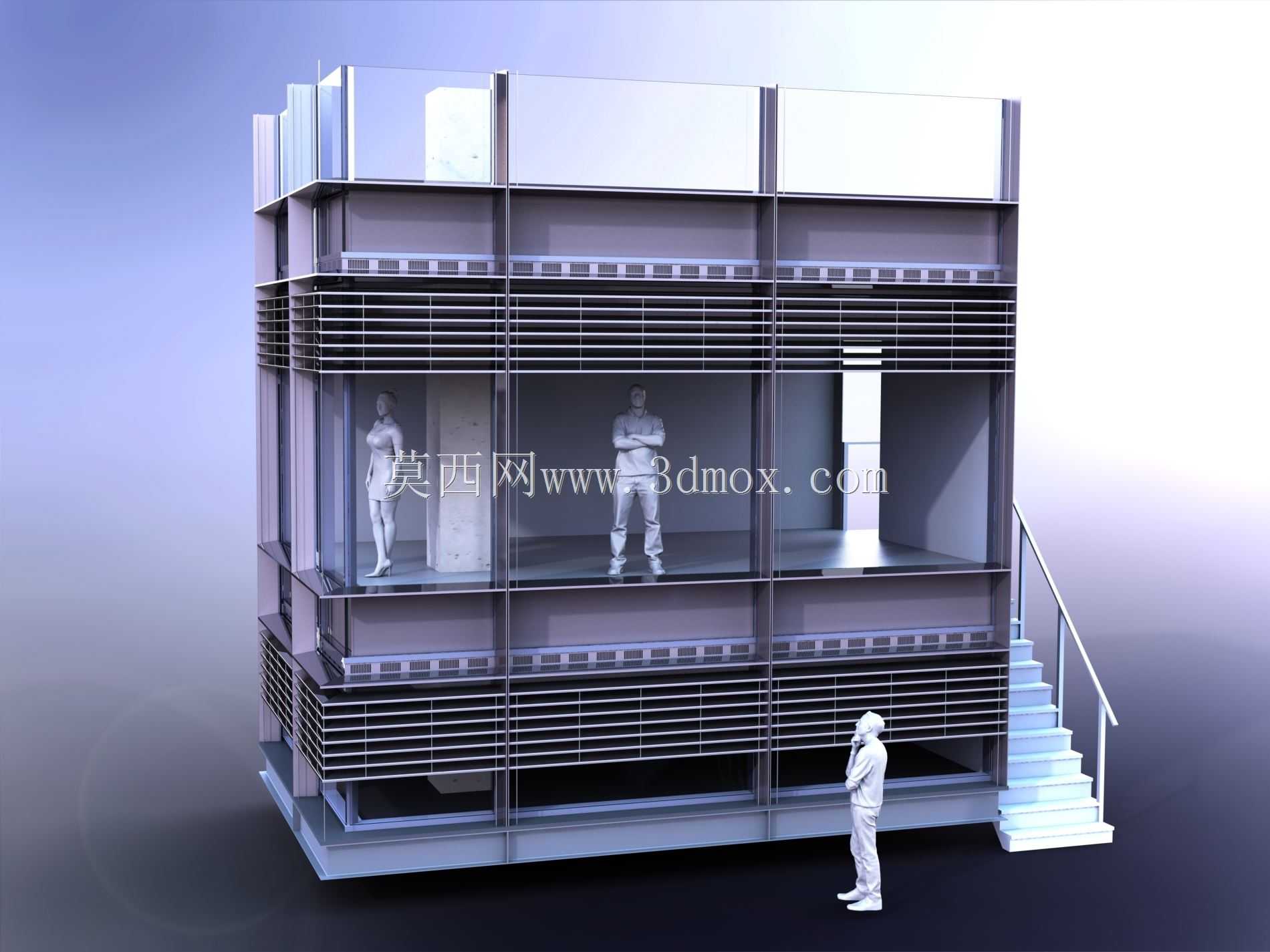

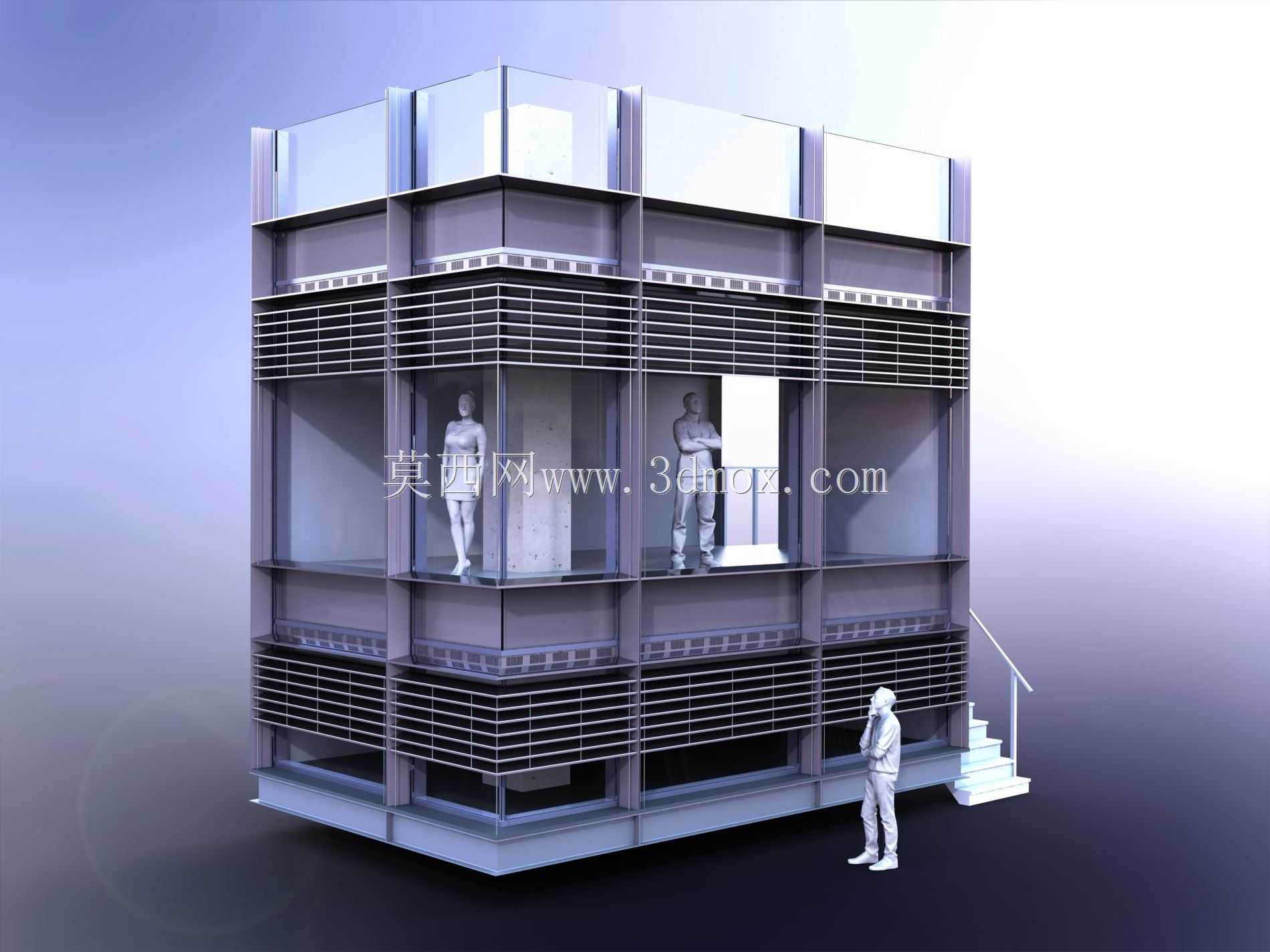

　　该模型呈现的是多层模块化建筑的外立面幕墙及主体框架结构，可用于建筑方案可视化展示、幕墙安装工艺模拟、建筑空间布局推演等场景，在商业建筑前期方案汇报、施工单位技术交底、幕墙生产厂家构件预拼装校验等环节都能发挥实际作用。从结构组成来看，模型完整还原了建筑的分层承重框架，每层的横向格栅通风构件、透明围护面板、层间承重梁都做了等比例还原，外侧设置的入户楼梯直接连通建筑首层入口，可直观展示建筑的外部通行逻辑。设计过程中优先考虑了模块化装配的落地性，所有外立面面板均采用统一模数设计，横向格栅构件沿建筑周圈通长布置，既保证了外立面的视觉整体性，也能在实际生产中减少构件开模种类，降低生产与安装成本。主体框架采用型钢拼接的结构形式，

　　立柱与横梁的连接节点位置预留了幕墙挂件的安装位，实际施工时可直接将预制好的幕墙单元挂装在框架节点上，无需现场额外焊接调整，能大幅缩短现场施工周期。从安装边界来看，模型还原的建筑主体为方正的矩形平面，周圈幕墙外轮廓与主体框架的净距控制在常规幕墙安装的操作空间范围内，首层地面与室外地坪的高差通过台阶过渡，台阶的踏步高度、宽度均符合民用建筑通行的常规尺寸要求，不会出现通行磕碰的问题。层间的横向格栅除了装饰作用，还兼顾了层间通风与设备遮挡的功能，可将每层的空调外机、通风管线隐藏在格栅后方，保证外立面整洁的同时不影响设备的通风散热需求。模型中设置的人物比例参考可直观反映建筑的实际层高与空间尺度，每层的净空高度满足常规商业空间的使用要求，

　　外立面的透明面板采用大尺寸分格设计，能最大化提升室内空间的自然采光效果，减少日间人工照明的能耗。在幕墙板块的拆分设计上，每个板块的尺寸控制在人工可搬运安装的范围内，无需大型吊装设备即可完成单块面板的更换维护，后期运维阶段若出现面板破损，可直接拆卸对应板块更换，不会影响周边其他构件的固定。建筑转角位置的幕墙采用了拼角处理，两块相邻面板的拼接缝隙预留了密封胶打注空间，可保证外立面的水密性与气密性，避免雨天出现渗水问题。层间位置设置的挡水构造与幕墙排水槽连通，可将渗入幕墙等压腔的雨水有序排出，不会顺着墙体流到室内。整体结构的受力传递路径清晰，幕墙承受的风荷载、自重荷载通过挂件传递到主体框架横梁，再经由立柱传递到建筑基础，所有受力节点的位置都做了加强处理，可满足常规风压地区的建筑外立面使用要求。
