M12铸入式预埋槽钢连接组件

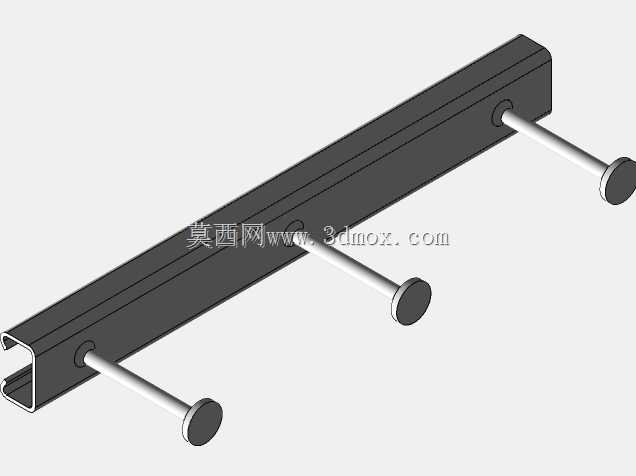

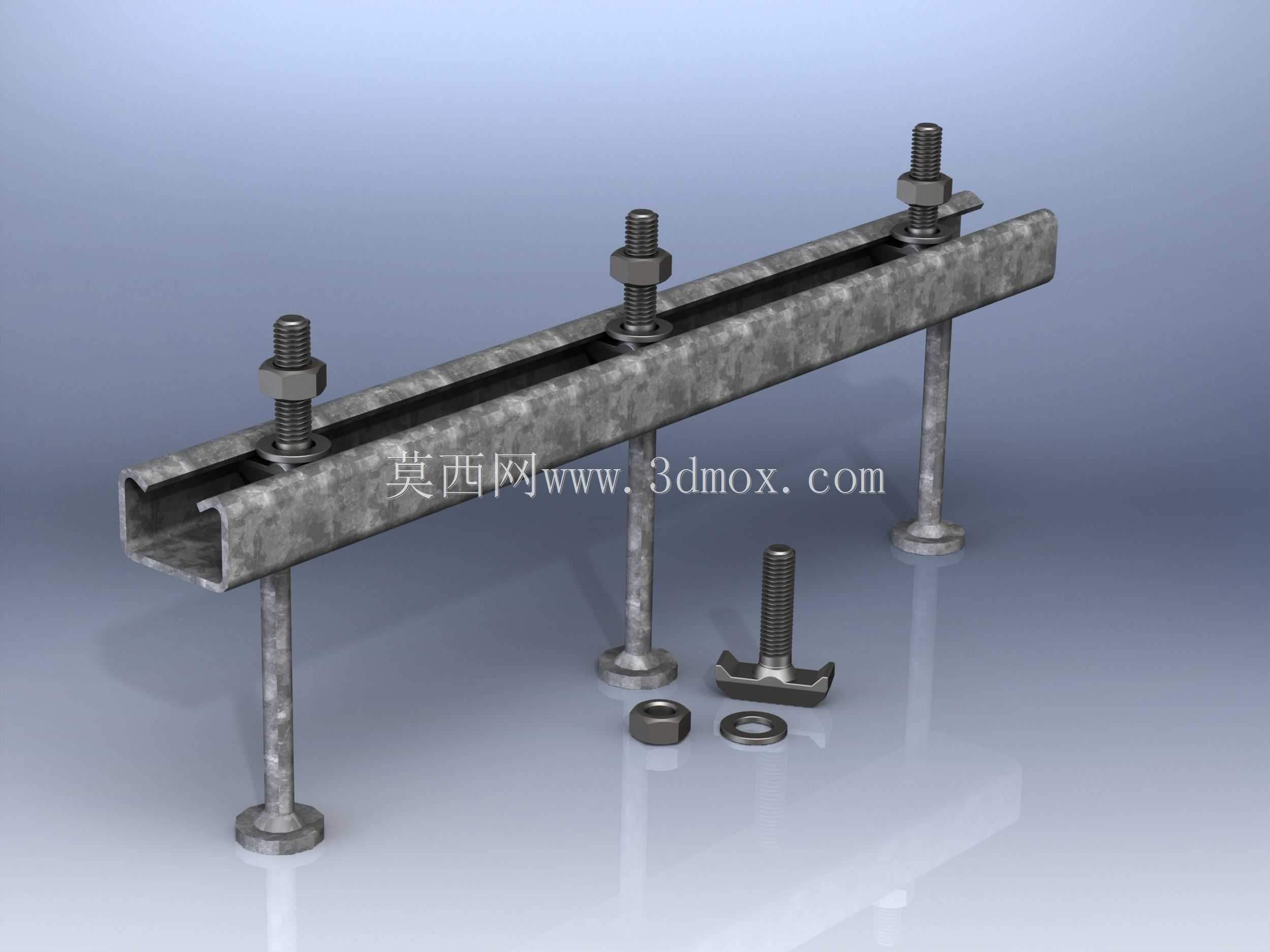

　　这套预埋连接组件多用于轨道交通隧道、综合管廊、工业厂房混凝土结构的机电管线支吊、设备基座固定场景，属于混凝土结构后置安装的核心受力连接件，相比传统膨胀螺栓受力更均匀，适配动荷载、交变荷载的长期承载需求，在地铁区间隧道的接触网支架、疏散平台固定，管廊内的电力、通信、给排水支架安装场景中应用广泛。整套组件包含冷弯成型的镀锌槽钢本体、三根焊接在槽钢背部的锚筋、配套T型螺栓、六角螺母与平垫圈，槽钢采用C型开口结构，槽内滚压有连续齿牙，可与T型螺栓的头部齿牙咬合锁止，避免螺栓受载后沿槽道方向滑移，提升连接节点的抗剪、抗扭可靠性。槽钢背部焊接的锚筋为圆钢材质，端部带有圆盘式锚头，在混凝土浇筑阶段预先埋入结构内部，通过锚头与混凝土的握裹力、

　　机械咬合力将槽道所受的外部荷载均匀传递至混凝土结构本体，避免局部应力集中导致的混凝土开裂、连接件拔出失效。设计阶段首先明确了M12螺栓的适配规格，槽道内腔尺寸严格匹配M12T型螺栓的头部尺寸，预留合理的装配间隙保证螺栓可顺利从槽道任意位置卡入，同时控制间隙量避免螺栓安装后出现过大旷量，槽道长度设定为500mm，可满足单根槽道上安装3个连接点的布置需求，适配常规支吊架的跨距要求。槽钢本体采用热浸镀锌表面处理，锌层厚度满足户外、地下潮湿环境的长期防腐要求，锚筋与槽钢背部采用二氧化碳气体保护焊满焊连接，焊脚高度符合结构件焊接规范，焊接位置做锌层修复处理避免焊接区域出现锈蚀隐患。安装边界方面，锚筋长度设定为100mm，

　　可适配最小120mm厚度的混凝土结构浇筑预埋，锚筋端部圆盘直径大于杆径2.5倍，保证在C30及以上强度等级混凝土中达到足够的锚固承载力，槽钢表面与混凝土结构表面齐平预埋，避免后期开槽破坏结构保护层。T型螺栓的头部尺寸与槽道内腔间隙控制在0.5mm以内，螺栓拧入螺母后齿牙完全咬合，可承受不低于8.8级螺栓的额定抗拉、抗剪荷载，配套平垫圈用于分散螺母对连接件的压紧应力，避免压痕导致的预紧力损失。在结构受力设计上，槽道截面的惯性矩、截面抵抗矩经过核算，可承受单根螺栓8kN的竖向工作荷载，槽道整体挠度在额定荷载下控制在1/500以内，满足管线支吊的刚度要求，避免管线运行过程中出现过大晃动。槽道两端做钝化处理，无尖锐飞边，

　　避免安装过程中划伤施工人员，同时端部封堵防止混凝土浇筑过程中砂浆进入槽道内腔，减少后期清槽工作量。这套组件的建模过程严格按照实际生产工艺还原，冷弯槽钢的折弯圆角、焊缝的成型轮廓、锚筋端部的锚头结构、螺栓的螺纹牙型都做了等比例还原，可直接用于支吊架系统的装配干涉检查、施工模拟、承载力有限元分析的前置建模工作，帮助设计人员提前校验预埋位置、螺栓间距、锚筋与结构钢筋的干涉问题，减少现场施工的返工率。在实际选型应用中，设计人员可根据实际荷载需求调整槽道长度、锚筋间距，这套标准长度的组件可作为通用选型单元，直接调用到不同项目的预埋结构设计中，无需重复建模，提升结构设计阶段的工作效率。需要注意的是，这类预埋槽道在安装时需保证锚筋与结构主筋可靠绑扎固定，避免混凝土浇筑过程中槽道出现移位、偏斜，槽道开口表面需采用密封胶带封堵，防止砂浆进入槽内影响后期螺栓安装，T型螺栓安装时需确认头部齿牙与槽道齿牙完全咬合后再施加预紧扭矩，预紧力需符合螺栓等级对应的扭矩要求，避免预紧不足导致节点滑移或预紧过度导致螺栓断裂、槽道变形。
