M8规格书本式连接紧固螺钉组件

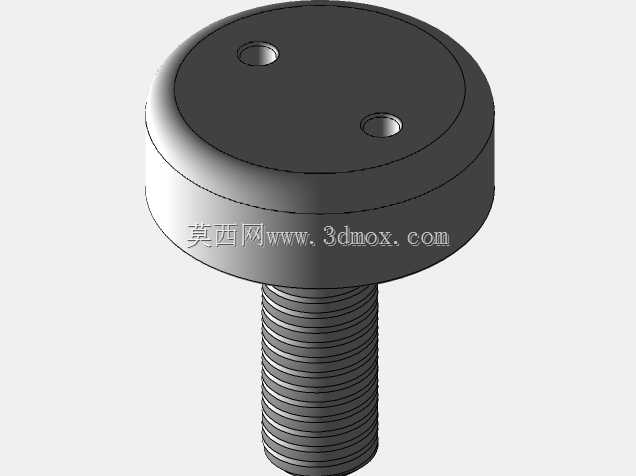

　　这类螺钉组件常被应用在需要平齐安装、外露面无凸起的装配场景中，比如薄型钣金护罩的拼接、小型电控箱门板的内嵌固定、工装夹具定位块的沉装锁紧，还有部分消费类电子设备的外壳连接工位，安装完成后螺钉头部完全沉入预制的沉孔内，不会在设备外表面形成突出结构，避免剐蹭操作人员或是干涉周边部件的运动轨迹。从结构设计来看，这款螺钉采用圆柱平头的外形，头部端面加工有两个对称的小孔，区别于常见的十字槽、内六角槽锁紧结构，这种双孔设计需要配套专用的两爪扳手进行拧紧操作，一方面可以在头部直径受限的情况下提供足够的锁紧扭矩传递位点，避免槽口打滑造成的头部损伤，另一方面也能在一定程度上起到防随意拆卸的作用，非专用工具无法完成拆装，

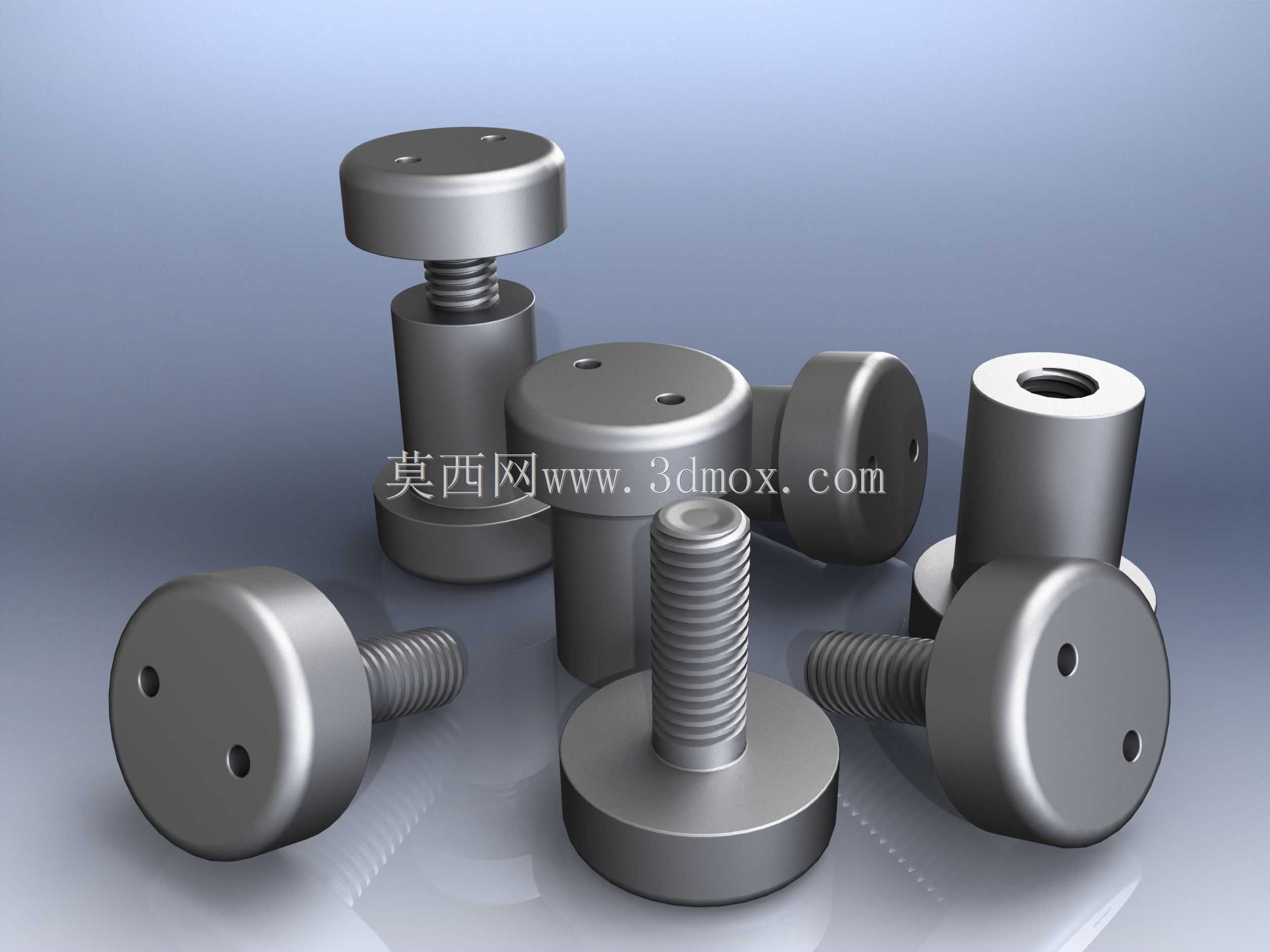

　　适合用在不希望终端用户随意拆解的装配部位。配套的螺母部分采用外圆柱结构，内孔加工有匹配M8螺纹的内螺纹，螺母的外圆尺寸与螺钉头部直径保持一致，安装时螺母可以直接嵌入预制的等直径安装孔内，不需要额外加工防转结构，孔壁本身就可以限制螺母跟随螺钉转动，大幅降低安装面的加工难度，在薄板叠装的场景下，只需要在两层板材上分别加工对应直径的光孔，放入螺母后穿入螺钉即可完成锁紧，不需要在板材上加工螺纹，对于厚度不足3mm的薄板来说，这种结构能有效避免薄板攻丝后螺纹牙数不足、连接强度不够的问题。从安装边界来看，螺钉的螺纹规格为标准M8粗牙螺纹，螺距1.25mm，适配常规的M8螺纹公差等级，螺钉头部厚度控制在5mm以内，

　　对应的安装沉孔深度只需要比头部厚度大0.2mm即可保证安装后表面平齐，螺母的总长度根据不同的叠装厚度有对应规格，本次涉及的16规格款，螺母长度为16mm，适合总叠装厚度在10mm到14mm之间的板材连接场景，安装时螺钉穿过上层板材的光孔后拧入螺母内，螺钉的螺纹旋合长度可以达到8mm以上，满足通用机械连接中螺纹旋合长度不小于螺纹公称直径的设计要求，保证连接的抗剪切、抗拉伸强度符合使用标准。在实际选型过程中，需要注意安装孔的直径公差，螺母外圆与安装孔的配合间隙建议控制在0.1mm到0.2mm之间，间隙过大会造成装配后螺母偏斜，导致螺钉拧入时出现卡滞、螺纹错牙的问题，间隙过小则会造成螺母放入困难，增加装配时的操作难度。

　　另外头部端面的两个锁紧小孔，中心距设计为5mm，配套扳手的插销直径需要比小孔直径小0.1mm左右，保证插销可以顺利插入孔内传递扭矩，拧紧时的扭矩建议控制在8N·m到12N·m之间，避免扭矩过大造成螺钉头部断裂或是螺纹滑牙，尤其是在铝合金、塑料等低强度材质的安装场景中，需要适当降低锁紧扭矩，防止安装孔被挤压变形。这类连接结构相比传统的沉头内六角螺钉，优势在于头部没有锥面，不需要加工锥形沉孔，对于加工精度不足的现场安装场景来说，圆柱沉孔的加工难度远低于锥形沉孔，只需要用普通钻头加工出对应深度的直孔即可，不需要使用专用的锪孔钻头，能有效降低加工环节的成本与操作要求，同时圆柱头的受力面积比同直径的沉头锥面更大，锁紧时对安装面的压强更小，不会像沉头螺钉那样在锁紧时因为锥面的分力造成安装孔边缘的材料塌陷，更适合用在硬质塑料、铝合金等硬度较低的基材连接场景中。在三维建模过程中，需要重点注意螺纹部分的收尾结构，螺钉末端的螺纹收尾要符合标准螺纹的退刀结构，避免建模时出现螺纹直接切到螺钉端面的错误结构，导致实际生产时无法加工，螺母的内螺纹入口处需要加工有1mm×45°的导向倒角，方便螺钉拧入时的对中，减少初始拧入时的螺纹错牙概率，螺钉头部的两个小孔深度要控制在2mm左右，过深会降低螺钉头部的结构强度，过浅则会导致扳手插销插入深度不足，拧紧时容易滑脱。
