Dubo尼龙锁紧扣环密封连接结构

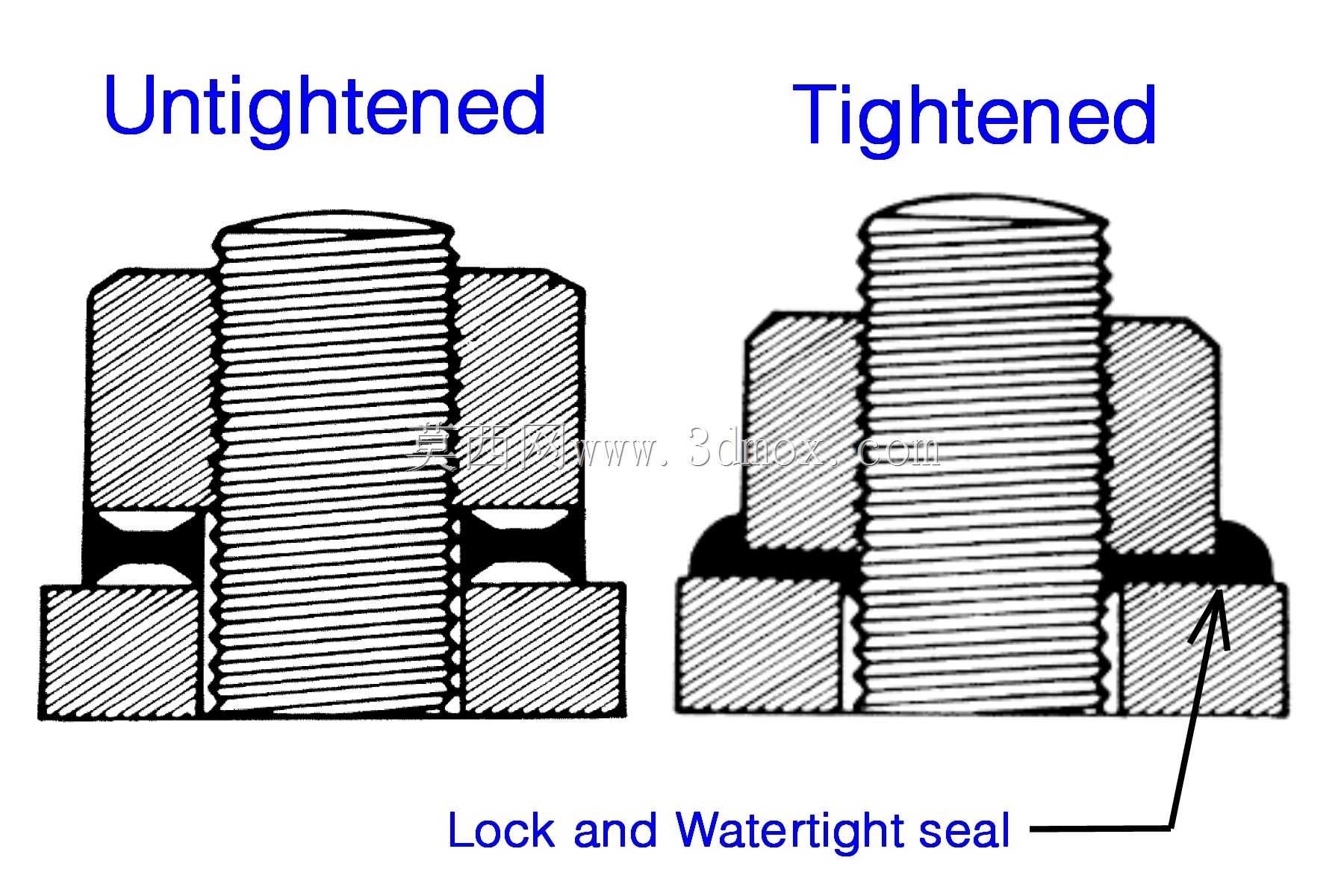

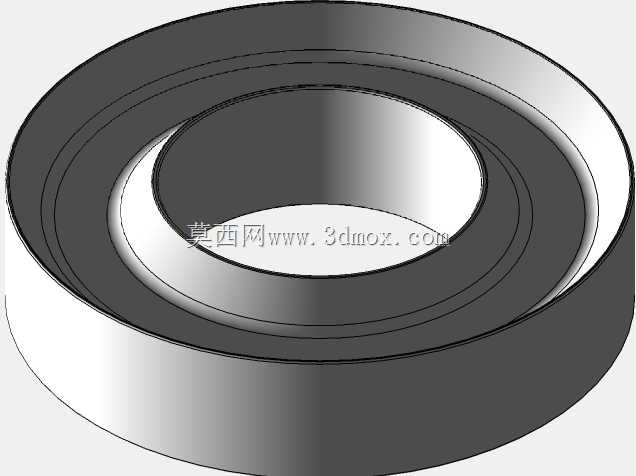

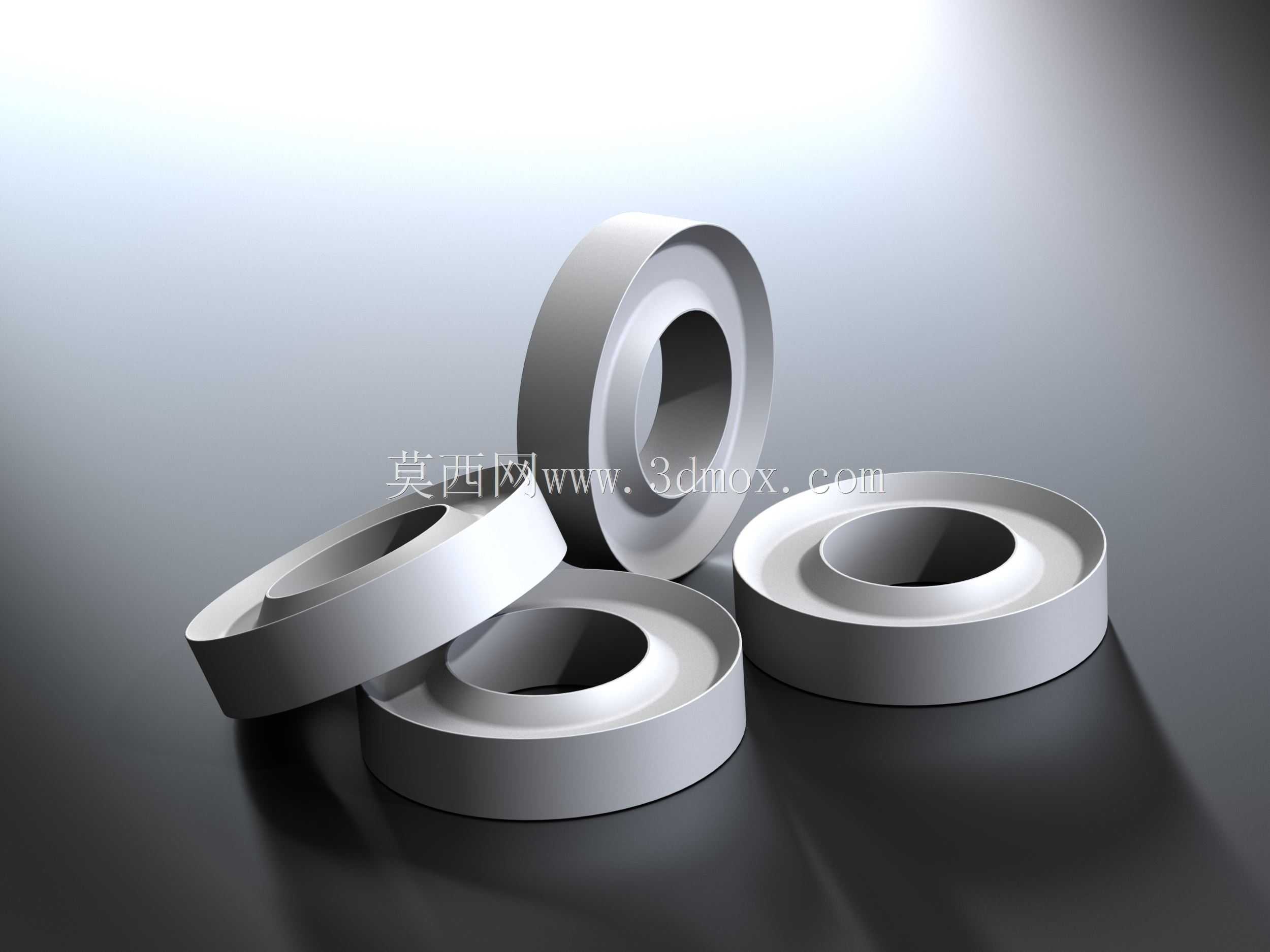

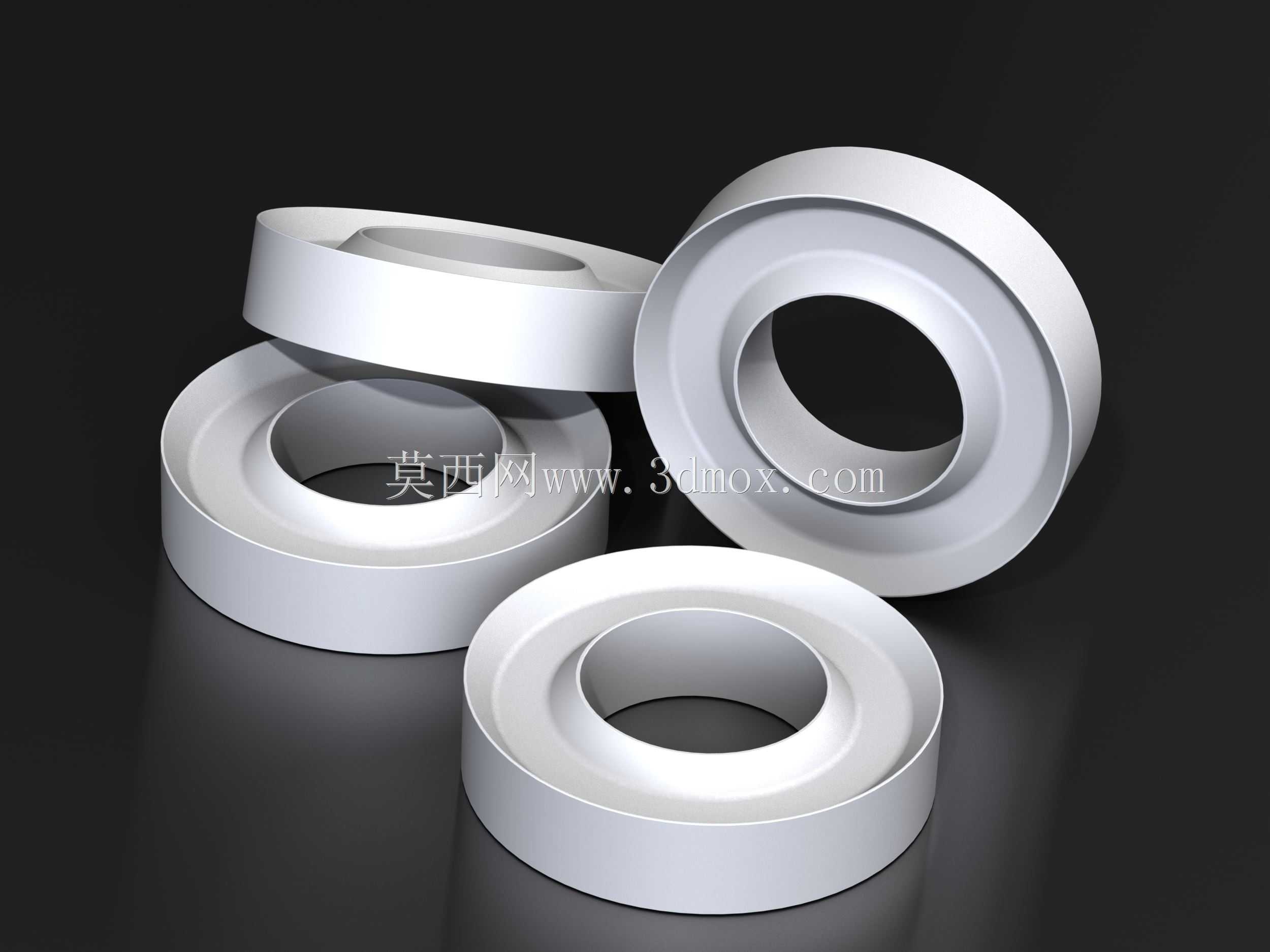

　　在流体输送管路、承压设备装配、户外机电设施安装等场景中，螺栓连接的水密性失效一直是结构设计阶段需要重点规避的问题，常规平垫配合弹垫的组合，在长期受振动、温变循环、介质侵蚀的工况下，很容易出现预紧力衰减、接触面微缝隙渗漏的情况，这类尼龙扣环正是针对这类痛点开发的连接辅件。从结构形态来看，该扣环采用带锥面过渡的环形结构，内环与螺栓杆部预留合理的配合间隙，外环接触面做了微弧度处理，安装时随着螺栓预紧力的施加，扣环受压产生均匀的弹性形变，一方面可以填充螺栓头与被连接件表面的微观不平整间隙，阻断流体渗漏的路径，另一方面可以持续提供轴向的张紧力，抵消振动工况下螺栓的回转松动趋势，相比传统金属垫圈，尼龙材质本身具备的自润滑特性和耐腐性能，

　　也能避免不同金属接触面的电化学腐蚀问题，延长连接结构的整体服役寿命。设计这类扣环的时候，首先要明确适配的螺栓公称直径范围，内环孔径要比对应螺栓大0.2-0.5mm，保证安装时可以顺利套入，不会出现卡滞，同时孔径也不能过大，否则预紧时扣环容易出现偏斜，导致受力不均影响密封和锁紧效果；扣环的整体厚度要根据预紧力需求匹配，常规M6-M12规格的螺栓适配的扣环厚度在2-4mm区间，过薄会导致弹性补偿量不足，过厚则会占用过多的连接长度，导致螺栓啮合牙数不足带来连接强度风险。外环的锥面角度是设计的核心参数，一般控制在12-15度之间，这个角度区间下，预紧时扣环的形变方向主要集中在轴向和径向的接触面，不会出现过度的径向延展导致的材料蠕变，

　　同时能保证接触面的压应力均匀分布，不会出现局部压应力过大损伤被连接件表面，或者局部压应力不足导致密封失效的问题。在实际选型应用中，这类扣环常被用在户外给排水管路的法兰连接、小型水泵的端盖紧固、户外光伏支架的节点连接、船舶舱内小型设备的安装固定等场景，这些场景要么长期接触水汽，要么持续受设备运行振动影响，普通的金属垫圈组合很难满足长期无维护的使用需求。安装过程中需要注意，预紧力不能超过尼龙材料的抗压屈服强度，否则扣环会出现不可逆的塑性形变，失去弹性补偿能力，针对不同材质的被连接件，比如塑料壳体、铝合金构件、不锈钢板材，需要匹配对应硬度等级的尼龙扣环，避免压伤较软的被连接表面。从建模逻辑来看，这类环形构件的建模不需要复杂的曲面特征，通过旋转凸台就可以完成主体结构的构建，重点是要精准控制锥面的角度公差、内环与外环的同轴度，以及上下接触面的平面度，这些形位公差会直接影响安装后的受力均匀性，如果同轴度偏差过大，安装后扣环一侧受压过大另一侧间隙过大，很容易出现渗漏或者松动的问题；上下接触面的平面度要控制在0.1mm以内，避免出现局部翘曲导致的密封失效。另外在设计时还要考虑安装边界，扣环的外环直径要比对应的螺栓头支承面直径小1-2mm，保证螺栓头的压力可以完全覆盖扣环的受压面，不会出现扣环局部突出螺栓头之外，导致预紧力无法有效传递的问题，同时也要保证扣环的外环直径大于被连接件上的安装通孔直径，避免扣环在预紧时嵌入安装孔内，失去密封和锁紧的作用。

　　相比组合式的密封垫圈加锁紧垫圈的方案，这种一体化的尼龙扣环安装更便捷，不需要额外搭配多个辅件，能减少装配线上的零件分拣工作量，降低人工装配的出错概率，同时尼龙材质本身的绝缘特性，也可以在有电气绝缘需求的连接场景中使用，避免螺栓连接形成导电通路带来的电化学腐蚀或者静电积累问题。在长期温变工况下，尼龙材料的线膨胀系数和金属构件存在差异，设计时已经预留了足够的形变补偿空间，在-20℃到80℃的常规工作温度区间内，不会因为温度变化导致预紧力出现大幅波动，能维持稳定的连接性能。针对有食品级接触需求的应用场景，还可以选用符合食品接触安全标准的尼龙材质制作该扣环，用在食品加工设备的壳体连接、饮品输送管路的紧固位置，不会污染接触的介质，满足卫生级设计要求。
