重型壁挂铝挤压挂钩组件结构设计

　　这套铝挤压成型的挂钩组件，主要面向需要在垂直墙面、设备框架立面挂载中等重量物件的场景，不管是家装场景里悬挂无框装饰画、置物搁板，还是工业车间里在铝型材框架上挂载工具挂板、小型料盒、检测仪器支架，都能通过这套组件实现免打孔或者少打孔的稳定挂载，相比传统的塑料挂钩或者薄钢板冲压挂钩，铝挤压材质的结构强度更高，抗形变能力更强，长期承重不会出现蠕变下垂的问题。

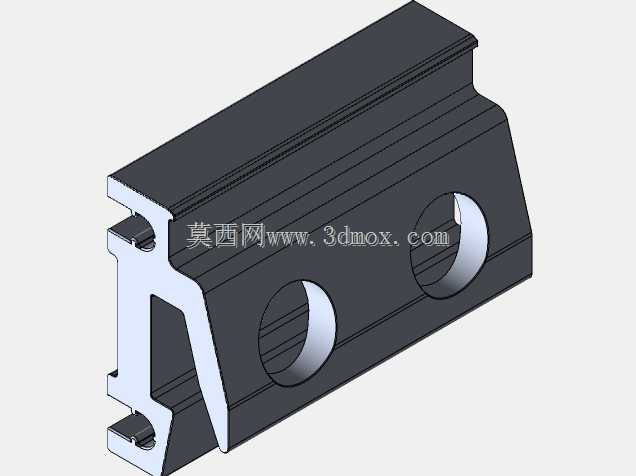

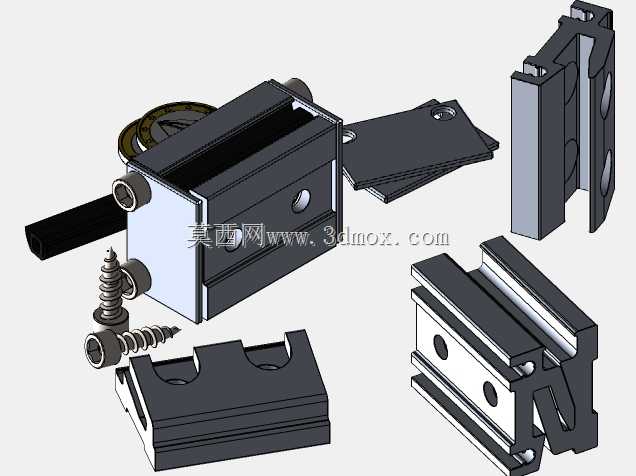

　　从结构设计思路来看，整套组件拆分了多个功能模块，主体的基座件采用带T型滑槽的铝挤型材截面，这种截面设计一方面可以利用铝挤工艺一次成型出导向滑槽，不需要后续二次铣削加工滑槽结构，大幅降低量产时的加工成本，另一方面滑槽可以兼容标准的T型螺栓、滑块螺母，安装时可以根据挂载点的实际位置灵活调整挂钩的横向间距，不需要在安装面上提前打密集的定位孔，适配不同宽度的挂载物件。配套的压块、卡扣件都做了楔形锁紧结构，当挂载重物产生向下的拉力时，楔形面会产生向内的挤压力，自动锁紧滑槽内的连接螺母，不会因为长期震动或者反复挂载出现连接件松脱的问题。

　　实际安装时，基座可以通过沉头螺丝直接固定在混凝土墙面、木质墙板或者金属框架立面上，沉头孔的设计可以让螺丝头部完全埋入基座表面，不会突出干涉后续挂钩滑块的滑动调整。配套的密封胶条可以嵌入基座和安装面之间的缝隙，一方面起到找平作用，避免墙面不平整导致基座安装后出现应力集中，另一方面可以减少金属基座和墙面之间的硬接触，防止墙面漆面被刮花，同时也能起到一定的减震作用，挂载易碎物件时可以缓冲外界震动带来的冲击。配套的紧固件都采用标准内六角螺丝，市面上容易采购替换，不需要定制特殊规格的连接件，后期维护更换配件的成本很低。

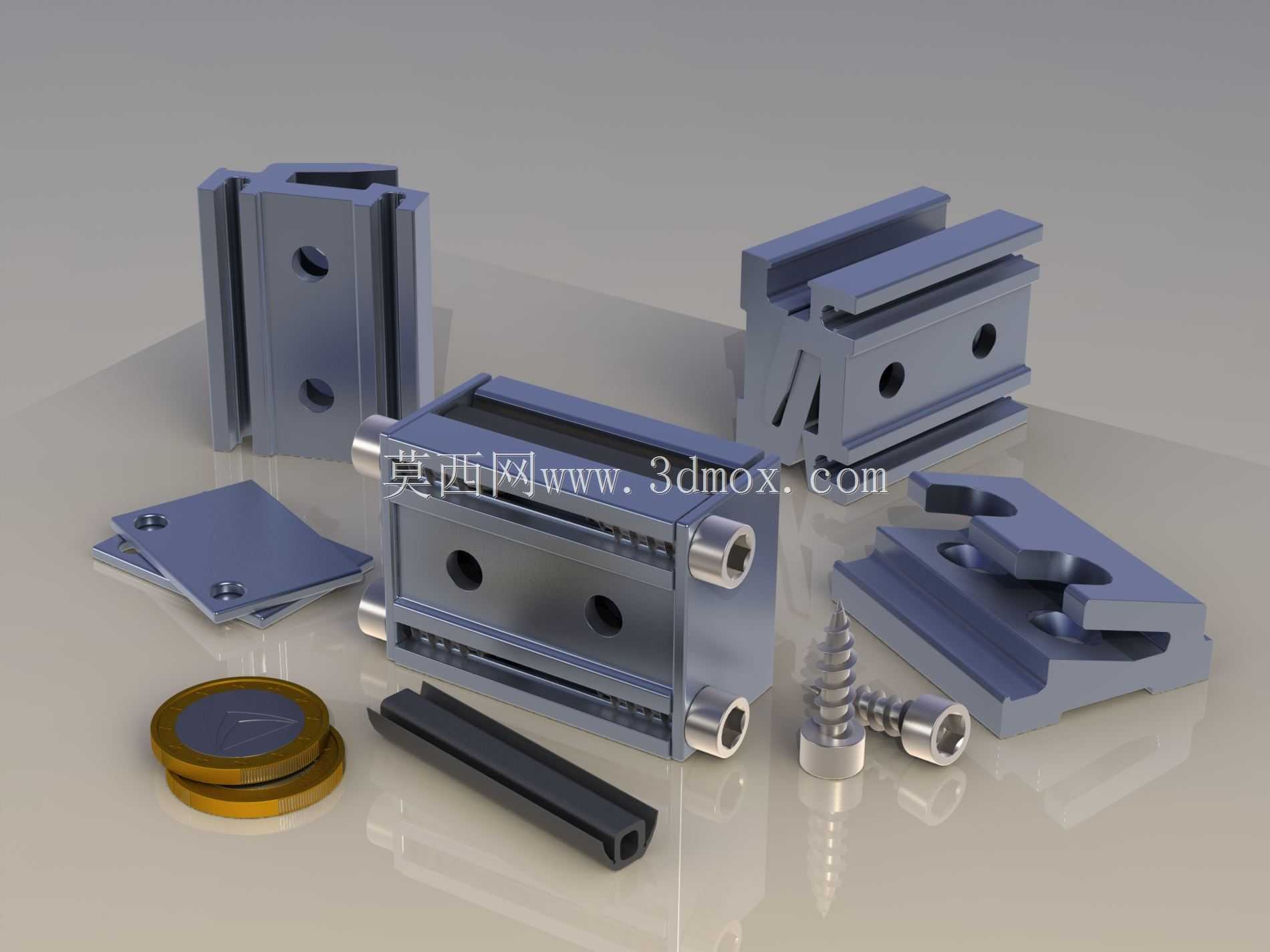

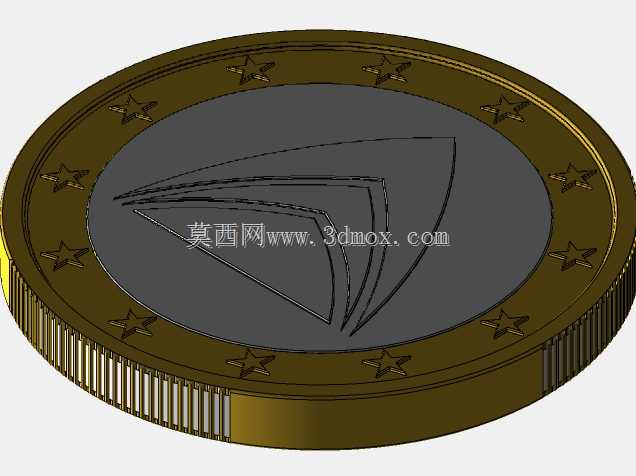

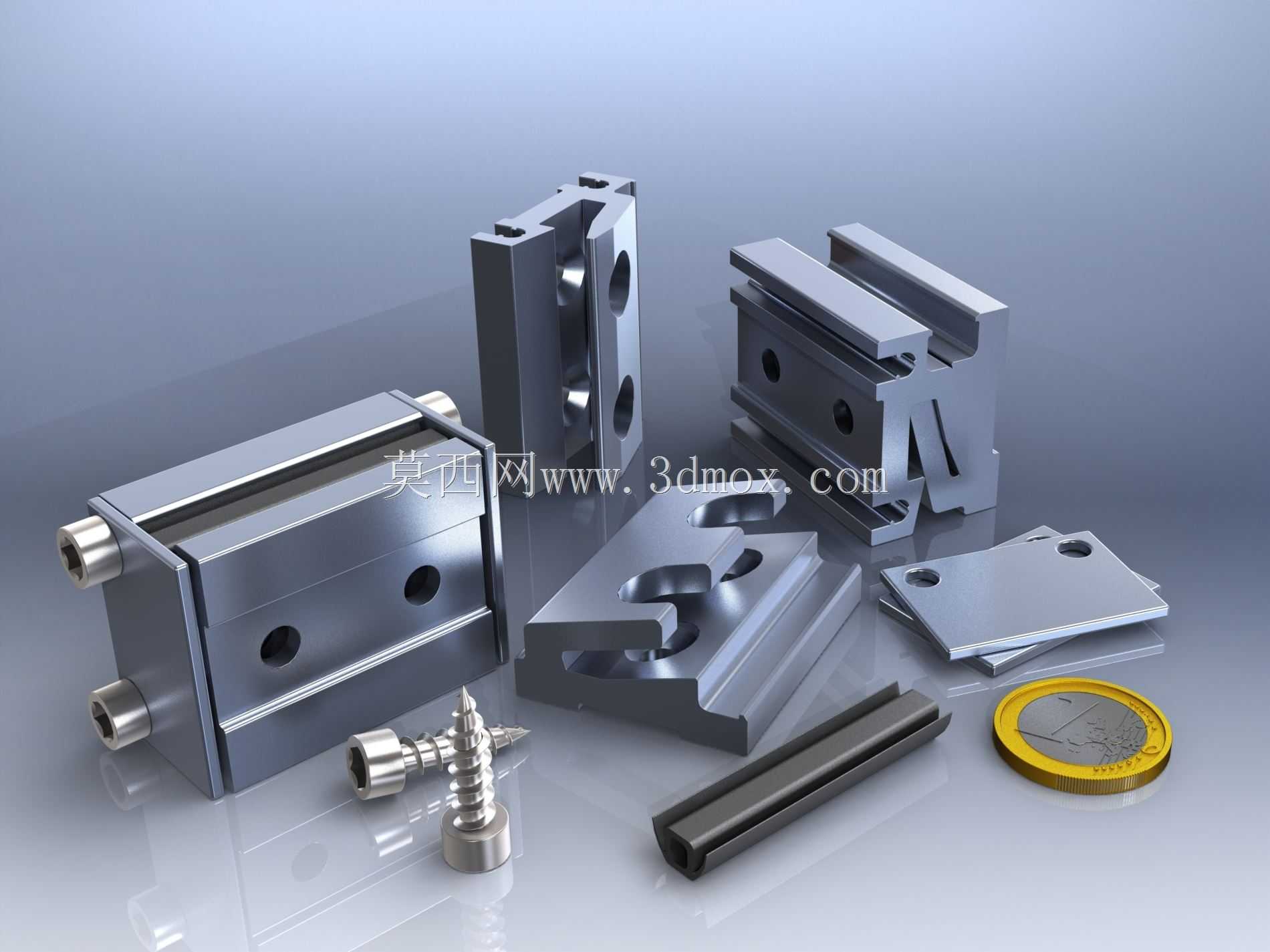

　　从尺寸边界来看，整套组件的单组基座长度控制在100毫米以内，宽度不到40毫米，突出墙面的厚度不到30毫米，整体结构非常紧凑，不会占用过多的墙面空间，旁边放置的欧元硬币可以直观对比出各个零件的小巧尺寸，即使是在狭窄的设备框架间隙里也能安装使用。挂钩的承重接触面做了圆弧过渡处理，不会刮伤被挂载物件的挂孔或者挂绳，接触面上还预留了防滑胶条的安装槽，可以粘贴橡胶防滑垫，挂载表面光滑的金属板或者玻璃画框时不会出现滑移脱落的问题。

　　设计时还考虑了不同安装场景的兼容性，除了直接固定在墙面的安装方式，这套组件还可以通过配套的夹板件，直接卡在标准工业铝型材的槽口上，不需要在铝型材上打孔，不会破坏型材的结构强度，非常适合在自动化设备的外围框架上挂载走线槽、小型操作盒、提示标牌等物件，调整位置时只需要松开锁紧螺丝就可以沿着型材滑槽滑动到目标位置，调整到位后拧紧螺丝即可完成固定，比传统的打孔安装方式效率高很多，后期调整工位布局时也不会在型材上留下多余的安装孔，保持框架的整洁美观。

　　整套组件的所有铝制零件都采用同一种铝合金牌号挤压成型，表面可以做阳极氧化处理，既可以提升表面硬度防止刮花，也可以根据使用场景做成不同的颜色，和周边的装修风格或者设备外观配色保持协调。零件的棱角位置都做了C0.5的倒角处理，没有尖锐的毛刺边，安装操作时不会划伤操作人员的手部，符合五金配件的安全设计要求。在承重性能方面，单组挂钩在正确安装的前提下可以承载15公斤以内的静态载荷，满足绝大多数日常家装和轻型工业挂载的需求，如果需要挂载更重的物件，可以并排增加多组挂钩组件，通过分散载荷的方式提升整体承重能力，适配不同重量的挂载需求。
