金属挂钩与织带连接结构三维设计

　　日常接触到的各类吊挂、束紧场景里，这类带钩结构的使用频率远超多数人的认知，小到户外背包的外挂挂点、仓储周转箱的束带端头，大到物流运输环节的货物捆扎固定、轻型工装的吊挂挂载，都能看到这类结构的身影。很多刚入行的结构设计人员容易把这类构件想的过于简单，觉得不就是个弯个钩子加个织带固定段，实际在做三维建模和结构校核的时候，要兼顾的边界条件一点都不少。

　　先从实际使用的受力场景来说，这类挂钩多数配合编织织带使用，常规适配的织带宽度在20mm到50mm区间，对应不同的额定载荷等级，模型里的平直金属片段，就是用来和织带做卷边压合固定的，设计的时候这个平直段的长度不能随意定，太短的话织带卷压之后的咬合面积不足，受拉的时候容易出现织带滑脱，太长的话又会增加不必要的材料成本，还会让安装之后的突出段过长，容易和周边构件发生剐蹭。卷边的圆弧半径是设计里的细节重点，半径过小的话，压合过程中金属片的弯折位置会出现应力集中，反复受载之后容易从弯折处产生疲劳裂纹，半径过大的话，织带穿入之后的压合紧度不够，使用过程中织带会在卷边内部出现窜动，长期磨损会降低织带的断裂强度。

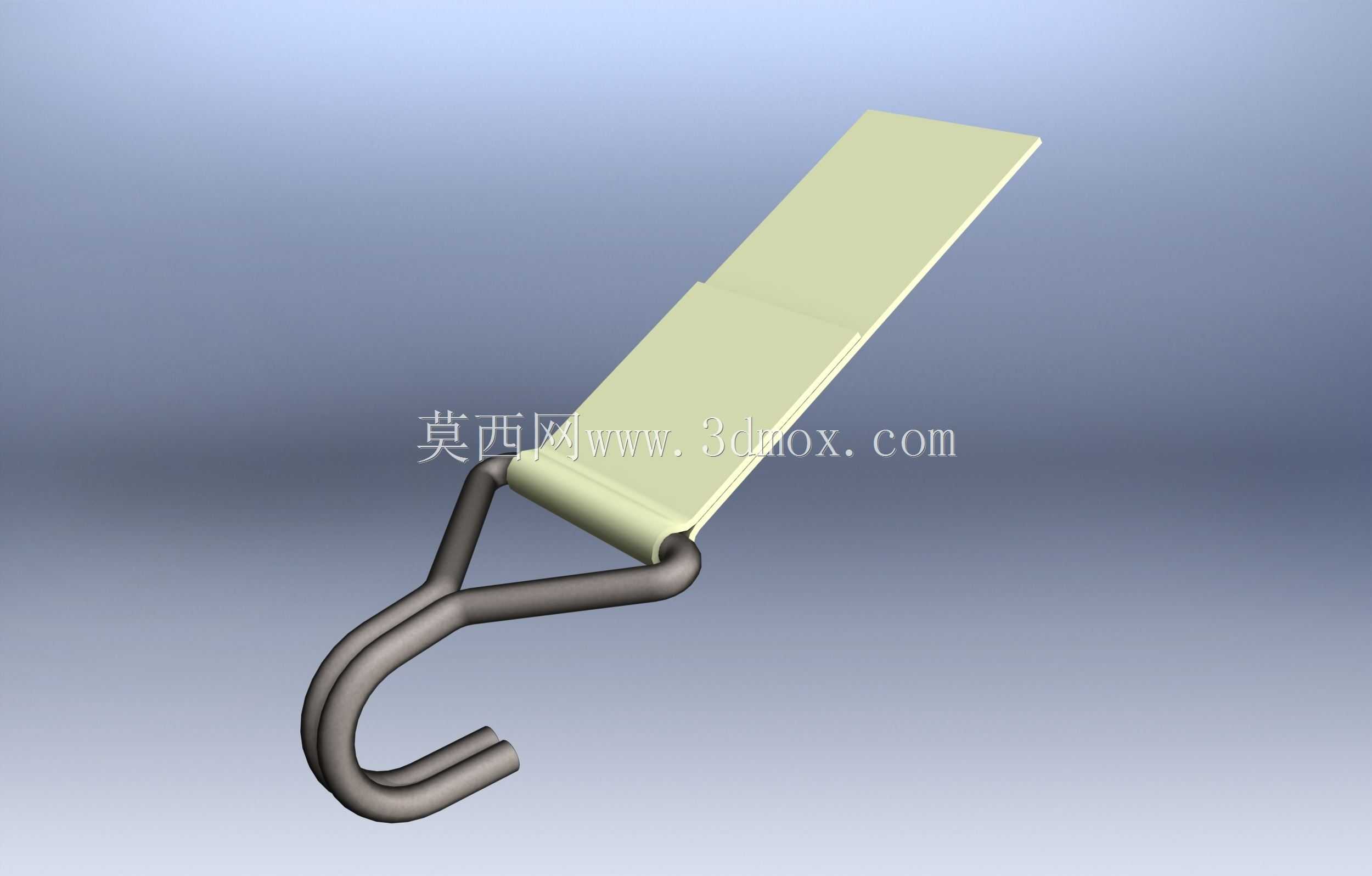

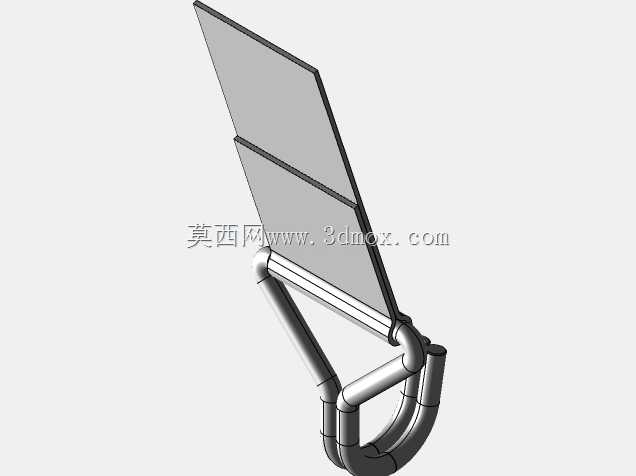

　　再看金属钩体部分，采用的是双股线材弯折成型的结构，这种设计比单股线材的抗变形能力强很多，同等线材直径下，双股结构的抗侧向歪斜能力能提升60%以上，毕竟实际使用的时候，挂钩很少会受到纯轴向的拉力，多数时候载荷方向会有一定的偏角，单股挂钩在偏载作用下很容易出现开口张开、挂钩脱开的风险。钩体和固定片连接的位置，是把线材端头嵌入到固定片的卷边内部，和织带一起压合固定，这个位置的线材要做压扁处理，增大和卷边内壁的接触面积，避免受拉的时候线材在卷边内部出现转动，导致钩体的朝向发生偏转。钩体的开口尺寸设计也有讲究，开口太小的话，挂接对应规格的挂杆、挂环的时候操作不便，甚至无法顺利卡入，开口太大的话，挂载之后如果受到振动冲击，挂钩很容易从挂载点上意外脱出，一般开口尺寸会比适配的挂载杆直径大3mm到5mm，既保证挂接操作的顺畅度，又能降低意外脱开的概率。

　　从安装边界来说，这类构件属于末端执行的连接件，不需要额外的紧固件辅助安装，只需要把织带穿入固定片的卷边位置，用压合设备把卷边压紧，让金属片和织带、钩体端头紧密咬合就完成装配，装配效率很高，适合大批量的生产线组装。建模的时候要特别注意几个配合面的公差，卷边的内圈直径要比织带压实后的厚度加上线材压扁后的厚度总和大0.2mm左右，给压合工序预留足够的变形空间，不然压合的时候会出现金属片被撑裂的问题。钩体的弯折圆弧处要做光滑过渡，不能有尖锐的折角，一方面是避免尖锐位置应力集中降低构件的整体强度，另一方面也是防止使用过程中尖锐的边角割伤操作人员，或者刮坏被挂载的物品表面。

　　很多设计人员在做这类构件的建模时，容易忽略实际使用中的磨损问题，钩体和挂载点接触的位置，是长期摩擦的区域，线材的表面如果没有做相应的处理，反复挂载拆卸之后，接触位置会很快出现磨损，线径减小之后整体的承载能力就会下降，所以在三维建模的时候，这个接触区域可以适当做局部的加厚处理，或者在结构上预留出磨损余量，保证构件在全生命周期内的承载能力都能满足设计要求。另外钩体的末端要做向内的小角度回弯，这个结构看起来不起眼，但是能很大程度上降低挂钩脱出的风险，尤其是在设备振动、织带出现小幅晃动的场景下，这个回弯段能挡住挂载点，不会因为小幅的位置偏移就导致挂钩脱开。

　　从材料选型的匹配性来说，固定片一般采用冷轧弹簧钢板，有足够的强度和韧性，卷边压合之后不会出现开裂，钩体部分采用碳素弹簧钢线材，弯折成型之后经过热处理，有足够的弹性和强度，受到一定的冲击载荷的时候能产生小幅的弹性变形，卸载之后能恢复到原有形状，不会出现永久变形。建模的时候要把材料的成型特性考虑进去，比如钩体的弯折半径不能小于线材直径的1.5倍，不然冷弯成型的时候线材外侧会出现微裂纹，后续使用过程中容易从裂纹位置断裂。固定片的冲压落料边缘要做倒角处理，去除毛刺，避免压合的时候毛刺割断织带的纤维，影响织带的连接强度。
