科幻风格防护框架式动力电池结构设计

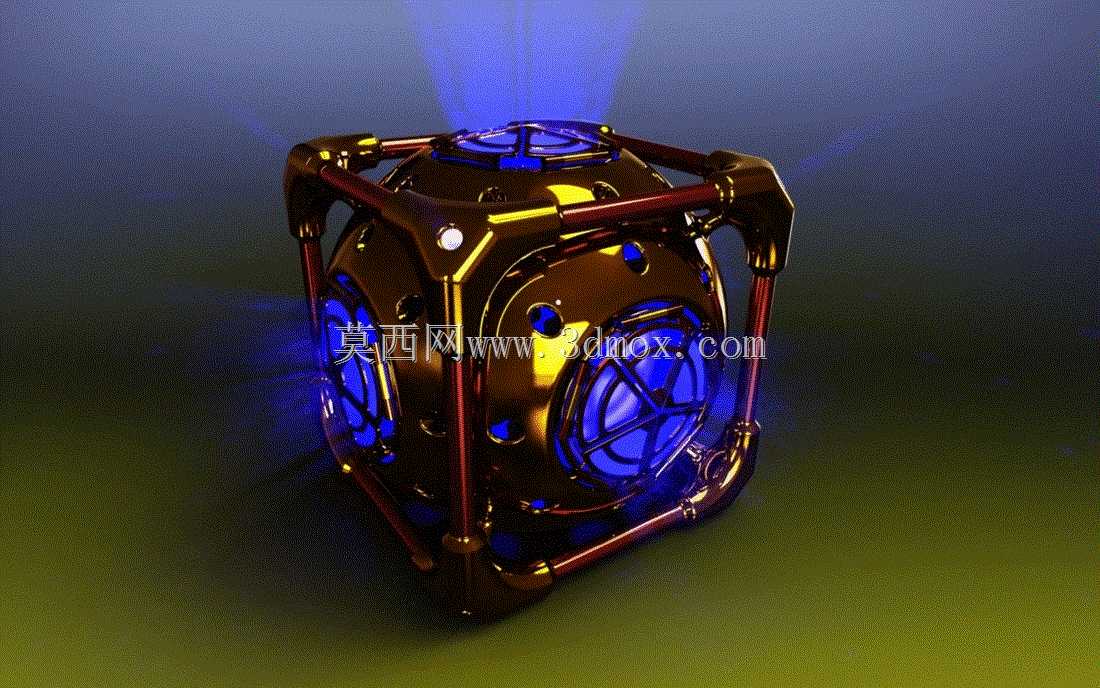

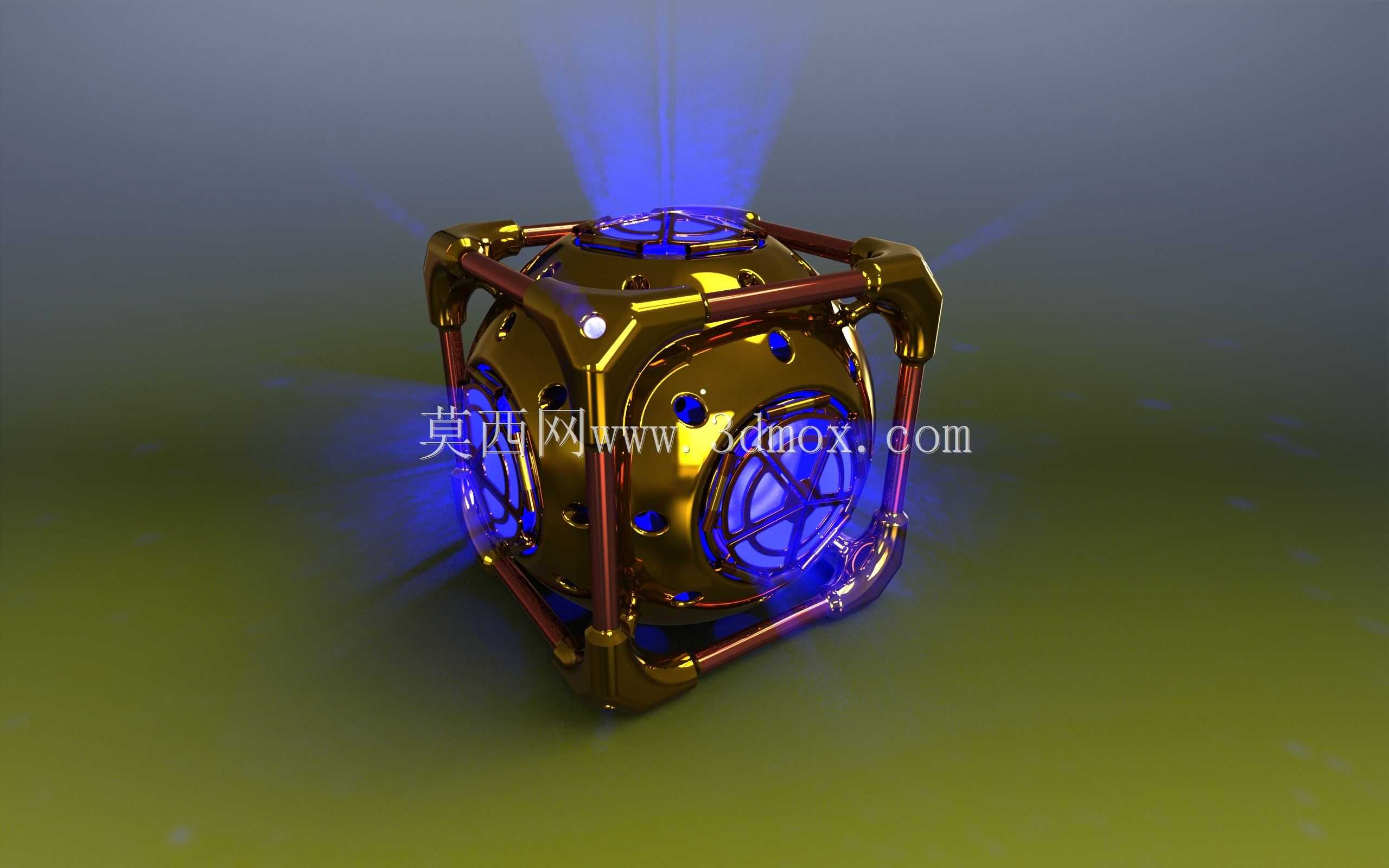

　　做了快十年结构设计，见过不少储能单元的结构方案，这次的框架式动力电池设计，最先考虑的是户外作业场景下的磕碰防护问题——很多便携储能设备在工地、户外勘测、应急救援场景里，经常会遇到边角碰撞、滚落的情况，普通塑料外壳很容易开裂漏液，甚至引发内部电芯短路。这个设计最外层用了多根圆弧形金属管材拼接成立体防护框架，框架的八个边角都做了圆弧过渡的加厚支撑结构，相当于给内部的电芯舱做了一圈独立的防撞缓冲笼，哪怕从半米高度滚落，冲击力会先被外层框架分散吸收，不会直接传递到内部的电芯密封舱上。

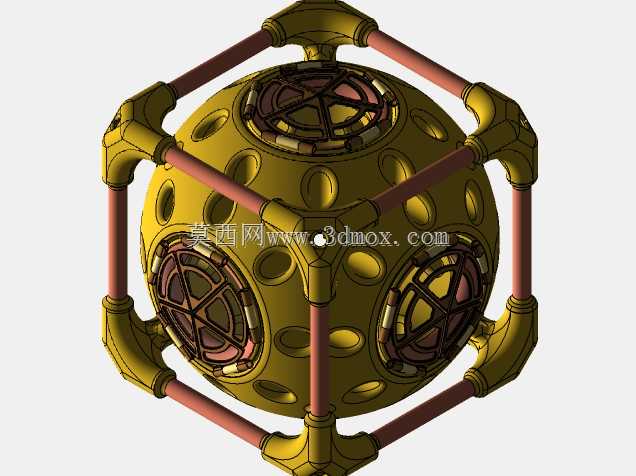

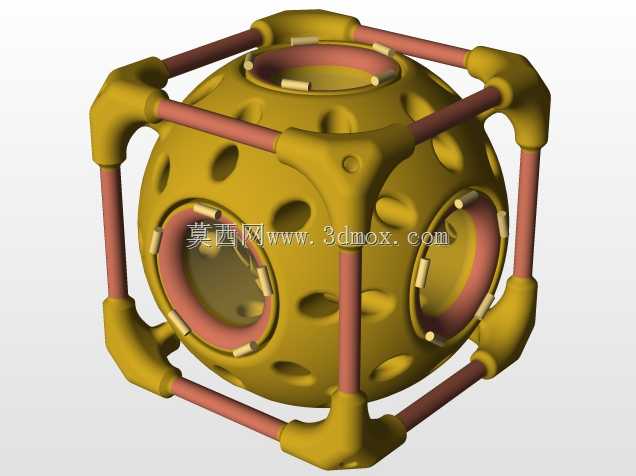

　　内部的电芯舱采用了近似球形的腔体设计，相比传统方形电池壳，球形腔体的壁厚均匀性更好，在同等壁厚下抗内压、抗外部挤压的能力更强，也能更合理地排布圆柱电芯的固定支架，让每一组电芯的散热间隙保持一致。舱体表面开了多组圆形的镂空散热孔，这些孔位不是随意排布的，刚好对应内部电芯组的间隙风道，配合舱体两端的蓝色透光散热格栅，能在设备工作时形成自然对流的散热通道，不用额外加装散热风扇，就能把电芯充放电时产生的热量及时导出去，减少高温下电芯衰减的速度。

　　外层框架和内部电芯舱之间没有做硬连接，而是在四个连接支点处加了橡胶减震垫，这个细节是考虑到设备搭载在移动作业平台上时，会持续受到振动影响，硬连接很容易让连接焊点松脱，减震垫能过滤掉大部分高频振动，保证内部电气连接的可靠性。框架上的管材都做了圆角打磨，没有尖锐的棱角，搬运的时候不会划伤操作人员的手套或者皮肤，也不会勾挂作业现场的线缆。

　　从安装边界来看，整个装置的外接接口都集中在框架顶部的平面区域，接口周围做了凸起的防水挡边，哪怕户外作业时遇到小雨，雨水也不会顺着接口流进内部电路，顶部的平面也可以临时放置小型的检测工具，不用额外找置物平台。底部的框架支脚做了防滑的纹理处理，放在金属工作台、水泥地面上都不会轻易滑动，支脚的高度留了15mm的间隙，一方面能让底部的散热孔保持通风，另一方面如果地面有少量积水，也不会泡到舱体底部的密封结构。

　　设计的时候也考虑了后期维护的便利性，外层框架的连接点都用了快拆式的紧固件，不需要专用工具就能拆开外层防护架，直接检修内部的电芯和电路部分，不用把整个外壳全部拆解。舱体表面的蓝色透光件除了散热作用，还能透出内部的电量指示灯，不用凑近看接口旁的显示屏，隔着几米就能通过灯光判断设备的剩余电量状态，在光线不好的井下或者夜间作业场景里，这个设计能省不少事。

　　很多人看到这个带科幻感的外观会觉得是概念设计，其实所有结构尺寸都是按照实际量产的圆柱电芯规格来做的，内部的电芯固定支架预留了标准的串并联连接位，BMS管理板的安装槽也留了足够的布线空间，外层框架的管材规格也是市面上常见的标准金属管，不需要开特殊的定制模具就能加工，完全可以落地做成实际可用的便携储能动力电池，适合户外勘探、小型移动作业设备供电、应急抢险临时供电这些对设备抗造性要求高的场景。
