五十瓦规格光伏太阳能电池板结构设计

　　在分布式光伏电站、户用离网供电系统、户外便携供电装备、小型太阳能照明设施的配套选型中，小功率规格的光伏电池板始终是适配小负载场景的核心部件，本次呈现的50瓦功率等级太阳能电池板结构，完全围绕小场景安装的实际约束完成全参数化建模，可直接用于系统排布仿真、安装支架适配校核、配套结构件的衍生设计。从实际应用场景来看，该功率段的电池板不会应用在大型地面集中式电站中，更多匹配单块负载功率在30-45瓦区间的独立供电场景，比如户外监控设备的独立供电单元、山区森林防火监测点的供电模块、庭院太阳能路灯的发电端、牧区小型户用储能系统的单组发电组件，还有便携折叠太阳能充电包的单块基板单元，这类场景对单块组件的重量、安装孔位精度、边框抗形变能力的要求，并不比大型电站组件低，反而因为安装场景分散、维护条件有限，对结构可靠性的要求更偏向长期免维护的设计方向。

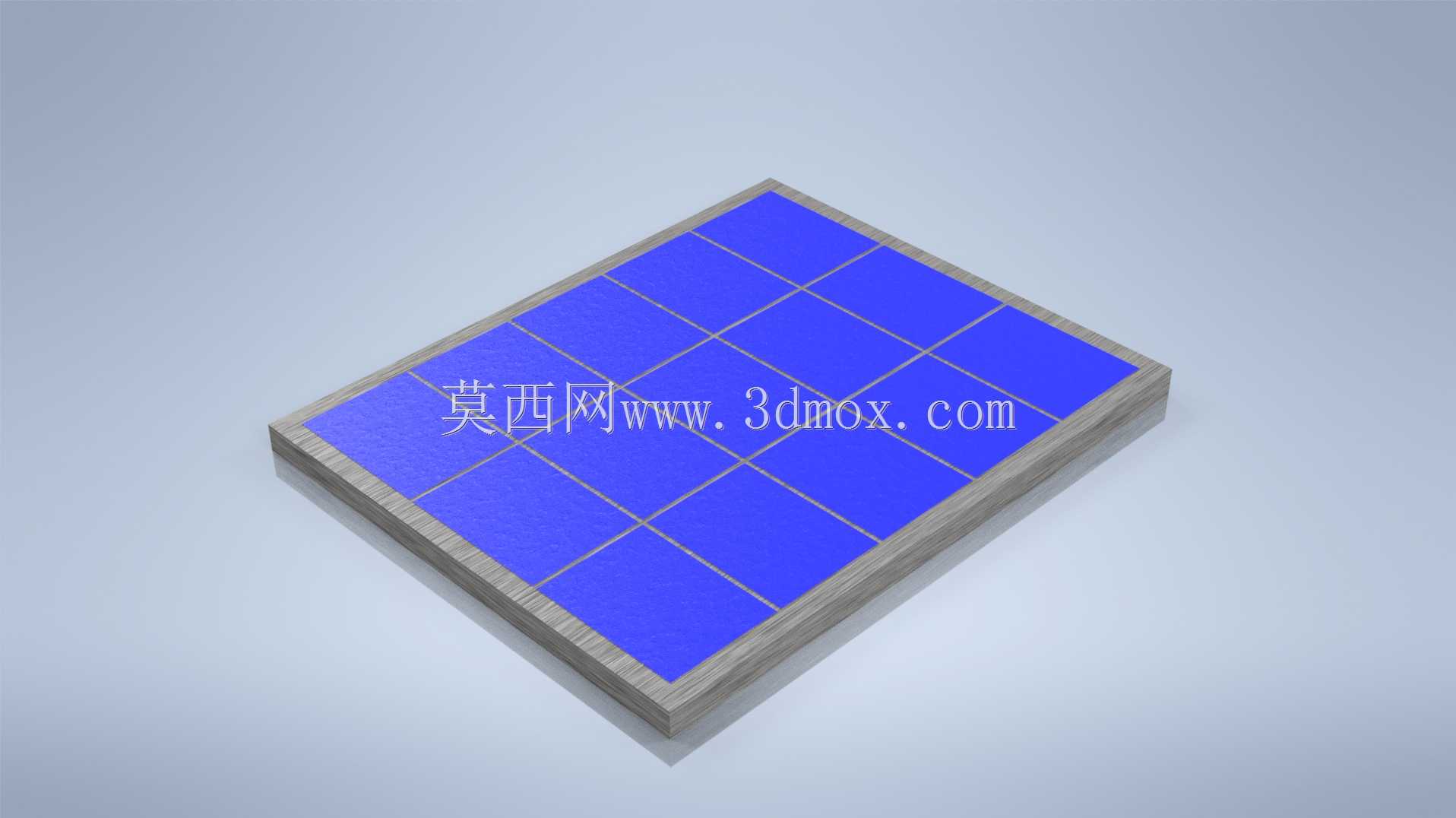

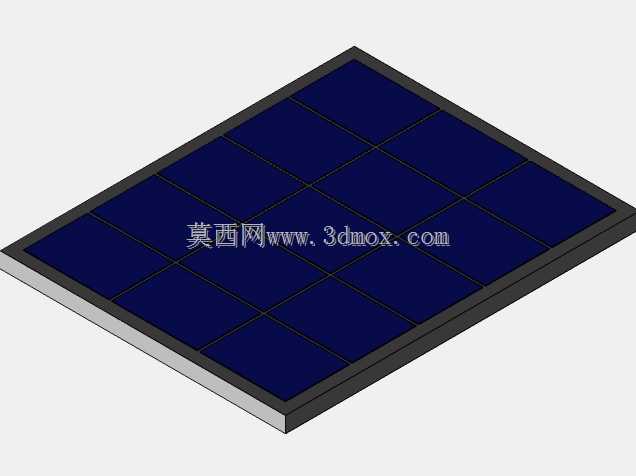

　　从产品功能特性来看，该电池板的结构设计完全覆盖晶硅组件的核心构成：外层采用低铁超白压花玻璃的封装结构，建模时预留了玻璃层与电池片阵列之间的EVA胶膜填充层厚度，电池片采用4行4列的排布方式，单块电池片的切割尺寸完全匹配50瓦功率的输出参数，背面的TPT背板层与边框的密封槽位做了精准的配合间隙设计，铝合金边框的截面采用常用的C型空腔结构，既保证整体结构的抗风载、抗雪压能力，又能尽可能降低单块组件的自重，边框四个角的连接角码位置预留了装配间隙，可直接适配常用的角码铆接工艺，不需要额外调整结构参数。接线盒的位置设置在组件背面的居中偏下位置，建模时预留了接线盒的安装凸台，以及旁路二极管的内置空间，出线孔的位置做了防水密封结构的让位，可直接适配IP67等级的接线盒安装要求，不需要二次修改背板的开孔位置。

　　在设计思路的层面，整个建模过程完全遵循光伏组件的实际生产工艺逻辑，没有做脱离生产实际的理想化结构设计：首先确定电池片的排布间距，每两片电池片之间的串焊间隙预留2毫米，满足自动串焊机的焊带走位空间，电池片与玻璃边缘的距离预留12毫米的封装余量，避免层压过程中出现电池片移位导致的露白问题；边框的壁厚设置为1.2毫米，是小功率组件常用的铝材厚度，既满足沿海地区抗12级风载的强度要求，又不会因为壁厚过大增加不必要的材料成本；安装孔位的设置完全适配通用的小型光伏支架，长边方向的两个安装孔中心距符合行业通用的安装尺寸标准，短边方向的孔位预留了接地标识的安装位置，可直接连接接地线缆满足电气安全要求。

　　关于外形尺寸与安装边界的设计，该组件的整体外轮廓尺寸控制在小功率组件的常规区间内，厚度为35毫米，和常规铝边框组件的厚度保持一致，可直接适配市面上通用的组件压块，不需要定制特殊的安装配件；背面的接线盒凸出背板的高度控制在15毫米以内，在做嵌入式安装、或者紧贴安装面布置的时候，不会因为接线盒凸出导致组件安装不平整，也不会压损出线线缆；组件的重量参数在建模时通过材料密度赋值完成了初步核算，单块重量控制在3.8公斤左右，单人即可完成搬运和安装作业，不需要额外的吊装设备，非常适合分散式的小场景安装作业。另外在结构细节上，边框的排水槽位置做了精准的建模，组件安装后倾斜状态下的积水可以顺着排水槽顺利排出，不会在边框位置长期积水导致密封胶老化失效；玻璃表面的压花结构虽然没有在外观模型中做微观呈现，但在结构分层的参数设置中预留了对应的厚度层，后续如果要做透光率仿真、积灰清理仿真，可以直接基于现有模型分层做细化处理，不需要重新搭建整体结构。对于做小型光伏系统设计的工程师来说，这个模型可以直接导入到系统排布软件中，做安装间距的阴影仿真、支架承重的载荷校核，也可以基于这个模型衍生设计不同功率段的同系列组件，只需要调整电池片的排布数量和边框长度参数，即可快速完成同平台产品的系列化设计，大幅降低重复建模的工作量。
