适配48-53mm管径的重型管夹三维设计

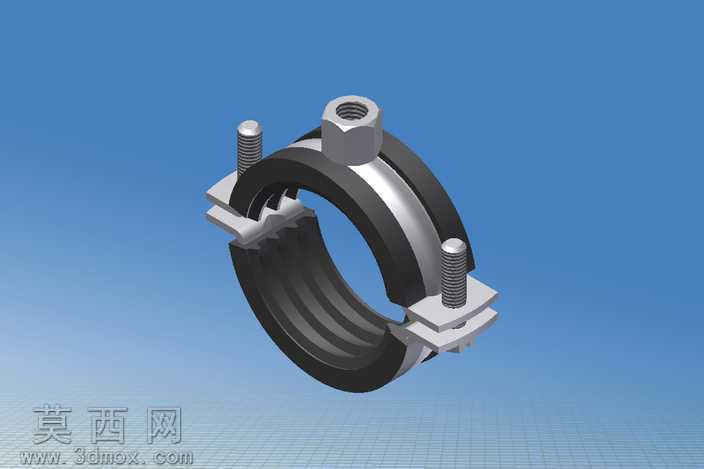

本作品为适配1又1/2英寸、对应夹持管径范围48-53毫米的对开式重型管夹三维模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工的实际公差要求，所有特征均保留可编辑的参数化历史记录，方便后续根据不同管径需求调整夹持尺寸、螺栓间距、胶圈厚度等核心参数。模型结构还原了真实管夹的全部组成部件：上下两片半环形金属夹体采用对开式对称设计，夹体内侧预留了环形橡胶密封垫的安装槽位，橡胶垫内侧设计有多道平行的环形防滑齿纹，既可以提升夹持时的摩擦力防止管道轴向窜动，也能通过橡胶的弹性形变补偿管道外径的尺寸公差，同时起到密封减震、避免金属夹体直接刮伤管道外壁的作用。夹体两端的连接耳座做了加厚加强处理，每个耳座上预留了标准螺栓的穿装孔位，配套的六角头螺栓、六角螺母均按照国标紧固件的标准尺寸建模，螺纹特征采用真实螺旋扫描生成而非贴图模拟，能够清晰展示螺纹的啮合结构，夹体顶部还设计了带内螺纹的连接凸台，可配套外螺纹接头实现管夹的吊装、固定或外接附属管路。渲染阶段采用金属与橡胶差异化的材质设置：金属夹体赋予磨砂镀锌钢材材质，调整金属度、粗糙度参数还原五金件表面的哑光金属质感，螺栓螺母采用光亮镀锌材质突出紧固件的金属光泽，内侧橡胶垫赋予黑色丁腈橡胶材质，调整漫反射颜色与粗糙度参数还原橡胶的哑光磨砂质感，背景采用渐变蓝色突出模型主体，通过三点布光方案清晰展示夹体的装配关系、结构细节与材质差异。设计过程中充分考虑了实际使用场景的受力需求，夹体的圆弧过渡、耳座的加强筋结构均做了应力优化，避免夹持受力时出现应力集中导致的部件断裂，所有配合面均预留了合理的装配间隙，完全符合实际产品的装配逻辑，可直接用于产品结构验证、装配教学演示、管路布局方案模拟等场景。
