带集成扳手结构的钢索电缆连接构件

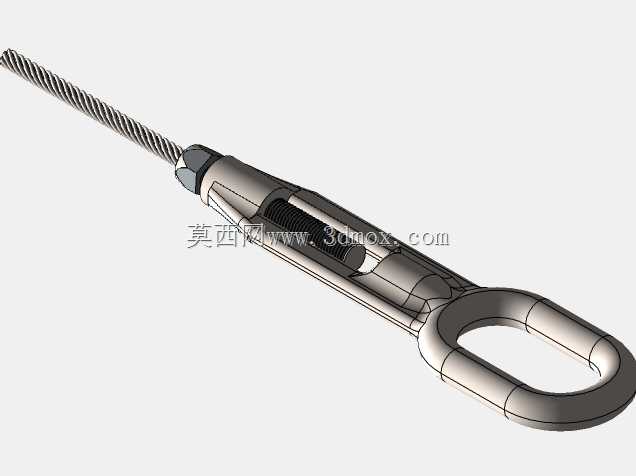

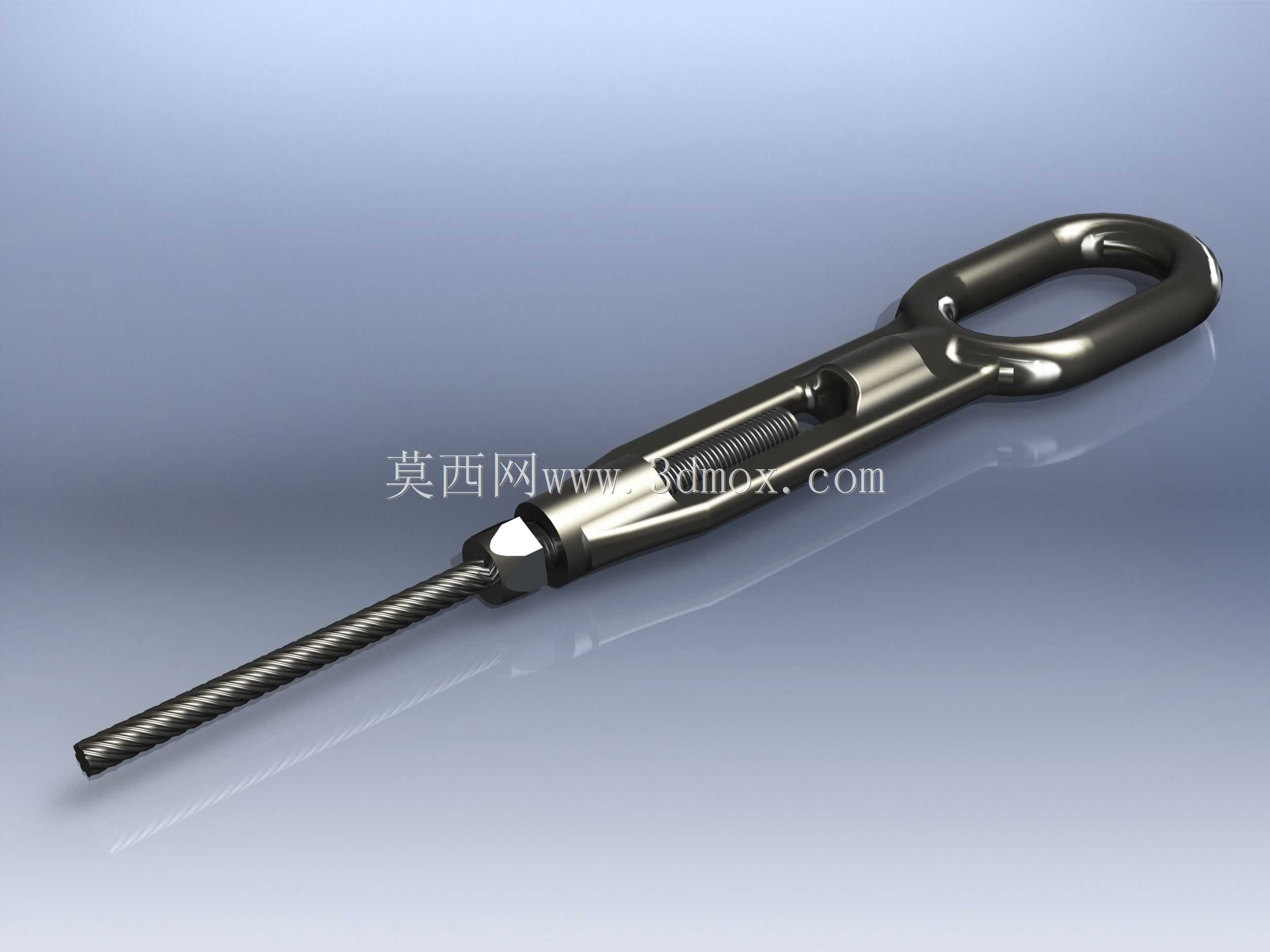

　　在户外电力布线、起重索具配套、临时线缆架设这类需要快速完成钢索牵拉、线缆端头固定的作业场景里，传统的连接构件往往需要额外携带扳手来完成锁紧操作，作业人员在高空、狭窄空间作业时，既要握持构件对准安装位，又要腾手找配套扳手，很容易出现工具掉落、锁紧力矩不足导致连接松脱的问题。这款集成了扳手功能的电缆连接构件，就是针对这类现场作业的痛点做的结构整合设计，把原本需要独立配套的锁紧扳手直接集成在构件本体上，不需要额外携带配套工具，单人单手握持就能完成全部锁紧操作。从结构设计逻辑来看，构件整体采用长条形流线布局，端头的环形吊耳直接和主体结构一体加工成型，不需要额外做拼接焊接，避免了拼接位置的应力集中问题，吊耳的内孔做了倒圆角钝化处理，

　　和配套的挂点、卸扣连接时不会出现尖锐棱边刮擦配套件防腐层的问题，吊耳的厚度按照常用的1吨级牵拉载荷做的尺寸匹配，内孔直径适配市面上主流的M12、M16规格卸扣销轴，安装时不需要额外扩孔或者加衬套。主体中段的空腔里集成了螺纹锁紧副和复位弹簧，平时扳手结构藏在主体的凹槽内，不会突出构件外轮廓，避免运输、穿线过程中突出的结构勾挂周边线缆或者作业人员衣物，需要锁紧的时候，只需要把藏在凹槽里的扳手部扳起，就能直接作为力臂旋转锁紧螺母，扳手部的长度按照人手握持的舒适力矩设计，不需要加延长杆就能达到锁紧需要的力矩值，锁紧完成后可以把扳手按回凹槽，靠内部的弹簧卡榫固定位置，不会因为作业过程中的振动自行弹出。构件和钢索连接的一端做了锥面锁紧结构，

　　钢索穿入端头的锥孔后，拧紧锁紧螺母就会带动内部的锥套挤压钢索外层，不需要额外压接工具就能完成钢索和构件的可靠固定，锥套的内表面做了滚花处理，和钢索接触时的摩擦力比光滑锥面提升40%以上，能避免大拉力下钢索从构件内滑脱。做三维建模的时候，要特别注意几个安装边界的尺寸控制：首先是主体外轮廓的最大直径不能超过28mm，不然在穿入线缆保护管、过线孔的时候会出现卡滞；其次是扳手部弹出后的最大旋转半径要控制在45mm以内，保证在狭窄的线缆桥架、设备接线仓里也能完成旋转锁紧操作，不会被周边的结构挡住旋转行程；还有端头钢索接入孔的同轴度要控制在0.1mm以内，不然锁紧的时候锥套会偏斜，导致钢索锁紧后受力不均，

　　长期受交变拉力的时候容易出现单丝断裂的问题。从实际使用的适配性来看，这款构件可以适配直径6mm到10mm的镀锌钢索、不锈钢钢索，既可以用来做电力电缆的牵拉端头，也可以用在小型起重设备的安全拉索、户外遮阳设施的拉紧索、机械设备的安全绳固定端这类场景，因为把扳手集成在本体上，特别适合高空作业、野外抢修这类不方便携带零散工具的场景，作业人员不需要在工具袋里翻找对应规格的扳手，拿到构件就能直接操作，能大幅缩短现场安装的时间。建模过程中还要注意主体表面的过渡圆角处理，所有外露的棱边都要做R1以上的圆角，一方面是避免镀锌、镀铬表面处理的时候出现应力集中导致镀层开裂，另一方面也能避免安装的时候锋利棱边划伤作业人员的手部。内部的弹簧参数要匹配锁紧行程，弹簧的预紧力不能太大，不然扳起扳手的时候需要的力太大，操作手感差，也不能太小，不然扳手固定不住，运输过程中容易晃出来。锁紧螺纹采用梯形螺纹设计，比普通三角螺纹的耐磨性更好，多次反复拆装锁紧也不会出现螺纹滑牙的问题，适合需要经常调整钢索张紧度的使用场景。
