双层中空带弯角封边玻璃组件结构设计

　　在建筑围护结构的门窗、采光顶以及特种设备观察窗的应用场景中，中空玻璃的密封性能、结构强度与隔热表现直接决定了整套围护系统的使用周期与能耗水平，这款带弯角封边的双层中空玻璃组件，正是针对常规直边封边中空玻璃角部易渗漏、结构应力集中的痛点做的定向结构优化。从实际使用场景来看，这类玻璃组件既可以适配民用建筑的外窗安装，也能用于恒温恒湿车间的观察视窗、冷链设备的透明围护段，甚至在部分户外展示柜的透明面板上也能见到同结构的设计，核心作用就是通过双层玻璃中间的密闭空腔阻断热传导路径，配合低辐射膜层减少红外热辐射穿透，同时兼顾结构的密封可靠性，避免空腔内进入水汽导致玻璃起雾、镀层失效。

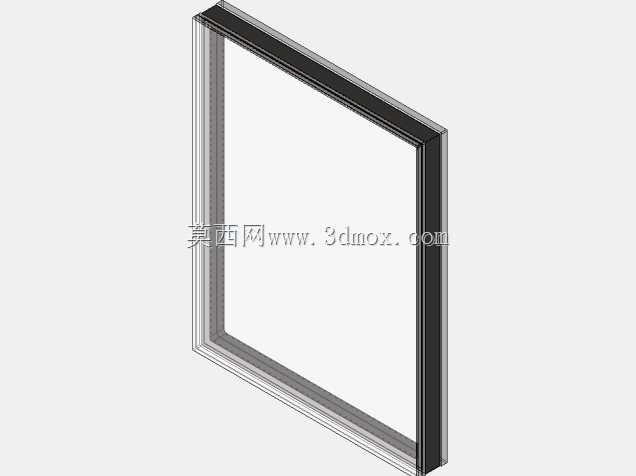

　　设计过程中首先要考虑的是安装边界的适配性，外片玻璃采用8mm厚度的灰色玻璃，本身具备一定的遮阳效果，能减少可见光过度入射带来的室内升温问题，中间的不锈钢垫片厚度设置为16mm，这个尺寸一方面是预留出足够的空腔厚度来保证隔热隔音性能，另一方面16mm的间隔也是目前建筑外窗安装槽口的通用适配尺寸，不需要额外调整窗框的型材开模尺寸就能直接兼容常规的铝合金、塑钢窗框安装位。内片玻璃采用5.5mm厚度的低辐射玻璃，中间夹0.76mm厚度的PVB胶片，这层胶片不仅能提升玻璃的抗冲击性能，就算玻璃受外力破碎也会被胶片粘住不会飞溅伤人，同时PVB层本身也具备一定的隔音阻尼效果，能进一步提升整窗的隔声量。

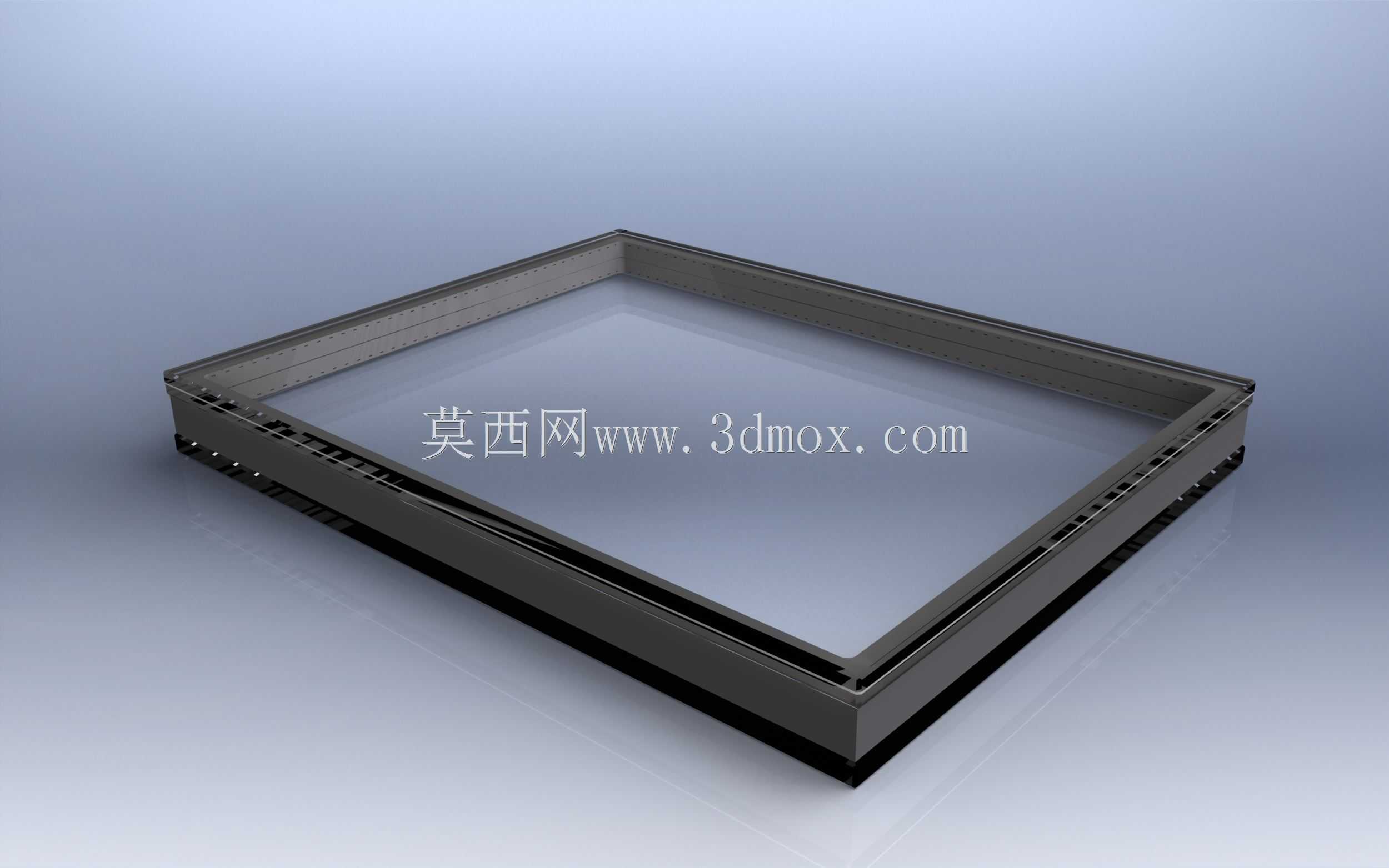

　　最核心的结构设计点在弯角封边结构，常规中空玻璃的角部是直边间隔条裁切后拼接而成，拼接缝隙是最容易出现密封胶开裂、水汽渗入的位置，这款设计直接采用一体弯角的GREY封边结构，间隔条在角部是连续弯折成型，没有拼接缝隙，从根源上减少了角部的渗漏点。封边结构和内外片玻璃的接触位置做了阶梯式的贴合面设计，打胶密封时密封胶能填充到阶梯槽内，形成多道密封防线，比平面贴合的密封结构剥离强度提升40%以上，能承受长期的温度交变带来的结构形变，不会因为冬夏温差导致玻璃热胀冷缩拉扯密封层出现开裂。

　　从结构装配的逻辑来看，不锈钢垫片在空腔内不仅起到间隔内外片玻璃的作用，垫片本身的平直度公差控制在0.1mm/m以内，能保证内外片玻璃安装后保持平行，不会出现空腔厚度不均导致的光学畸变问题，避免透过玻璃看外界景物出现变形、眩晕的情况。低辐射膜层镀在内片玻璃朝向空腔的一侧，能避免膜层被外界的灰尘、硬物划伤，同时膜层处于干燥密闭的空腔环境内，不会长期接触外界的水汽、腐蚀性气体，能保证膜层的低辐射性能长期稳定，不会出现氧化脱膜的问题。

　　安装适配性上，整个玻璃组件的外边缘尺寸公差控制在±1mm以内，对角线公差不超过1.5mm，能适配常规窗框的安装间隙要求，不需要现场裁切打磨。封边结构的外边缘和玻璃外边缘齐平，打外墙密封胶时能形成连续的密封面，不会出现台阶导致的胶层厚薄不均。在结构受力层面，玻璃组件的四边支撑在窗框的型材槽口内，槽口内的橡胶垫块位置对应玻璃的边部1/4长度处，避开角部的应力集中位置，配合弯角封边的结构强度，能承受常规的风荷载作用，不会出现角部玻璃碎裂的问题。

　　实际使用过程中，这种结构的中空玻璃比常规拼接封边的中空玻璃使用寿命长30%左右，空腔内的干燥剂填充在弯角间隔条的内腔中，能持续吸收空腔内微量渗入的水汽，保证空腔内的露点长期低于-40℃，在北方冬季低温环境下也不会出现玻璃内表面结露起雾的情况。同时灰色外片搭配低辐射内片的组合，遮阳系数能控制在0.5左右，在夏季能有效阻挡太阳辐射热进入室内，降低空调制冷能耗，冬季又能减少室内热量通过玻璃向外散失，提升采暖效率，适配不同气候区的建筑使用需求。
