双轮重载脚轮与型钢安装支架结构

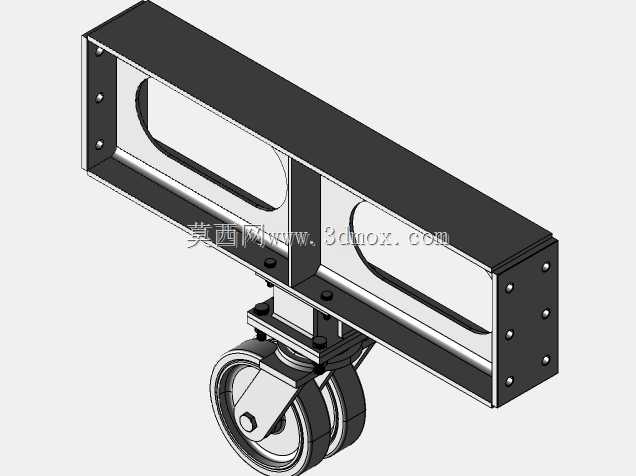

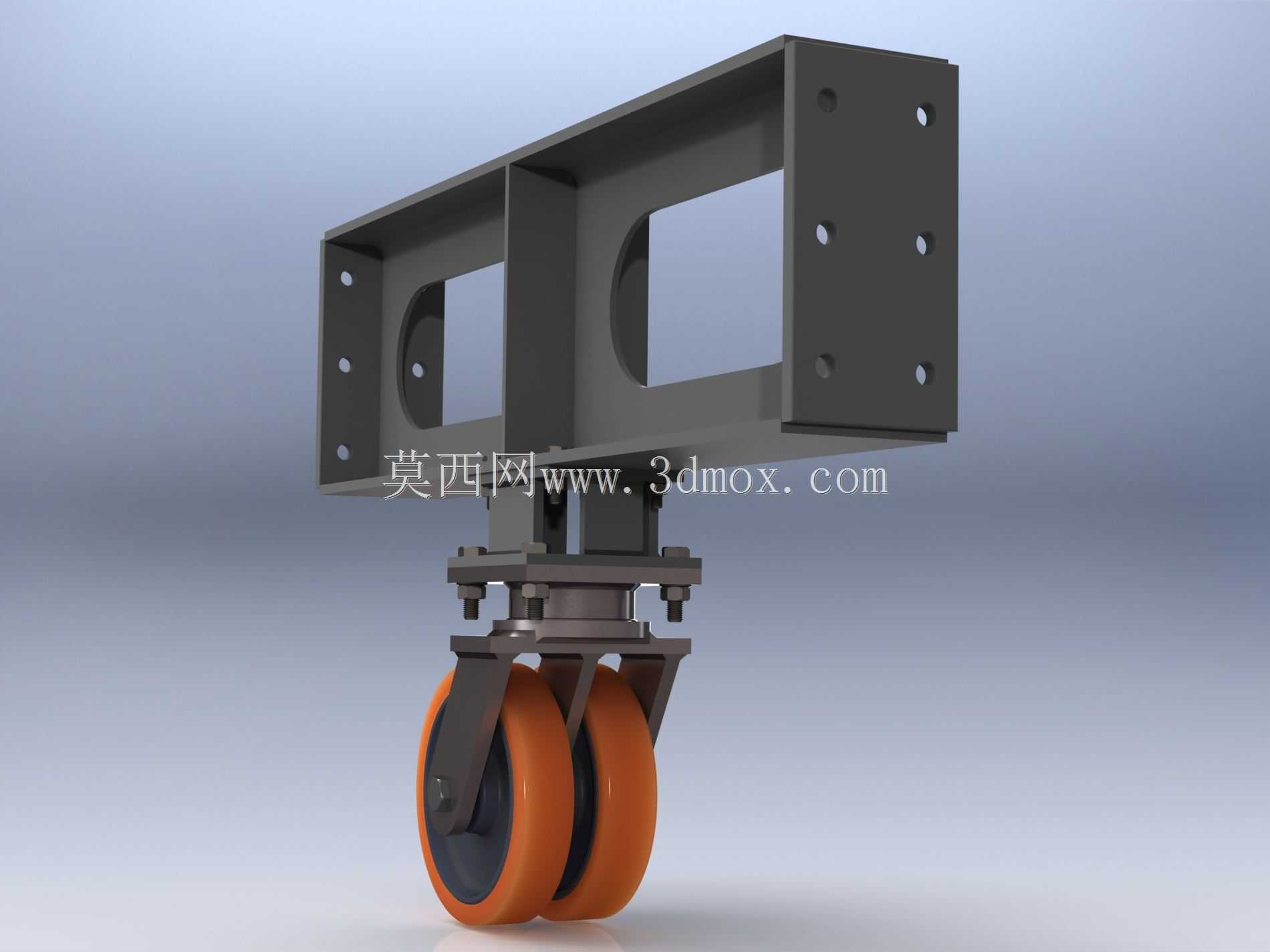

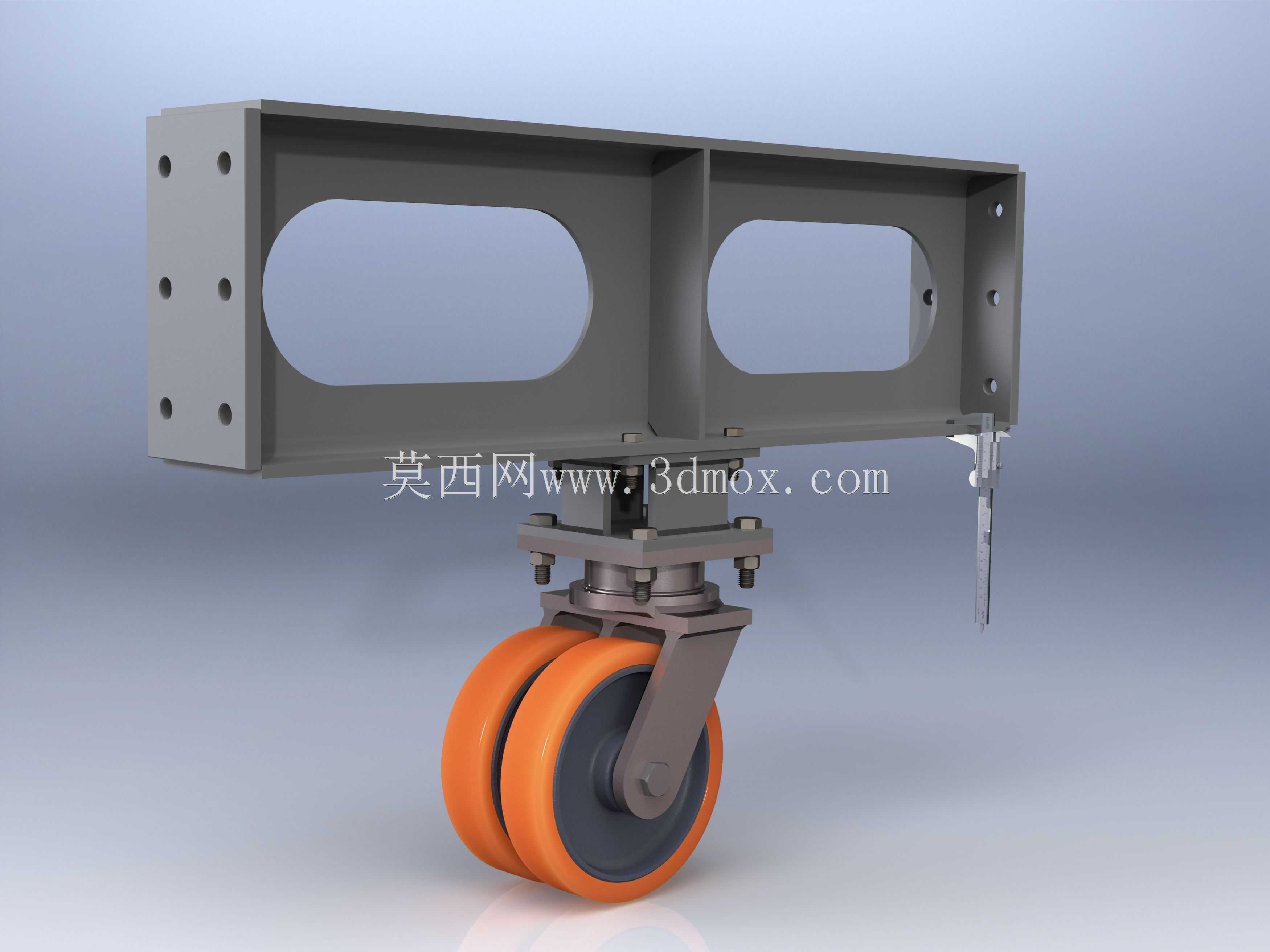

　　在重型仓储物流转运设备、大吨位工装移动平台、车间重型工位器具的行走机构设计中，重载脚轮的安装可靠性直接决定了整套设备的移动安全性与使用寿命，这套脚轮安装结构针对250mm直径双轮脚轮的安装场景做了针对性的结构适配，匹配1米长度的硬化处理IPE300型钢作为安装承载基体，解决了常规脚轮支架在大负载工况下容易出现的连接松动、支架变形、轮体偏载磨损过快的问题。从结构设计逻辑来看，整套结构没有采用常规脚轮自带的顶板直接安装的方式，而是额外设计了槽型焊接安装架，安装架两侧的立板开有对应规格的螺栓过孔，通过M16与M12两种不同规格的螺栓实现与上部型钢基体的连接，之所以采用两种不同规格的紧固件，是因为在实际安装工况中，

　　IPE300型钢的翼缘与腹板位置的可钻孔空间存在差异，翼缘位置厚度足够、平面平整，可以采用更大规格的M16螺栓承担主要的垂向载荷，而靠近腹板的位置受型钢截面形状限制，无法布置大规格螺栓，因此采用M12螺栓承担辅助定位与防倾覆载荷，两种螺栓配合形成冗余连接，避免单一规格螺栓布置受结构空间限制无法达到设计载荷要求的问题。安装架与脚轮回转机构的连接位置设置了加厚的连接法兰，法兰与上部槽型架之间通过筋板做焊接加强，避免脚轮在受侧向冲击力时焊缝出现开裂。脚轮部分采用双轮缘聚氨酯包胶轮设计，单轮宽度较窄，双轮并排布置的形式既可以提升整体承载能力，又可以降低单轮的接地比压，在车间环氧地坪、硬化水泥地面行走时不会压伤地面，同时双轮结构在过地面缝隙、

　　小高度障碍时的通过性比同直径单轮结构更好，不会出现单轮卡滞导致整个设备推移受阻的情况。回转支承部分采用标准的重载回转转盘结构，可以实现360度水平回转，满足设备任意方向转向移动的需求，转盘与下部轮架的连接螺栓做了防松处理，适配车间内频繁推移、转向的使用场景。从安装边界尺寸来看，整套结构安装完成后，上部型钢的安装面到轮体最下端的高度尺寸经过匹配计算，保证设备安装后离地高度符合常规重型移动设备的设计要求，不会出现离地过低容易刮擦地面凸起、或者离地过高导致设备重心偏高稳定性不足的问题。安装架两侧的连接立板的孔位间距完全匹配IPE300型钢的截面尺寸，安装时不需要额外对型钢做复杂的切割加工，

　　只需要按照孔位位置在型钢上钻对应的螺栓过孔就可以完成装配，降低现场安装的加工难度。在实际应用中，这类结构常被用在10吨级以下的重型焊接工装变位机移动底座、大型模具转运架、仓储重型货架移动底座、生产线边重型工件周转车的行走机构上，相比普通轻型脚轮，这套结构的承载能力提升3倍以上，连接结构的抗冲击性能更优，即使在推移过程中遇到地面小高度落差、轨道接缝等产生冲击载荷的场景，连接螺栓与焊接支架也不会出现塑性变形。设计过程中需要注意的是，两种规格螺栓的预紧力矩需要按照对应螺栓的性能等级做严格控制，M16螺栓承担主要垂向载荷，预紧力需要达到设计要求值，M12螺栓主要承担横向剪切与防转定位作用，预紧力矩不需要过高，避免出现螺纹滑牙影响连接可靠性。另外轮体的聚氨酯材质硬度选择邵氏90A左右的规格，既可以保证足够的承载能力，又能具备一定的减震效果，推移过程中产生的震动不会传递到上部承载的设备或者工件上，避免精密工件受震动出现精度损伤。支架的焊接完成后需要做去应力处理，避免焊接残余应力导致支架在长期受载过程中出现变形，导致轮体偏斜，出现行走卡滞、轮体异常磨损的问题。整套结构的所有连接位置都做了沉孔或者倒角处理，没有突出的尖锐棱角，避免安装或者推移过程中剐蹭操作人员或者周边设备。
