重载双轮万向脚轮工业承重行走部件

　　在重型工业装备的移动场景里，脚轮的承载冗余、转向顺滑度、抗冲击性能直接决定了整套设备的转场效率与使用安全性，这款重载双轮万向脚轮就是针对大吨位设备移动需求开发的行走支撑部件。从实际应用场景来看，这类脚轮常被用在重型工装转运台、大吨位自动化设备机架、重型仓储货架、大型焊接变位机底座、重型模具转运车这类需要频繁移位、单点位承载要求极高的设备上，区别于轻型脚轮仅能承载百公斤级负载的设计，这款脚轮单轮组就能承载数吨的静载与动载，完全能覆盖车间内绝大多数重型移动设备的行走需求。

　　从结构设计思路来看，这款脚轮采用双轮并排的布局，并非简单的单轮放大设计——单轮大直径重载脚轮在转向时需要克服的滚动阻力矩会随轮径、负载同比上升，而双轮并排的结构可以在保证总接地面积、总承载能力的前提下，缩小单轮的宽度与转向时的摩擦半径，转向时两轮可以存在微小的转速差，大幅降低重载状态下转向需要的推力，哪怕是满载状态下，人工推动设备转向也不会出现卡滞、啃轮的问题。顶部的安装法兰采用厚钢板切割成型，安装面做了铣平处理，保证和设备底座安装时完全贴合，不会因为安装面不平整导致支架受力不均出现断裂风险，法兰上的安装孔位按照重载安装标准做了沉孔设计，螺栓锁紧后头部不会突出安装面，避免干涉底座其他部件。

　　转向支架部分采用厚钢板折弯焊接成型，主转向销轴采用大直径合金结构钢加工，表面做了淬硬处理，配合轴向推力轴承与径向滚针轴承的组合承载结构，既可以承受垂直方向的大吨位负载，也能承受设备移动时遇到地面凸起、凹陷产生的径向冲击载荷，不会出现转向销轴变形、转向卡死的问题。轮架和轮体连接的轮轴同样采用大直径高强度螺栓配锁紧螺母结构，轮体和支架之间加装了耐磨衬套，长期重载转动也不会出现轴孔磨损松旷的问题。轮体部分采用高硬度聚氨酯材质包胶，轮芯为铸铁材质，聚氨酯包胶的硬度控制在邵氏90A左右，既保证了重载下轮体不会出现过大的压缩变形，又能提供足够的地面附着力，同时不会像全钢轮那样在环氧地坪、水泥地面上行走时压坏地面、产生过大的行走噪音，双轮的设计也让单轮的接地比压进一步降低，哪怕是在车间常见的钢板地面、环氧地坪、硬化水泥地面上行走，都不会留下明显的压痕。

　　从安装边界尺寸来看，这款脚轮轮体直径250mm，整体安装高度控制在合理范围内，不会因为脚轮高度过高导致设备整体重心抬升过多影响稳定性，顶部安装法兰的尺寸、安装孔间距都按照重型脚轮的通用安装标准设计，设备底座设计时只要预留对应尺寸的安装平面、匹配对应规格的安装螺栓孔，就可以直接安装替换，不需要额外做转接支架。轮体侧面预留的间隙足够，不会在转向时和支架、设备底部的其他部件产生干涉，双轮之间的间隙也经过计算，行走时不会因为杂物卡入两轮之间导致卡滞。在实际选型使用时，这类重载脚轮一般会和同规格的定向脚轮搭配使用，根据设备总重量计算单轮承载时，通常会预留1.5倍以上的安全系数，避免设备局部过载、地面不平整导致的瞬时冲击载荷损坏脚轮，比如总重10吨的设备，通常会配置4个单轮承载3吨以上的脚轮，保证哪怕其中一个轮子遇到地面凸起瞬时受力增大，也不会出现轮架变形、轮体损坏的问题。

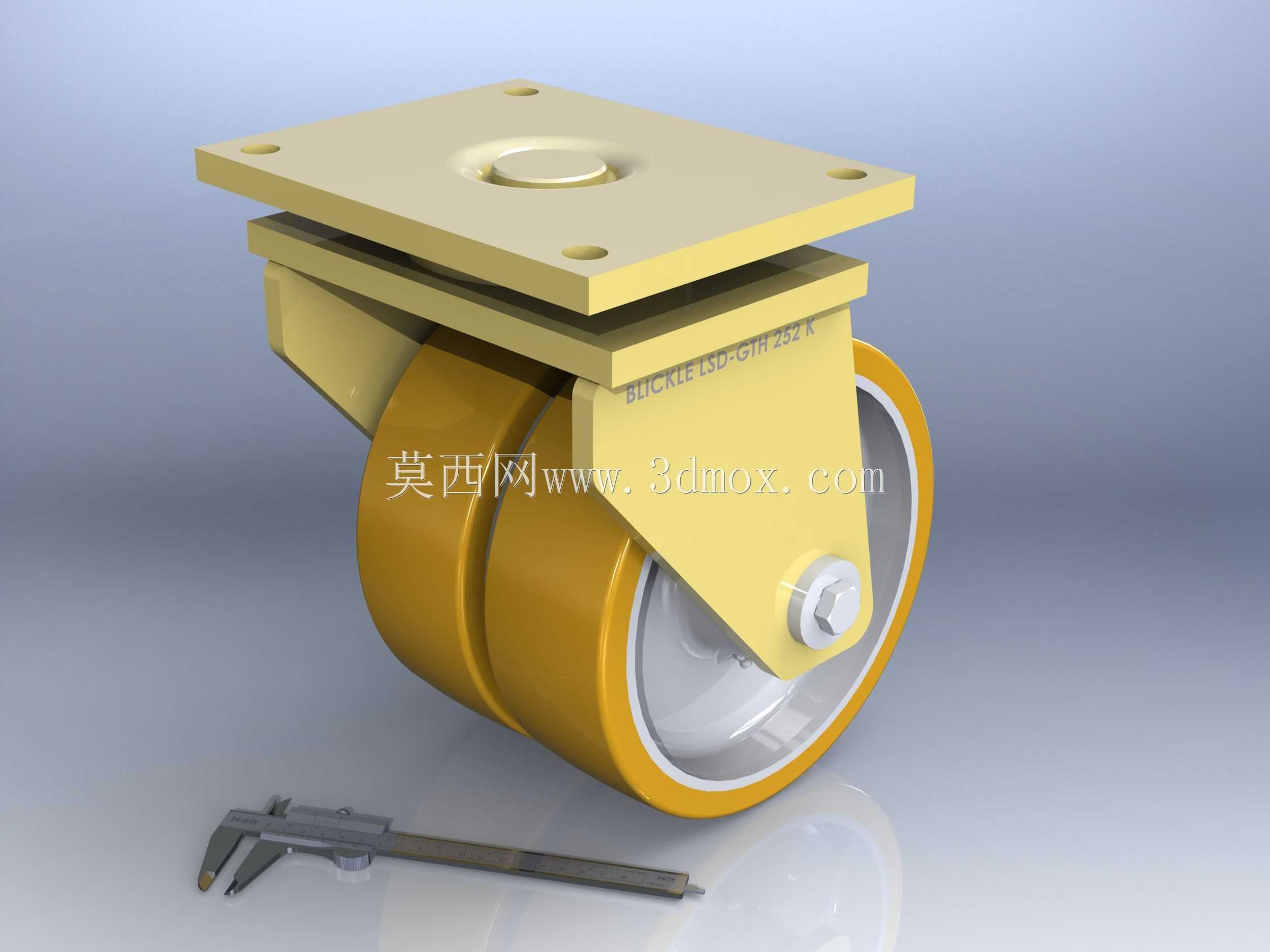

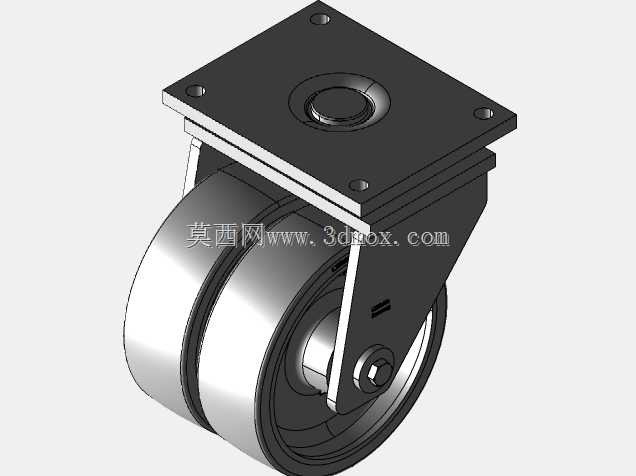

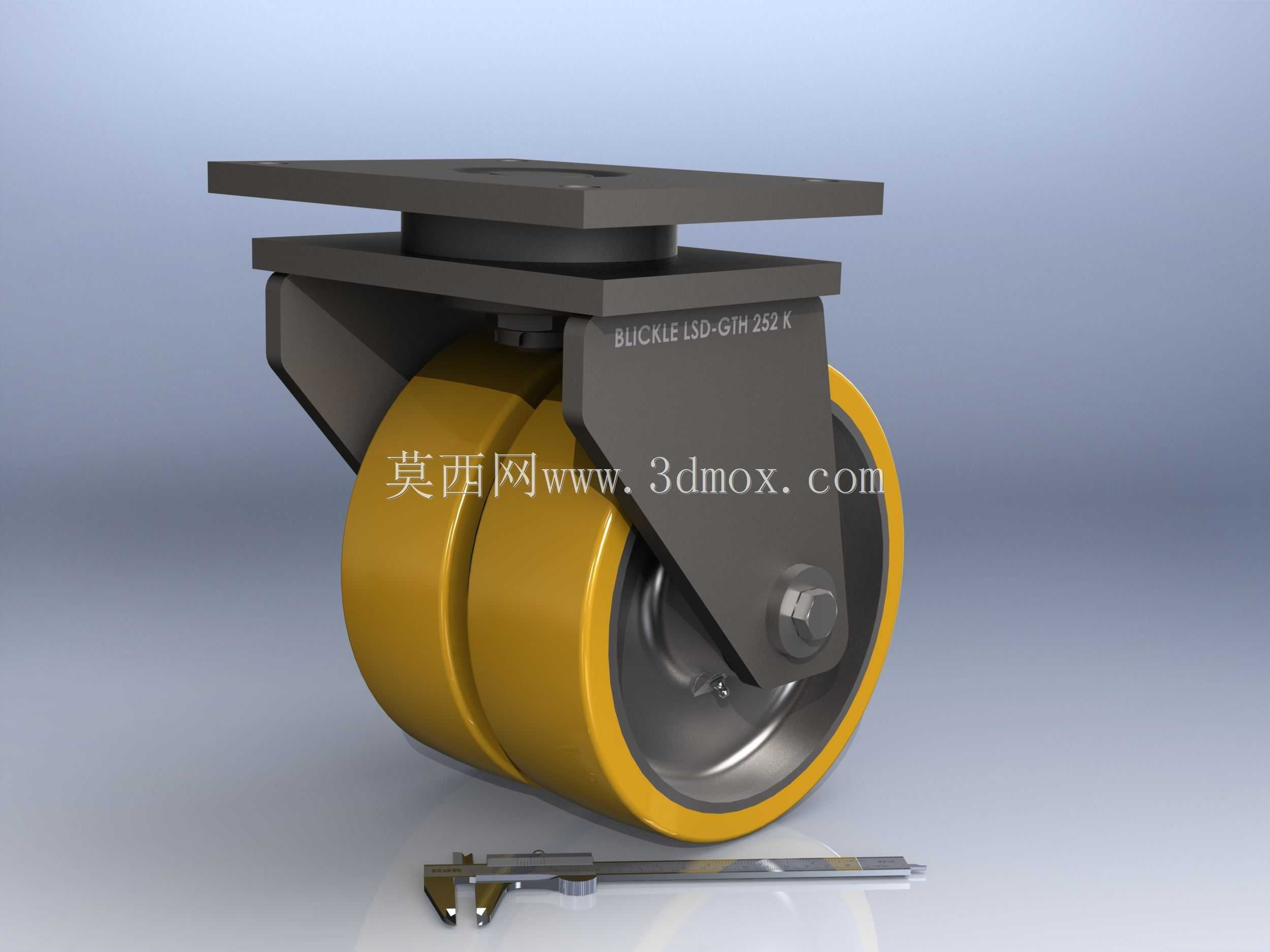

　　这款脚轮的建模过程完全按照实际加工尺寸还原，各个部件的配合间隙、安装孔位尺寸、焊接结构的细节都做了还原，结构设计人员在做设备底座设计时，可以直接调取这个模型装配到整体设备模型中，检查安装间隙、转向时的干涉情况，不需要再自行测绘建模，能大幅缩短重型移动设备的设计周期，也能避免因为脚轮尺寸建模错误导致的实际安装干涉问题。从长期使用的角度来看，这类重载脚轮的易损部件主要是轮体包胶和转向轴承，建模时也还原了各个部件的装配关系，后续做维护保养的模拟、备件选型时也可以直接参考模型的部件尺寸，不需要反复拆解实物测量。
