丰田汽车品牌标识立体结构设计

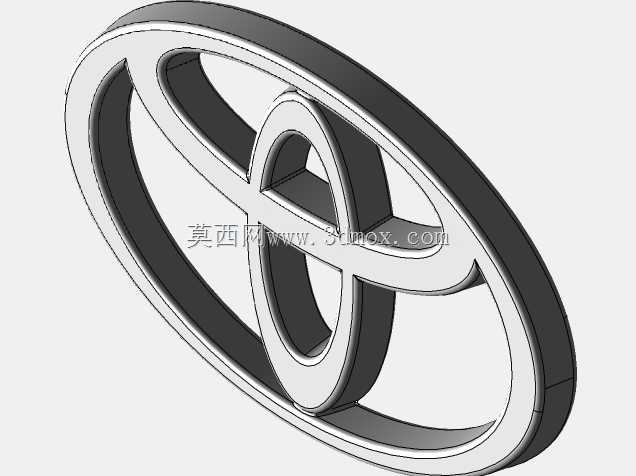

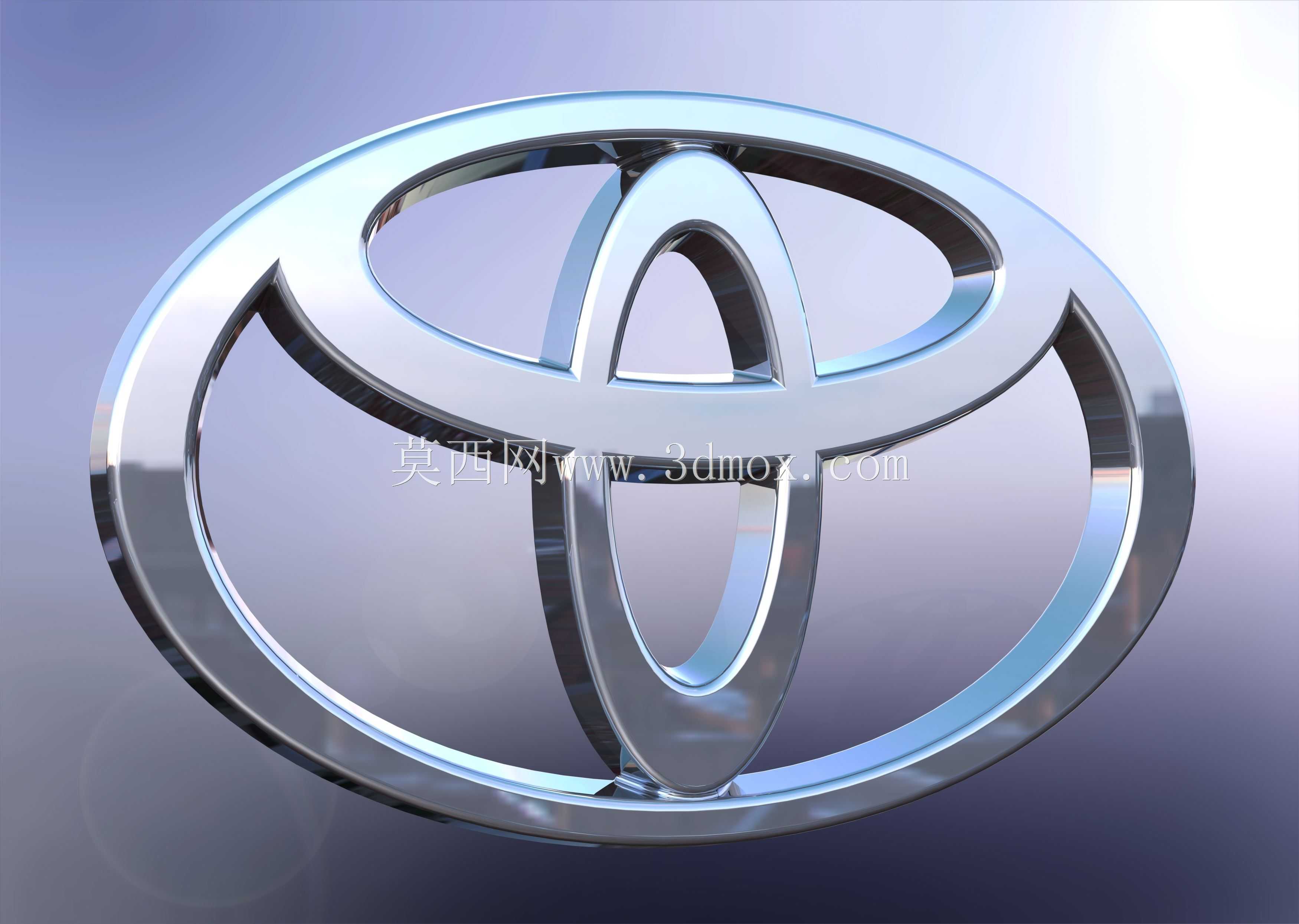

　　作为汽车品牌视觉识别系统的核心实体部件，这款丰田品牌标识的三维结构设计，需要兼顾整车外饰安装适配性、视觉识别辨识度、生产工艺可行性多维度的工程要求。在整车装配场景中，这类标识通常布置于前进气格栅中央、尾门中央、轮毂盖中心、方向盘中央等多个视觉焦点位置，不同安装位置的标识在尺寸比例、固定结构、表面处理工艺上会根据安装基面的曲率、空间边界做对应调整，比如前进气格栅位置的标识需要匹配格栅的安装卡扣位，背面预留对应定位柱与卡扣安装孔，保证装配后与格栅曲面完全贴合，无凸起错位，同时满足整车高速行驶下的风阻要求与固定强度，避免行驶过程中出现松动脱落的问题。从设计思路来看，这款标识采用经典的三环嵌套椭圆结构，三个椭圆的曲率经过反复调校，

　　外轮廓椭圆的横向与纵向比例经过多轮视觉验证，保证在不同观察距离、不同观察角度下都能呈现均衡的视觉效果，不会因为透视变形出现识别偏差；内部两个交叉的椭圆结构，在三维建模阶段需要处理好曲面之间的顺滑过渡，所有曲面连接处保持G2连续，避免后续电镀工艺处理时出现积漆、流挂或者棱角反光不均的问题。标识整体采用立体浮雕式结构，表面做高光亮面镀铬效果处理，边缘做微小的圆角过渡，既避免锐边带来的装配划伤风险，也能让光线在标识表面形成均匀的反射带，强化金属质感的视觉表现。在安装边界的考量上，标识背面通常设计有定位销与3M胶粘贴区域，部分车型版本会额外增加卡扣结构，定位销的位置精度控制在±0.1mm范围内，保证装配时与车身安装孔位精准对位，

　　不会出现偏移；标识的整体厚度根据安装位置不同有所区分，外饰安装的标识厚度通常控制在3-5mm，避免突出车身表面过多增加风阻，同时也能减少洗车、日常剐蹭对标识造成的损伤；内饰方向盘位置的标识厚度更薄，通常控制在2mm以内，配合安全气囊盖板的安装槽位，保证装配后与盖板表面齐平，不会影响安全气囊的正常弹出。在功能特性层面，这款标识除了基础的品牌识别作用外，部分高配车型的同位置标识还会集成毫米波雷达罩、ACC自适应巡航传感器盖板的功能，这就要求标识的结构设计在保留品牌视觉特征的同时，还要满足雷达波的穿透要求，材料选择上会采用特殊的透波镀铬工艺，在保证金属外观质感的同时，不会对雷达信号造成屏蔽或者干扰，

　　这部分的结构设计需要和电子电器部门的雷达安装位置做协同校核，保证标识内表面与雷达传感器的距离、角度都符合信号传输的要求。建模过程中，需要先绘制二维的标识轮廓线，对每个椭圆的节点做平滑处理，再通过曲面拉伸、倒圆角、曲面偏移等操作生成实体结构，背面的安装结构需要根据对应车型的安装点数据做匹配，所有加强筋的布置都要避开雷达信号的传输路径，同时保证标识整体的结构强度，在高低温环境下不会出现变形、镀层脱落的问题。针对不同的生产工艺，模型还需要做对应的拔模角度处理，镀铬工艺要求的拔模角度通常不小于1度，保证电镀过程中药液能够顺利流出，不会在标识内部残留药液导致后续出现镀层腐蚀的问题；如果是采用ABS注塑加表面镀铬的生产工艺，模型还要考虑注塑浇口的位置，通常将浇口设置在标识背面的非外观面，避免浇口痕迹影响正面的视觉效果。在实际的整车开发流程中，车标模型的评审需要经过造型部门、工程部门、工艺部门、质量部门多轮确认，造型部门确认视觉效果符合品牌设计规范，工程部门确认安装结构、强度满足整车要求，工艺部门确认结构符合注塑、电镀的生产工艺要求，质量部门确认尺寸公差、外观质量标准能够满足量产要求，任何一个环节的调整都需要同步更新三维模型数据，保证数模与最终量产零件的一致性。
