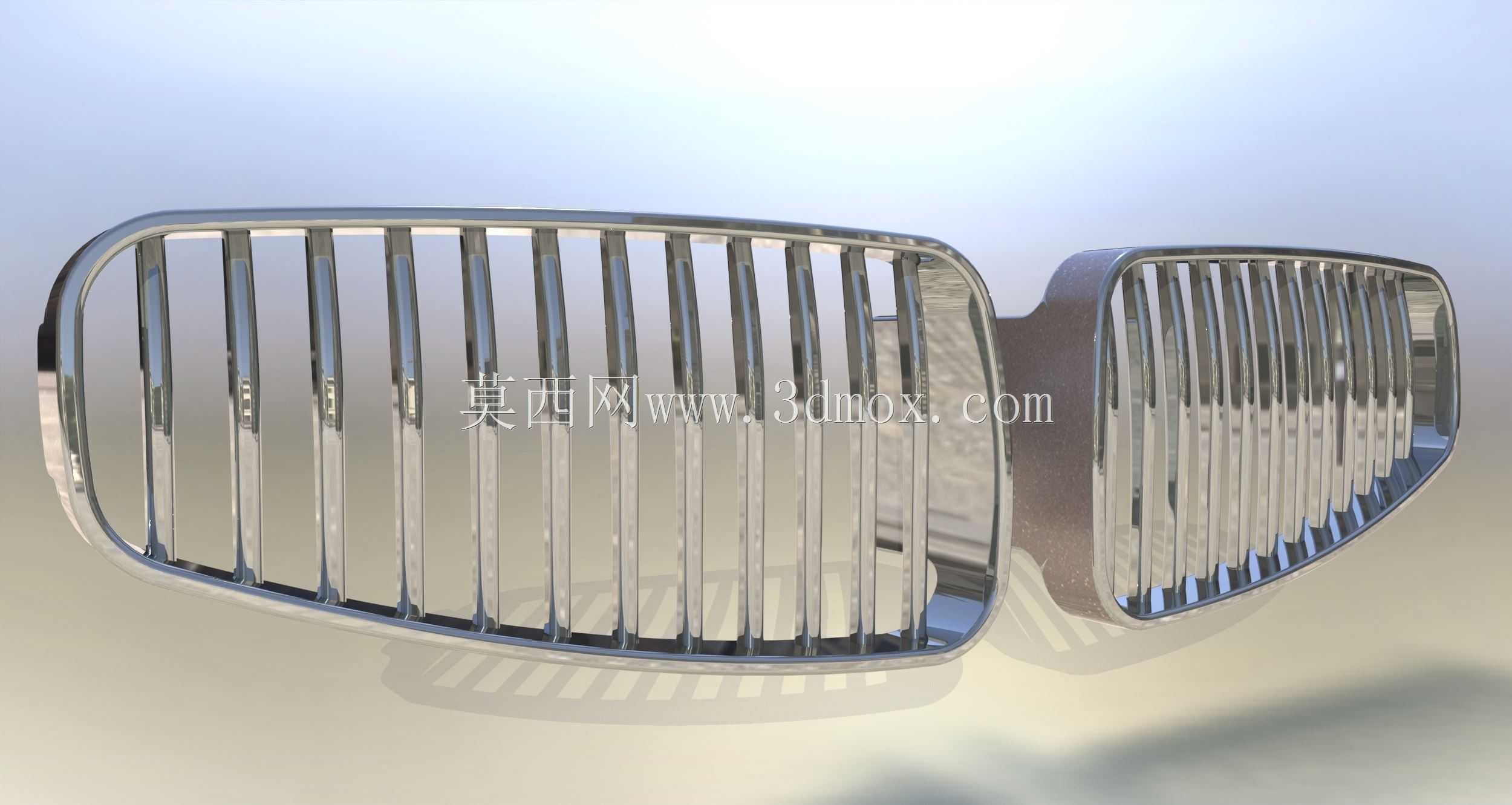

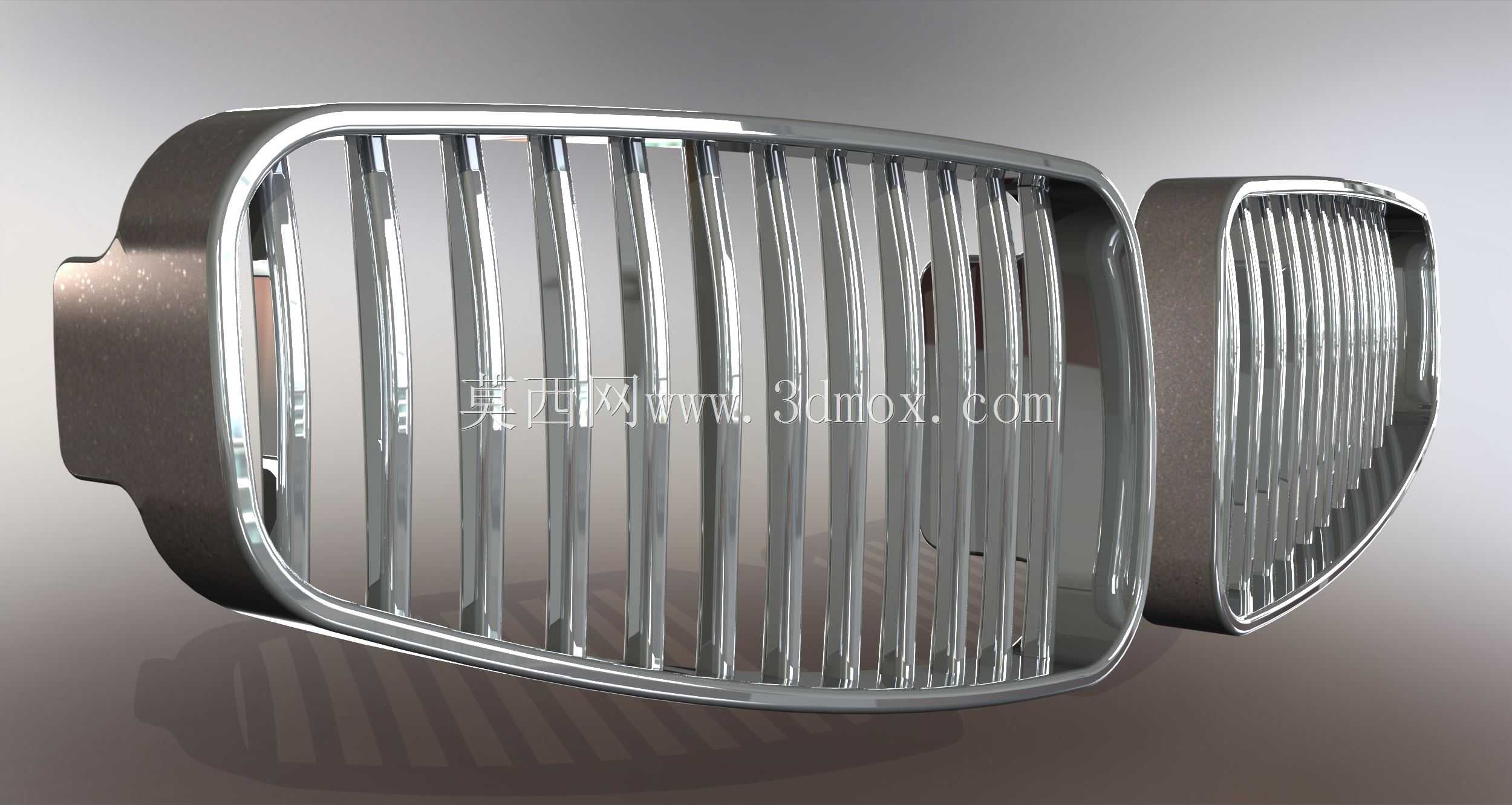

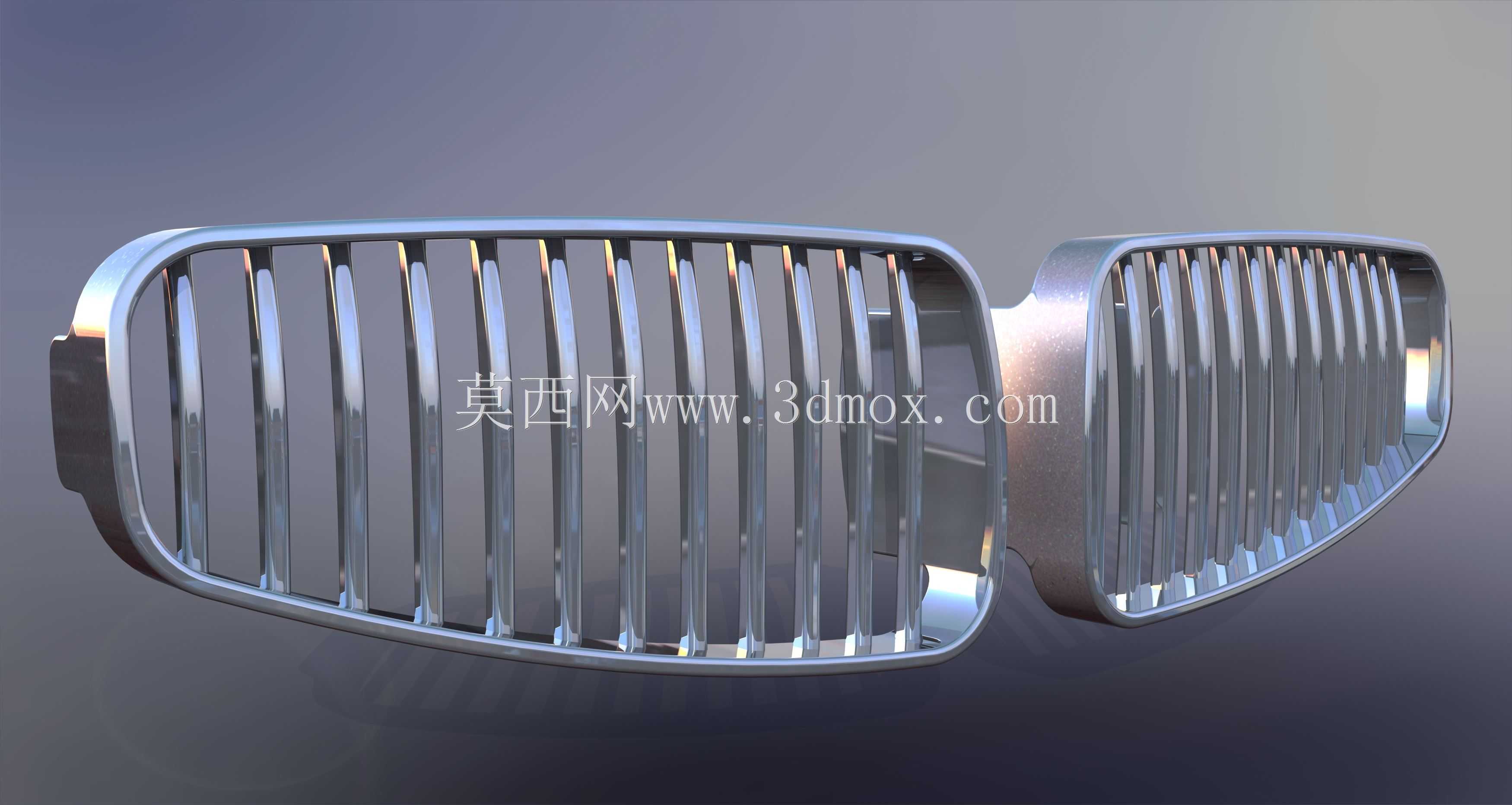

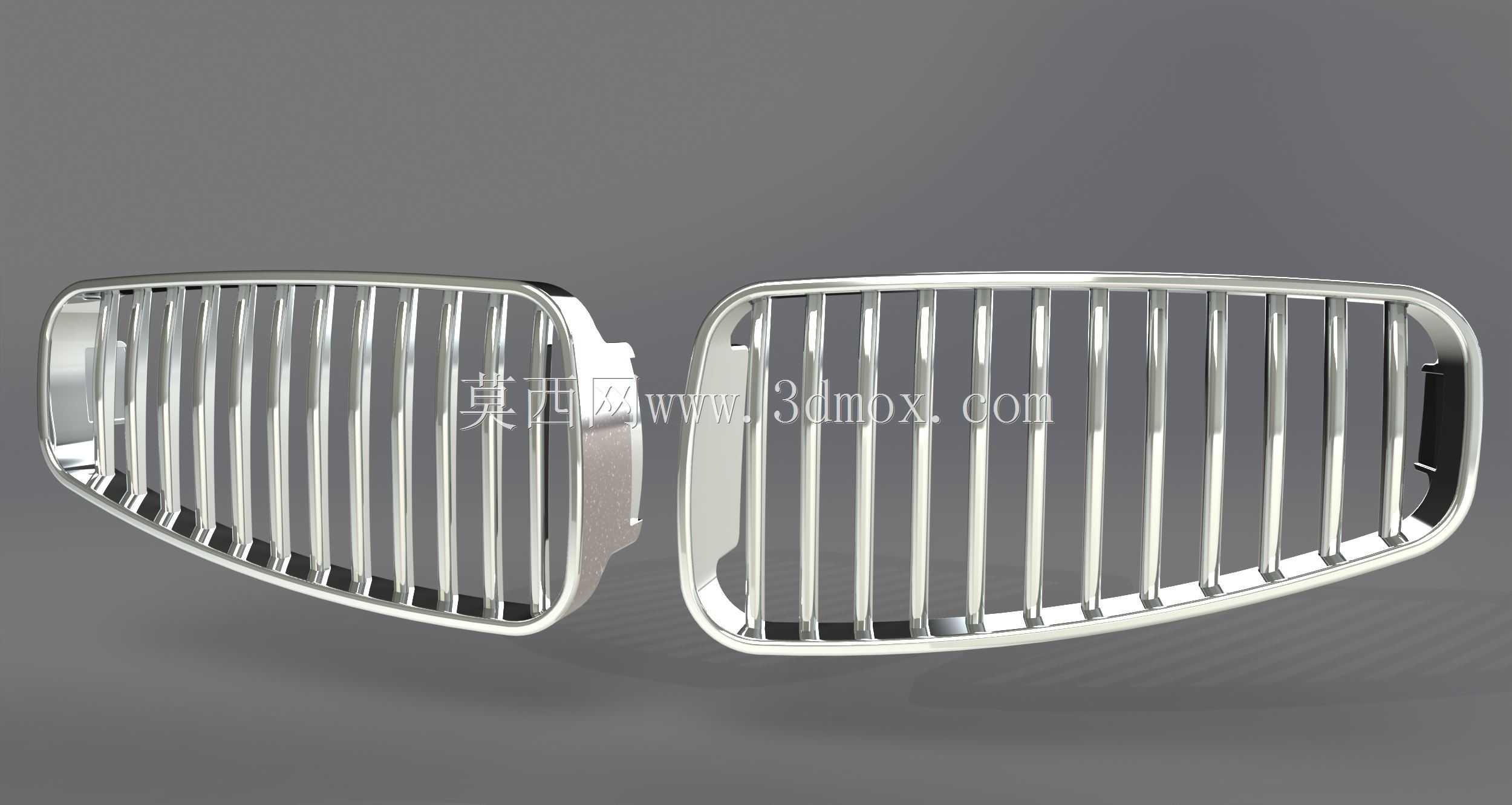

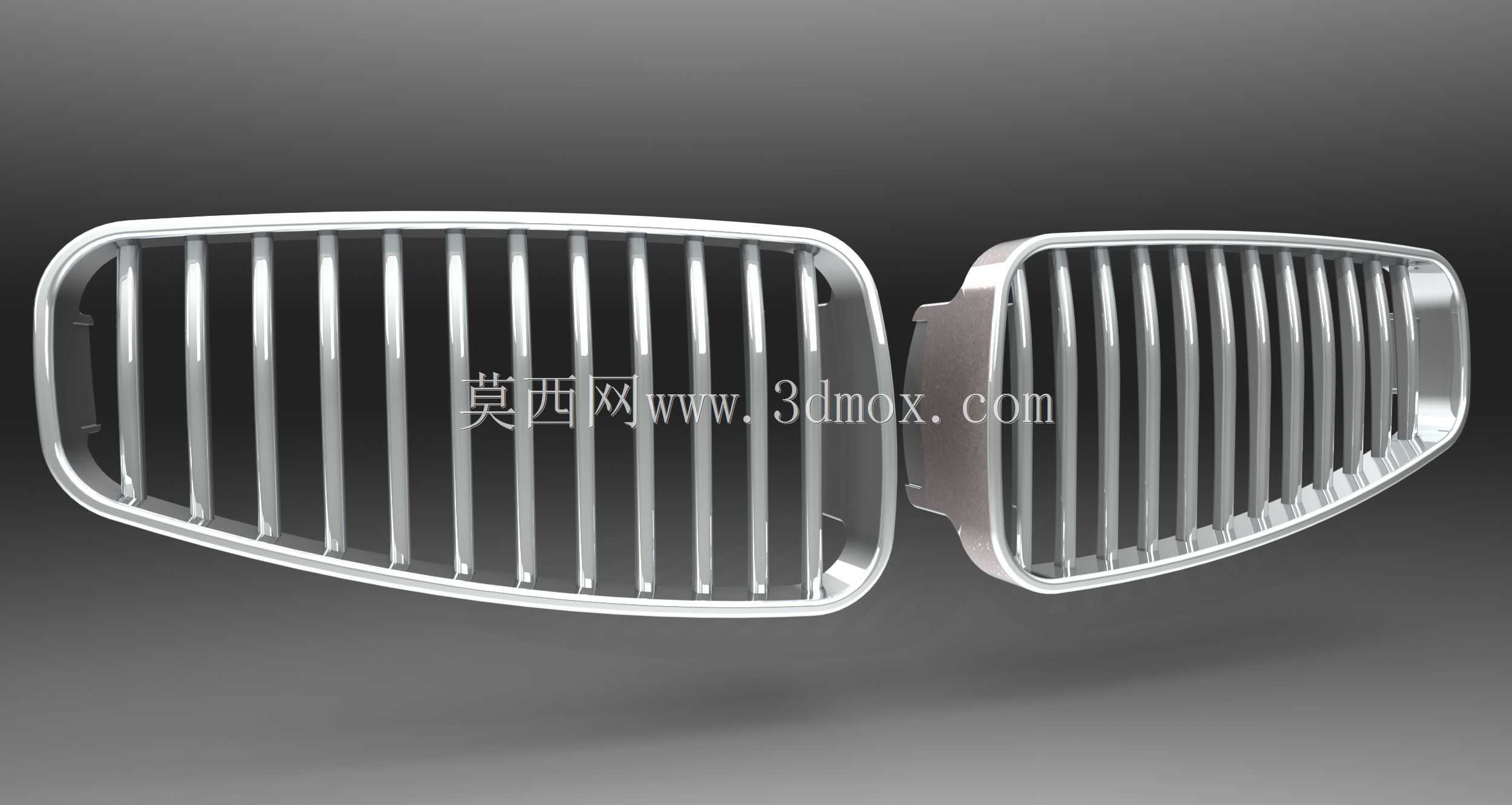

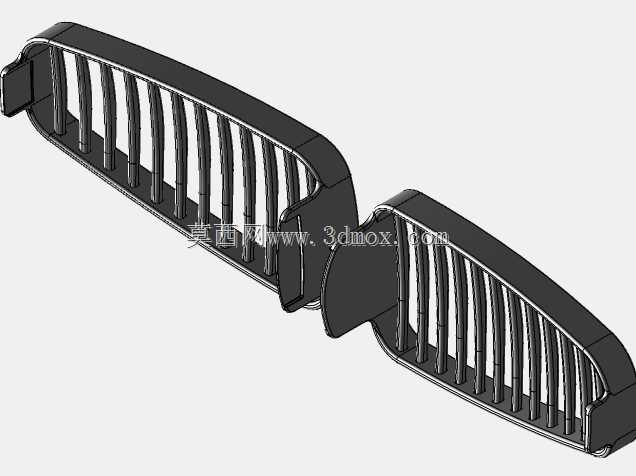

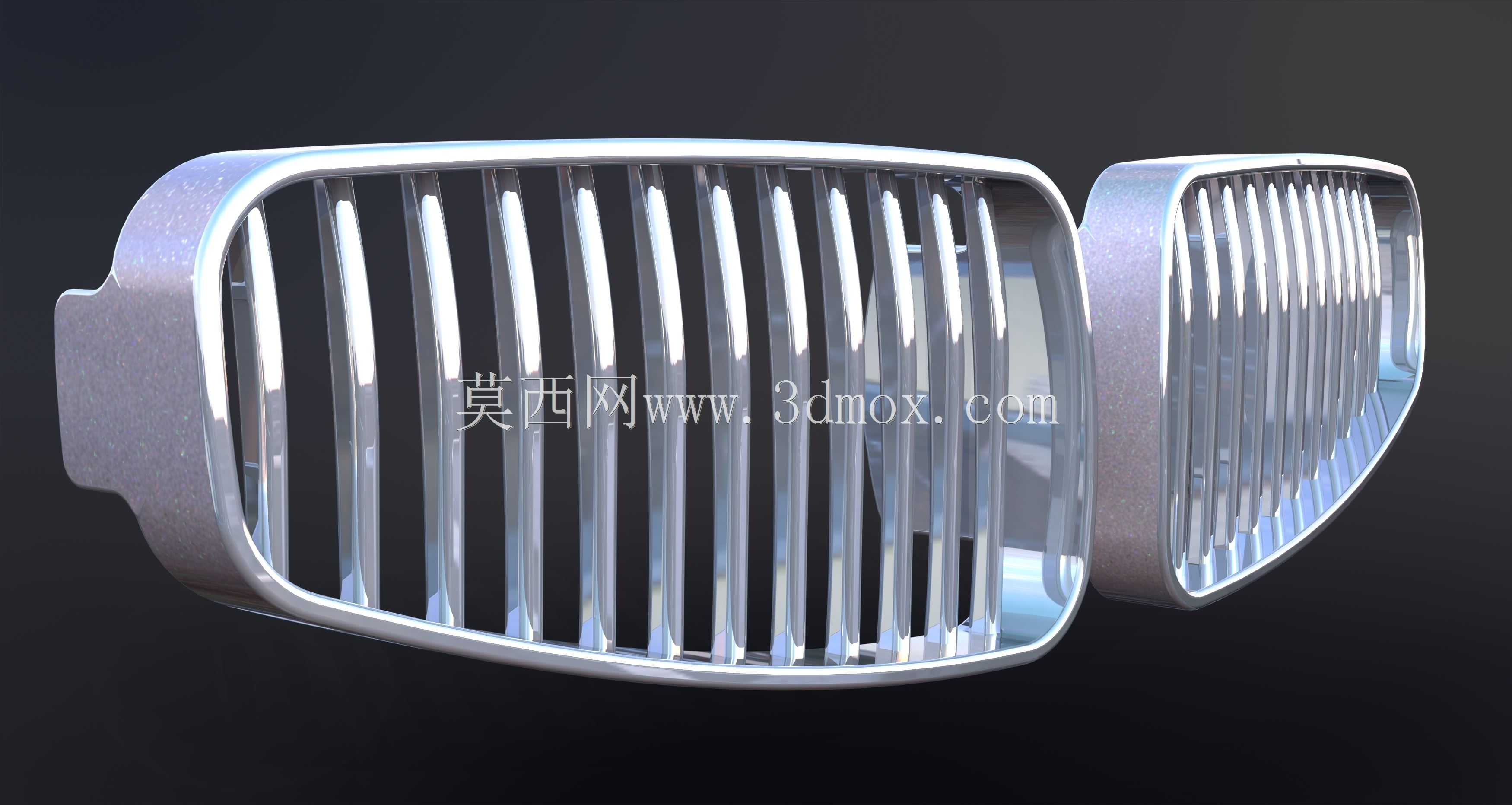

汽车前脸双肾型进气格栅结构设计

　　在汽车外饰结构设计领域，前脸进气格栅是兼顾功能实现与品牌识别属性的核心部件，本次呈现的双肾型对称格栅结构，是豪华品牌乘用车前脸辨识度最高的外饰构件之一，其设计过程需要同时平衡进气效率、装配公差、外观质感、行人保护等多维度的工程要求。从实际装车场景来看，该类格栅安装于车辆前脸正中央，位于前保险杠上方、引擎盖前缘下方的安装区域，两侧对称布置的肾型轮廓直接构成品牌视觉识别核心，其后方直接对接发动机舱进气道与散热模块安装位，是车辆行驶过程中为冷却系统导入外部气流的核心通道。设计初期首先需要明确安装边界约束，通常该类格栅的整体横向安装跨度根据车型级别不同，控制在1100mm至1400mm区间，

　　单侧肾型结构的纵向高度在350mm至420mm范围，整体安装深度不超过180mm，需要预留与周边前保险杠蒙皮、大灯总成、引擎盖锁机构的装配间隙，周圈公差配合需要控制在±0.5mm以内，避免装车后出现段差不均、缝隙超差的外观缺陷。结构设计层面，格栅的外框采用一体化注塑成型的基材结构，表面做镀铬亮面处理，外框的曲面弧度需要与整车前脸的型面曲率完全匹配，在与保险杠蒙皮配合的边缘位置设计有倒扣式安装卡扣位，每间隔80mm至100mm布置一个卡扣安装点，同时在格栅背部的上下横梁位置预留螺栓固定位，确保车辆高速行驶时格栅不会出现振动异响、脱落的风险。中部的竖向饰条是格栅外观质感的核心载体，每根饰条的截面采用类水滴型的流线型设计，

　　迎气面做圆弧过渡，背气面做收窄处理，既能够降低气流通过时的风阻系数，也能避免气流在格栅后方形成紊流影响散热效率，饰条的间距控制在28mm至32mm区间，既保证足够的进气通流面积，也能从视觉上形成规整的竖向韵律感，同时该间距需要满足行人保护的相关法规要求，避免尖锐结构在碰撞过程中对行人造成额外伤害。设计过程中专门针对格栅的进气效率做了流场仿真验证，在车辆以120km/h时速匀速行驶时，该格栅结构的进气通流率能够达到65%以上，能够满足大排量涡轮增压发动机在高负荷工况下的散热进气需求，同时在格栅背部的上下边缘位置设计有导风板结构，能够将导入的气流精准导向散热器与冷凝器的核心散热区域，减少气流的无效散逸。针对不同配置车型的需求，

　　该格栅结构预留了主动进气格栅的安装接口，在低温环境下可以通过电机驱动饰条内部的隐藏式叶片关闭进气通道，加快发动机暖机速度，降低车辆行驶风阻，该接口的布置完全隐藏在镀铬饰条的背部，不会破坏外观的整体视觉完整性。在装配逻辑上，该格栅采用模块化预装设计，整体总成可以在总装车间直接与前保险杠总成预装后再整体上车，减少总装工位的装配步骤，背部预留的雷达、摄像头安装位能够适配不同等级的智能驾驶配置需求，不需要对格栅主体结构做额外的开孔修改，大幅提升了零部件的通用化率。细节处理上，格栅所有外露的边缘位置都做了R0.8mm以上的圆角处理，既避免镀铬工艺过程中出现应力集中导致的镀层脱落问题，也能消除装配过程中的割手风险，饰条与外框的连接位置采用超声波焊接工艺，焊接筋位隐藏在结构背部，正面看不到任何焊接痕迹，保证外观面的完整度。针对长期使用的耐候性要求，格栅基材选用耐候性ABS+PC混合材料，能够承受-40℃至85℃的环境温度变化，镀铬层的附着力满足1000小时盐雾测试无锈蚀、无脱落的要求，能够适应不同地域的使用环境。
