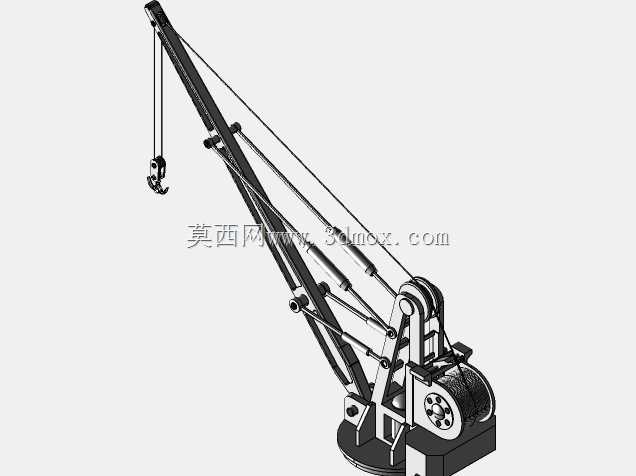

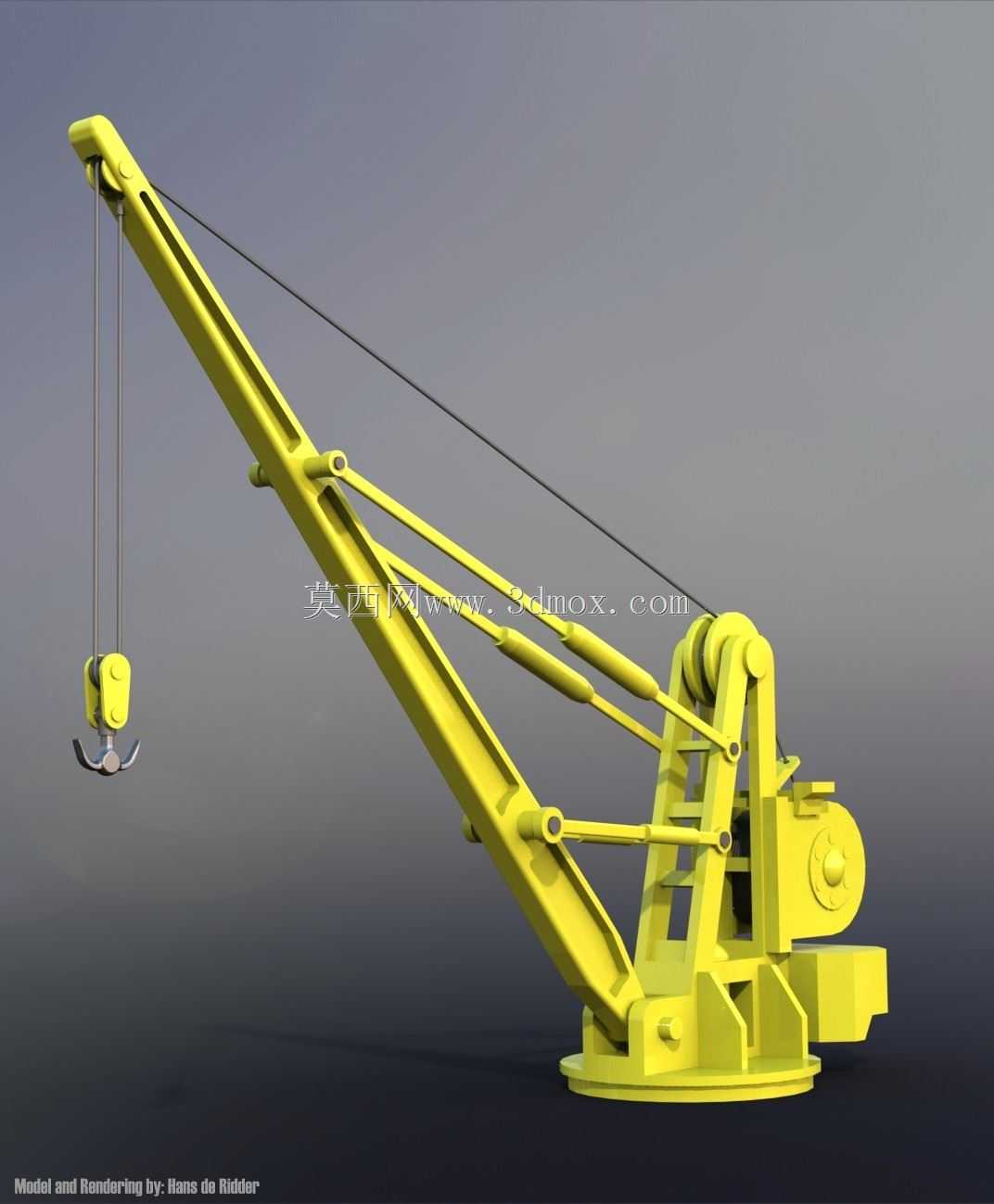

小型船用甲板起重吊机结构设计

　　这款小型船用起重设备主要适配内河小型作业船、近海养殖作业船、工程辅助船的甲板作业场景，日常承担甲板物料转运、网具收放、轻型设备吊装、靠泊物资补给等作业任务，区别于大型港口船用克令吊，该机型主打小吨位、紧凑安装、低空间占用的适配特性，适合甲板可用面积有限、额定吊重需求在1吨以内的小型船舶使用。从安装边界来看，该设备采用圆形法兰底座结构，底座安装孔位沿圆周均匀分布，可直接焊接或通过螺栓固定在甲板预设的加强结构上，底座整体占地直径控制在1.2米范围内，安装时无需对甲板结构做大规模改造，仅需在安装位置下方对应增设横向加强筋，分散吊重作业时的集中载荷即可，避免甲板局部受力变形。整机收拢状态下臂架俯角可收至与甲板平面呈15度夹角，

　　此时整机最高点距离甲板安装面高度不超过2.2米，不会遮挡船舶驾驶舱的航行视野，也不会影响船舶靠泊时与相邻船舶、码头设施的安全间距，臂架最大仰角可达75度，对应最大作业幅度下的吊高可覆盖水面以上6米范围，满足小型船舶舷侧作业、码头对接的高度需求。从功能结构设计来看，臂架采用变截面箱型焊接结构，相比同规格圆管臂架抗扭性能提升30%以上，臂架中段设置的两组液压支撑杆承担变幅过程中的载荷传递，替代传统的钢缆变幅结构，减少海上高盐雾环境下钢缆锈蚀维护的工作量，臂架前端的滑轮组采用密封式轴承结构，可阻挡海水、盐雾侵入轴承滚道，延长润滑维护周期。起升机构集成在底座尾部的机座上，将卷筒、减速单元、制动模块整合为一体式组件，

　　减少分散布局带来的管线外露问题，所有外露管线均采用船用耐油耐腐蚀护套包裹，适配海上高湿高盐的作业环境。回转机构采用内齿式回转支承，可实现360度全回转作业，回转支承的密封结构采用双唇口设计，防止甲板上的积水、杂物进入齿面造成磨损，回转驱动采用低速大扭矩液压马达驱动，启停过程平稳无冲击，避免吊重作业时的载荷晃动对船舶稳性造成影响。设计过程中重点考量了船舶作业时的横摇、纵摇工况，在起升制动、变幅锁止、回转限位三个核心环节均设置了双重锁止结构，当船舶横摇角度超过10度时，变幅机构的液压锁会自动锁止臂架角度，防止臂架意外滑移引发安全风险。臂架上的吊点位置经过重心匹配计算，空载状态下臂架的重心始终落在回转支承的承载范围内，

　　不会出现偏载倾覆的隐患，吊钩组件采用带防脱挡板的船用吊钩，吊钩与动滑轮组之间设置了旋转接头，可释放吊重起升过程中产生的钢缆扭转应力，避免吊重随钢缆旋转。考虑到小型船舶的动力源配置特点，该设备的液压系统可直接对接船舶现有液压站，无需单独配置动力单元，系统工作压力设定在16MPa，匹配多数小型船舶的液压系统压力等级，减少额外的动力改造成本。设备的所有结构件表面均采用船用重防腐涂装工艺，底漆采用环氧富锌底漆，中间层为环氧云铁中间漆，面漆采用耐紫外线聚氨酯面漆，可适应沿海、内河区域的长期户外作业环境，降低日常防腐维护的频次。在细节设计上，臂架侧面预留了辅助吊点安装位，可根据作业需求加装小型副钩，承担轻载快速吊运任务，底座周边设置了可拆卸的维护护栏，日常作业时可拆除护栏扩大作业空间，维护时安装护栏保障检修人员的作业安全，润滑点均采用集中引管设计，将所有需要定期加注润滑脂的位置引出到设备外侧的集中润滑面板上，无需操作人员爬到臂架或底座下方即可完成日常润滑维护，适配船舶甲板上作业空间狭窄、维护操作不便的实际场景。
