三点式起重平衡吊梁结构设计

　　在重型工件吊装转运作业场景中，常规单吊点起重方案极易出现载荷偏斜、工件局部应力集中、起升过程摆动幅度过大的问题，尤其针对长条形、大跨度、多吊点要求的工件，单吊点甚至双吊点方案都难以满足载荷均匀分配的需求，三点式平衡吊梁正是为解决这类工程痛点设计的专用起重吊具。这类吊梁的核心作用是通过刚性梁体将上部起重设备的单点起升力，均匀分配到下部三个独立吊点上，既可以避免吊索与工件棱角处的锐角切割损伤，也能抵消起升过程中工件的偏摆力矩，让吊装过程中工件始终保持水平姿态，降低吊装作业的安全风险。从结构设计逻辑来看，该吊梁采用箱型梁主体结构，梁体截面为封闭焊接箱型，相比开口截面具备更好的抗扭、抗弯性能，能承受三个吊点不同步加载时产生的附加扭矩，

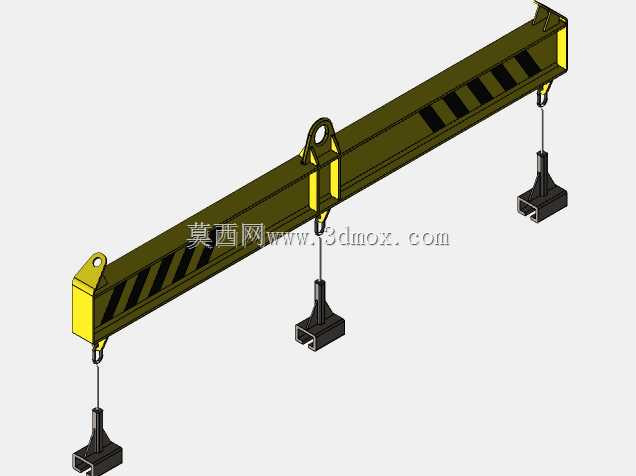

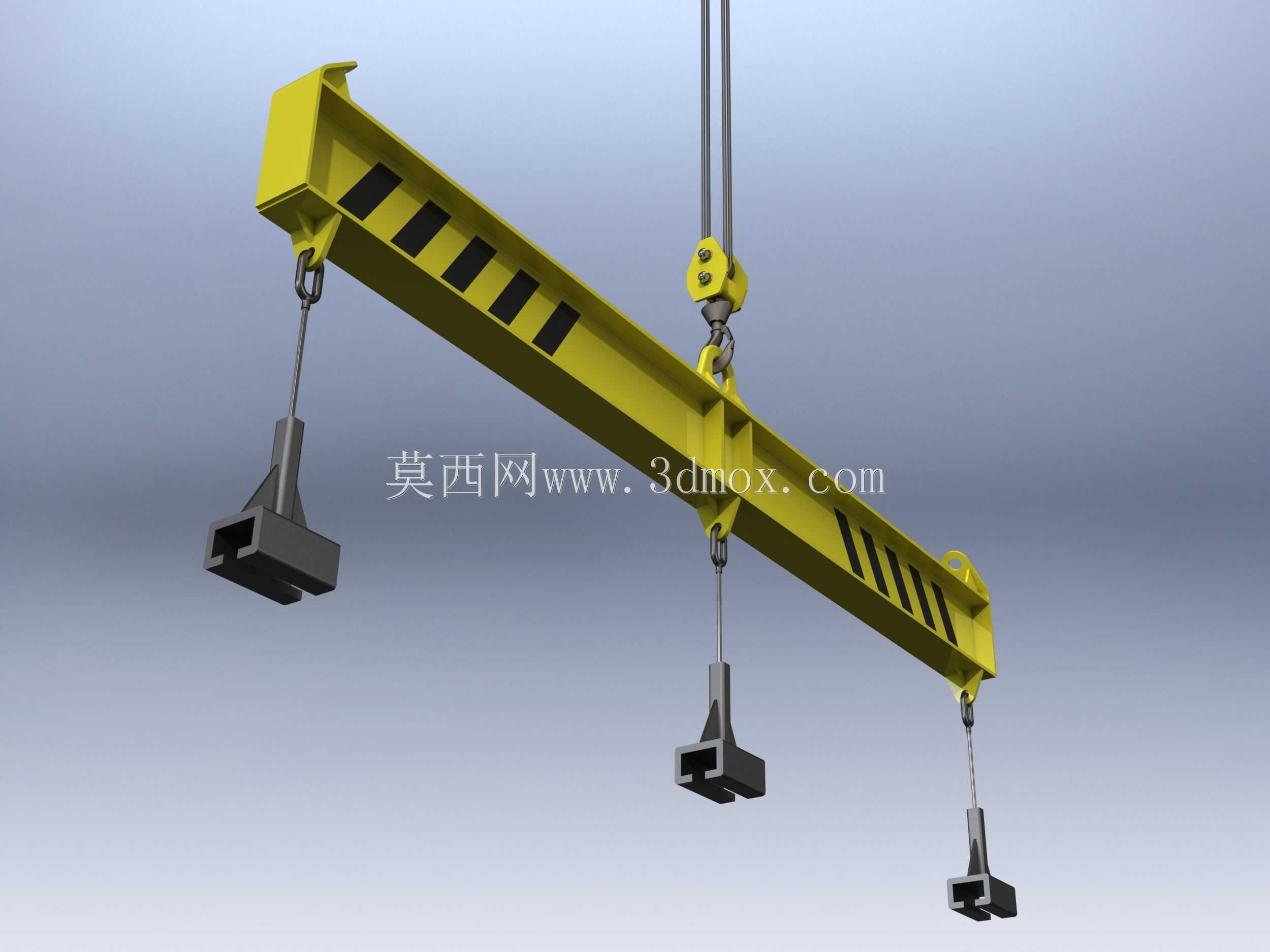

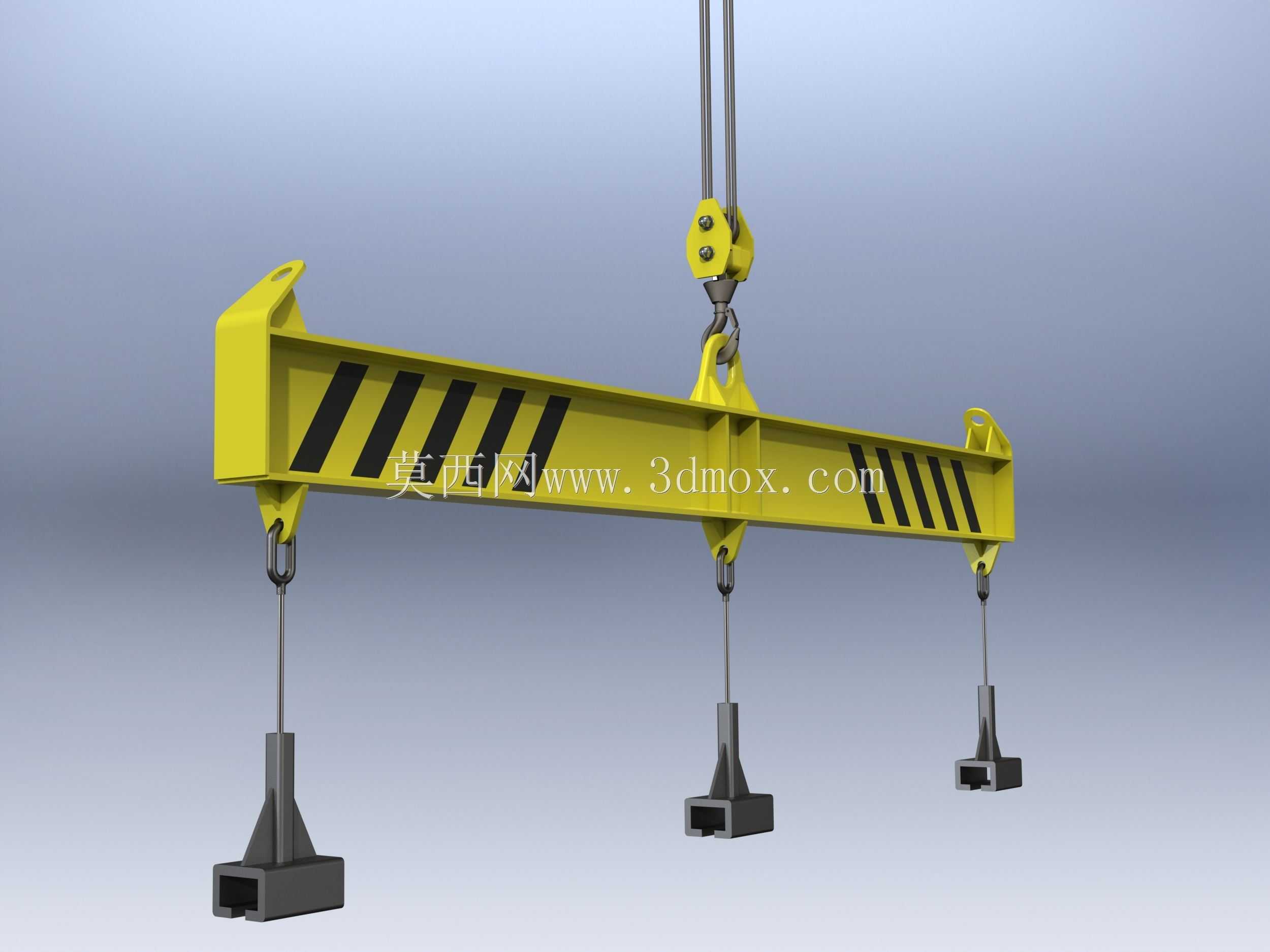

　　梁体表面喷涂黄黑警示条纹，符合起重作业设备的安全标识规范，作业人员在远距离也能清晰识别吊梁位置。上部吊点采用居中铰接结构，与起重机吊钩通过卸扣连接，铰接结构允许吊梁在起升初始阶段自动找正，避免梁体承受额外的弯曲附加力；下部三个吊点沿梁体长度方向等载荷间距布置，每个吊点都配备独立的铰接吊耳与卸扣连接结构，可根据吊装工件的吊点位置调整吊索长度，确保三个吊点的载荷分配偏差控制在工程允许范围内。设计过程中需要重点校核梁体的静刚度与动载系数，起重作业的动载系数通常取1.1~1.3，梁体的最大下挠度需要控制在梁体总长度的1/1000以内，避免吊梁下挠过大导致下部吊点的吊索角度变化，引发载荷偏移。吊梁两端设置有端部限位挡边，

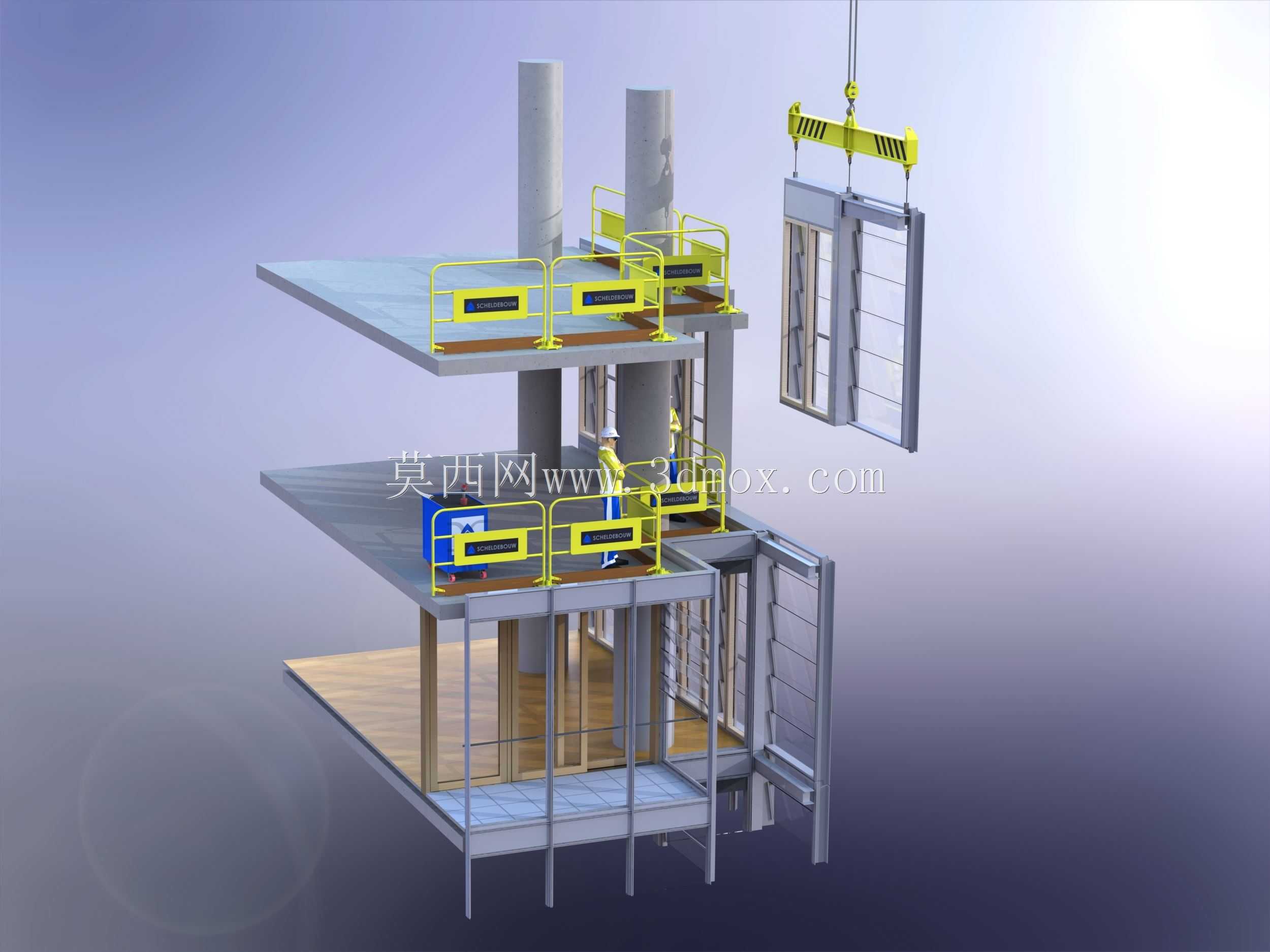

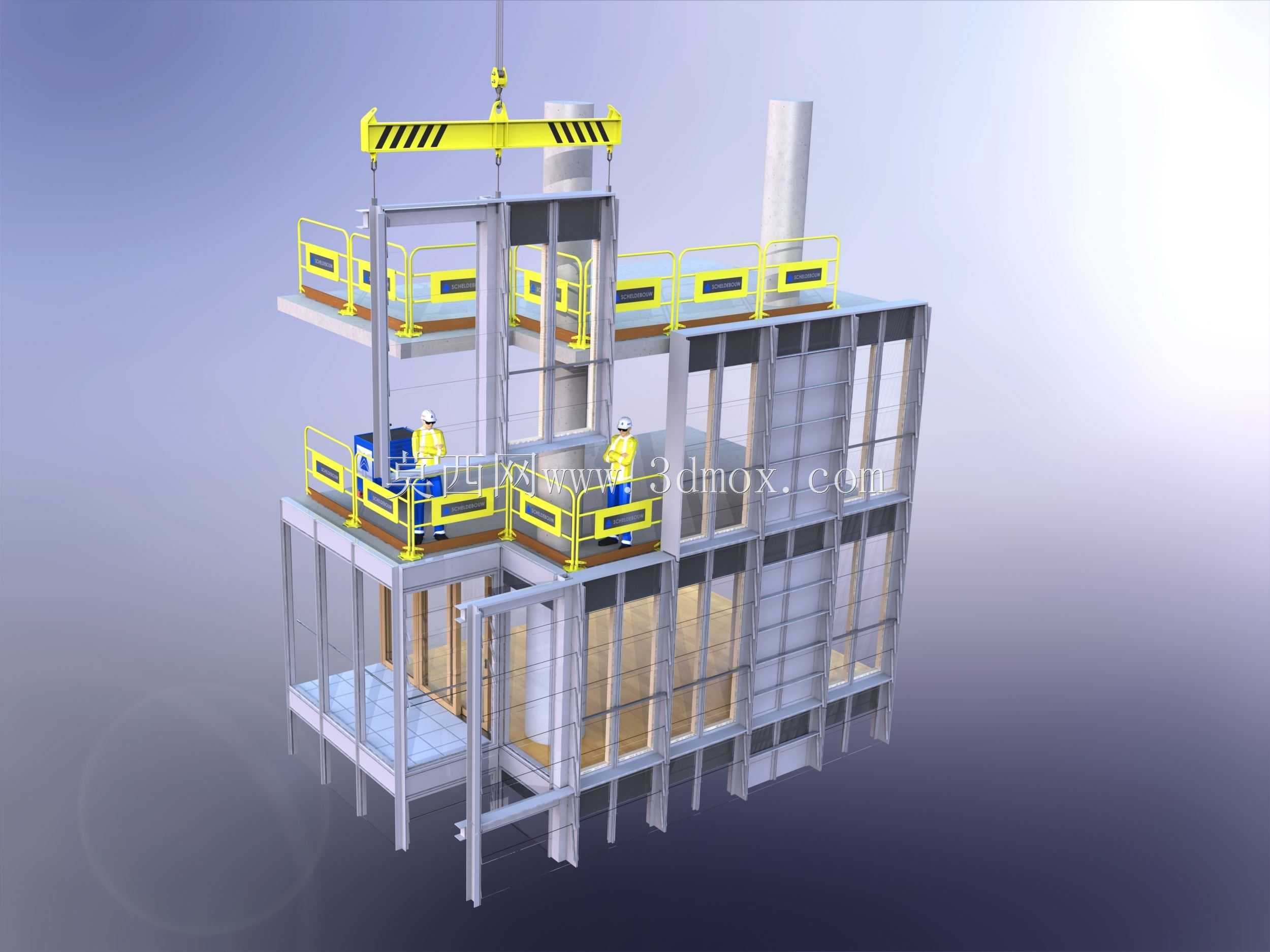

　　可防止吊索在梁体上滑动移位，每个下部吊耳的位置都做了局部加强处理，采用厚板补强焊接，避免吊耳位置出现应力集中导致的焊缝开裂。从安装边界来看，该吊梁上部吊点的连接尺寸适配常规起重机的吊钩开口尺寸，不需要额外制作过渡连接接头，下部吊点的吊索连接孔位适配标准卸扣的销轴直径，现场作业时可快速完成吊具组装。梁体的总长度根据常规吊装工件的吊点间距设计，既能够覆盖大多数长条形结构件的吊装需求，也不会因为梁体过长导致自身重量过大，降低起重设备的有效载荷利用率。在实际车间作业场景中，这类三点吊梁常被用于吊装长轴类构件、钢结构型材、预制混凝土构件、设备机座等需要保持水平起升的工件，相比传统的双吊点吊装方案，三点式布置的抗偏载能力提升40%以上，

　　能够有效避免工件起吊后出现倾斜、滑脱的风险。设计时还需要考虑吊梁自身的重量平衡，上部吊点的位置经过重心计算确定，确保空载状态下吊梁也能保持水平姿态，方便作业人员挂钩操作。梁体上的所有焊接位置都需要做探伤处理，消除焊接缺陷带来的安全隐患，吊耳与梁体的连接采用全熔透焊接工艺，保证连接强度满足额定起重量的要求。吊索与吊耳连接位置设置有圆弧过渡，避免吊索在受力时被尖锐棱角切割，延长吊索的使用寿命。在设备选型匹配时，需要根据起重机的额定起重量、作业半径、吊装工件的重量与吊点间距，选择对应长度与额定载荷的吊梁，严禁超载使用，同时每次作业前需要检查各铰接点的转动是否灵活，卸扣的销轴是否锁紧，确保吊装作业的安全性。
