渐开线行星传动组合齿轮结构

　　这套组合齿轮结构面向重载行星传动场景设计，常见于工程机械行走驱动、风电增速箱、重载工业减速器的行星级传动单元，核心承担分流传递扭矩、匹配传动比的作用，相比定轴齿轮组能在更小安装空间内实现更大减速比与更高承载能力。设计时优先考虑了多行星轮均载特性，太阳轮、行星轮、内齿圈的齿宽、模数做了匹配优化，齿向做了微量修形，抵消重载啮合时的轮齿弹性变形与安装偏载带来的应力集中，避免齿端偏磨导致的早期失效。

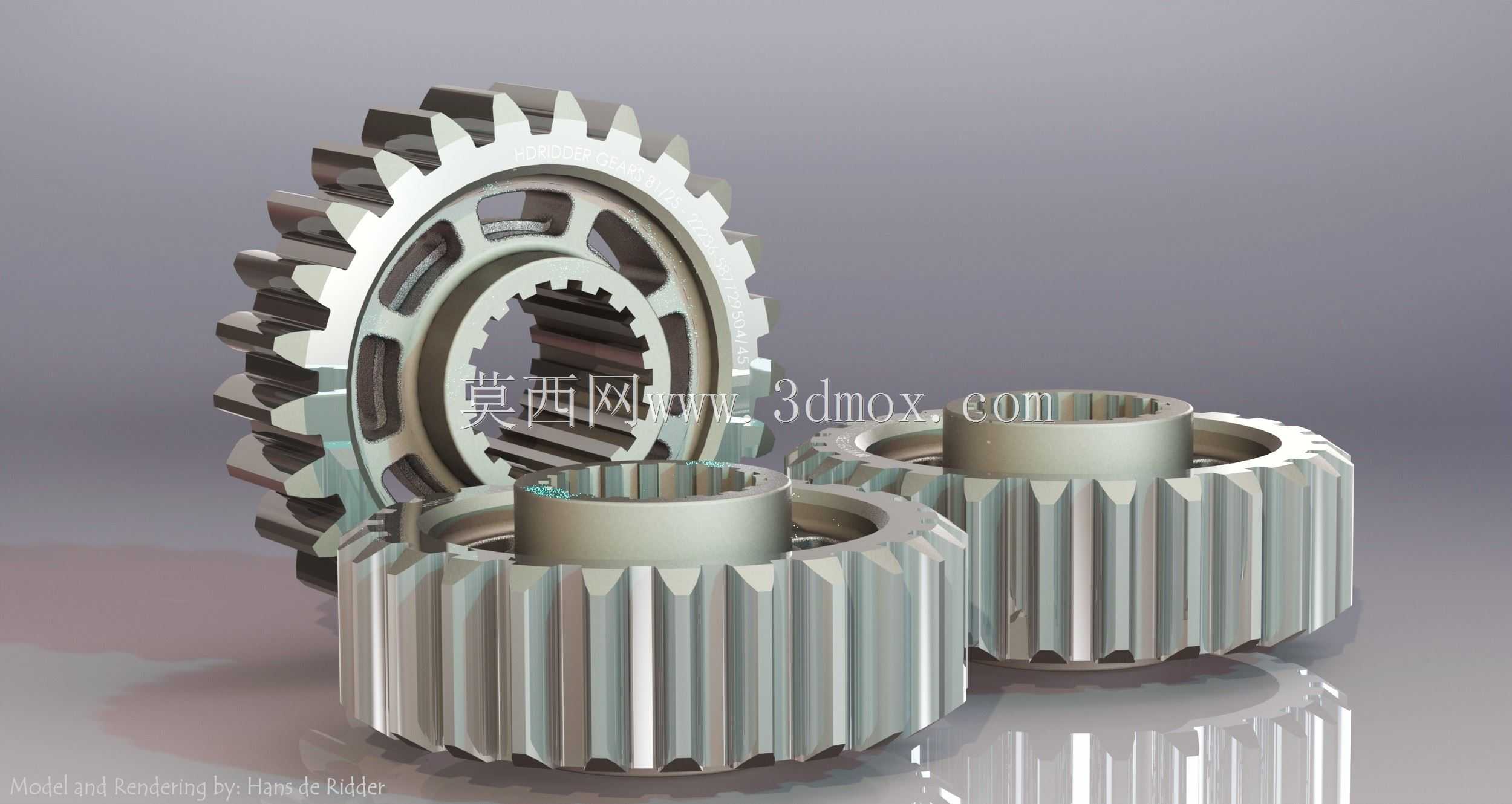

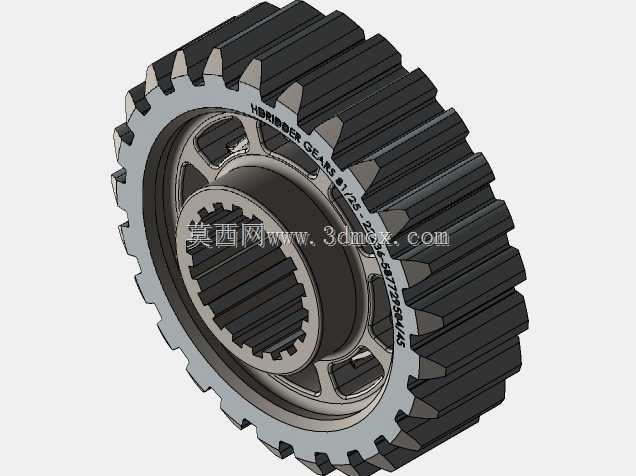

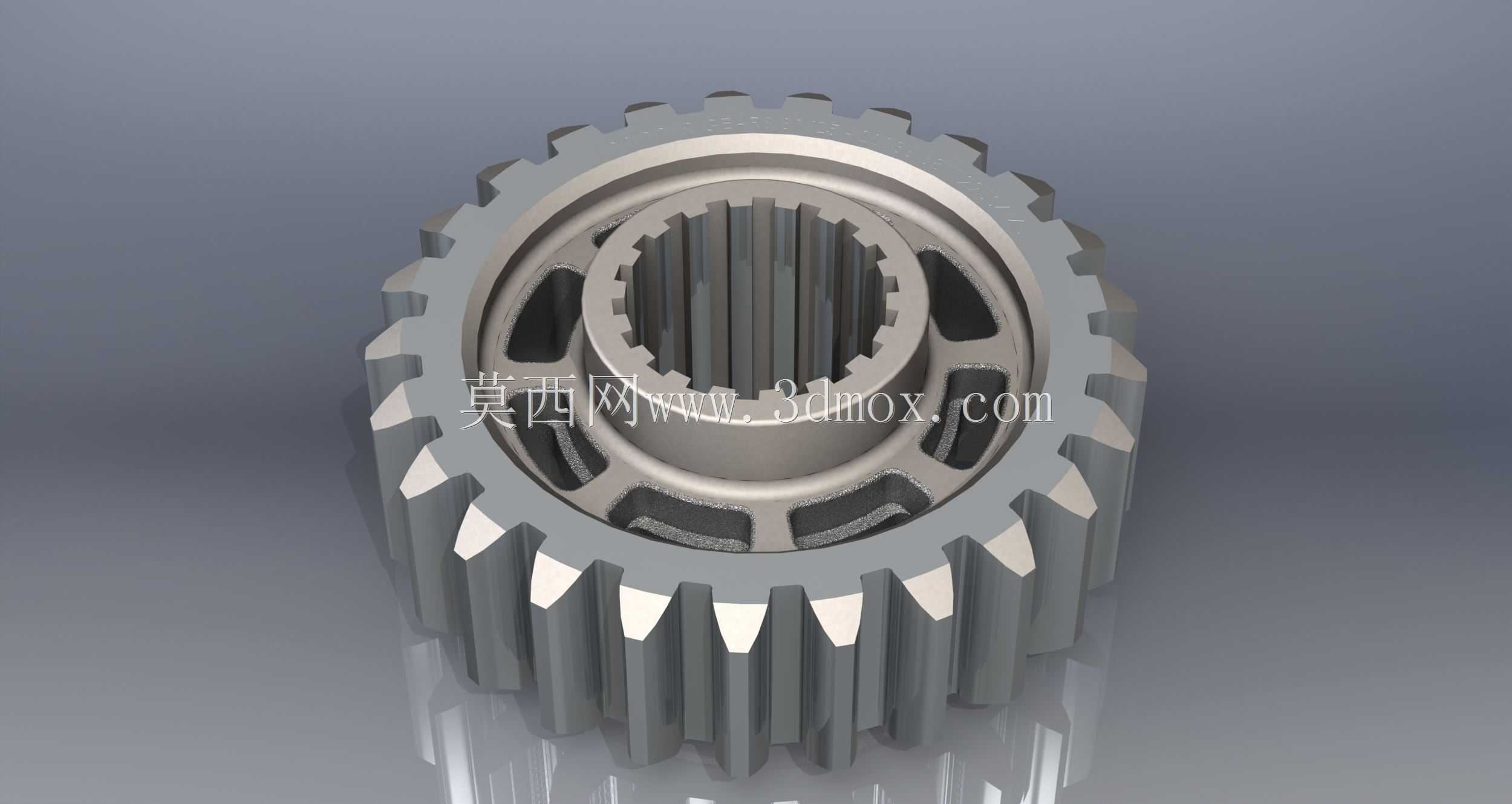

　　从结构细节来看，行星轮内孔集成了花键联接结构，可直接与行星轮轴的外花键配合，无需额外键槽联接，既保证了大扭矩下的周向固定可靠性，也简化了行星轮组件的装配流程，花键齿侧采用定心配合，能抵消行星轮公转过程中的微小径向窜动，保证啮合间隙稳定。轮体采用辐板式减重结构，在辐板上开设均匀分布的减重孔，在保证轮体整体刚度满足重载扭矩传递要求的前提下，尽可能降低旋转件的转动惯量，减少传动启停过程中的冲击载荷，同时减重孔也可作为润滑油的流动通道，让啮合区的润滑油能顺利循环带走热量与磨屑，延长轮齿啮合寿命。

　　安装边界上，这套行星齿轮组的中心太阳轮与输入轴采用花键联接，行星轮通过行星架的销轴定位，内齿圈与壳体采用过盈配合加定位销固定，各轮齿的啮合侧隙控制在0.08-0.15mm区间，既保证正反转切换时无明显回差，也避免侧隙过小导致的热胀卡滞。齿形采用标准渐开线圆柱直齿，齿顶高系数取1，压力角20度，加工时可采用滚齿+珩齿工艺达到7级精度要求，适配多数中重载工业传动的精度需求，无需过高加工成本即可满足运行平稳性要求。

　　实际应用中，这类行星齿轮组可承受径向与轴向的复合载荷，轮齿表面可根据工况需求做渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够韧性，能承受频繁启停的冲击载荷，在矿山设备、重型卡车的轮边减速器、船舶甲板传动机构中都有同类结构的应用。设计过程中也充分考虑了装配工艺性，行星轮与销轴之间可集成滚针轴承，减少行星轮自转时的摩擦阻力，轴承的润滑可通过行星架上的油孔直接供油，无需额外润滑管路，简化了整体传动箱的结构设计。

　　在啮合特性上，多行星轮同时参与啮合的设计让单齿承受的载荷大幅降低，相比同模数的定轴齿轮传动，承载能力可提升3-4倍，同时传动效率保持在97%以上，不会因为行星结构带来过多的功率损耗。轮体的端面做了倒角处理，避免装配时锐边划伤密封件或操作人员，也能减少齿轮运转时的端面油液搅动阻力，降低传动过程中的温升。针对不同工况的适配性，这套齿轮结构可通过调整模数、齿宽、行星轮数量来匹配不同的扭矩传递需求，无需大幅改动外部安装尺寸，即可适配不同功率等级的传动箱体，具备较强的通用化适配能力。
