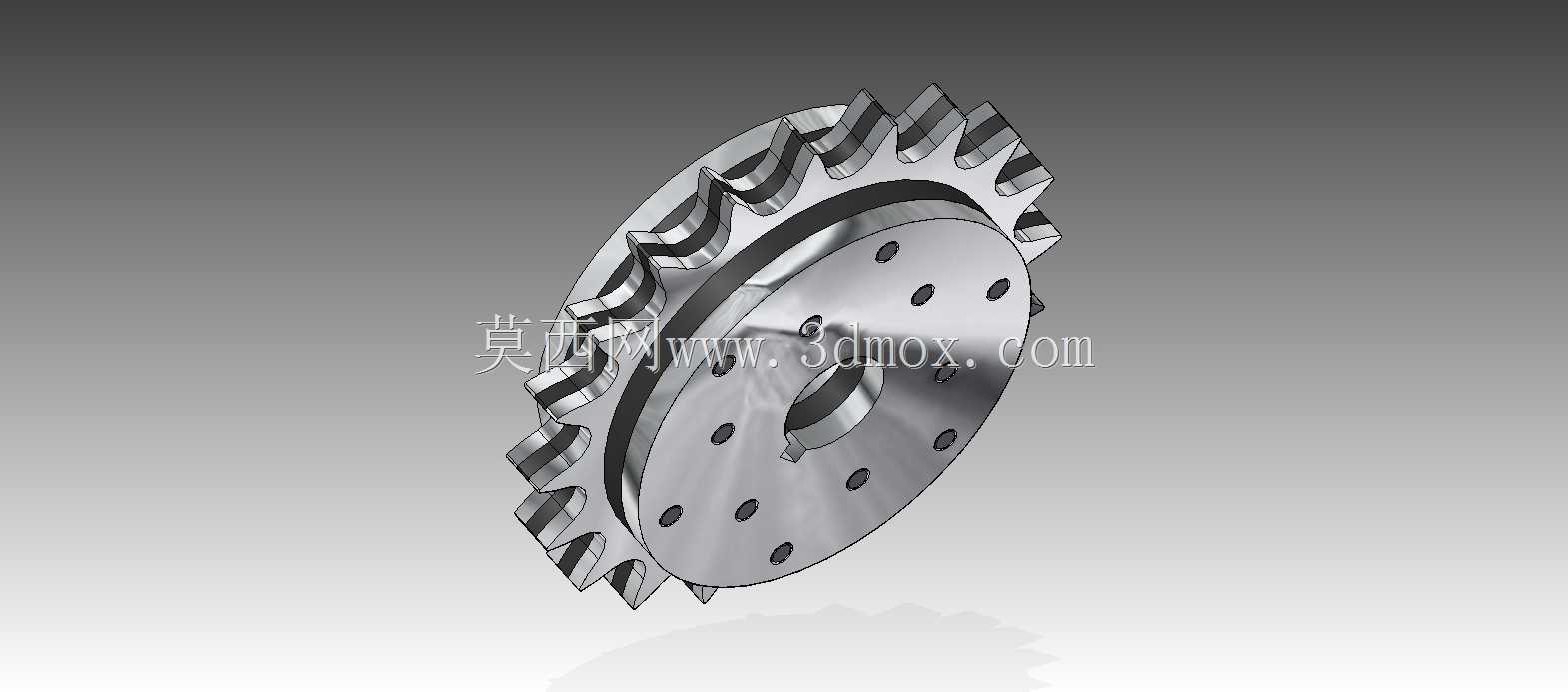

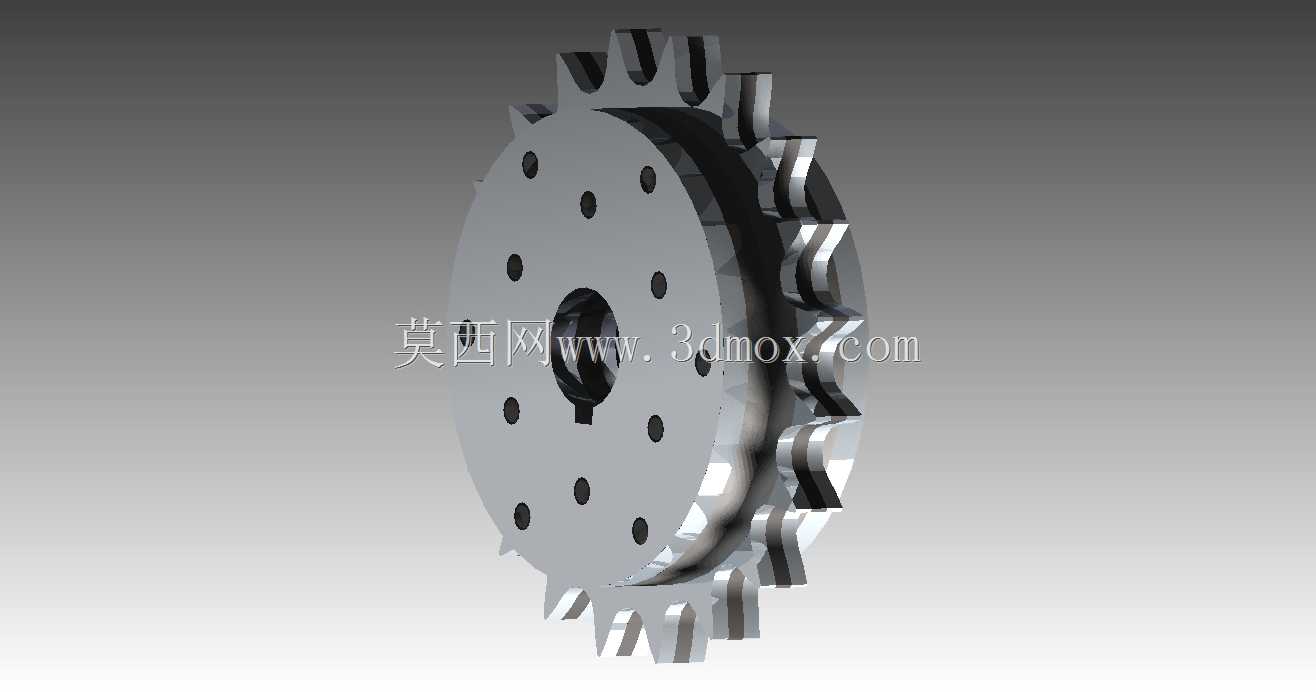

24B规格20齿单排连接板链轮结构

　　在各类工业链传动场景中，链轮作为和链条啮合传递动力的核心零件，其齿形精度、安装适配性直接决定整套传动系统的运行寿命与传动效率。这款适配24B链条规格的20齿链轮，采用连接板式结构设计，区别于整体式实心链轮，在保证齿部啮合强度的前提下，通过辐板区域的减重孔设计有效降低了零件自身转动惯量，尤其适合中高速传动工况下降低启停阶段的动力损耗，同时也减少了链轮自身重量给支撑轴带来的径向载荷。

　　从实际应用场景来看，这类链轮常被用在重型输送线、矿山输送设备、农业机械传动单元、大型包装设备的主传动段，24B链条本身属于大节距重载链条，对应的链轮需要承受较大的啮合力与冲击载荷，因此在设计阶段首先要匹配链条的节距、滚子直径参数，齿廓采用三圆弧一直线的标准齿形，保证链条滚子进入和退出啮合时的顺畅度，避免卡链、跳齿问题的出现。齿部的厚度尺寸严格匹配24B链条的内节内宽参数，保证啮合时链条不会出现侧向窜动，同时齿侧预留了合理的间隙，补偿安装过程中两轴的平行度误差，避免运行过程中出现偏磨。

　　链轮的中心安装孔采用台阶孔设计，可适配不同直径的传动轴，配合平键槽实现周向固定，传递额定扭矩。辐板上均匀分布的连接孔，一方面可作为减重结构，另一方面也可作为和轮毂、连接法兰的安装定位孔，方便用户根据自身的轴系设计选择分体式装配方案，无需重新加工整个链轮，降低备件更换成本。链轮的齿顶圆、齿根圆尺寸经过严格校核，20齿的齿数选择属于链传动中较为均衡的参数，既不会因为齿数过少导致传动多边形效应明显、运行冲击大，也不会因为齿数过多导致链轮整体尺寸过大、占用过多安装空间，同时齿数选择为偶数，也方便加工过程中的分度定位，降低加工难度。

　　在安装边界方面，这款链轮的轴向尺寸经过优化，轮毂部分的突出长度适配标准轴承座的安装间距，用户在进行轴系布局时，可直接参考链轮的总宽尺寸预留轴段长度，无需额外调整隔套尺寸。链轮的端面跳动、径向跳动公差控制在链传动标准要求的范围内，保证高速运行时不会出现链条抖动、异响的问题。齿部的工作表面经过硬化处理，具备足够的耐磨性能，在长期和链条滚子啮合摩擦的工况下，能有效降低齿面磨损速率，延长整套传动副的维护周期。

　　从设计思路上，这款链轮没有采用多余的装饰性结构，所有结构特征都服务于功能需求：齿形的参数完全匹配对应链条的啮合要求，辐板的孔位分布兼顾减重与安装便利性，中心孔与键槽的尺寸符合通用传动轴的尺寸系列，用户在选型时只要匹配对应链条规格、轴径参数，就可以直接集成到自身的传动系统中，无需进行二次修改。在重载传动场景下，这类连接板式链轮相比整体式链轮，还具备更好的应力分散特性，辐板区域的孔位边缘都做了圆角过渡，避免应力集中导致的辐板开裂问题，在承受冲击载荷时能更好地分散应力，提升零件的抗冲击能力。

　　实际使用过程中，这类链轮的安装需要保证两传动轴的平行度误差在允许范围内，同时链轮的轴向定位要可靠，避免运行过程中出现轴向窜动导致链条脱啮。和同规格的实心链轮相比，这款连接板结构的链轮在相同承载能力下，重量降低近三成，对于长距离多链轮的输送系统来说，能有效降低整套设备的自重，减少支撑结构的载荷。齿部的加工精度保证了每个齿和链条滚子的啮合位置一致，传动过程中的动平衡性能更好，在转速较高的工况下也不会出现明显的振动，适合连续运行的工业生产场景。
