机械装配教学用组合式机械零件套件

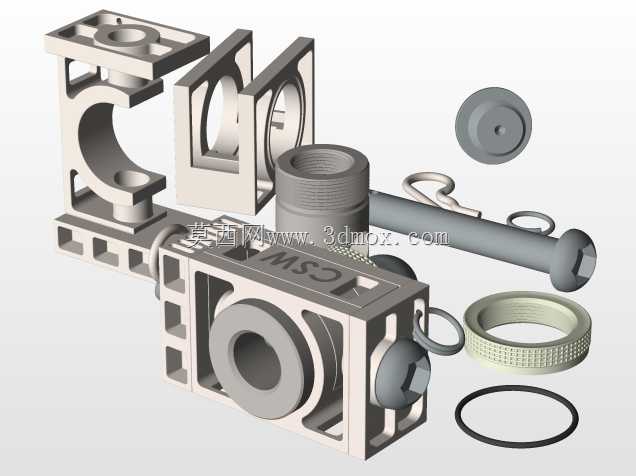

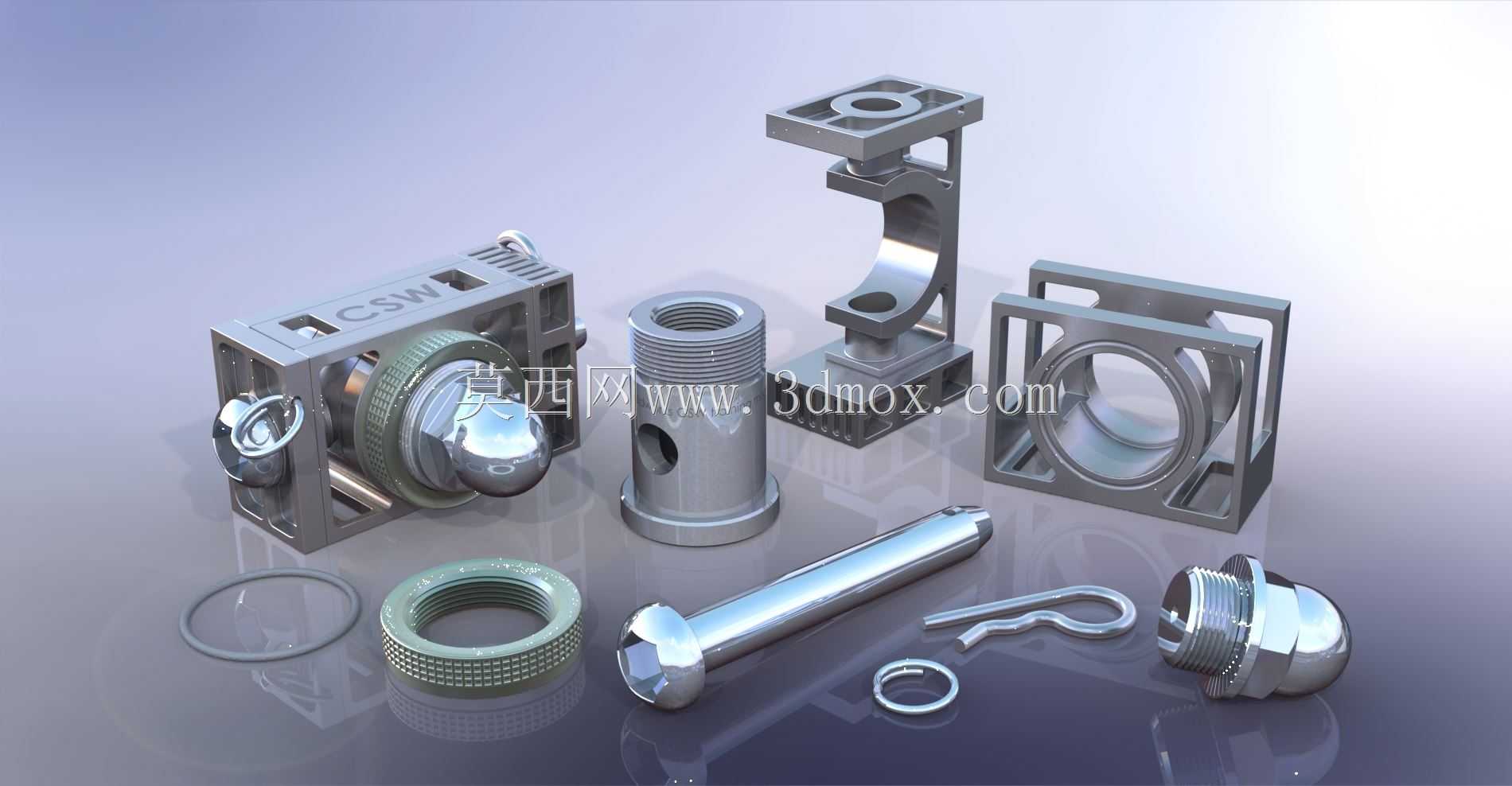

　　这套组合式机械构件套件，主要面向职业技术院校的机械类实操教学场景，用于在3D建模、机械装配课程中，给学员演示常见机械结构的配合逻辑、装配约束关系，填补纯理论教学和实际工业装配之间的认知 gap。整套套件包含了框架类支撑构件、带内螺纹的筒状连接件、外螺纹紧固件、密封环类零件、锁紧卡簧、带球面的端盖接头等多种常见机械结构单元，基本覆盖了常规机械设计中最常用的连接、支撑、密封、定位结构形式。

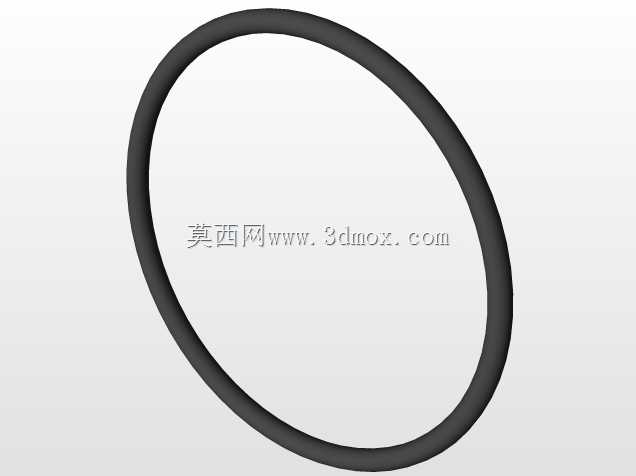

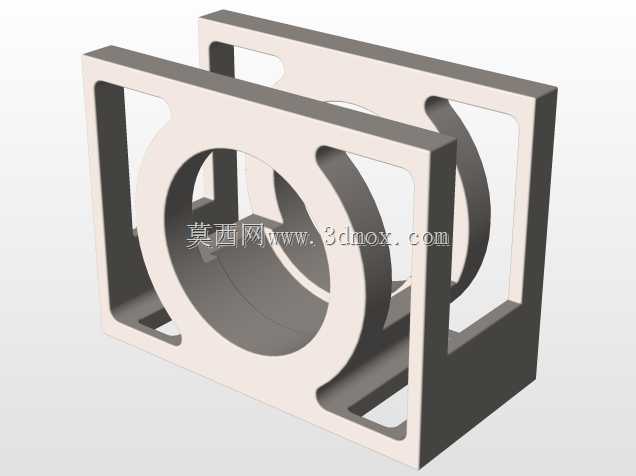

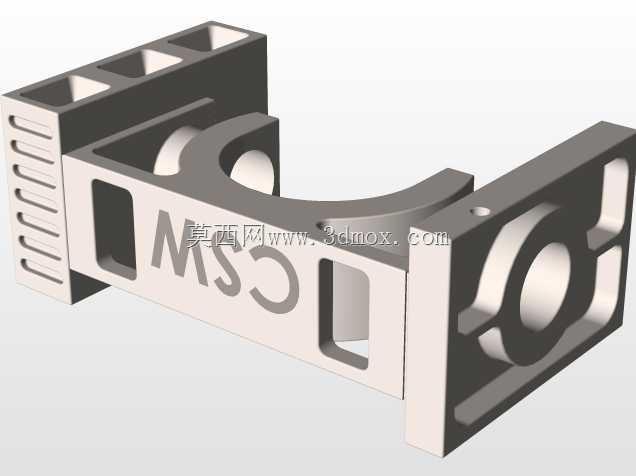

　　从设计思路来看，整套构件没有设置复杂的特殊曲面或者非标定制结构，所有特征都采用机械设计中最通用的表达形式：比如框架类零件采用了方形镂空的减重结构，既保留了足够的支撑刚性，又能让学员清晰观察到内部零件的装配位置；螺纹连接件采用了标准公制螺纹的特征表达，没有做简化处理，学员在建模练习时可以直接练习螺纹收尾、退刀槽这些容易被忽略的工艺细节；密封环类零件分别设置了径向密封和端面密封的两种典型结构，能直观展示不同密封形式的安装位置和配合公差要求。

　　在实际教学使用中，这套套件可以拆分出多个独立的建模练习任务：比如单独练习带安装孔的支撑板类零件的草图绘制、拉伸切除特征的使用；练习轴类零件的倒角、退刀槽、端面驱动特征的构建；练习螺纹类特征的两种建模方式——装饰螺纹线和实体螺纹的适用场景；也可以将所有零件完成建模后，进行自底向上的装配练习，逐一添加重合、同轴心、距离、角度等装配约束，模拟实际装配中零件从散件到组件的完整流程，还能在装配环境下做干涉检查，验证各零件之间的配合间隙是否合理。

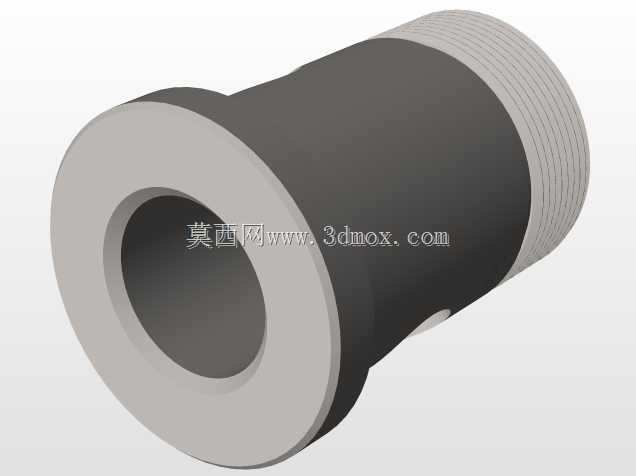

　　从安装边界和尺寸适配来看，整套套件的所有零件都采用了统一的基准坐标系设计，核心装配基准轴保持共线设计，各配合面的公差设置都采用中等精度的间隙配合，不会出现过定位或者装配间隙过大的问题，学员在装配练习时不需要额外做配合面的修正，就能顺利完成整套构件的组装。其中筒状连接件的外圆柱面和框架类零件的内孔采用H7/g6的间隙配合，装配时可以顺畅滑入，同时不会出现明显的径向晃动；螺纹连接件的螺纹长度设置满足通用的螺纹旋合长度要求，一般为螺纹公称直径的1.2-1.5倍，既能保证连接强度，又不会出现螺纹过长导致的装配干涉；密封环类零件的安装槽尺寸按照标准密封件的沟槽尺寸设计，学员在练习时可以直观理解密封沟槽的尺寸设计逻辑，比如O型圈的压缩率控制、沟槽的圆角处理等工艺细节。

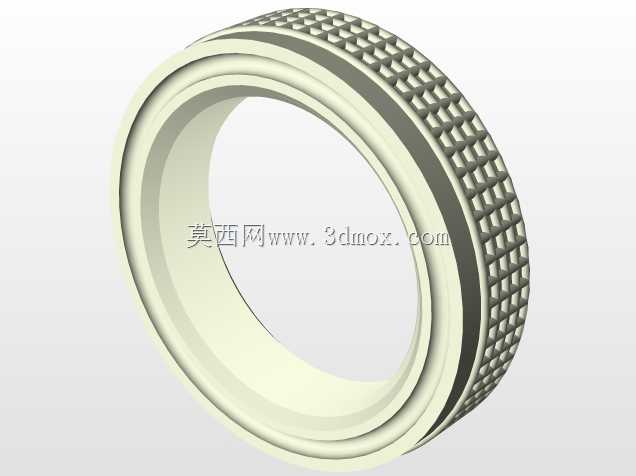

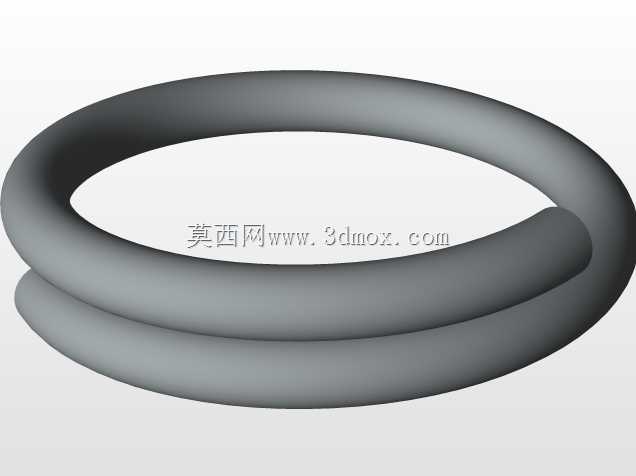

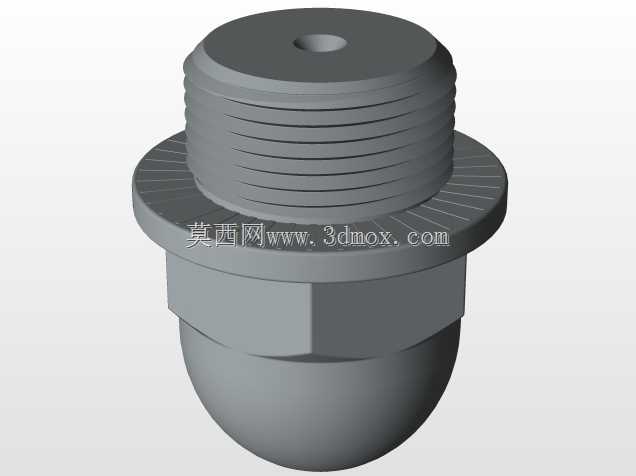

　　不同于工业生产中使用的实际功能组件，这套教学套件特意将不同功能的典型结构整合在同一套组件中，不需要额外准备多种不同的工业零件，就能让学员在一套练习中接触到绝大多数常用的机械结构特征。比如带滚花的调节螺母，特意在外圆面做了网纹滚花的特征，学员可以练习滚花特征的建模方法，同时理解滚花结构在手动调节场景下的防滑作用；带开口的锁紧卡簧，采用了标准的弹性挡圈结构形式，能演示轴向定位的常见方式；带球面的端盖接头，可以演示管接头类零件的密封连接结构，理解球面密封的自适应对中特性。

　　在建模训练过程中，学员还可以基于这套基础套件做拓展练习，比如给框架类零件添加不同的安装固定孔位，模拟实际设备中支架类零件的安装方式；给轴类零件添加键槽、销孔等特征，练习键连接、销连接的结构设计；也可以修改各零件的尺寸参数，练习参数化建模的方法，理解尺寸参数变化对整个装配体配合关系的影响。整套构件的结构复杂度适中，不会因为特征过于简单达不到训练效果，也不会因为结构过于复杂打击初学者的学习积极性，非常适合作为三维建模软件入门到进阶阶段的综合训练案例，帮助学员从单个零件的建模思维，逐步过渡到整个装配体的系统设计思维，建立起面向实际生产的机械设计逻辑，而不是只会做孤立的外观造型。
