内燃机核心往复运动活塞结构设计

　　活塞作为内燃机往复运动机构的核心承载部件，其结构设计直接决定动力输出效率、运行可靠性与整机服役寿命，在车用动力、通用小型动力、工程机械动力、农用机械动力等场景中均是核心受力零件。从实际工况来看，活塞需要在高温高压的燃烧环境下完成高频往复运动，顶部直接承接燃料燃烧产生的爆发压力，通过活塞销将作用力传递给连杆，最终带动曲轴旋转完成热能到机械能的转换，整个工作循环中需要同时承受交变机械载荷、热载荷以及侧向冲击力，对结构强度、热变形控制、配合精度都有极高要求。

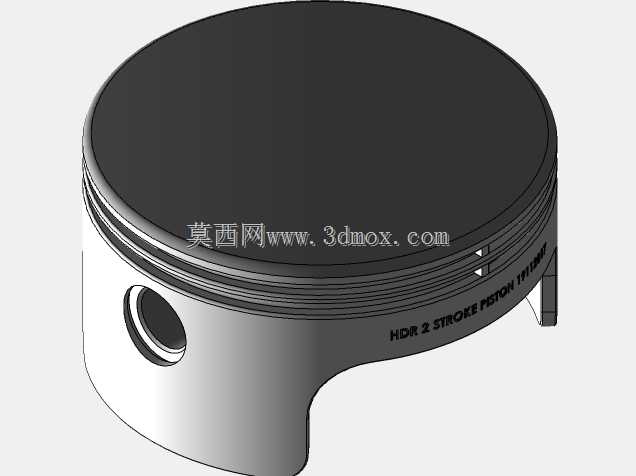

　　设计过程中首先需要匹配对应机型的燃烧室容积要求，活塞顶部的型面并非平面结构，需要根据燃烧室的涡流组织、喷油落点、气门避让需求做针对性的曲面造型，既要保证压缩比符合设计值，也要预留足够的气门运动间隙，避免活塞运行到上止点时与进排气门发生运动干涉。活塞头部的环槽结构是密封功能的核心载体，通常设置2-3道气环槽与1道油环槽，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的宽度、深度、平面度公差都需要严格控制，保证活塞环安装后能正常涨缩贴合缸壁，同时不会出现卡滞、过度磨损的问题。

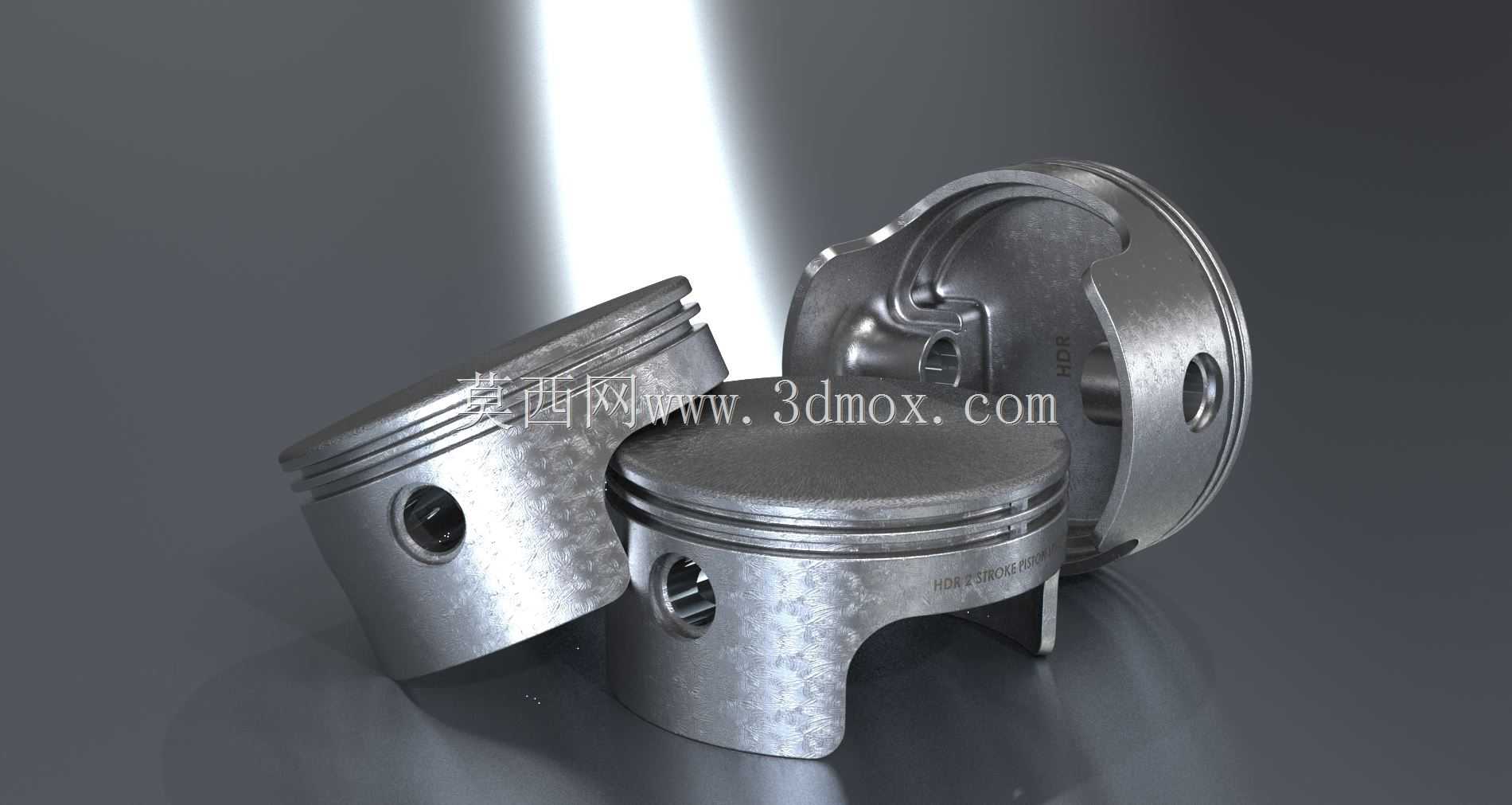

　　活塞裙部的型面设计直接影响运动导向与配合间隙，考虑到活塞工作时的热膨胀量差异，裙部通常会设计成中凸变椭圆的型面，冷态下与气缸壁保留合理的装配间隙，热态下膨胀后能均匀贴合缸壁，既避免冷启动敲缸，也防止热态下出现拉缸故障。裙部的长度设计需要平衡导向稳定性与往复运动惯性，过长会增加活塞整体质量，提升往复惯性力造成整机振动加剧，过短则会导致导向不足，运行中出现偏磨、敲缸的问题，需要结合发动机的冲程长度、最高运行转速做匹配计算。活塞销座的结构需要传递全部燃烧作用力，销孔位置通常会向主承压侧偏移一定距离，缓解活塞换向时的敲击噪声，销孔内部会设计微量的卸荷结构，降低应力集中导致的销座开裂风险，活塞销与销孔、连杆小头的配合精度需要根据工况选择合适的配合等级，保证润滑油脂能进入配合面形成有效油膜。

　　从安装边界来看，活塞的整体外径需要匹配对应气缸的内径公差，活塞销的直径需要与连杆小头衬套、销孔尺寸适配，活塞整体的压缩高度需要匹配曲轴的连杆轴颈回转半径、连杆中心距，保证活塞运行到上止点时的余隙高度符合设计要求，避免碰撞气缸盖。活塞的质量需要严格控制在公差范围内，同一台发动机装配的多缸活塞质量差需要控制在极小的区间内，避免曲轴动平衡超标引发运行振动。在建模过程中需要重点关注各部位的圆角过渡，尤其是环槽根部、销座与裙部连接位置，避免锐角造成应力集中，同时要考虑热变形带来的尺寸变化，在不同工作温度区间下的配合间隙都要预留合理的裕度，保证全工况下的运行可靠性。
