建筑转角包层面板斜开通风窗结构

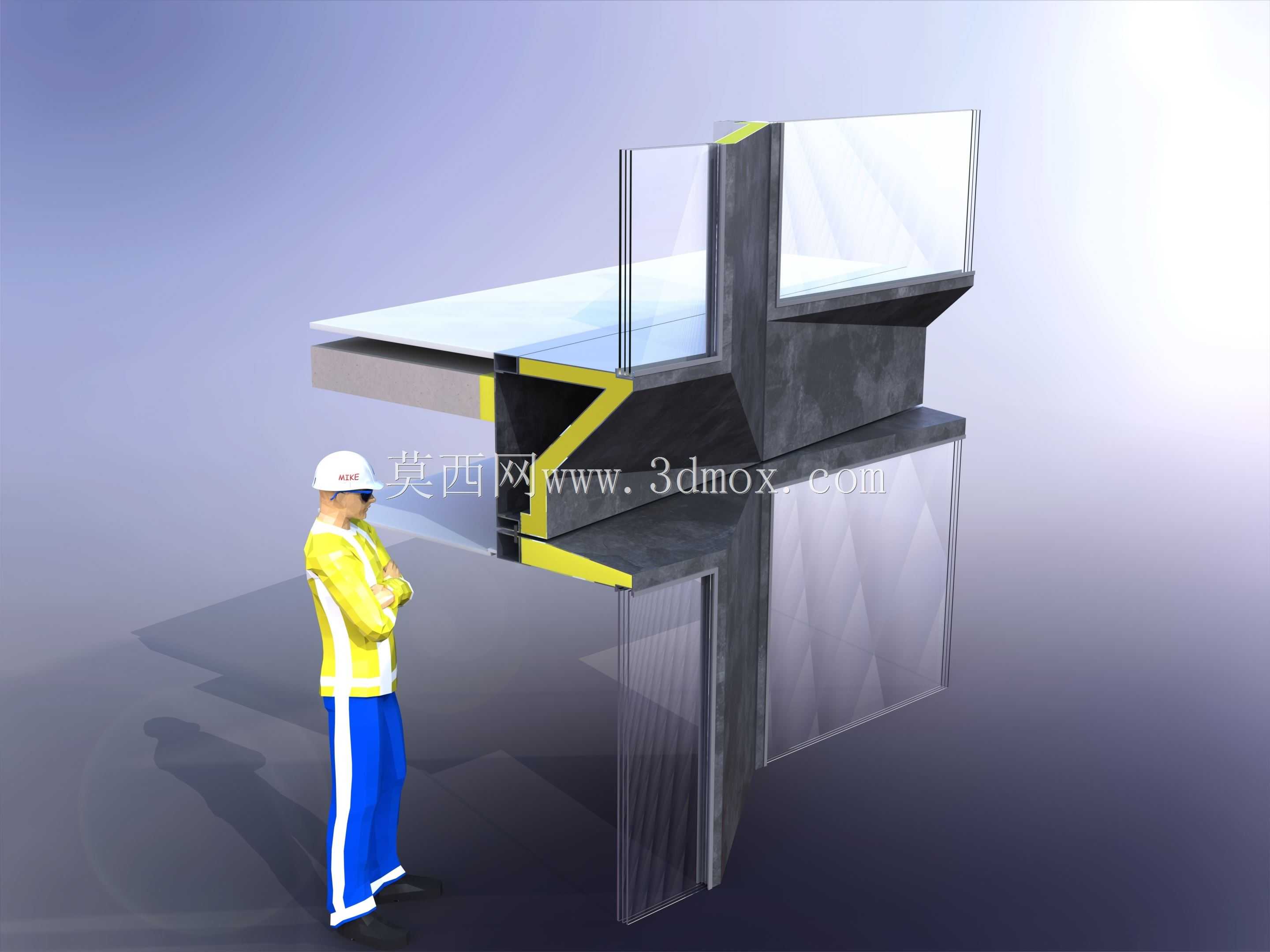

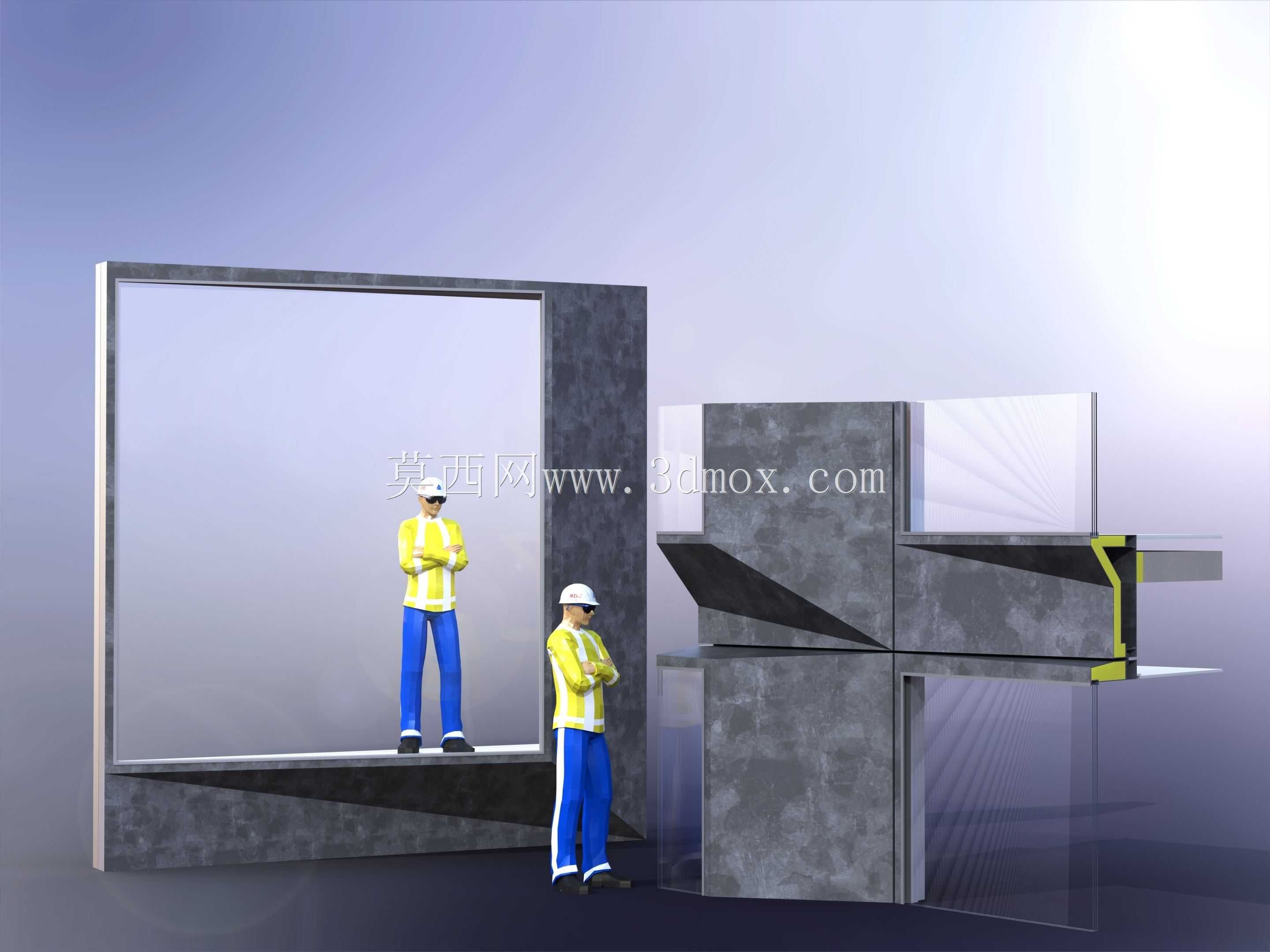

　　在民用与工业建筑的转角围护结构施工中，非直角立面的窗体安装一直是现场施工的难点，常规平开窗或推拉窗受限于90度安装基准，无法适配斜向转角的包层面板安装需求，这类斜开角窗的应用，主要解决建筑外立面转角位置的自然通风、采光需求，同时兼顾外立面装饰层的整体性，避免转角位置出现窗体拼接缝隙带来的渗水、保温性能下降问题。从实际使用场景来看，这类窗体多应用于工业厂房侧墙转角、钢结构配套用房外立面、模块化集成房屋的转角位置，区别于常规直面窗体，其安装基准依附于斜向包层面板，窗体的开合轨迹需要匹配包层面板的倾斜角度，避免开窗过程中窗体与包层面板、周边围护结构发生运动干涉。从结构设计逻辑来看，整个窗体采用分体式框体结构，

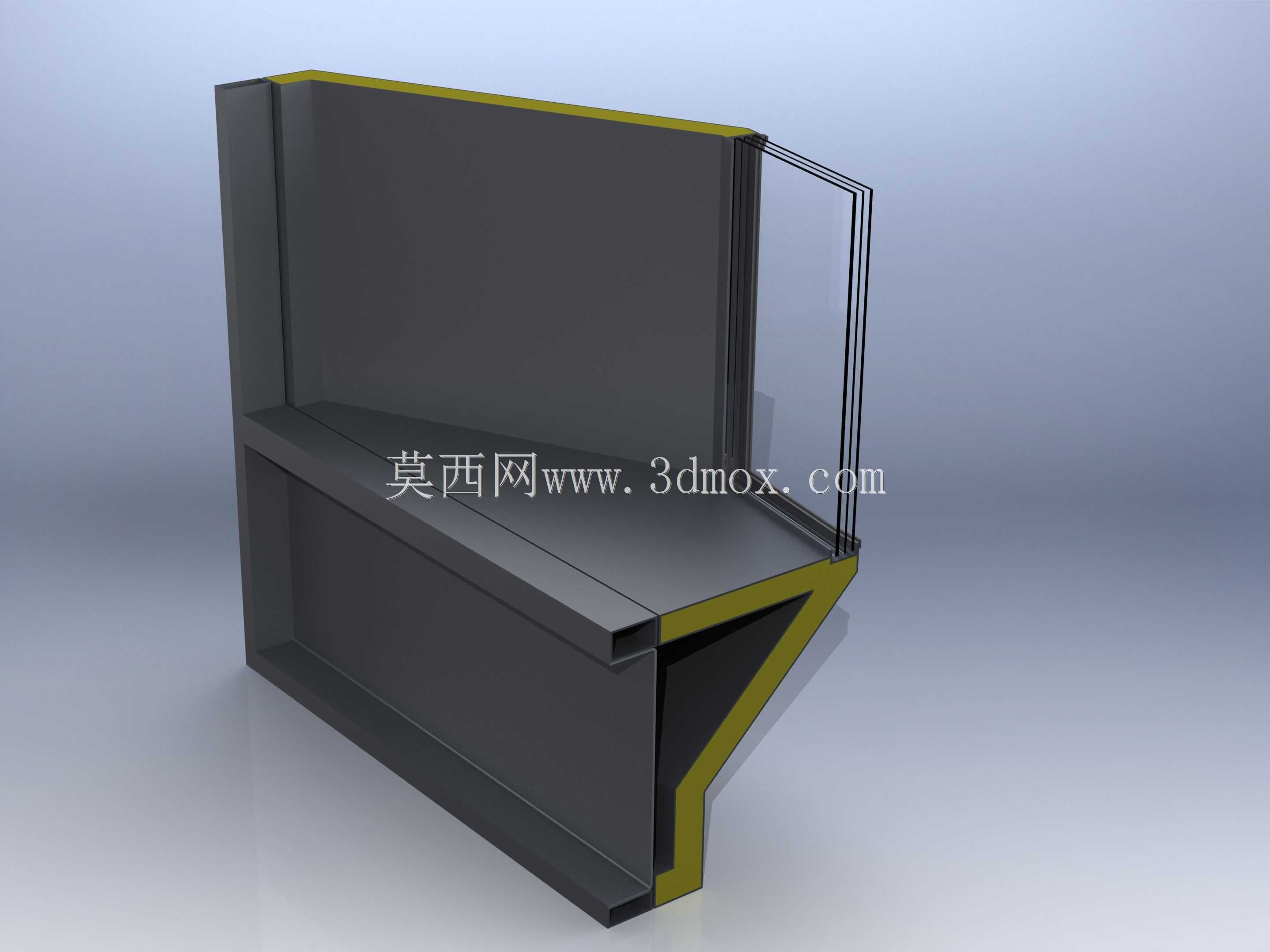

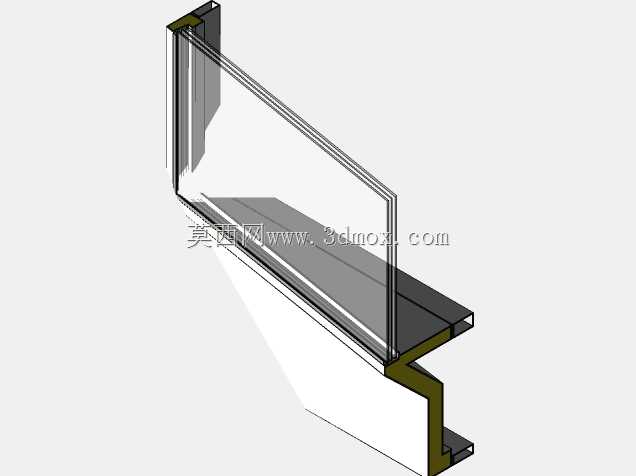

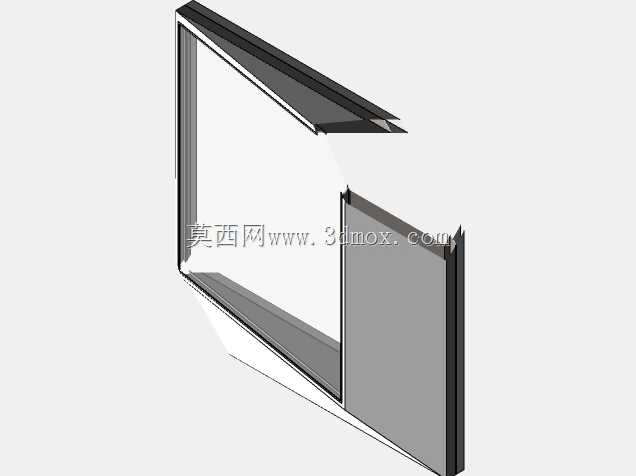

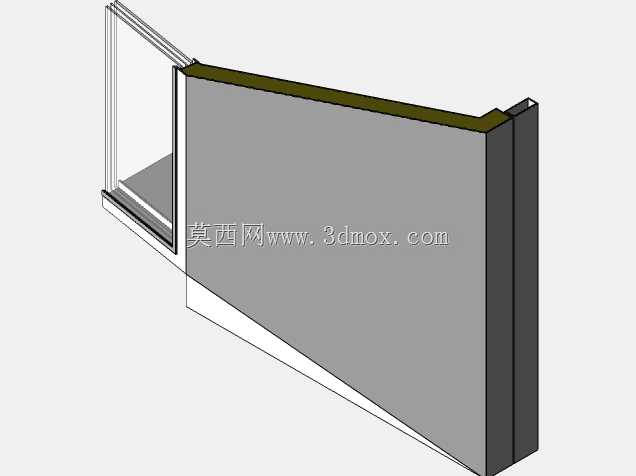

　　固定框部分与包层面板的型钢骨架直接连接，窗体的包边折边完全贴合包层面板的外饰面，在折边位置预留了密封胶条的安装槽，安装完成后密封胶条被压紧在包层面板与窗体框体之间，阻断雨水渗入的路径。活动扇部分采用斜向铰接结构，铰链的安装轴线与包层面板的倾斜角度保持平行，保证活动扇开启时沿着平行于包层面板的轨迹转动，开启角度可根据通风需求调整，最大开启角度下活动扇边缘与包层面板的安全间隙控制在合理范围，避免大风天气下扇体晃动碰撞周边结构。在安装边界的尺寸控制上，窗体固定框的外轮廓尺寸与包层面板的预留洞口尺寸采用间隙配合，单边预留的安装调节余量适配现场钢结构骨架的安装误差，框体与包层面板的连接点采用长圆孔设计，

　　允许现场安装时根据实际面板平整度微调窗体位置，保证窗体安装完成后与包层面板的饰面齐平，无突出或凹陷。窗体的下部设置了一体化的披水结构，披水板的倾斜角度与包层面板的排水坡度保持一致，雨水落在窗体表面后可顺着披水板直接导入包层面板的排水槽，不会在窗体下沿积存。从功能特性来看，这类斜开角窗在关闭状态下，框体与活动扇的密封面采用多道胶条密封，配合包层面板的保温层，可满足常规建筑的保温、隔声要求，开启状态下通风气流可顺着斜向的扇体导向室内，避免直面开窗带来的强风直吹问题。在建模过程中，需要重点验证活动扇的开合运动轨迹，确认全行程范围内扇体与固定框、包层面板、周边装饰结构无干涉，同时要校核框体折边的折弯半径，保证钣金加工时折边不会出现开裂，

　　密封胶条的安装槽尺寸要匹配常用胶条的压缩量，避免胶条压缩量过大导致关窗阻力增加，或是压缩量不足导致密封失效。另外，窗体与包层面板连接的位置，需要在框体上预设防腐垫片的安装位，避免不同金属材质接触出现电化学腐蚀，影响结构连接的长期可靠性。对于现场安装来说，这类窗体的安装顺序需要与包层面板的施工流程匹配，先将固定框与包层面板的骨架临时固定，调整好水平与倾斜角度后再进行包层面板的饰面安装，最后安装活动扇与五金配件，可大幅减少后期调整的工作量，避免包层面板安装完成后窗体无法对位的问题。
