弧形弯玻幕墙节点构造设计

　　做幕墙结构设计快十年，碰到弧形立面的项目时，最容易出问题的永远是转角弯段的玻璃衔接节点，很多新手建模时直接把直段节点掰弯就用，到现场安装时不是密封胶缝宽窄不一，就是玻璃压接应力不均，后期漏风渗水甚至玻璃自爆的问题层出不穷。这套弯玻节点的设计逻辑，是从现场安装的逆过程倒推出来的，首先要考虑的是弯钢玻璃本身的曲率公差，热弯加工后的DGU双层中空玻璃，边缘的平面度误差比直段玻璃大两到三倍，所以铝型材外伸的横框压边不能做刚性硬接触，预留的柔性垫片压缩量要比直段节点多1.5mm，避免玻璃安装时局部应力集中。节点里的不锈钢前缘帽状构件，不是单纯的装饰盖，它的作用有两个：一是遮挡铝型材框的拼接缝，避免弧形段型材铣切后的毛刺外露，

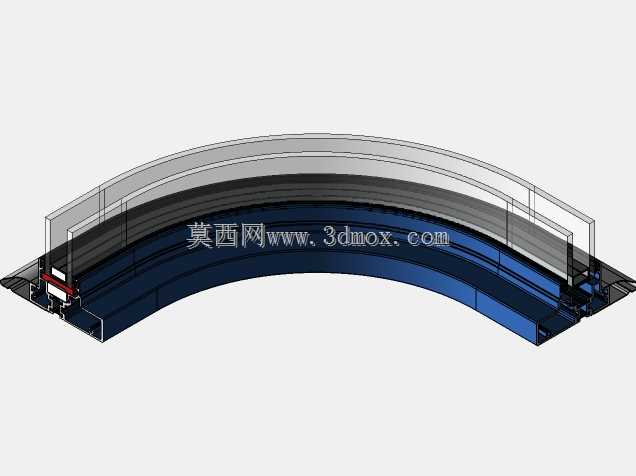

　　二是作为外侧密封的第一道挡水结构，帽沿的下倾角度做了5度的找坡，雨水打在上面会直接顺着弧面流走，不会顺着胶缝往型材腔里渗。热裂铝外伸横框的腔体设计，特意留了等压腔的透气通道，很多人做弯弧节点时会把型材腔封死，夏天太阳直晒时腔体内空气受热膨胀，会把内侧的密封胶条顶开，冬天降温又会形成负压把雨水吸进来，这个等压孔的位置特意开在横框的下侧，顺着弧面的最低点布置，既保证腔体内外气压一致，又不会让灰尘雨水顺着孔倒灌。安装边界上，这套节点适配的玻璃总厚度是24mm，也就是6+12A+6的双层中空弯钢玻璃，铝型材框的安装基面要和建筑弧形钢结构的曲率完全贴合，建模时特意把型材的安装基准面做了和玻璃弧面同心的弧度匹配，

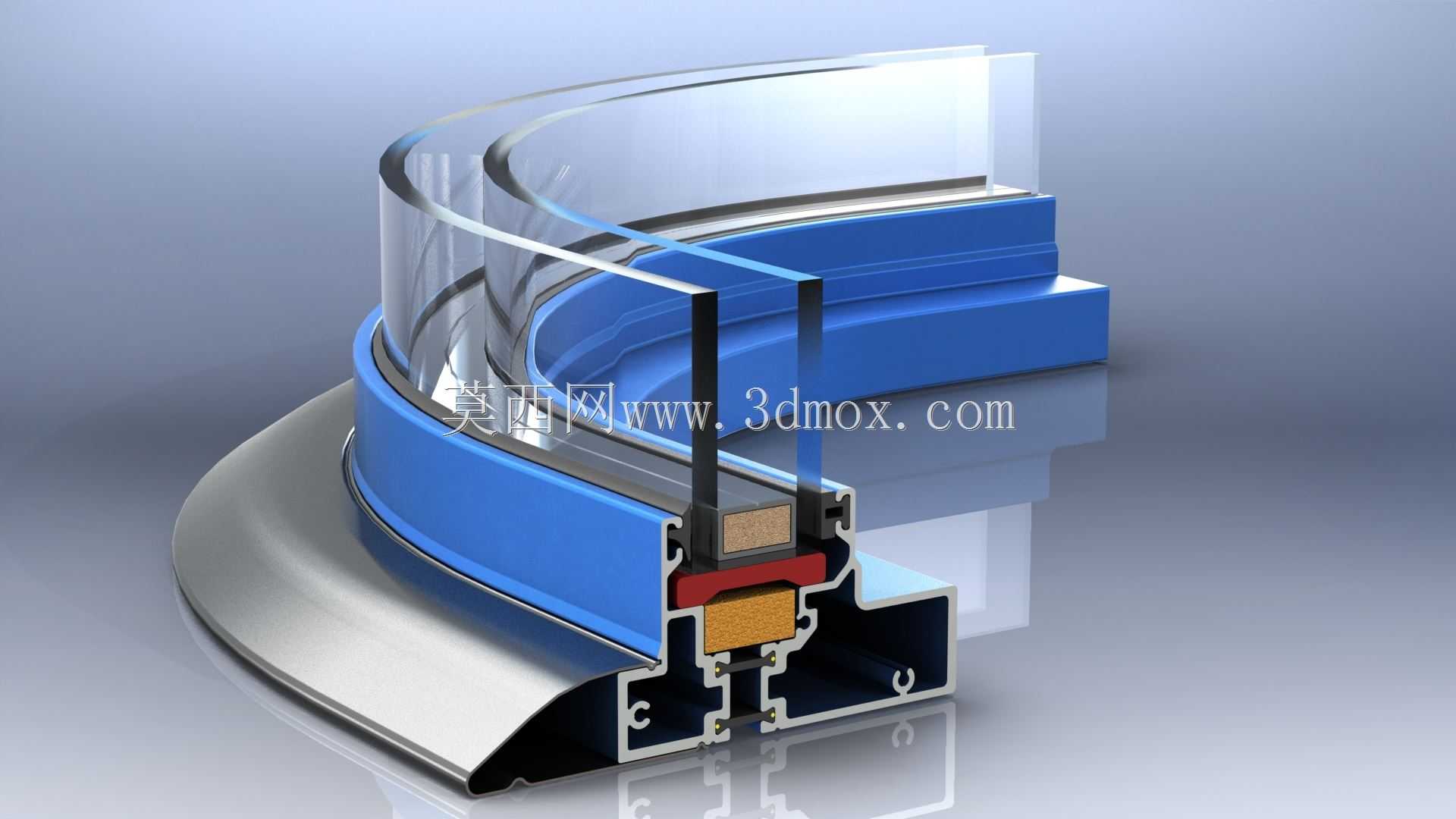

　　现场安装时不需要再对型材做二次弯弧校正，只要把型材段按编号拼接在钢基面上，就能保证玻璃安装后的胶缝均匀度控制在2mm以内。密封结构上，玻璃和铝型材接触的位置，内侧用的是三元乙丙胶条卡接，外侧用的是中性硅酮耐候胶密封，胶条的压缩量设计在30%，既保证密封性能，又不会因为压接过紧导致玻璃热胀冷缩时没有伸缩余量。节点里的红色隔热垫块，是放在玻璃和铝型材的硬接触位置，避免玻璃和金属直接接触形成热桥，冬天室内侧的型材表面不会因为温差过大结露，黄色的定位垫块是调整玻璃安装高度的，每段弧形玻璃的下方要均匀布置三块，垫块的长度不小于100mm，保证玻璃的重量均匀传递到铝型材框上，不会因为局部受力导致玻璃弯弧段变形。

　　很多人做这类节点时容易忽略不锈钢前缘和铝型材之间的电偶腐蚀问题，这套设计里在两个金属构件之间加了一层1mm厚的绝缘尼龙垫片，避免不同金属接触在雨水环境下形成原电池，大幅提升构件的户外使用寿命。从实际项目的应用场景来看，这类节点主要用在商业综合体的弧形大堂立面、弧形采光顶的边缘收口、旋转楼梯的侧围护结构上，相比直段节点，它的设计难点在于所有的配合面都是曲面，没有统一的定位基准，建模时每一段型材的截面角度都要顺着玻璃的法线方向调整，不能统一用垂直于地面的角度，否则安装后胶条的压接量会不均匀，局部位置甚至会出现胶条完全脱开的情况。另外在排水路径的设计上，整个节点的外侧密封、等压腔、内侧密封形成了三道防水线，哪怕外侧胶缝因为老化出现细微渗水，水也会顺着等压腔的坡度流到横框的排水孔排走，不会渗到室内侧。
