双层环式工业搅拌混合工作头结构

　　这款搅拌工作头主要面向中低粘度流体的混合分散工况，在涂料调配、食品浆料均质、化工助剂混配、水处理药剂溶解等场景都有适配空间，区别于传统平直桨叶仅能形成径向推流的局限，双层镂空环架结构在转动时可同时形成轴向与径向的复合流场，能有效减少搅拌槽内的混合死区，避免重质组分在槽底沉积、轻质组分浮于液面无法参与循环的问题。

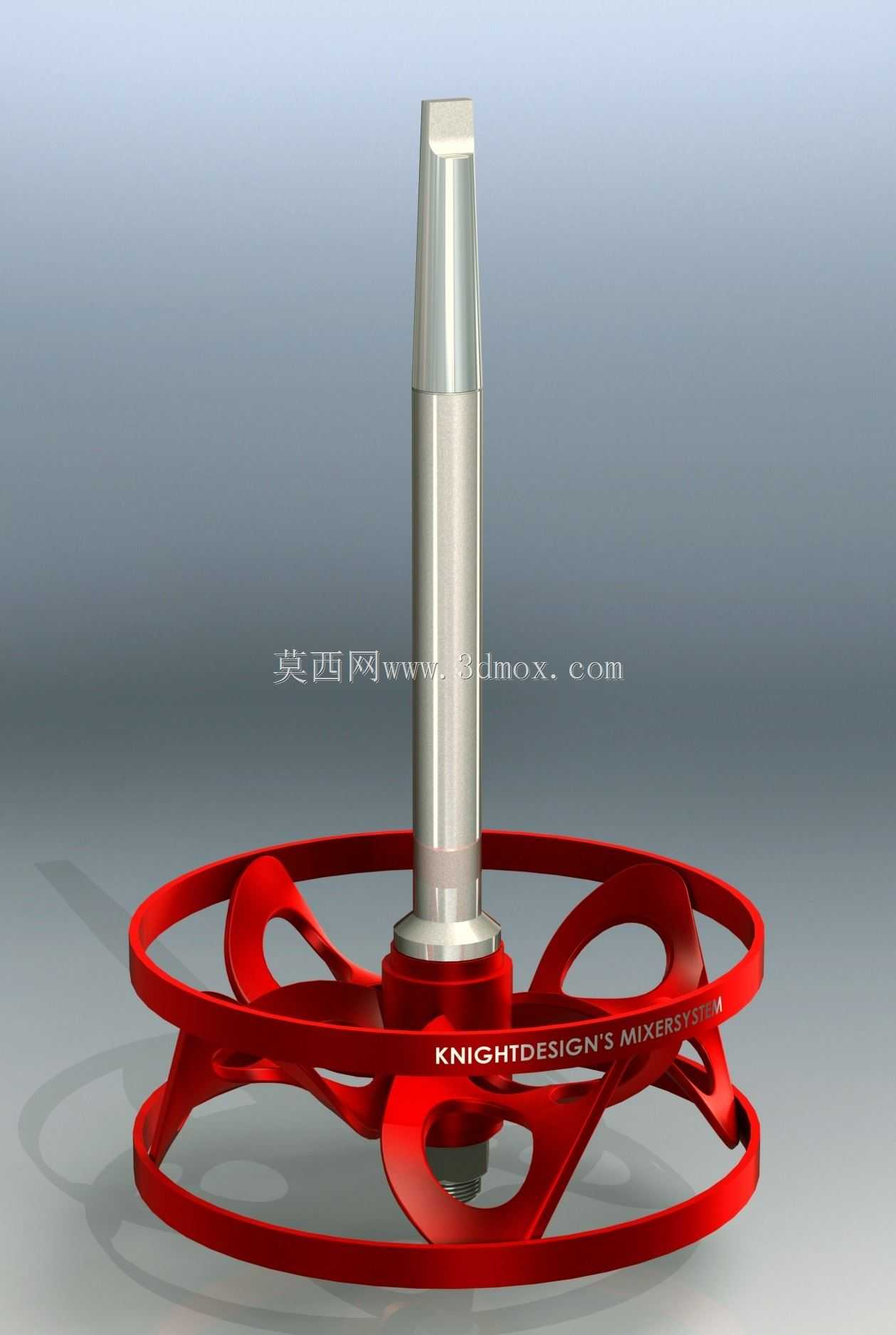

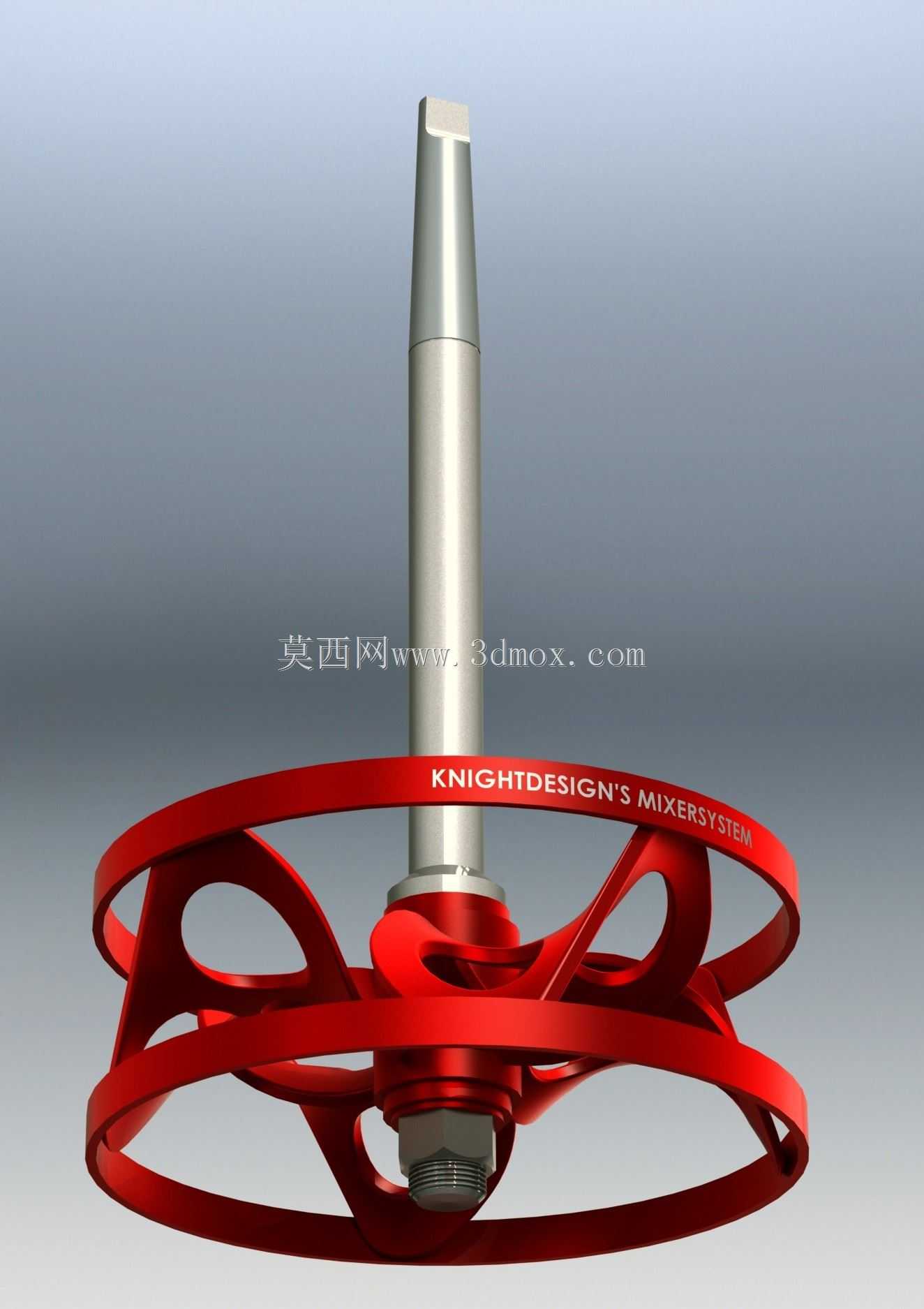

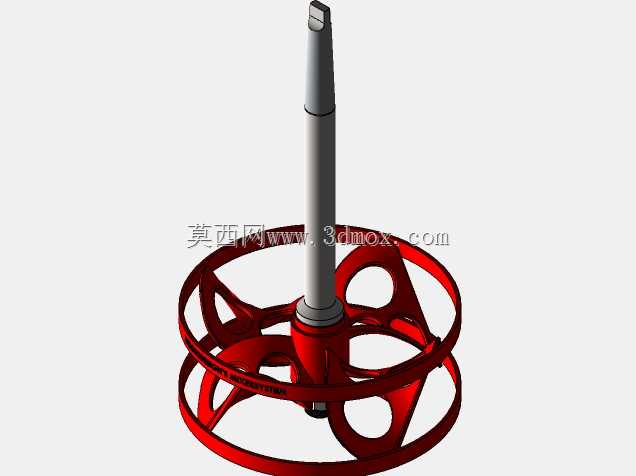

　　从结构设计逻辑来看，上部的锥柄结构直接匹配标准机床主轴锥孔接口，无需额外定制转接法兰即可装夹在常规搅拌驱动输出端，安装时锥面的自锁特性可保证高速转动下无径向窜动，连接段的锁紧螺母结构可对叶轮组件进行轴向定位，拆装时仅需松开螺母即可调整叶轮在轴上的固定位置，适配不同液位深度的搅拌槽安装需求，无需重新定制搅拌轴长度。下部的双层环式叶轮采用镂空辐条连接内外环，外环上开设的导流缺口可在转动时切割大体积气泡，同时对经过叶轮区域的流体进行分流导向，辐条的曲面弧度经过流场仿真优化，转动时流体沿辐条曲面分别向上、向下折返，在叶轮周边形成上下循环的涡流，相比同直径的圆盘涡轮桨，同等转速下的混合效率可提升近三成，同时运行阻力更低，可适配更小功率的驱动电机，降低设备运行能耗。

　　安装边界方面，该搅拌头的整体轴向长度适配常规开式搅拌槽的安装空间，叶轮最大外径需与搅拌槽内径保持1:3到1:5的比例区间，安装时叶轮最低点距离槽底需保持叶轮直径1/6到1/4的间隙，避免转动时刮蹭槽底衬层，同时保证槽底沉积物料可被流场卷起参与混合。锥柄的连接尺寸符合通用莫氏锥度标准，可直接匹配市面上多数标准搅拌驱动轴、钻床改装搅拌架的输出接口，无需额外加工转接件，现场安装时仅需清洁锥面配合面，推入后锁紧端部固定结构即可完成装夹，对中小批量生产的车间调试场景十分友好。

　　实际使用过程中，该结构的镂空设计可有效降低搅拌启动时的阻力矩，避免高浓度浆料启动时出现电机过载堵转的问题，环式结构的外缘无尖锐凸起，转动时不会对槽内的换热盘管、挡板等内件造成碰撞损伤，同时光滑的曲面结构不易挂附纤维类、高粘度物料，停机清理时仅需低压冲洗即可去除表面附着的残留物料，减少设备维护的清理工作量。针对不同物料的混合需求，可通过调整叶轮在轴上的安装高度改变流场覆盖范围：当安装位置靠近槽底时，可强化底部物料的悬浮效果，适配含固体颗粒的浆料混合工况；当安装位置处于液位中部时，可强化整体流场的循环效率，适配低粘度液体的快速混配工况。结构的受力分布经过优化，辐条与内外环的连接位置采用圆弧过渡，避免应力集中导致的长期转动疲劳断裂，可承受长期连续运转的载荷需求，适配工业化连续生产的作业场景。
